Nederlands / Dutch
2-weg cassette
Belangrijkste kenmerken:
- Dun ontwerp, slechts 220 mm hoog
- Standaard condensaatafvoerpomp
- Stille werking

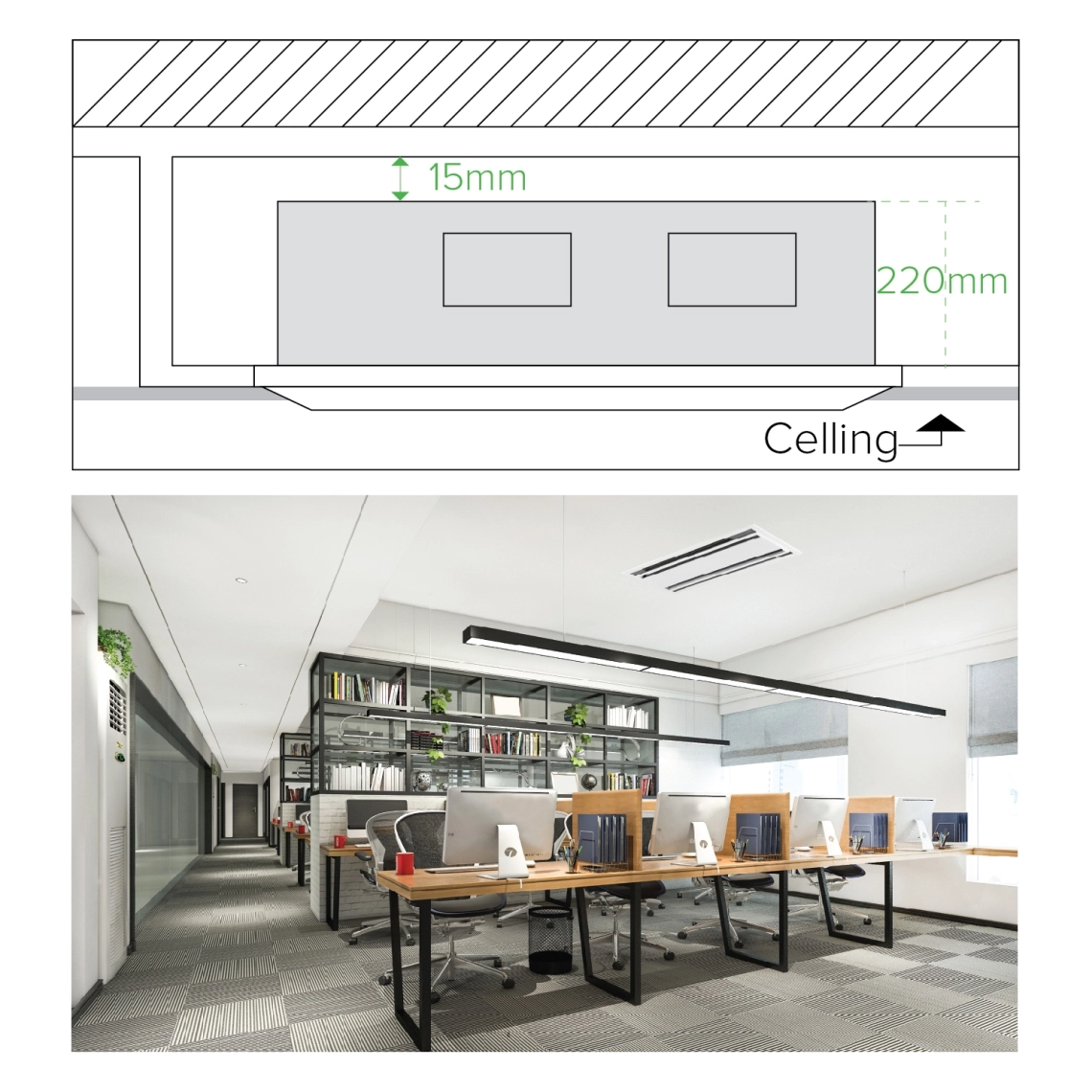

Dun en licht ontwerp voor eenvoudige installatie
De hoogte is slechts 220 mm, waardoor er minder installatieruimte nodig is. Lichtgewicht ontwerp voor meer installatiegemak.
Lift tot 750 mm
(vanaf het plafond) dankzij afvoerpomp met hoge opvoerhoogte en groot volume condensaat.

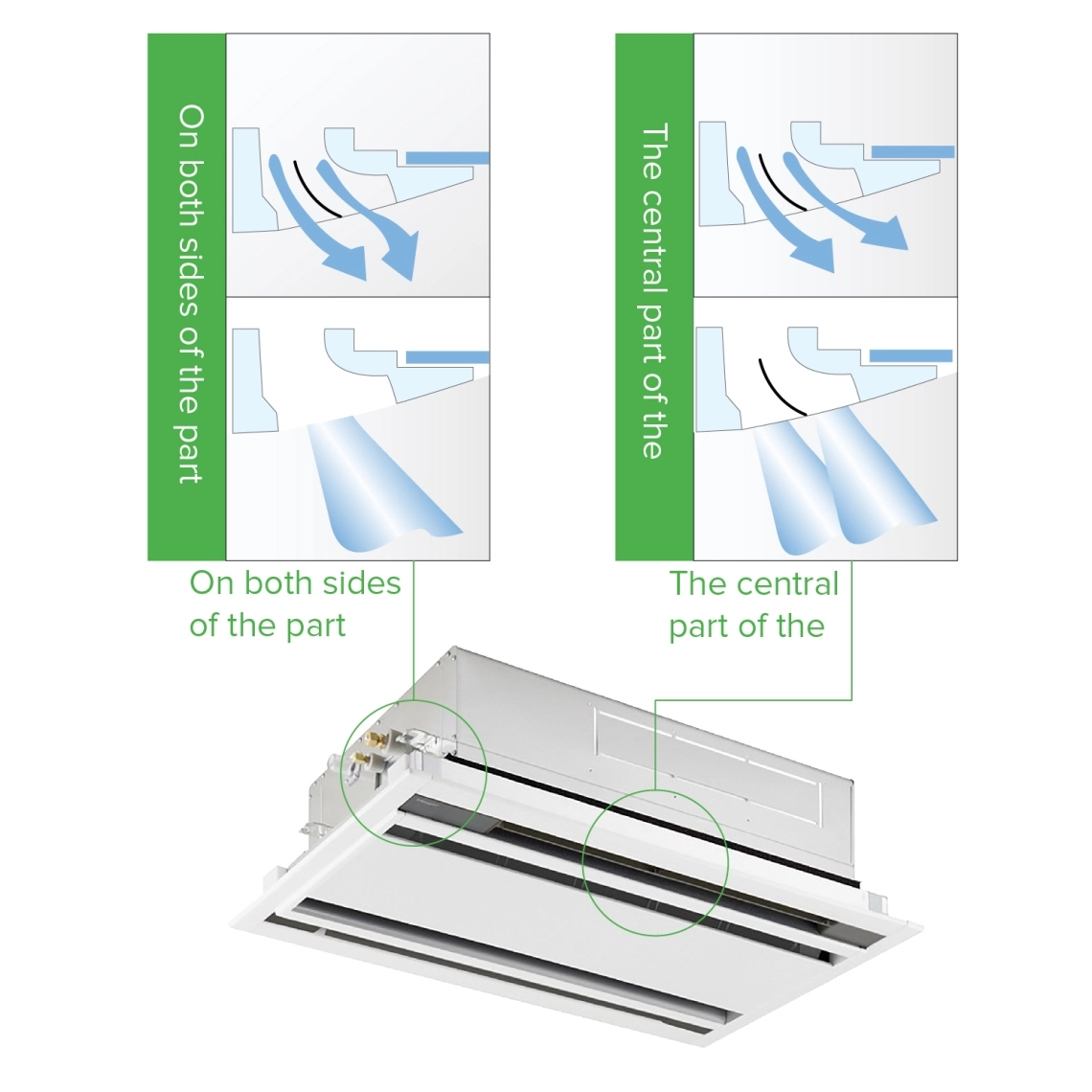

Voorkomen van vuil op het plafond
De luchtverdelingsroosters zijn speciaal ontworpen zodat de luchtstroom niet naar het plafond wordt geleid en het plafond niet vervuilt.

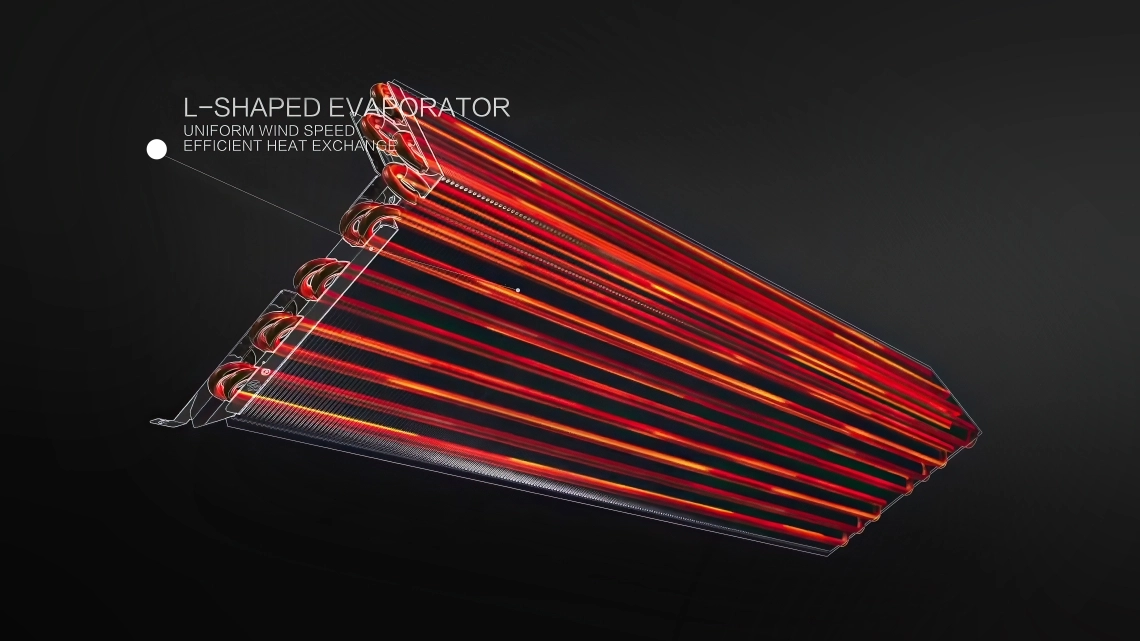

L-vormige verdamper
Verhoogd warmtewisselingsoppervlak met compacte afmetingen.

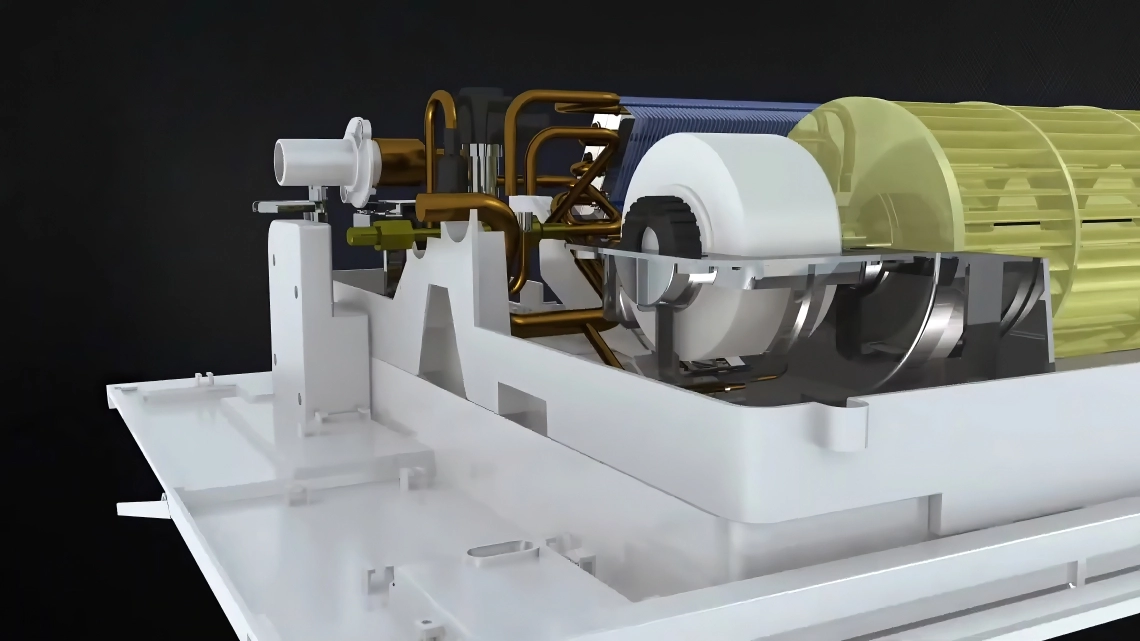

DC-ventilatormotor
Energiebesparende stillere werking Glijbaanontwerp Anti-striphaak.
| Specificaties | Eenheden | MIBB-07X1EV1AD | MIBB-09X1EV1AD | MIBB-12X1EV1AD | MIBB-16X1EV1AD | MIBB-18X1EV1AD |
| Capaciteit | ||||||
| Koeling | kW | 2,20 | 2,80 | 3,60 | 4,50 | 5,60 |
| Verwarming | kW | 2,50 | 3,20 | 4,00 | 5,00 | 6.,30 |
| Elektrische parameters | ||||||
| Stroomvoorziening | Ph/V/Hz | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) |
| Ventilatie | ||||||
| Luchtstroom (H/M/L) | m3/u | 840/700/550 | 840/700/550 | 840/700/550 | 840/700/550 | 840/700/550 |
| Geluidsdruk (H/M/L) |
dB(A) | 42/37/33 | 42/37/33 | 42/37/33 | 44/39/34 | 44/39/34 |
| Geluidsvermogen (H/M/L) |
dB(A) | 55/50/46 | 55/50/46 | 55/50/46 | 57/52/47 | 57/52/47 |
| Installatie - Afmetingen | ||||||
| Netto afmetingen (BxDxH) |
mm | 817x620x220 | ||||
| Afmetingen verpakkingseenheid (BxDxH) |
mm | 1015x695x278 | ||||
| Netto/bruto gewicht | Kg | 21,0/23,0 | 21,0/23,0 | 21,0/23,0 | 21,0/23,0 | 21,0/23,0 |
| Ø Vloeistofleiding | mm (inch) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) |
| Ø Gasleiding | mm (inch) | 9,52 (3/8) | 9,52 (3/8) | 12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) |
| Paneel | ||||||
| Model | M2B-1055IB | M2B-1055IB | M2B-1055IB | M2B-1055IB | M2B-1055IB | |
| Netto afmetingen paneel (BxDxH) |
mm | 1055x680x68 | 1055x680x68 | 1055x680x68 | 1055x680x68 | 1055x680x68 |
| Afmetingen verpakking (BxDxH) |
mm | 1110x720x161 | 1110x720x161 | 1110x720x161 | 1110x720x161 | 1110x720x161 |
| Paneel Netto/bruto gewicht | Kg | 7,0/8,0 | 7,0/8,0 | 7,0/8,0 | 7,0/8,0 | 7,0/8,0 |
| Specificaties | Eenheden | MIBB-24X1EV1AD | MIBB-28X1EV1AD | MIBB-30X1EV1AD | MIBB-38X1EV1AD | MIBB-48X1EV1AD |
| Koeling | kW | 7.1 | 8 | 9 | 11.2 | 14 |
| Verwarming | kW | 8 | 9 | 10 | 12.5 | 16 |
| Elektrische parameters | ||||||
| Stroomvoorziening | Ph/V/Hz | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) |
| Ventilatie | ||||||
| Luchtstroom (H/M/L) | m3/u | 1000/850/700 | 1100/950/800 | 1500/1350/1110 | 1700/1450/1200 | 1950/1750/1350 |
| Geluidsdruk (H/M/L) |
dB(A) | 40/38/35 | 41/39/36 | 42/39/36 | 44/40/36 | 46/42/38 |
| Geluidsvermogen (H/M/L) |
dB(A) | 56/54/51 | 57/55/52 | 58/55/52 | 60/56/52 | 62/58/54 |
| Installatie - Afmetingen | ||||||
| Netto afmetingen (BxDxH) |
mm | 1000x600x290 | 1400x600x290 | |||
| Afmetingen verpakkingseenheid (BxDxH) |
mm | 1201x680x377 | 1601x680x377 | |||
| Gewicht netto/bruto | Kg | 34/41 | 45/54 | 45/54 | 45/54 | 45/54 |
| Ø Vloeistofleiding | mm (inch) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Ø Gasleiding | mm (inch) | 15.88 | 15.88 | 15.88 | 15.88 | 15.88 |
| Paneel | ||||||
| Model | M2B-1560IB | M2B-1560IB | M2B-1560IB | M2B-1560IB | M2B-1560IB | |
| Netto afmetingen paneel (BxDxH) |
mm | 1160x665x60 | 1560x665x60 | 1560x665x60 | 1560x665x60 | 1560x665x60 |
| Afmetingen verpakking (BxDxH) |
mm | 1244x748x159 | 1644x748x159 | 1644x748x159 | 1644x748x159 | 1644x748x159 |
| Paneel Netto/bruto gewicht | Kg | 6.3/12 | 8/14.5 | 8/14.5 | 8/14.5 | 8/14.5 |

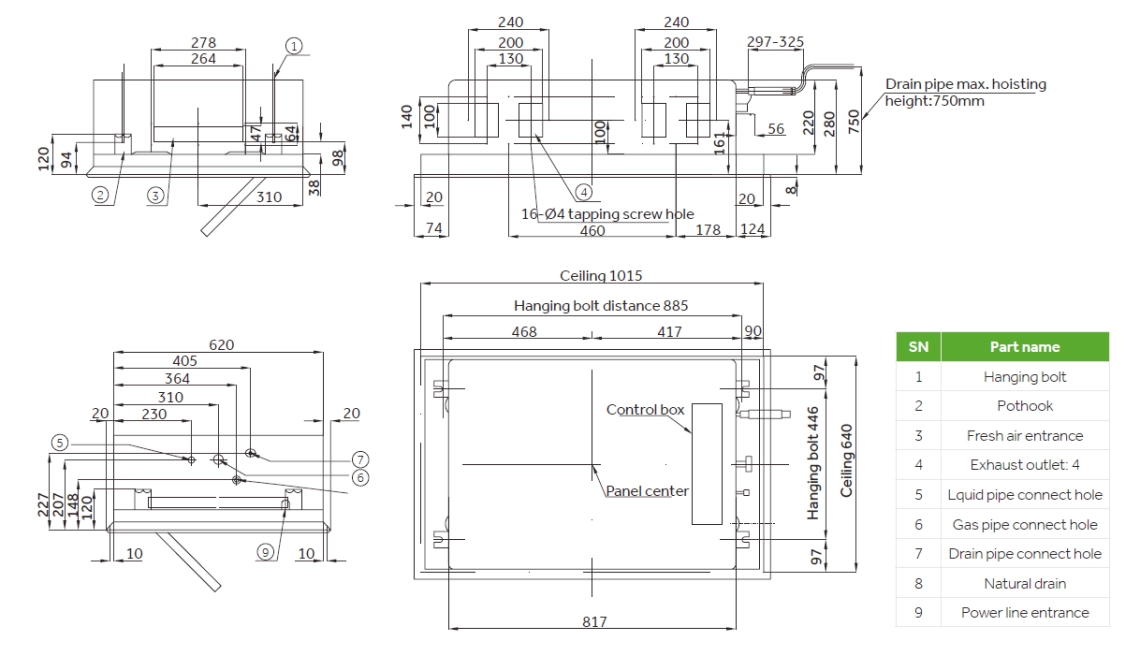

Afmetingen
MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD
