4-weg cassette (570*570)

Dankzij het platte ontwerp en het compacte formaat kan de unit volledig worden geïntegreerd in het verlaagde plafond
Koelvermogen: 1.50 ... 4.50 kW
Verwarmingscapaciteit: 1.70 ... 5.00 kW

Wil je kopen of heb je vragen?
4-weg cassette (570*570)

Gezonde frisse lucht functie

De unieke luchtinlaat aan de zijkant kan worden geopend om frisse buitenlucht binnen te laten en de luchtkwaliteit binnenshuis te verbeteren.

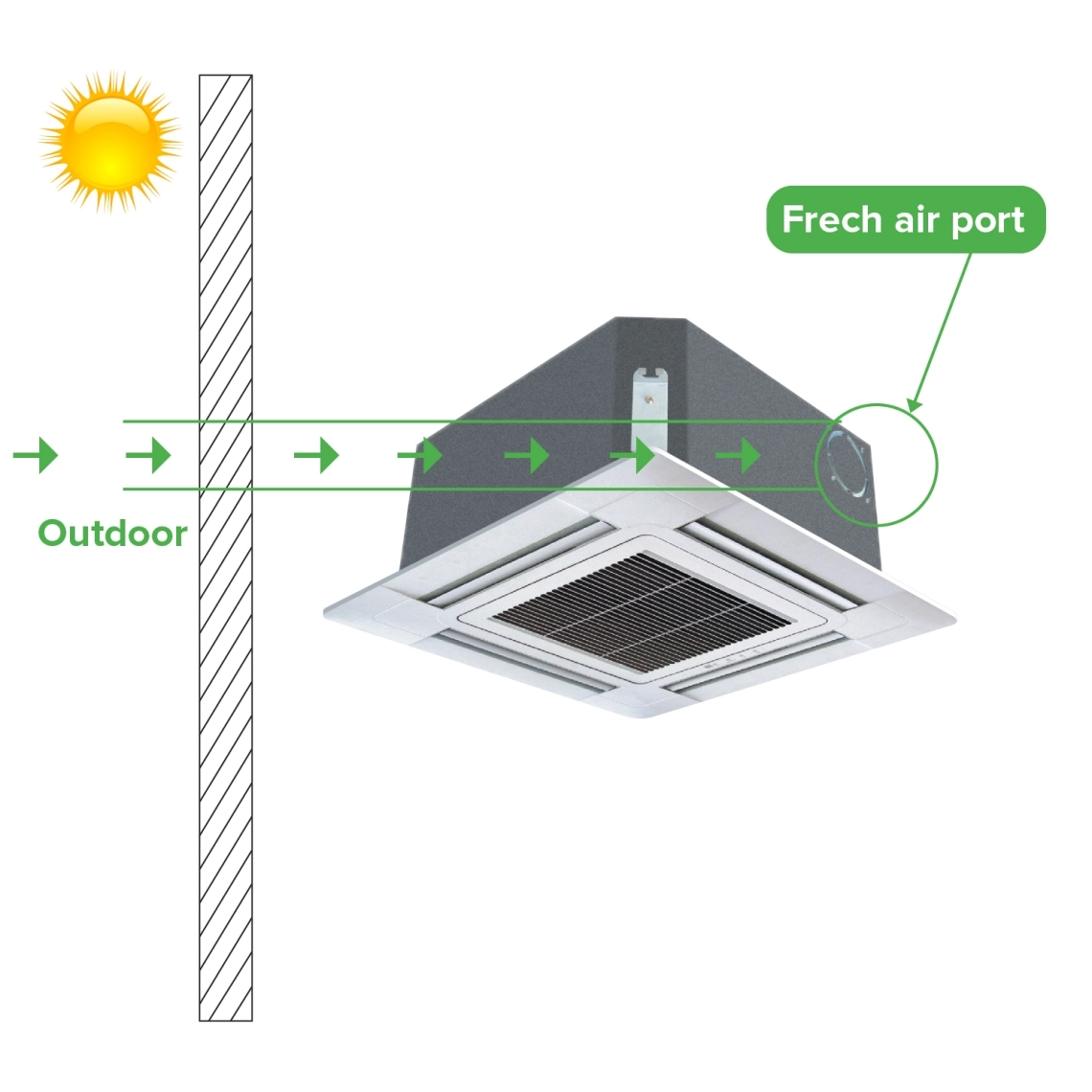

MyCond 4-weg cassette (570*570) toevoer van verse buitenlucht

Belangrijkste kenmerken:

  • Esthetisch paneel 700x700
  • Klaar voor verse lucht (voorgesneden zijinlaat)
  • Standaard condensaatafvoerpomp
  • Stille werking

Vierkant paneel het hele product verenigd mooier

  • Vierkant ontwerp, maakt de kamer decoratie meer harmonieus, mooi en gemakkelijk te regelen verlichtingssysteem
  • Dun ontwerp van binnenunit, de hoogte is slechts 260 mm (2HP), zelfs in een kleine ruimte kan worden geïnstalleerd
  • Stereoluchttoevoer, comfortabeler

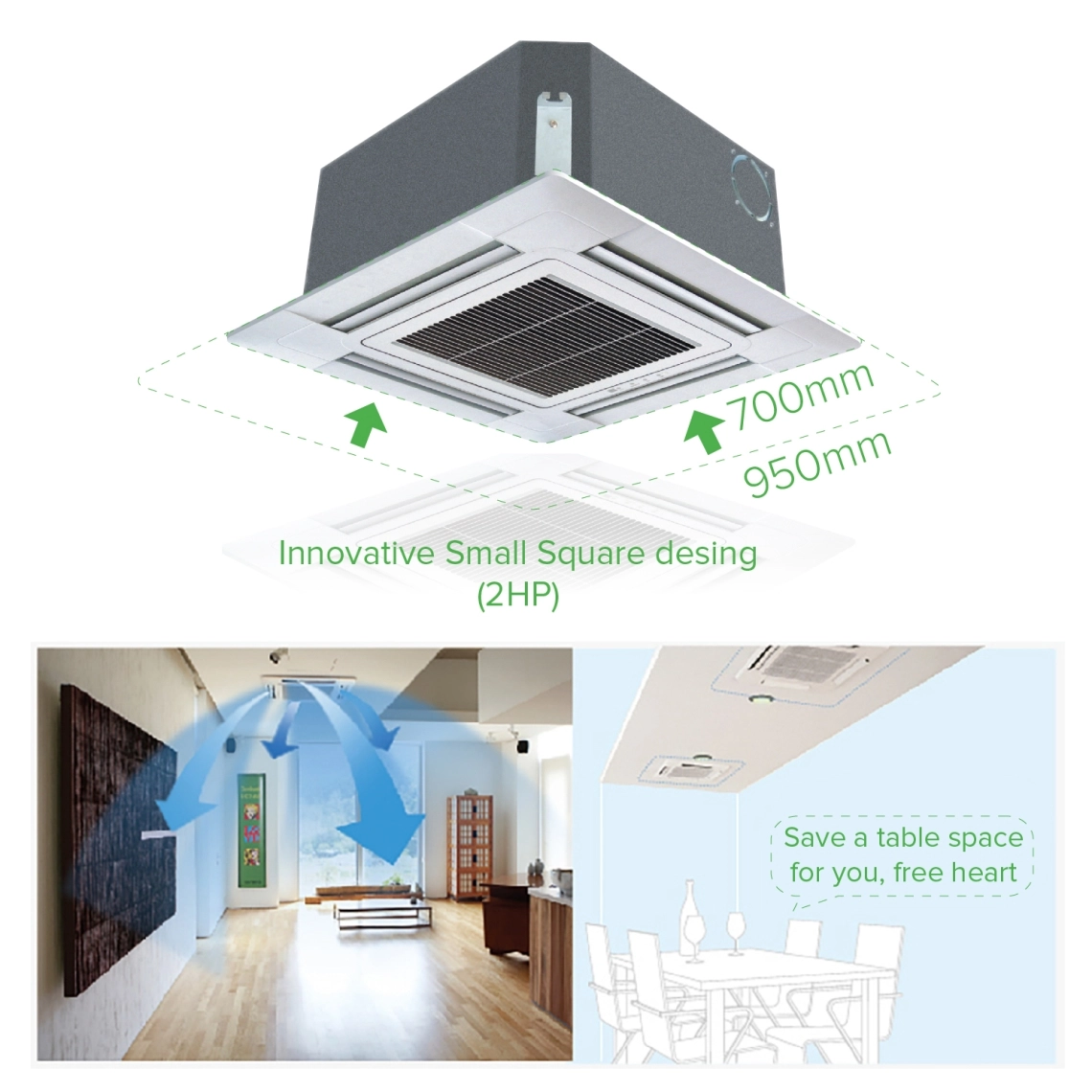

MyCond 4-weg cassette (570*570) compacte afmetingen innovatief ontwerp en gelijkmatige luchtverdeling

Stille werking, comfortabele ervaring

Gebruik de geavanceerde luchtvaarttechnologie van DRIE-DIMENSIE AL spiraalventilator en turbinevormig luchtkanaalontwerp, verminder de interne weerstand, het grote luchtvolume, het lage geluidsniveau en de stille werking.

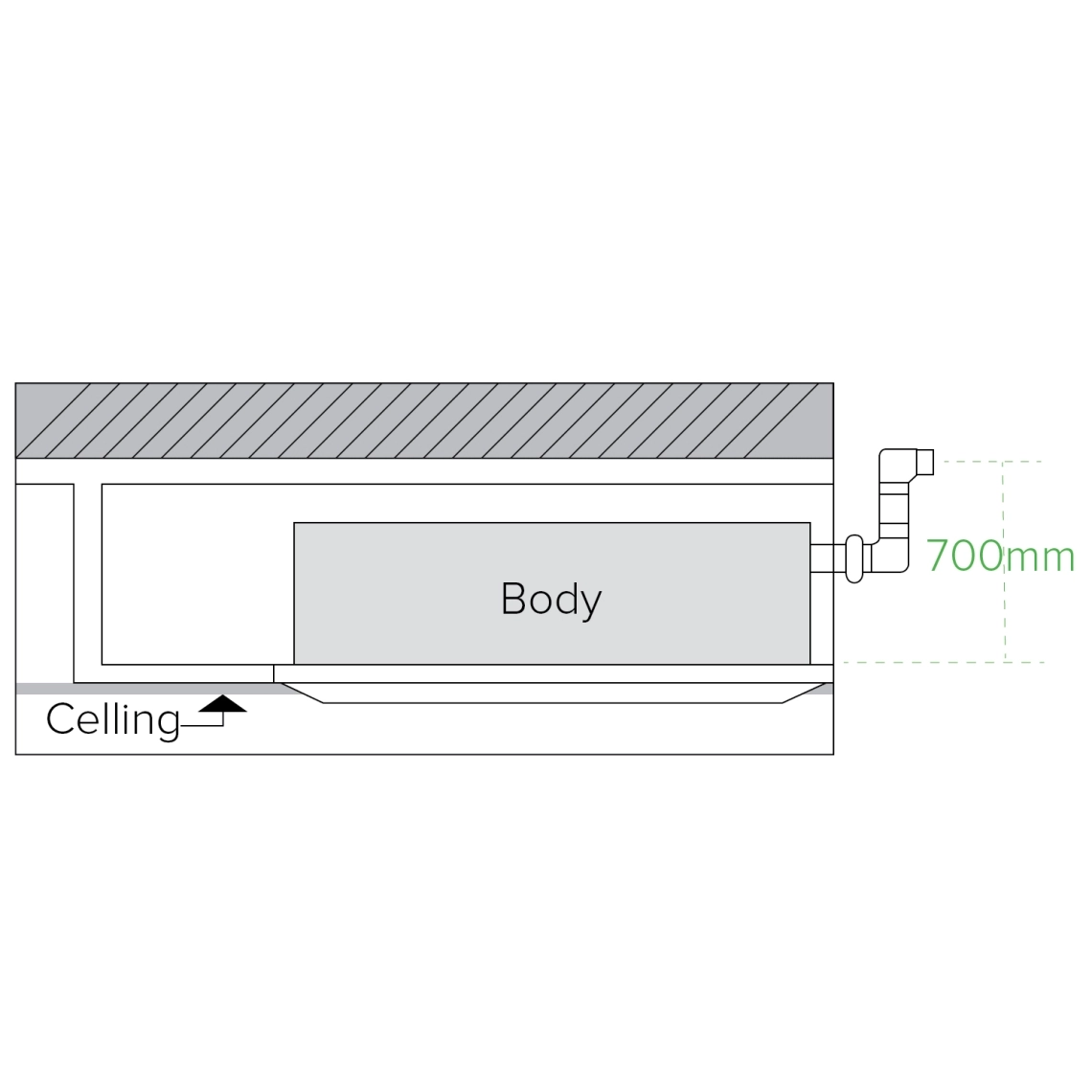

MyCond 4-weg cassette (570*570), inbouwdiepte behuizing 700mm

Standaard opvoerpomp voor condensaat

Standaard afvoerpomp, de lift is 700 mm en ingebouwde vlotterschakelaar, handig om samen te werken met de werkelijke situatie van condensaatwater afvoer airconditioning.

Brede luchtuitlaat

Plafondcassettes bieden een brede luchtuitlaat die zorgt voor een effectieve airconditioning, zelfs voor kamers met een plafondhoogte tot 4 m.

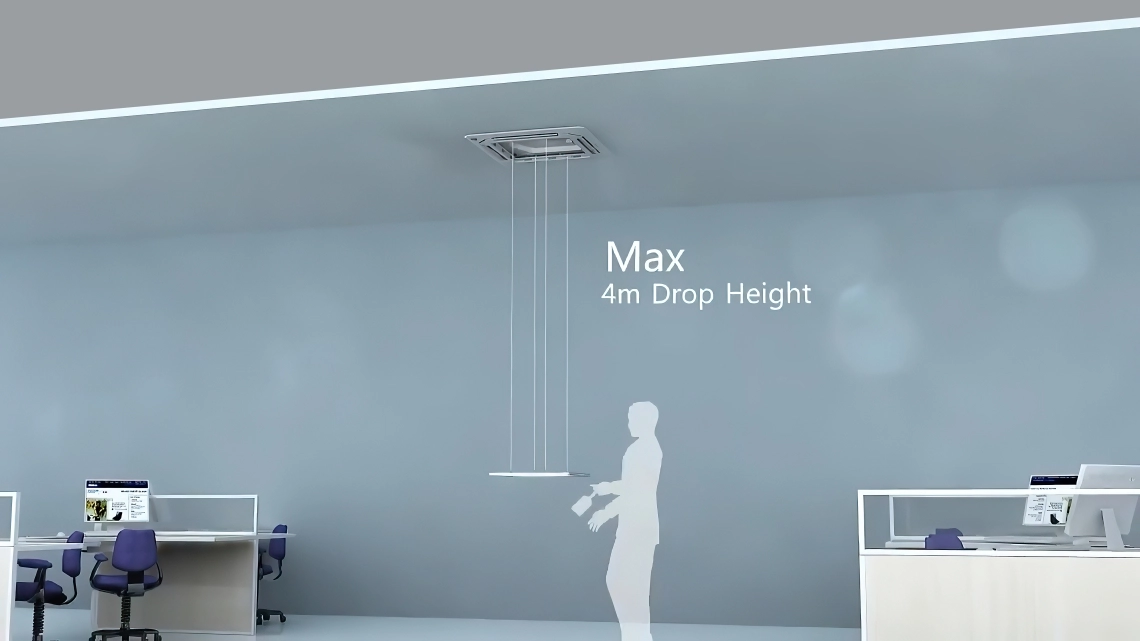

MyCond 4-weg cassette (570*570) maximale luchttoevoerhoogte 4 meter

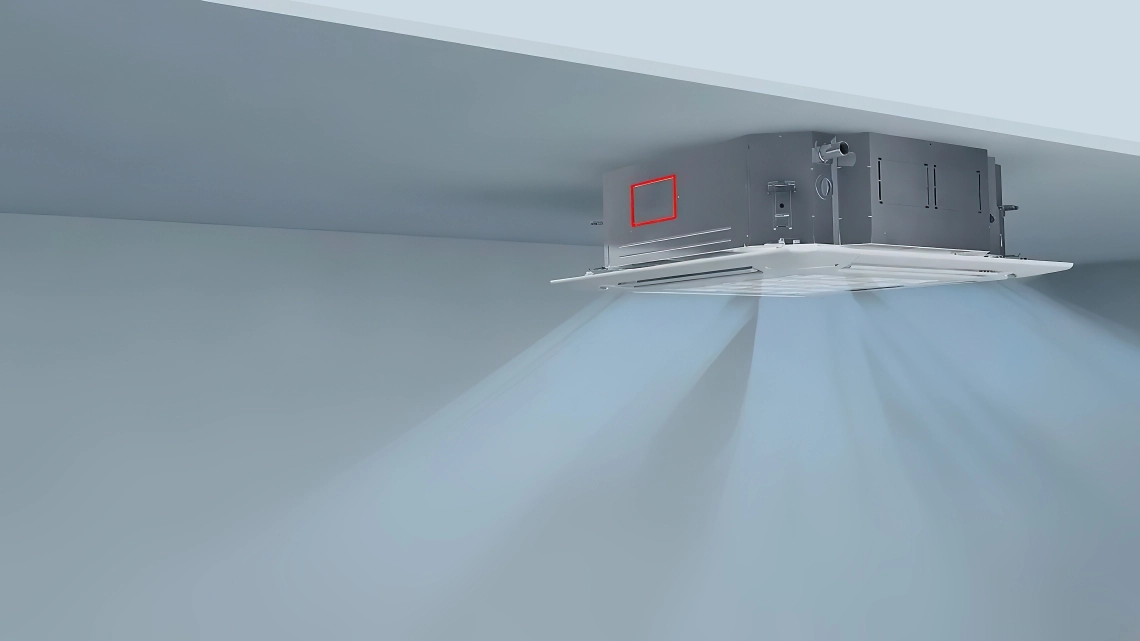

MyCond 4-weg cassette (570*570) gelijkmatige luchtverdeling van alle kanten

Het ontwerp van de louvres

Het ontwerp van de louvres vergemakkelijkt de distributie van de lucht door een opening te creëren tussen het chassis en het plafond, waardoor een expansieve en wijdverspreide verspreiding van de luchtstroom mogelijk is.

Compact ontwerp

Plafondcassettemodellen hebben een slanke corpushoogte voor een vlotte en esthetische installatie, zelfs in smalle plenumruimten.

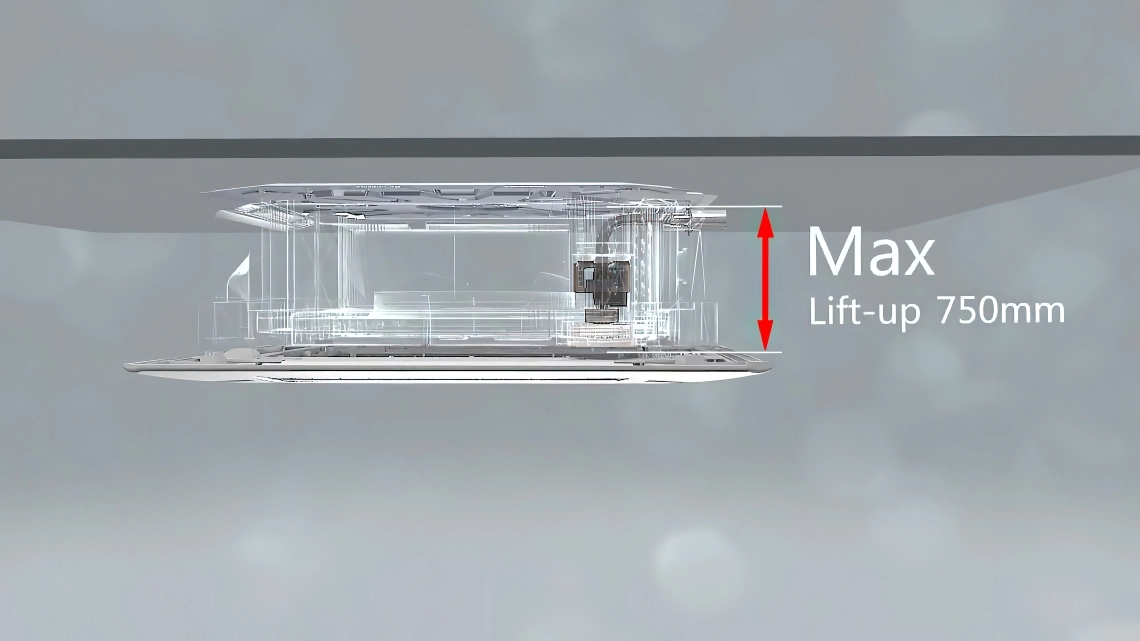

MyCond 4-weg cassette (570*570), hoogte behuizing 750mm

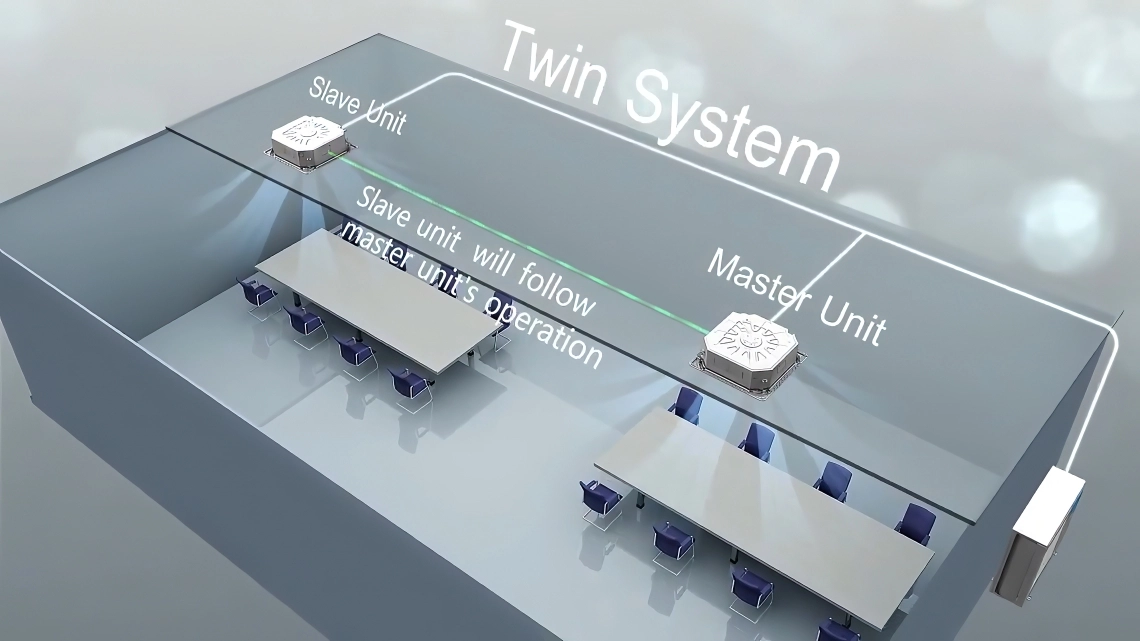

MyCond 4-weg cassette (570*570) dubbel systeem master en slave eenheden synchrone werking

Master/slave modus

In deze opstelling fungeert één toestel als "master" terwijl de andere toestellen fungeren als "slaves" die de instellingen van het master toestel volgen.

Specificaties Eenheden MIBC-05X1EV1AA MIBC-07X1EV1AA MIBC-09X1EV1AA MIBC-12X1EV1AA MIBC-16X1EV1AA
Capaciteit
Koeling kW 1,50 2,20 2,80 3,60 4,50
Verwarming kW 1,70 2,50 3,20 4,00 5,00
Elektrische parameters
Stroomvoorziening Ph/V/Hz 1/220~230/50/60
Ventilatie
Luchtstroom (H/M/L) m3/u 650/540/430 700/590/480
Geluidsdruk
(H/M/L)
dB(A) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Geluidsvermogen
(H/M/L)
dB(A) 45/43/42 46/44/43 46/44/43 46/44/43 47/44/43
Installatie - Afmetingen
Netto afmetingen
(BxDxH)
mm 570x570x260
Verpakte eenheid
afmetingen
(BxDxH)
mm 718x680x380
Netto/bruto
gewicht
Kg 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø Vloeistofleiding mm (inch) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gasleiding mm (inch) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Раnel
Model MB-700IB MB-700IB MB-700IB MB-700IB MB-700IB
Netto afmetingen paneel
(BxDxH)
mm 700x700x60 700x700x60 700x700x60 700x700x60 700x700x60
Afmetingen verpakking
(BxDxH)
mm 740x740x115 740x740x115 740x740x115 740x740x115 740x740x115
Paneel Netto/bruto
gewicht
Kg 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5 2,8/4,5

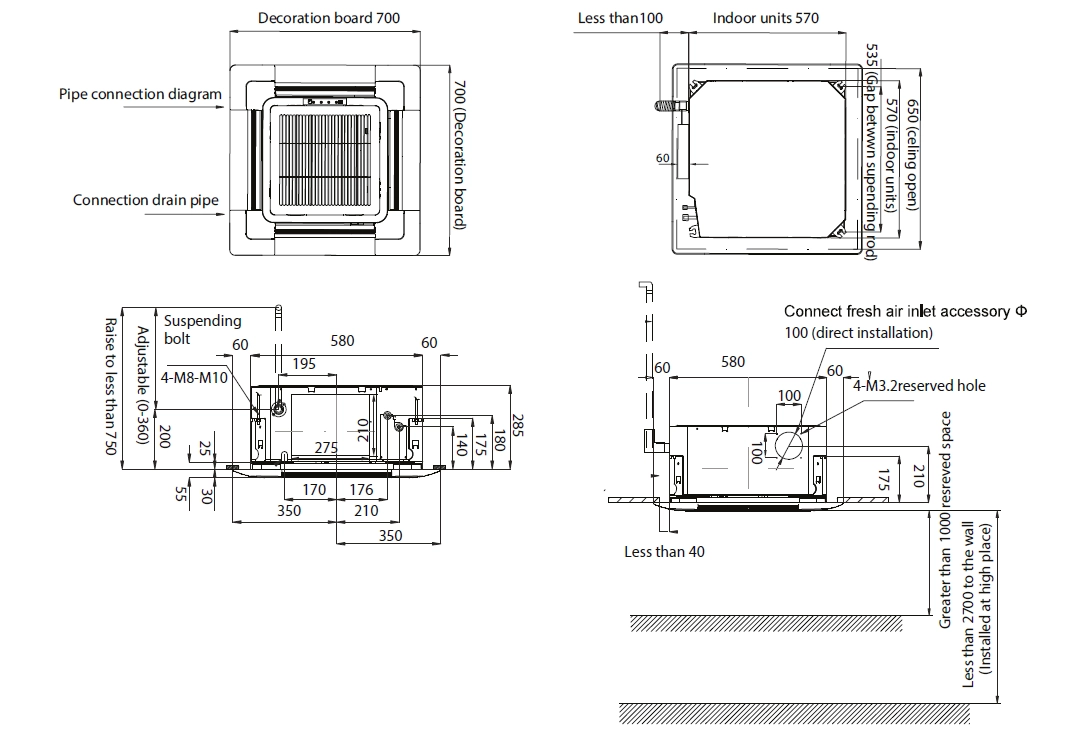

Afmetingen

MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

MyCond 4-weg cassette (570*570) totale afmetingen
