4-weg cassette (840*840)

Het discrete ontwerp van cassette binnenunits maakt ze ideaal voor commerciële toepassingen
Koelvermogen: 5.60 ... 16.00 kW
Verwarmingscapaciteit: 6.30 ... 18.00 kW

Wil je kopen of heb je vragen?
4-weg cassette (840*840)

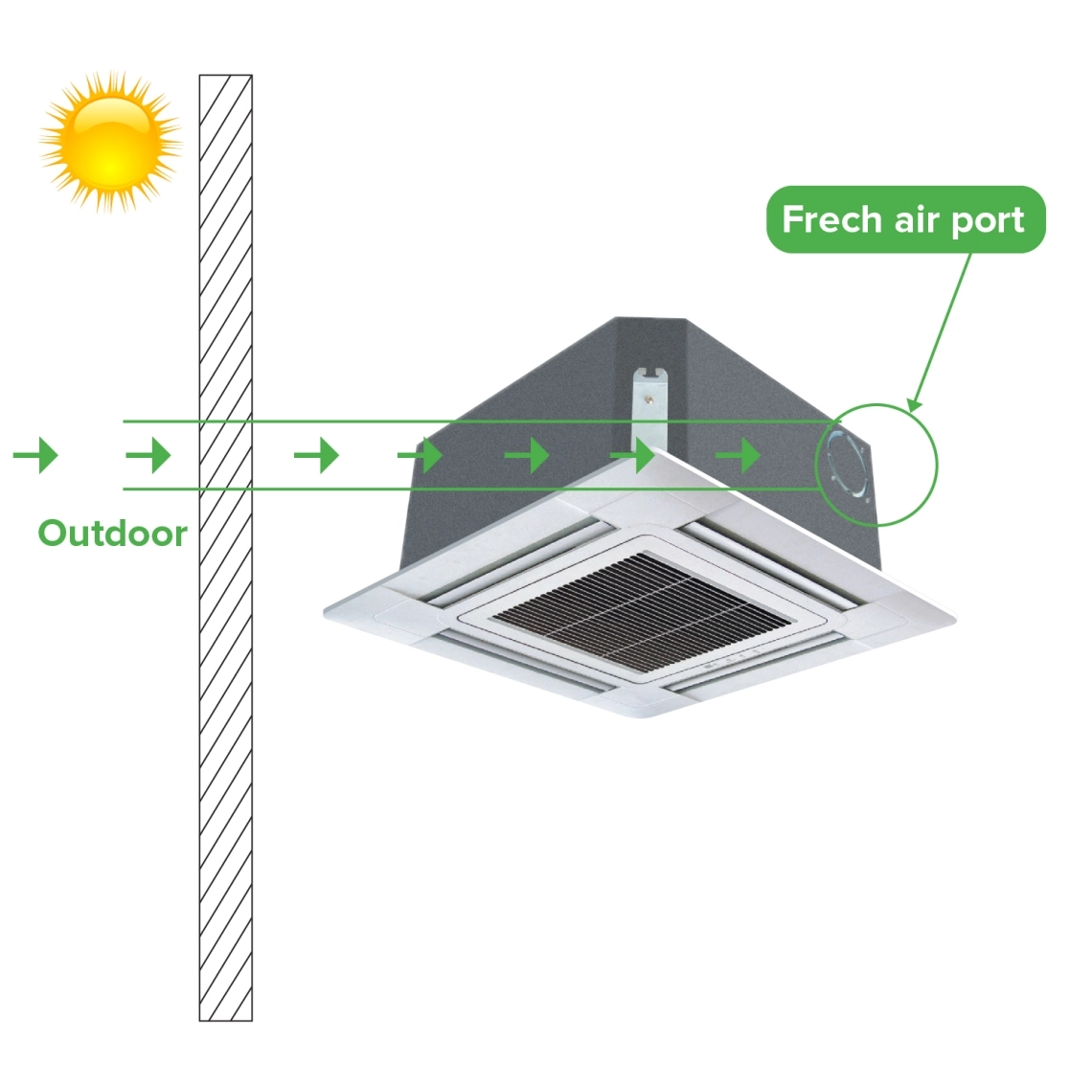

Gezonde frisse lucht functie

De unieke luchtinlaat aan de zijkant kan worden geopend om frisse buitenlucht binnen te laten en de luchtkwaliteit binnenshuis te verbeteren.

MyCond 4-weg cassette (840*840) toevoer van verse buitenlucht

Belangrijkste kenmerken:

  • Lineair en compact paneelontwerp
  • Voorbereiding voor invoer van verse lucht (voorgesneden)
  • Standaard condensaatafvoerpomp
  • Voorbereiding voor extra luchttoevoer vanaf unitbehuizing

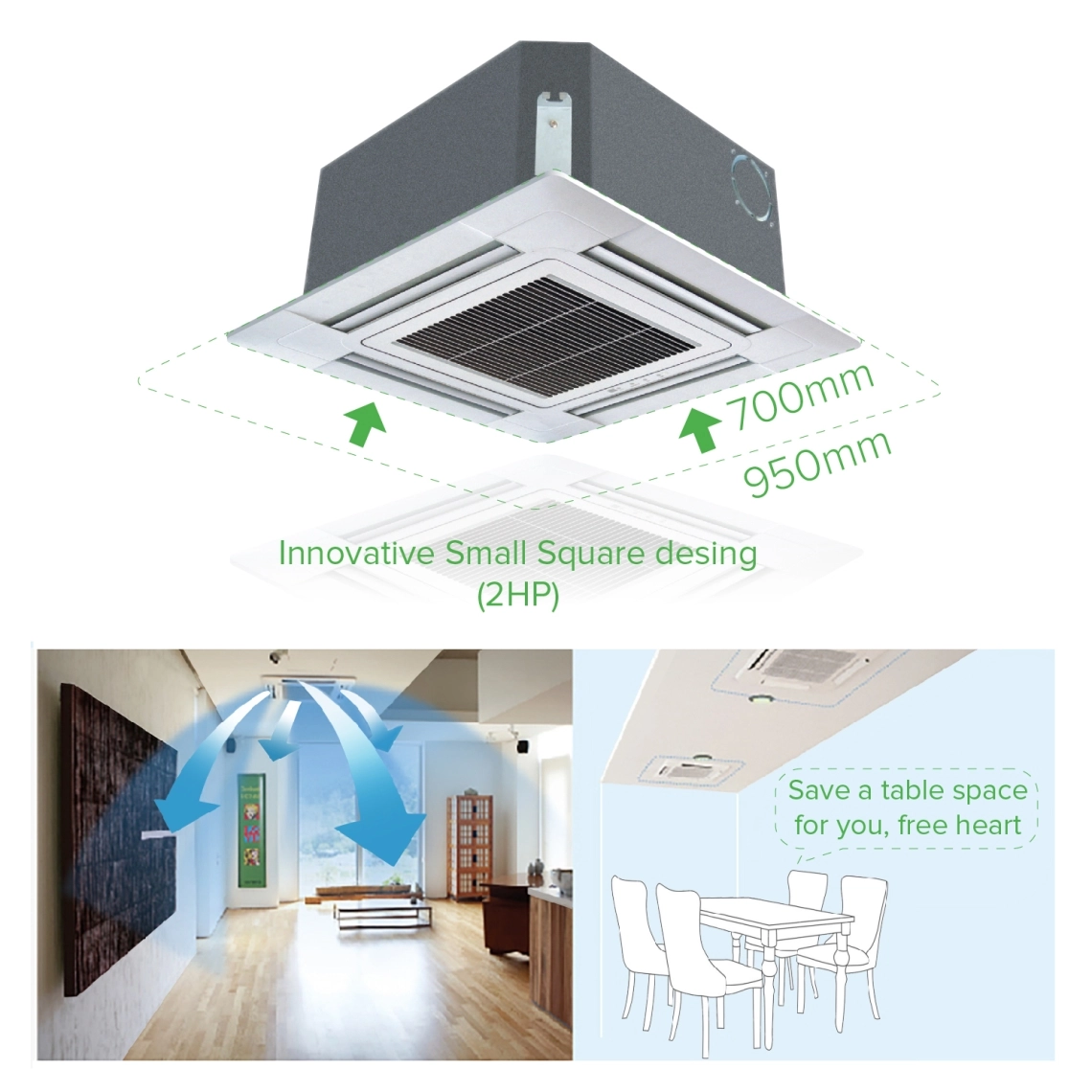

Vierkant paneel het hele product verenigd mooier

  • Vierkant ontwerp, maakt de kamer decoratie meer harmonieus, mooi en gemakkelijk te regelen verlichtingssysteem
  • Dun ontwerp van binnenunit, de hoogte is slechts 260 mm (2HP), zelfs in een kleine ruimte kan worden geïnstalleerd
  • Stereoluchttoevoer, comfortabeler

MyCond 4-weg cassette (840*840) compacte afmetingen innovatief ontwerp en gelijkmatige luchtverdeling

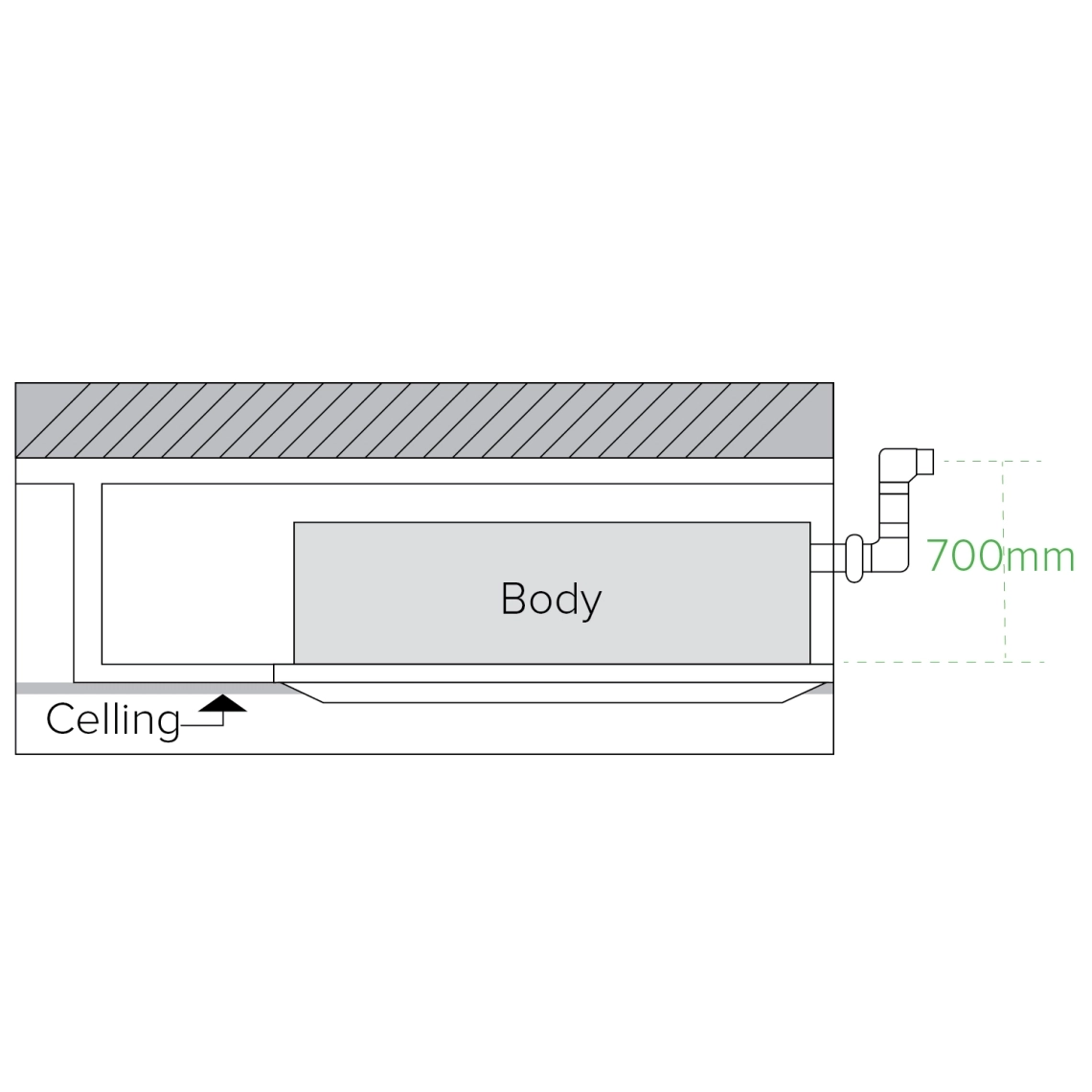

MyCond 4-weg cassette (840*840), inbouwdiepte behuizing 700mm

Standaard opvoerpomp voor condensaat

Standaard afvoerpomp, de lift is 700 mm en ingebouwde vlotterschakelaar, handig om samen te werken met de werkelijke situatie van condensaatwater afvoer airconditioning.

Stille werking, comfortabele ervaring

Gebruik de geavanceerde luchtvaarttechnologie van DRIE-DIMENSIE AL spiraalventilator en turbinevormig luchtkanaalontwerp, verminder de interne weerstand, het grote luchtvolume, het lage geluidsniveau en de stille werking.

MyCond 4-weg cassette (840*840) toevoer verse lucht

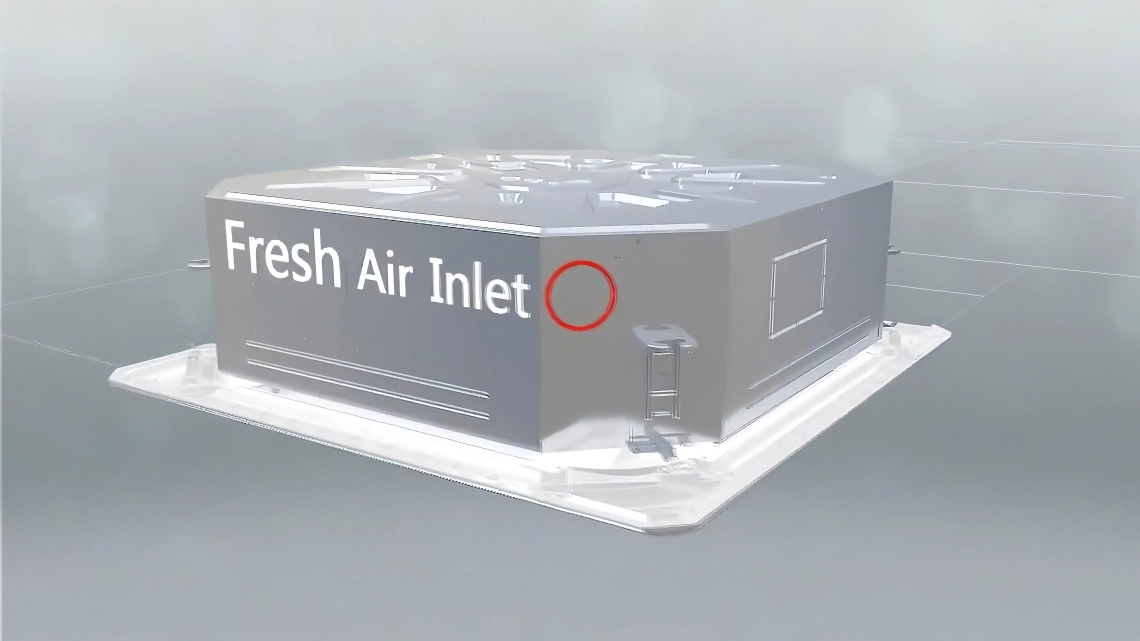

Opstelling voor luchtkanaalverdeling

Er is een 'verse lucht'-uitlaat in het chassis aangebracht om de toevoer van verse lucht tot 20% van de nominale luchtstroom van de unit mogelijk te maken zonder de koelcapaciteit in gevaar te brengen.

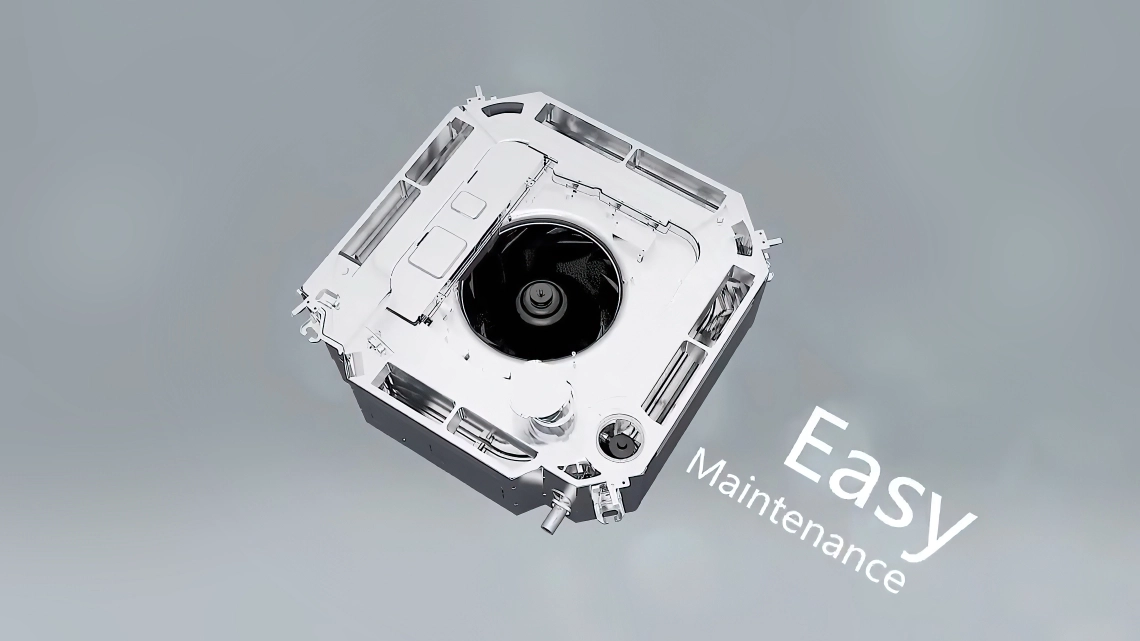

Eenvoudig onderhoud

De unit is zo ontworpen dat alle onderdelen en elementen gemakkelijk toegankelijk zijn voor snel en eenvoudig onderhoud en reparatie.

MyCond 4-weg cassette (840*840) handig in onderhoud

MyCond 4-weg cassette (840*840) verse lucht toevoer kantoor airconditioning

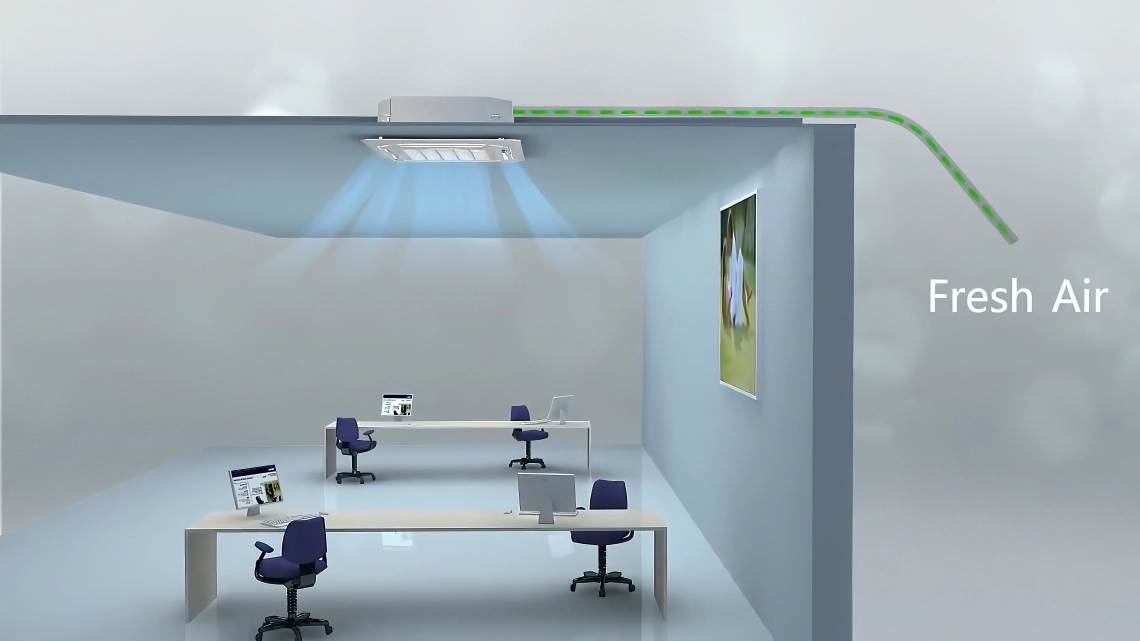

Verse lucht

Het ontwerp van de frisse luchtinlaat zorgt voor frisse lucht om de luchtkwaliteit binnenshuis op elk moment te verbeteren.

Aan/uit-bediening op afstand (optioneel)

Met een intelligente besturingskaart kunnen airconditioners worden in- en uitgeschakeld via een extern besturingssignaal (bijv. toegangskaart voor de ruimte).

MyCond 4-weg cassette (840*840) afstandsbediening

Specificaties Eenheden MIBN-18X1EV1AA MIBN-24X1EV1AA MIBN-28X1EV1AA MIBN-30X1EV1AA MIBN-38X1EV1AA MIBN-48X1EV1AA MIBN-60X1EV1AA
Capaciteit
Koeling kW 5,60 7,10 8,00 9,00 11,20 14,00 16,00
Verwarming kW 6,30 8,00 9,00 10,00 12,50 16,00 18,00
Elektrische parameters
Stroomvoorziening Ph/V/Hz 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60 1/220-230/50/60
Ventilatie
Luchtstroom (H/M/L) m3/u 1000/810/620 1380/1190/1000 1380/1190/1000 2050/1860/1670 2050/1860/1670 2100/1910/1720 2100/1910/1720
Geluidsdruk
(H/M/L)
dB(A) 33/30/29 35/34/31 37/35/31 37/35/31 37/35/31 44/40/36 44/40/36
Geluidsvermogen
(H/M/L)
dB(A) 47/44/43 49/48/45 51/49/45 51/49/45 51/49/45 58/54/50 58/54/50
Installatie - Afmetingen
Geluidsdruk
(H/M/L)
mm 840x840x180 840x840x204 840x840x204 840x840x246 840x840x288 840x840x288
Afmetingen verpakkingseenheid
(BxDxH)
mm 983x983x268 983x983x290 983x983x290 983x983x331 983x983x373 983x983x373
Netto/bruto gewicht Kg 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0 25,0/28,0
Ø Vloeistofleiding mm (inch) 6,35 (1/4) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8)
Ø Gasleiding mm (inch) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Paneel
Model MB-950JB MB-950JB MB-950JB MB-950JB MB-950JB MB-950JB MB-950JB
Netto afmetingen paneel
(BxDxH)
mm 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60 950x950x60
Afmetingen paneelverpakking
(BxDxH)
mm 992x992x115 992x992x115 992x992x115 992x992x115 992x992x115 992x992x115 992x992x115
Paneel Netto/bruto gewicht Kg 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5 6,0/7,5

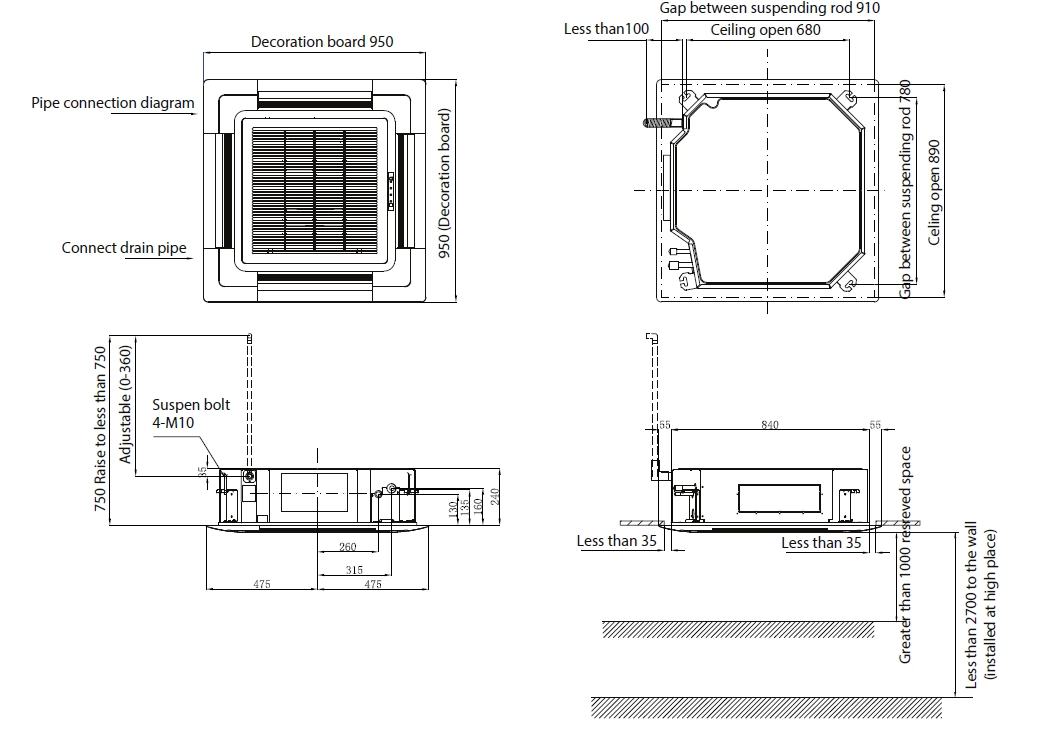

Afmetingen

MIBN-18X1EV1AA MIBN-24X1EV1AA MIBN-28X1EV1AA

MyCond 4-weg cassette (840*840) totale afmetingen
