4-weg cassette ventilatorconvectoren serie MCFK-A2/4

Ideaal voor ruimtes waar esthetiek en stilte van het grootste belang zijn. Een soepele en gelijkmatige luchtverdeling creëert een natuurlijk microklimaat. Een technologie die voor jou werkt, stil en perfect.

Koelvermogen: 2 ... 17.6 kW

Verwarmingscapaciteit: 2.8 ... 25.5 kW

Wil je kopen of heb je vragen?

Mycond

Cassette ventilatorconvectoren

Door een breed scala aan koel- en verwarmingscapaciteiten kunnen deze fan coils in kamers van elke grootte worden gebruikt, en het stijlvolle, elegante ontwerp van het decoratieve paneel past in elk interieur.

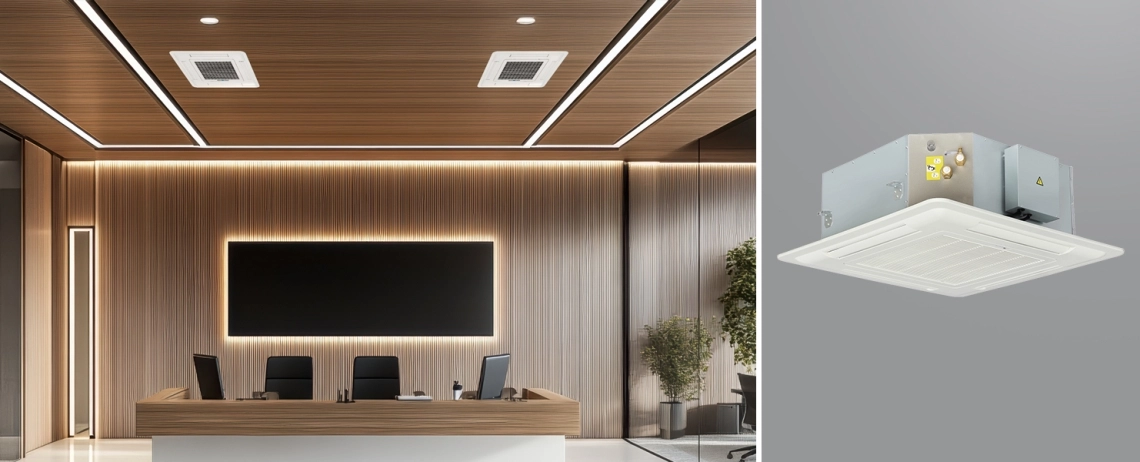

MyCond MCFK-A2/4 voor commerciële ruimtes

MyCond MCFK-A2/4 modern ontwerp en efficiëntie

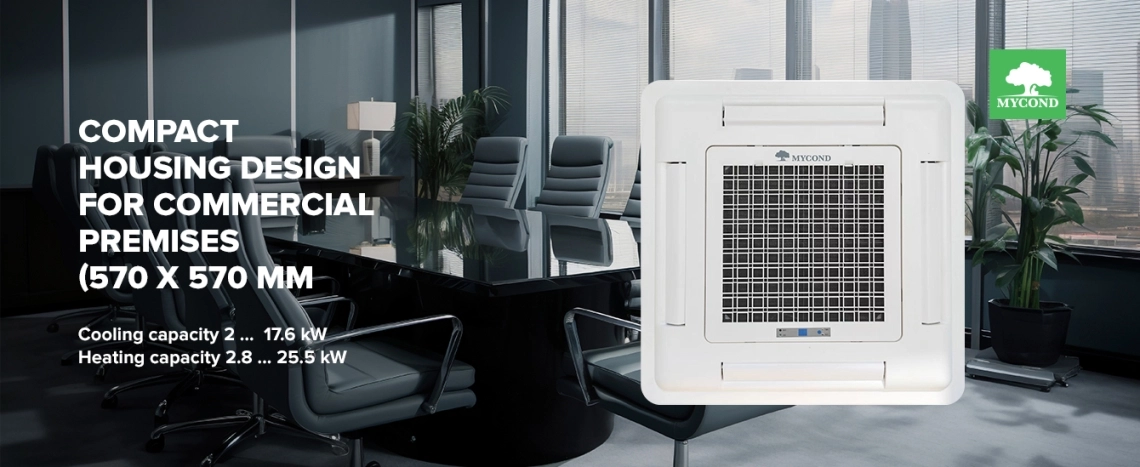

MyCond MCFK-A2/4 compact ontwerp voor het kantoor

Kenmerken en voordelen:

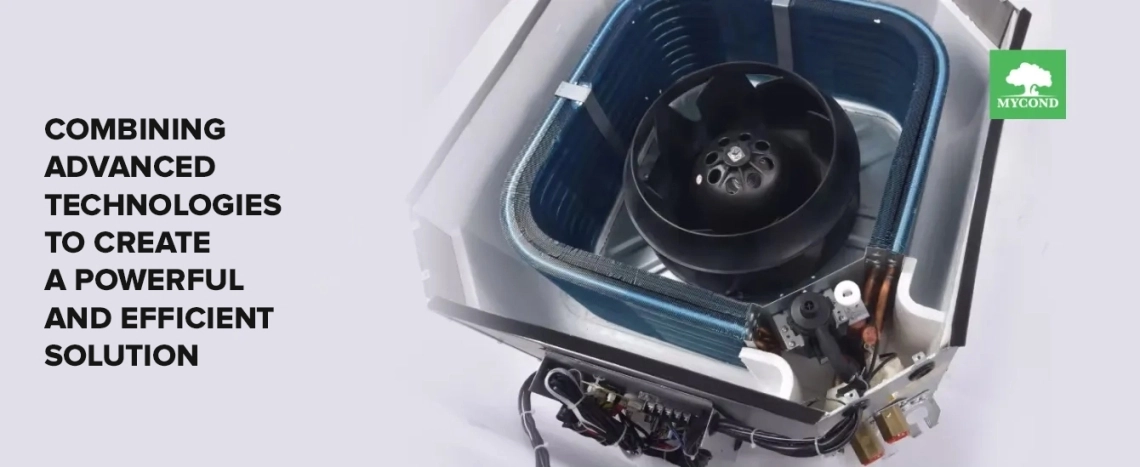

De behuizing is gemaakt van gegalvaniseerd staal en uitgerust met gevormde polystyreen luchtkanalen die een efficiënte luchtstroom bieden en dik genoeg zijn voor betrouwbare warmte- en geluidsisolatie.
Het paneel heeft een modern ontwerp, is gemaakt van duurzaam ABS-kunststof en is uitgerust met een verwijderbaar, wasbaar luchtfilter en een automatische luchtstroomoscillatiefunctie.
Het wiel is vervaardigd in een enkelcyclus vormproces, zonder gelaste verbindingen tussen de ventilatorbladen en de eind/conische plaat, wat zorgt voor een perfecte balans. Een antivibratiepad op de hub vermindert geluid en trillingen van de wielen en motor. Elk wiel is nauwkeurig gebalanceerd tot een tolerantie van minder dan 0,5 mm/s.
De warmtewisselaar is gemaakt van koperen buizen en aluminium platen met een beschermende blauwe coating, wat zorgt voor een hoge warmteoverdrachts efficiëntie. Elke warmtewisselaar wordt op lekken getest bij 16 bar (1,6 MPa).
De pallet is gemaakt van hoogwaardig geëxpandeerd polystyreen met behulp van thermoformtechnologie, heeft een beschermende PVC-coating en is uitgerust met een afvoerpomp en een veiligheidsdrijverklep.

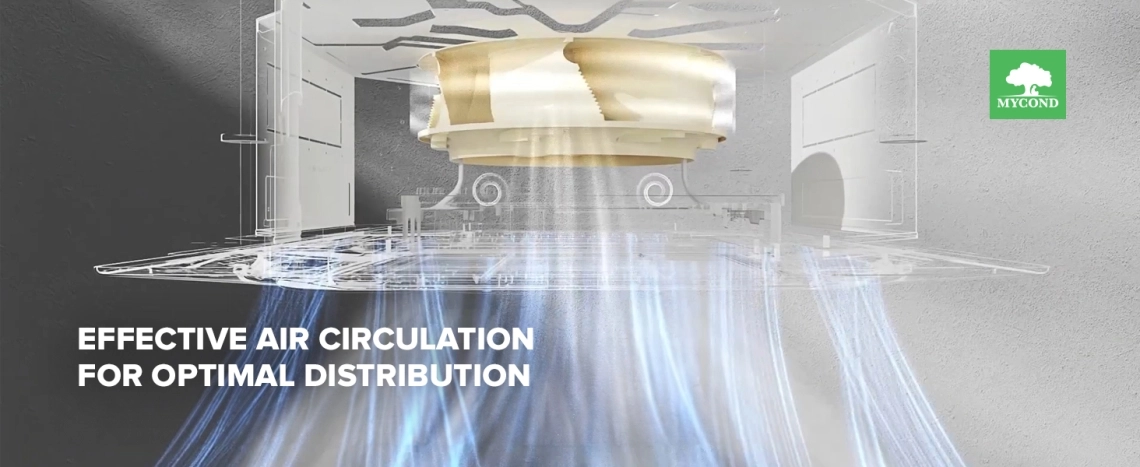

MyCond MCFK-A2/4 efficiënt luchtcirculatieschema

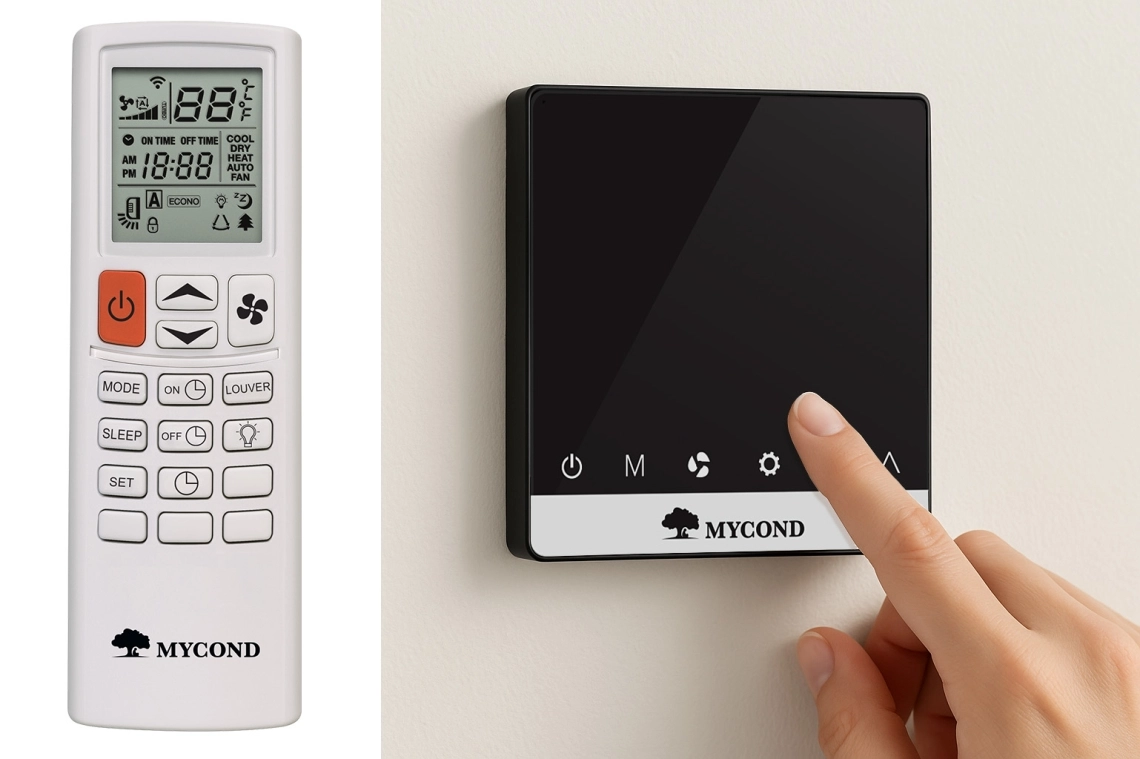

Infrarood afstandsbediening*

Basis fan coil bediening
Wandcontroller met Wi-Fi (MCKF-WK-B)**
Geavanceerde fan coil bediening

^*in^{de leveringsomvang}
^**apart^aangekocht

MyCond MCFK-A2/4 afstandsbediening en thermostaat

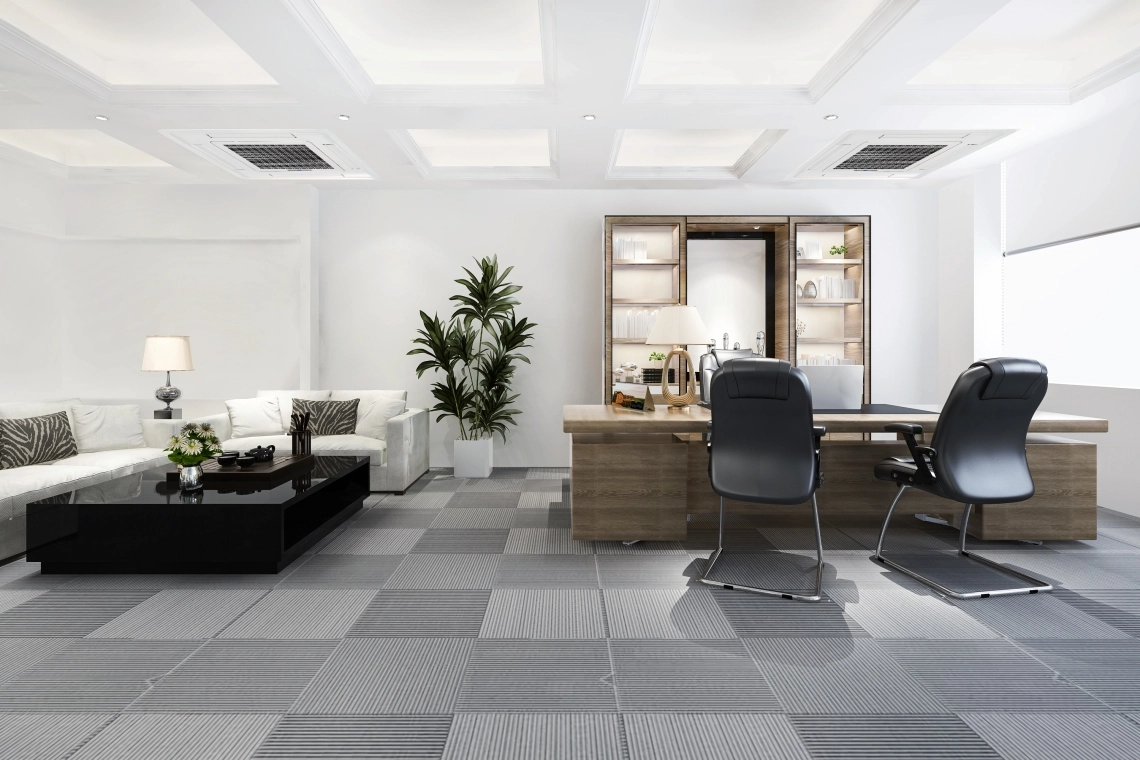

MyCond MCFK-A2/4 voor comfort in kantoorruimtes

2-pijp modellen

Technische specificaties	Eenheden	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Luchtstroom H/M/L	m³/uur	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Totale koelcapaciteit H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Gevoelige koelcapaciteit H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Totaal thermisch vermogen	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Voedingsspanning	V/F/Hz	220/1/50
Ventilator en motor
Ventilatortype		Centrifugaal ventilatorwiel
Ventilator grootte		⌀315				⌀380
Motor type		AC motor
Ingangsvermogen	W	39	52	62	68	76	96
IP-beschermingsklasse in de motor		IP20	IP20	IP20	IP20	IP20	IP20
Motor isolatieklasse		B	B	B	B	B	B
Coil details
Buis materiaal		Koperen buis
Buiten diameter van de buis	mm	Standaard - 9.52
Buisdikte	mm	0.3	0.3	0.3	0.3	0.3	0.3
Oppervlakte	m²	4.65	4.65	9.3	10.3	13.4	13.4
Coil grootte (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Rib materiaal		0.105 mm hydrofiele kruimels
Rib type		Lamellen-type ribben
Afstand tussen ribben	mm	2	2	2	2	2	2
Het "Ryady-2" pijpleidingsysteem		2	2	2	2	2	2
Circulatie		2 uit 2 bij de uitgang				4 uit 4 bij de uitgang
Maximale werkdruk	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Aansluiting
IN/UIT	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Afvoer	mm	26	26	26	26	26	26
Apparaatbehuizing
Behuizing materiaal		Gegalvaniseerd staal
Materiaal dikte	mm	0.8	0.8	0.8	0.8	0.8	0.8
Afvoerschotel		Hoogwaardig geëxpandeerd polystyreen
Afvoerpomp		Standaard PSB-7 model met 700 mm opvoerhoogte (1200 mm opvoerhoogte optioneel)
Isolatiemateriaal		XPE	XPE	XPE	XPE	XPE	XPE
Isolatie dikte	mm	5	5	5	5	5	5
Filter
Type		Primair filter
Materiaal		ABC+nylon
Dikte		12	12	12		14	14
Afmeting	mm	350*333			12	430*407
Voor alle maten van blokpanelen
Nettomaat (HBD)	mm	68068030				83083030
Pakketmaat (HBD)	mm	72072075				86086075
Nettogewicht/bruto gewicht	kg	2.3/3.7				3.5/5.2
Voor alle afmetingen van bloklichamen
Nettomaat (HBD)	mm	580580250				705705290
Pakketmaat (HBD)	mm	675675270				800800310
Nettogewicht/bruto gewicht	kg	17.7/19.3				21.5/23.8
Geluiddrukniveau op een afstand van 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Eenheidsgewicht	kg	20	20	20	20	25	25

Technische specificaties	Eenheden	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Luchtstroom H/M/L	m³/uur	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Totale koelcapaciteit H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Gevoelige koelcapaciteit H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Totaal thermisch vermogen	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Voedingsspanning	V/F/Hz	220/1/50
Ventilator en motor
Ventilatortype		Centrifugaal ventilatorwiel
Ventilator grootte		⌀380	⌀476			⌀530
Motor type		AC motor
Ingangsvermogen	W	132	152	189	220	330
IP-beschermingsklasse in de motor		IP20	IP20	IP20	IP20	IP20
Motor isolatieklasse		B	B	B	B	B
Coil details
Buis materiaal		Koperen buis
Buiten diameter van de buis	mm	Standaard - 9.52
Buisdikte	mm	0.3	0.3	0.3	0.3	0.3
Oppervlakte	m²	13.4	19.7	19.7	19.7	27.1
Coil grootte (H*W)	mm	225*43.3	250*43.3
Rib materiaal		0.105 mm hydrofiele kruimels
Rib type		Lamellen-type ribben
Afstand tussen ribben	mm	2	2	2	2	2
Het "Ryady-2" pijpleidingsysteem		2	2	2	2	2
Circulatie		4 uit 4 bij de uitgang		5 uit 5 bij de uitgang
Maximale werkdruk	MPa	1.6	1.6	1.6	1.6	1.6
Aansluiting
IN/UIT	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Afvoer	mm	26	26	26	26	26
Apparaatbehuizing
Behuizing materiaal		Gegalvaniseerd staal
Materiaal dikte	mm	0.8	0.8	0.8	0.8	0.8
Afvoerschotel		Hoogwaardig geëxpandeerd polystyreen
Afvoerpomp		Standaard PSB-7 model met 700 mm opvoerhoogte (1200 mm opvoerhoogte optioneel)
Isolatiemateriaal		XPE	XPE	XPE	XPE	XPE
Isolatie dikte	мм	5	5	5	5	5
Filter
Type		Primair filter
Materiaal		ABC+nylon
Dikte		14	14	14	14	14
Afmeting	mm	430*407	556*540			644*638
Voor alle maten van blokpanelen
Nettomaat (HBD)	mm	83083030	98098030			1140114030
Pakketmaat (HBD)	mm	86086075	1010101075			1170117075
Nettogewicht/bruto gewicht	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Voor alle afmetingen van bloklichamen
Nettomaat (HBD)	mm	706706290	832832290			960960290
Pakketmaat (HBD)	mm	800800310	925925310			10541054320
Nettogewicht/bruto gewicht	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Geluiddrukniveau op een afstand van 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Eenheidsgewicht	kg	25	32	32	32	45.4

Nominale testomstandigheden:
Koeling: inlaat lucht temperatuur +27 °C ST/+19.5 °C MT, inlaat water temperatuur +7 °C, uitlaat water temperatuur +12 °C.
Verwarming: inlaat lucht temperatuur +21 °C, inlaat water temperatuur +60 °C, dezelfde waterstroom als voor koeling.
Geluiddrukniveau metingen worden uitgevoerd in een geluidsdichte kamer, met het controlepunt 1,5 m onder de verticale as van de eenheid.

4-pijp modellen

Technische specificaties	Meeteenheden	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Luchtstroom (H/M/L)	m³/uur	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Totaal koelvermogen (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Totaal warmtevermogen (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Motor type		Wisselstroom motor
Geluiddrukniveau op een afstand van 1 m	dB	41	42	43	45	46	47	50	52	57	65
Voedingsspanning V/F/Hz		230/1/50
Aansluitingen (invoer/uitvoer)		ZG3/4” / ZG3/4”
Aansluiting (afvoer)	mm	26
Ventilator grootte		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Motor ingangsvermogen	W	62	68	76	96	132	152	189	220	330	340
Nettogewicht, bloklichaam	kg	21	21	26	26	26	35	35	35	53	53

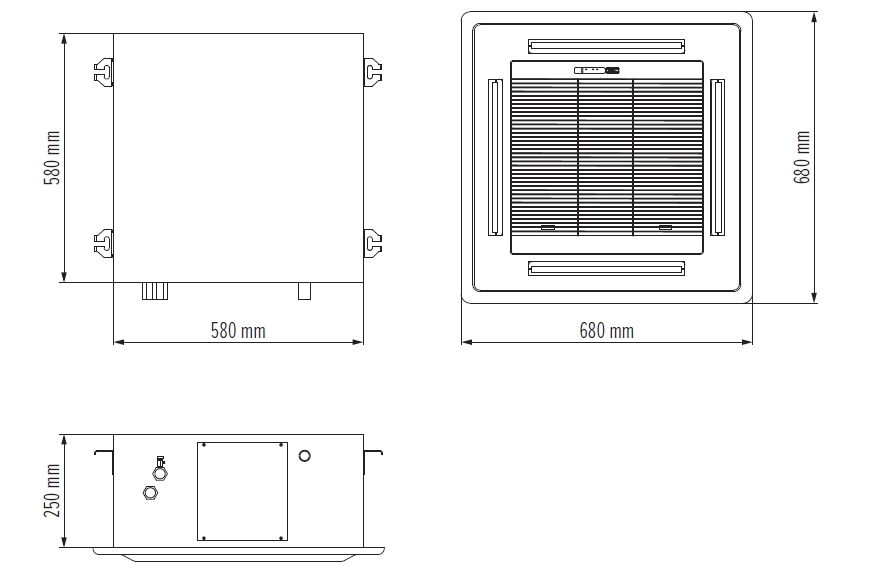

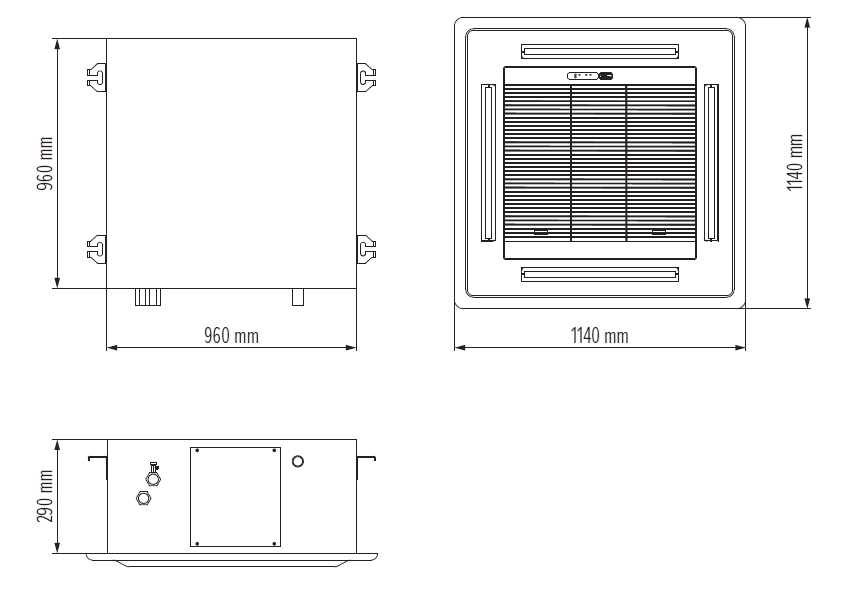

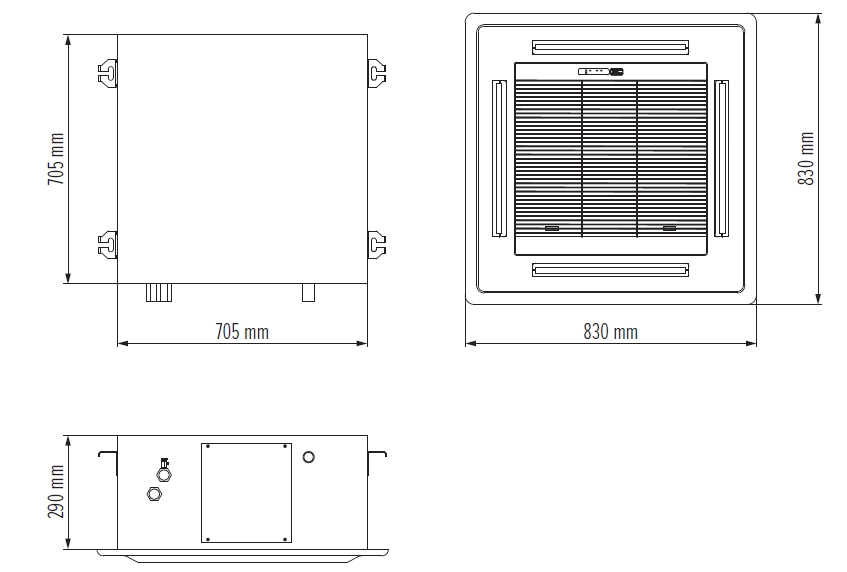

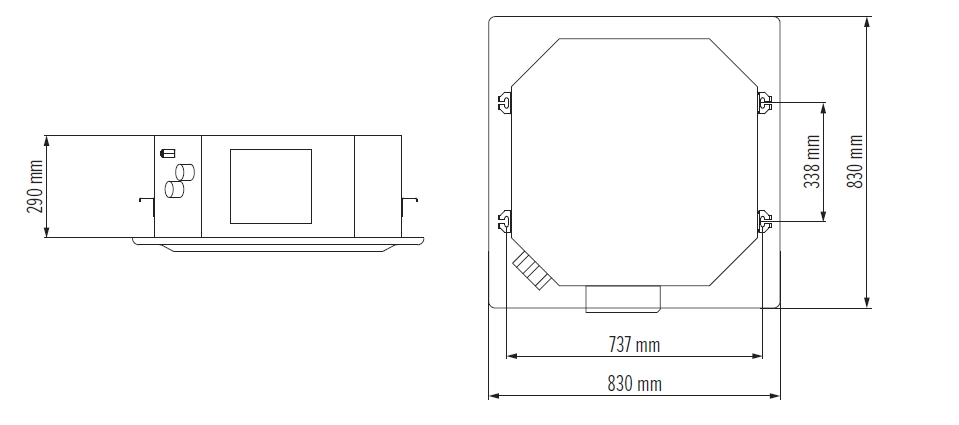

Nettomaat, bloklichaam (HBD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Nettomaat, panelen (HBD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
