4-weg cassette ventilatorconvectoren serie MCFK-T2

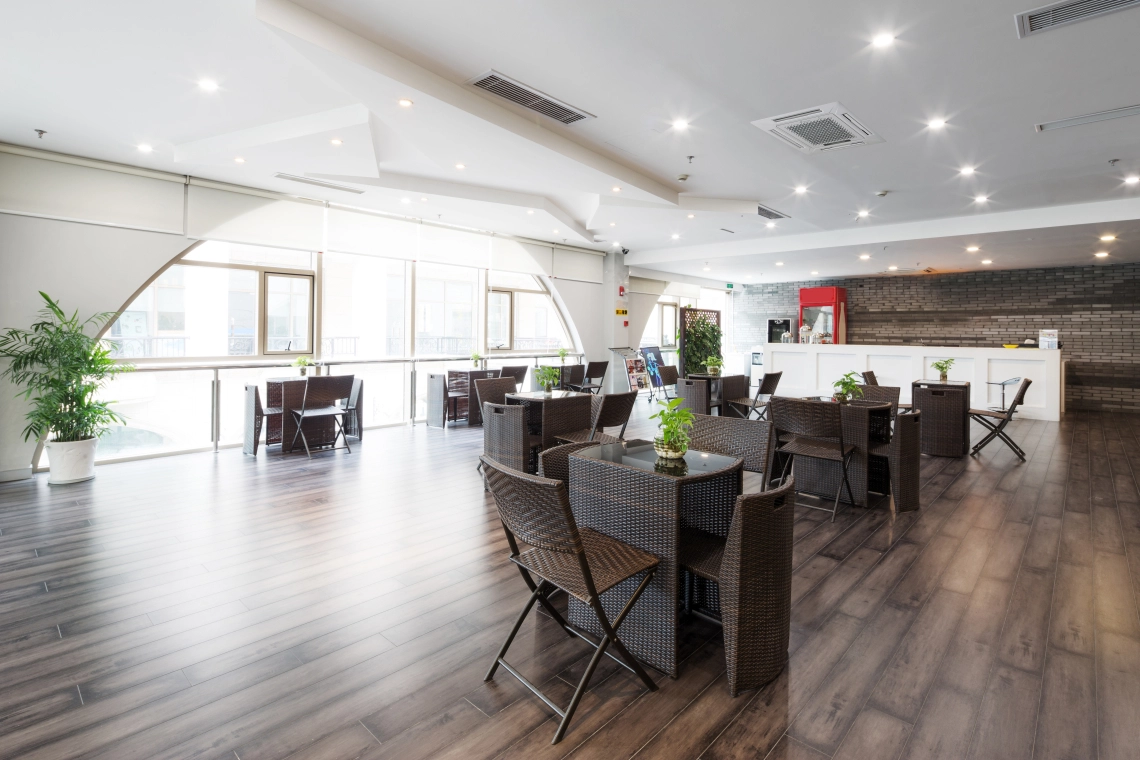

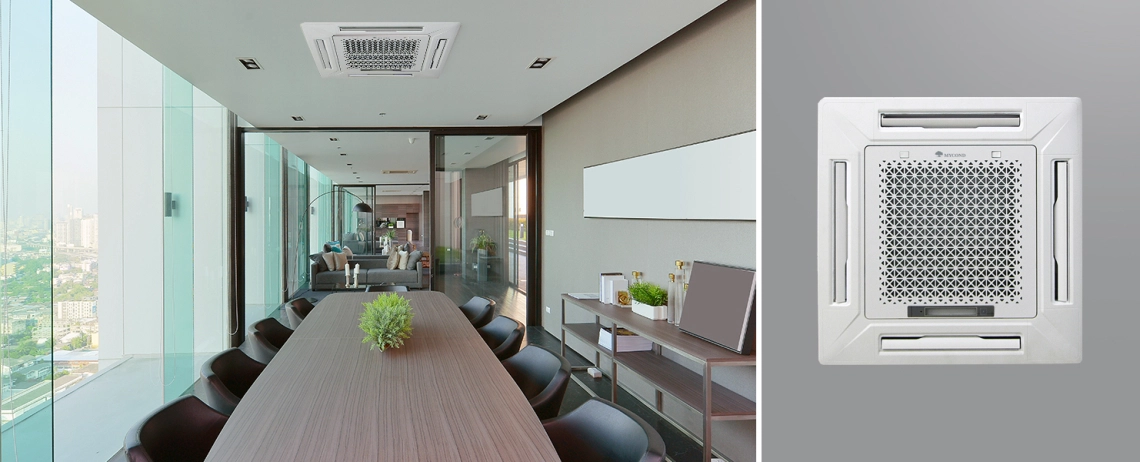

Dankzij een brede waaier aan koel- en verwarmingscapaciteiten kunnen ze gebruikt worden voor ruimtes van elke grootte. En het elegante stijlvolle ontwerp van het decoratiepaneel past in elk interieur.
Kenmerken en voordelen :
- Dankzij de compacte behuizing (570 x 570 mm) kan het apparaat worden geïnstalleerd in standaard verlaagde plafondsystemen met behulp van de 600 x 600 module.
- dankzij het 4-weg luchtverdelingssysteem kun je de ruimte gelijkmatig koelen of verwarmen zonder tocht en ongemak te veroorzaken
- Het revolutionaire ontwerp van de centrifugaalventilator zorgt voor een stille werking en een hoge luchtstroom
- Geoptimaliseerde warmtewisselaar zorgt voor hoge koel- en verwarmingsrendementen
- Krachtige afvoerpomp zorgt voor een waterhoogte tot 1200 mm
- Hoogrendementsfilter met een filterelement van synthetische vezels voor nog frissere en schonere lucht
- Inlaatpoort voor frisse lucht

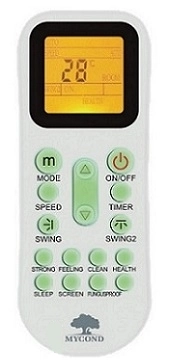

- IR-afstandsbediening heeft een eenvoudige programmering met gemakkelijk af te lezen knoppen voor bediening. Comfortabel en lichtgewicht ontwerp waardoor hij perfect is voor dagelijks gebruik
| Specificaties | Eenheden | MCFK-03T2 | MCFK-04T2 | MCFK-05T2 | MCFK-06T2 |
| Luchtstroom, H/M/L | m3/u | 510/440/360 | 680/580/480 | 850/730/600 | 1020/765/510 |
| Totaal koelvermogen, H/M/L | kW | 3,3/2,8/2,4 | 3,9/3,4/2,8 | 4,5/3,6/3,1 | 5,4/4,6/3,5 |
| Verwarmingscapaciteit, H/M/L | kW | 4,8/4,2/3,7 | 5,8/5,1/4,5 | 6,8/5,9/5,2 | 8,1/6,9/5,3 |
| Bedrijfsstroom | A | 0,23 | 0,27 | 0,31 | 0,41 |
| Geluidsniveau | dB(A) | 39 | 42 | 44 | 44 |
| Debiet water | kg/u | 620 | 700 | 940 | 1150 |
| Drukval in de warmtewisselaar | kPa | 26 | 27 | 29 | 31 |
| Type ventilator/motor | Centrifugaalventilator / Collector elektromotor | ||||
| Isolatie | Klasse B | Klasse B | Klasse B | Klasse B | |
| Stroomvoorziening | 220-230 V / 1 fase / 50 of 60 Hz | ||||
| Opgenomen vermogen motor | W | 55 | 62 | 75 | 90 |
| Warmtewisselaar | Koperen buizen met aluminium lamellen, 2 rijen | ||||
| Max. werkdruk | MPa | 1,6 | 1,6 | 1,6 | 1,6 |
| Inlaat/uitlaat waterleiding | mm | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" |
| Condensaatleiding | mm | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" |
| Afmetingen eenheid | mm | 570x570x260 | 570x570x260 | 570x570x260 | 835x835x240 |
| Afmetingen paneel | mm | 650x650x55 | 650x650x55 | 650x650x55 | 950x950x55 |
| Afmetingen verpakte eenheid | mm | 650x650x290 | 650x650x290 | 650x650x290 | 910x910x310 |
| Afmetingen verpakt paneel | mm | 710x710x80 | 710x710x80 | 710x710x80 | 1000x1000x100 |
| Nettogewicht, eenheid | kg | 18 | 18 | 18 | 24 |
| Netto gewicht, paneel | kg | 3 | 3 | 3 | 5 |
| Gewicht verpakkingseenheid | kg | 20,3 | 20,3 | 20,3 | 28 |
| Gewicht verpakt paneel | kg | 5 | 5 | 5 | 7 |
| Specificaties | Eenheden | MCFK-08T2 | MCFK-10T2 | MCFK-12T2 | MCFK-14T2 |
| Luchtstroom, H/M/L | m3/u | 1360/1020/680 | 1700/1275/850 | 2040/1530/1020 | 2380/1785/1190 |
| Totaal koelvermogen, H/M/L | kW | 7,2/6,2/4,7 | 9,1/7,7/5,9 | 10,8/9,2/7,1 | 12,6/10,7/8,2 |
| Verwarmingscapaciteit, H/M/L | kW | 10,8/9,2/7,0 | 13,5/11,5/8,8 | 16,2/13,8/10,5 | 18,9/16,1/12,3 |
| Bedrijfsstroom | A | 0,59 | 0,67 | 0,84 | 0,98 |
| Geluidsniveau | dB(A) | 45 | 48 | 50 | 51 |
| Debiet water | kg/u | 1400 | 1680 | 1820 | 2245 |
| Drukval in de warmtewisselaar | kPa | 34 | 36 | 39 | 42 |
| Type ventilator/motor | Centrifugaalventilator / Collector elektromotor | ||||
| Isolatie | Klasse B | Klasse B | Klasse B | Klasse B | |
| Stroomvoorziening | 220-230 V / 1 fase / 50 of 60 Hz | ||||
| Opgenomen vermogen motor | W | 131 | 145 | 186 | 225 |
| Warmtewisselaar | Koperen buizen met aluminium lamellen, 2 rijen | ||||
| Max. werkdruk | MPa | 1,6 | 1,6 | 1,6 | 1,6 |
| Inlaat/uitlaat waterleiding | mm | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" |
| Condensaatleiding | mm | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" | DN20, 3/4" |
| Afmetingen eenheid | mm | 835x835x240 | 835x835x280 | 835x835x280 | 835x835x280 |
| Afmetingen paneel | mm | 950x950x55 | 950x950x55 | 950x950x55 | 950x950x55 |
| Afmetingen verpakte eenheid | mm | 910x910x310 | 910x910x350 | 910x910x350 | 910x910x350 |
| Afmetingen verpakt paneel | mm | 1000x1000x100 | 1000x1000x100 | 1000x1000x100 | 1000x1000x100 |
| Nettogewicht, eenheid | kg | 25,5 | 26,5 | 28 | 28 |
| Netto gewicht, paneel | kg | 5 | 5 | 5 | 5 |
| Gewicht verpakkingseenheid | kg | 29 | 31 | 32,5 | 32,5 |
| Gewicht verpakt paneel | kg | 7 | 7 | 7 | 7 |
Nominale testomstandigheden:
Koelen: inlaatluchttemperatuur +27 °C DB / +19,5 °C WB, inlaatwatertemperatuur +7 °C, uitlaatwatertemperatuur +12 °C.
Verwarmen: inlaatluchttemperatuur +21 °C, inlaatwatertemperatuur +60 °C, hetzelfde waterdebiet als in de koelmodus.
Het geluidsdrukniveau is gemeten in een geluidsgeïsoleerde ruimte, met een referentiepunt op 1,5 m onder de verticale as van de unit.
Afmetingen

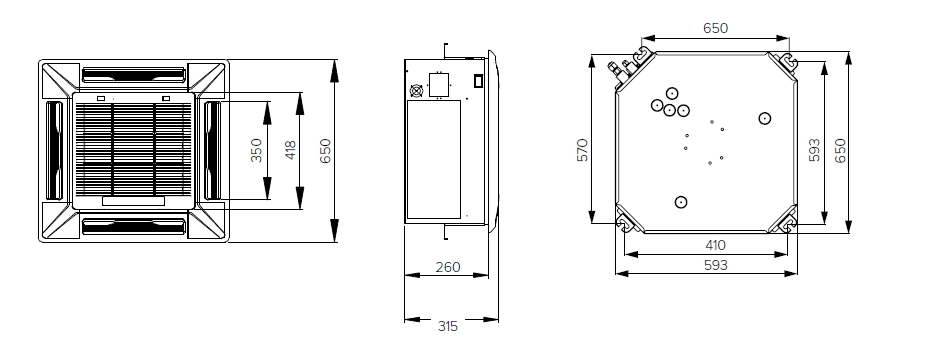

Uiterlijk en afmetingen van ventilatorconvectoren MCFK 03
Afmetingen

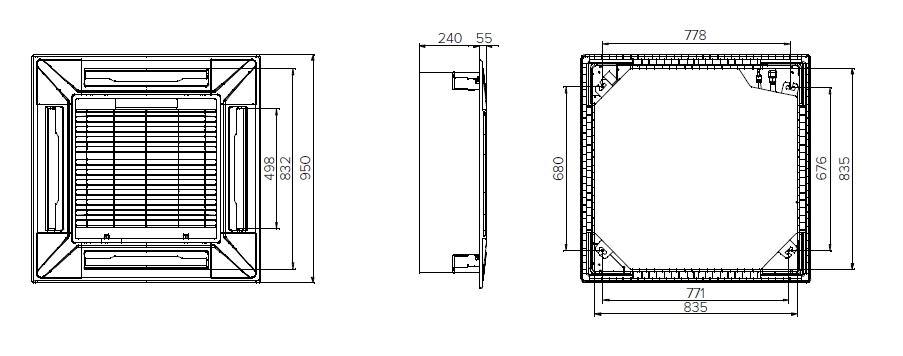

Uiterlijk en afmetingen ventilatorconvectoren MCFK 06/08
Afmetingen

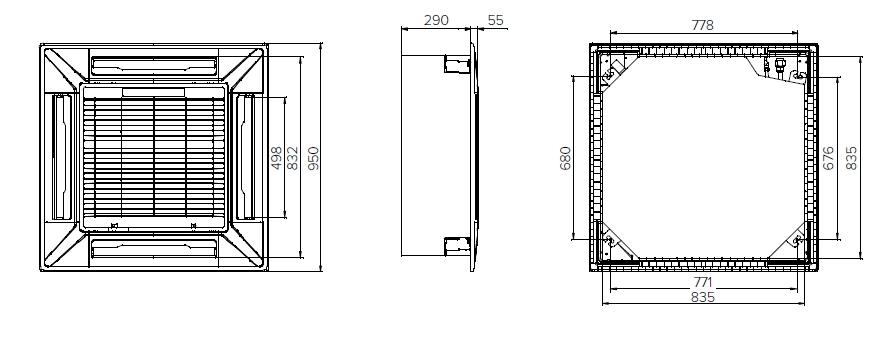

Uiterlijk en afmetingen ventilatorconvectoren MCFK 10/12/14

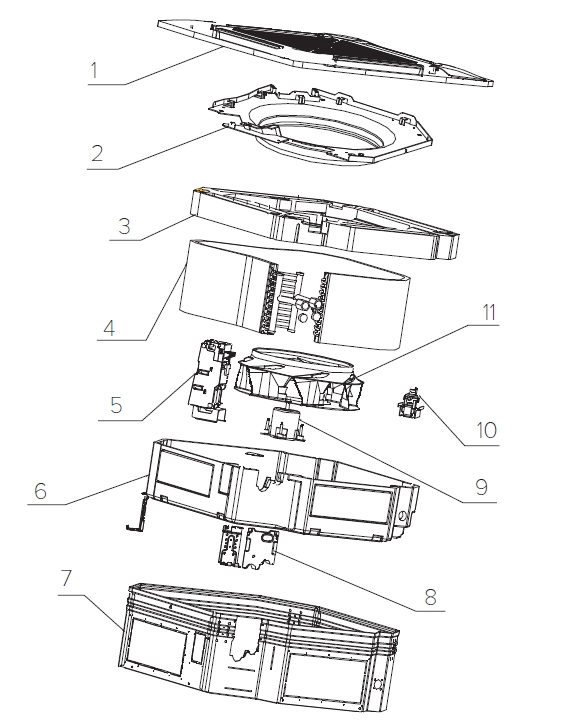

Componenten*
Legenda:
1 - Decoratief paneel met filter
2 - Instelpaneel voor de luchtstroom
3 - Drainagepan
4 - Warmtewisselaar
5 - Bedieningskast
6 - Isolatiemateriaal verwarming
7 - Hoofdlichaam
8 - Buisarmatuur
9 - Ventilatormotor
10 - Afvoerpomp
11 - Ventilator
* De onderdelen kunnen variëren afhankelijk van het model. Deze schematische tekening verwijst naar de modellen MCFK 10/12/14.
