Auteur: technische afdeling van Mycond.
Luchtontvochtigingssystemen spelen een belangrijke rol bij het waarborgen van een comfortabel binnenklimaat en technologische condities, maar hun ecologische impact wordt vaak onderschat. Het optimaliseren van de koolstofvoetafdruk van vochtcontroletechnologieën wordt een kritische opgave voor duurzaamheidsgerichte projecten, vooral onder Europese regelgeving. Deze methodiek maakt het mogelijk zowel directe als indirecte CO₂-emissies van verschillende ontvochtigingstechnologieën integraal te beoordelen.
Thermodynamische aard van CO₂-emissies bij vochtverwijderingsprocessen
De CO₂-emissies van ontvochtigingssystemen zijn geworteld in de thermodynamische aard van vochtverwijdering. De verdampingswarmte van water bedraagt 2501 - 2,38 × T kJ/kg, waarbij T de temperatuur in °C is. Deze energie moet worden gecompenseerd bij condensatie of adsorptie, wat energieverbruik vereist.
De omzetting van verbruikte energie in CO₂-emissies gebeurt met inachtneming van de omrekenfactor voor primaire energie, die voor het elektriciteitsnet tussen 2,0 en 3,0 ligt, en voor aardgas tussen 1,1 en 1,3. De koolstofintensiteit van elektriciteit varieert afhankelijk van de opwekkingsmix van het betreffende land.
Het is belangrijk onderscheid te maken tussen het directe energieverbruik van de apparatuur en de indirecte impact op het hoofd-HVAC-systeem. Het negeren van de invloed van ontvochtigingssystemen op koelmachines (chillers) en ketels leidt tot een onderschatting van de totale emissies met 40-80%.
Energie- en koolstofprofiel van condensatie-ontvochtiging
Condensatie-ontvochtiging is gebaseerd op de thermodynamische cyclus van een koelmachine. De prestatiecoëfficiënt (COP) van een condensatie-ontvochtiger hangt sterk af van de luchttemperatuur en varieert van 1,5 bij +5°C tot 3,5 bij +35°C.
Het specifieke energieverbruik E(specifiek) wordt gedefinieerd als de verhouding tussen het elektrisch vermogen Q(elektrisch) en de vochtcapaciteit G(vocht). Voor condensatie-ontvochtigers ligt deze waarde doorgaans tussen 0,7 en 1,2 kWh/kg vocht, afhankelijk van de bedrijfsomstandigheden.
De warmtelozing in de ruimte tijdens de werking van de ontvochtiger creëert een extra belasting voor het koelsysteem van het gebouw. De warmte van de condensor is gelijk aan de som van de verdampingswarmte en het elektrisch vermogen, wat leidt tot indirecte CO₂-emissies.
Directe emissies door koudemiddelen worden bepaald als het product van de massa koudemiddelverliezen en het aardopwarmingsvermogen (GWP). De huidige trend is de vervanging van koudemiddelen met een hoge GWP door milieuvriendelijkere alternatieven met een GWP lager dan 150.

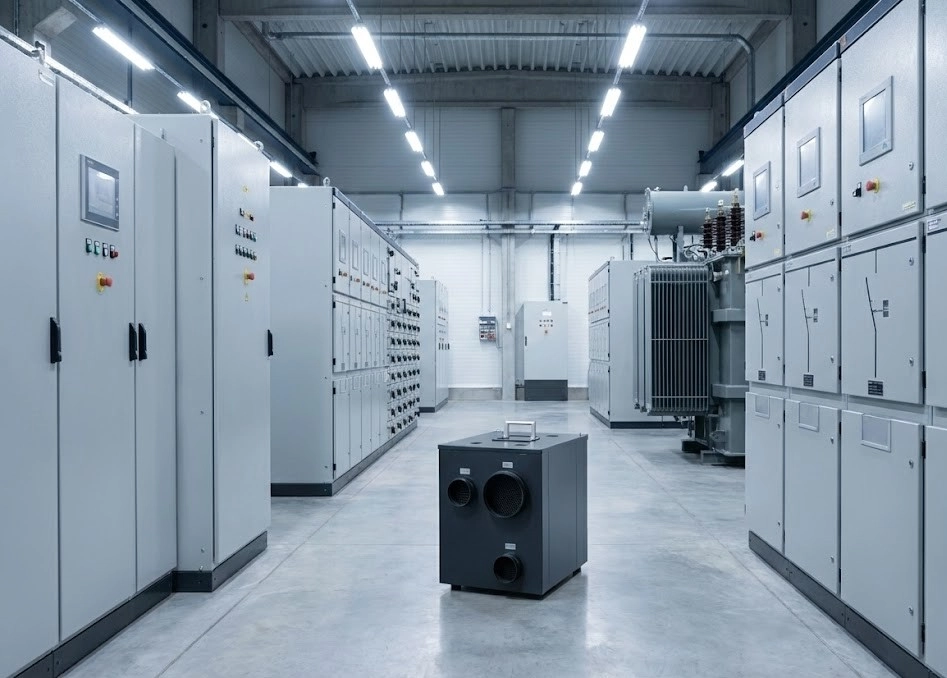

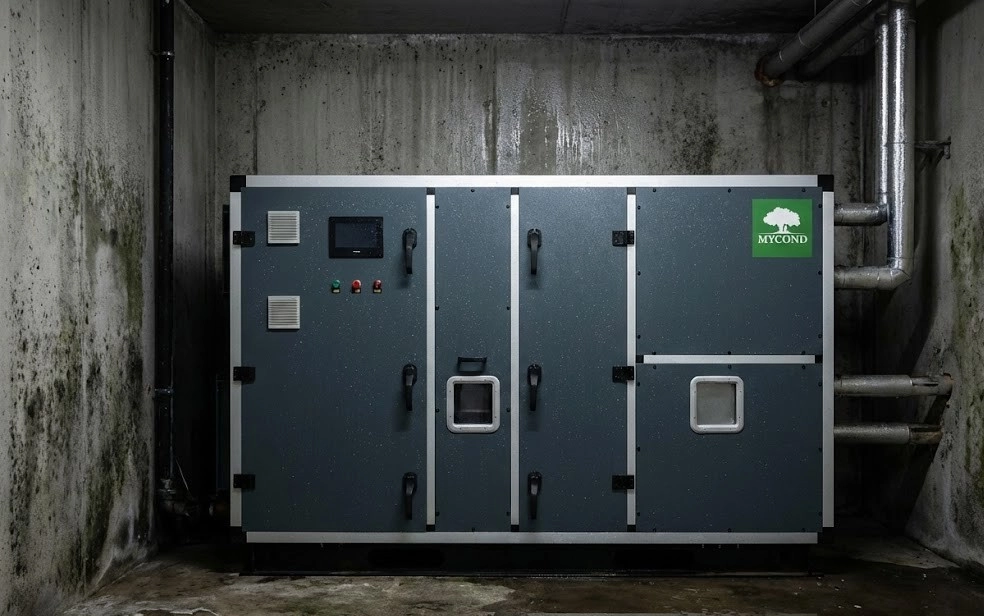

Energie- en koolstofprofiel van adsorptie-ontvochtiging
Adsorptie-ontvochtiging is gebaseerd op fysische opname van vocht door speciale materialen en de daaropvolgende regeneratie van het adsorbens door verhitting. Het adsorptieproces gaat gepaard met de vrijgave van sorptiewarmte, terwijl regeneratie vereist dat de lucht wordt opgewarmd tot 120-180°C.
Het specifieke energieverbruik voor regeneratie wordt bepaald door de opwarming van de lucht, de desorptiewarmte en de efficiëntie van warmteterugwinning. Energiebronnen voor regeneratie kunnen elektrische verwarmingselementen, gasbranders, warm water of stoom zijn, elk met een verschillende koolstofintensiteit.
Belangrijke factoren in de koolstofvoetafdruk van adsorptiesystemen zijn drukverliezen, die de belasting op de ventilatoren verhogen, en de mogelijkheid tot warmteterugwinning na de adsorber. De regeneratietemperatuur beïnvloedt aanzienlijk de balans tussen energieverbruik en systeemprestaties.
Energie- en koolstofprofiel van ventilatie-ontvochtiging
Ventilatie-ontvochtiging is gebaseerd op het vervangen van vochtige binnenlucht door drogere buitenlucht. De effectiviteit van deze methode hangt af van het verschil in vochtgehalte tussen buiten- en binnenlucht.
De klimatologische toepasbaarheid van de methode wordt bepaald door het aantal uren per jaar waarin het vochtgehalte van de buitenlucht lager is dan binnen. Voor de klimaatomstandigheden in Nederland bedraagt dit ongeveer 5000-6000 uur per jaar.
Het energieverbruik voor thermische behandeling van de toevoerlucht omvat de verwarmingswarmte in het stookseizoen en koeling in de zomer. Warmteterugwinning verlaagt deze belasting met een aandeel dat overeenkomt met het rendement van het warmteterugwinningssysteem (meestal van 0,5 tot 0,85).
Algoritme voor technologiekeuze op basis van minimale CO₂-emissies
Om de optimale ontvochtigingstechnologie te kiezen met het oog op minimalisering van CO₂-emissies, dient het volgende algoritme te worden gevolgd:
- Bepaal de jaarlijkse hoeveelheid te verwijderen vocht uit de vochtbalans
- Bereken het specifieke energieverbruik voor elke technologie
- Houd rekening met de impact op het hoofd-HVAC-systeem
- Vermenigvuldig het energieverbruik met de omrekenfactor en de koolstofintensiteit
- Voeg de directe emissies van het koudemiddel toe
- Tel op buiten de systeemgrenzen
- Vergelijk de technologieën
Randvoorwaarden voor de keuze: als de luchttemperatuur lager is dan 15°C heeft adsorptie-ontvochtiging een voordeel; als het vochtgehalte van de buitenlucht meer dan 4000 uur per jaar lager is dan binnen, is ventilatie-ontvochtiging effectiever; als er een afnemer van laagtemperatuurwarmte is, heeft condensatie-ontvochtiging met warmteterugwinning een voordeel.
Warmteterugwinning van condensatiewarmte: berekening van het reductiepotentieel van emissies
De maximale warmteterugwinning van een condensatie-ontvochtiger is gelijk aan het product van de vochtcapaciteit en de verdampingswarmte plus het elektrisch vermogen. Deze warmte kan worden gebruikt voor verschillende afnemers van laagtemperatuurwarmte, zoals warm tapwater (50-60°C), zwembadverwarming (26-28°C), luchtverwarming (35-50°C) of industriële processen.
Het temperatuurpotentieel van warmteterugwinning wordt bepaald door de condensatietemperatuur, die doorgaans 40 tot 55°C bedraagt voor ontvochtiging bij +20°C. Het rendement van de warmtewisselaar houdt rekening met een minimaal temperatuurverschil van 3 tot 5 K.
De emissiereductie bij vervanging van een ketel of warmtepomp door teruggewonnen warmte hangt af van de koolstofintensiteit van de vervangen bron. De economische haalbaarheid van warmteterugwinning wordt bepaald door de terugverdientijd, die meestal tussen 2 en 7 jaar ligt.
Berekening van de totale koolstofvoetafdruk van een ontvochtigingssysteem: TEWI-methodiek
De Totale Equivalente Opwarmingsimpact (TEWI) voor condensatie-ontvochtigingssystemen wordt berekend als de som van drie componenten:
- Het product van het aardopwarmingsvermogen en de jaarlijkse koudemiddelverliezen over de levensduur
- Het product van het aardopwarmingsvermogen en de vullingsmassa, vermenigvuldigd met het verschil tussen één en het terugwinningspercentage bij afvoer
- Het product van de levensduur, het jaarlijkse energieverbruik, de koolstofintensiteit van elektriciteit en de omrekenfactor voor primaire energie
Voor adsorptiesystemen wordt de methodiek aangepast met inachtneming van de specifieke energiebronnen voor regeneratie. De technologiebepaling is gebaseerd op normalisatie naar kilogram CO₂-equivalent per kilogram verwijderd vocht per jaar of per vierkante meter per jaar.
Integratie met hernieuwbare energiebronnen: berekening van de reductie van de koolstofvoetafdruk
Voor de regeneratie van het adsorbens kunnen warmtepompen worden gebruikt met een prestatiecoëfficiënt van 2,0 tot 3,5 bij een regeneratietemperatuur van 120 tot 140°C. Zonnecollectoren kunnen eveneens worden toegepast voor regeneratie, rekening houdend met de benodigde oppervlakte, die afhankelijk is van de regeneratiewarmte, de gemiddelde instraling en het rendement van de collector.
Fotovoltaïsche (PV-)systemen voor condensatie-ontvochtigers maken het mogelijk CO₂-emissies te verminderen evenredig aan de dekkingsgraad van de belasting. De dekkingsfactor is gelijk aan het product van het PV-vermogen en de opwekduur, gedeeld door het jaarlijkse energieverbruik.
Een integrale beoordeling van hernieuwbare energiebronnen moet zowel de emissies van de productie van de apparatuur (ingebedde koolstof) als de reductie van operationele emissies in aanmerking nemen.
Invloed van de koolstofintensiteit van het energienet op de technologiekeuze
De koolstofintensiteit van elektriciteit varieert van 50 g CO₂/kWh in landen met voornamelijk waterkracht en kernenergie (Noorwegen, Zweden) tot 800 g CO₂/kWh in landen met kolengestookte opwekking (Polen). In Nederland bedraagt deze waarde ongeveer 300-350 g CO₂/kWh.
De methodiek voor het bepalen van de koolstofintensiteit is gebaseerd op officiële gegevens van netbeheerders. Voor een zinvolle technologievergelijking moeten lokale waarden van koolstofintensiteit worden gehanteerd.
Bij een lage koolstofintensiteit (100 g CO₂/kWh) heeft condensatie-ontvochtiging met een prestatiecoëfficiënt van 2,5 een voordeel ten opzichte van adsorptie met gasregeneratie. Bij een hoge koolstofintensiteit (700 g CO₂/kWh) kan adsorptie-ontvochtiging met gasregeneratie een lagere koolstofvoetafdruk hebben.
Regelgeving en systemen voor milieucertificering van gebouwen
De richtlijn energieprestatie van gebouwen (EPBD) stelt eisen aan bijna-nulenergiebouwen (nZEB), wat invloed heeft op de keuze van ontvochtigingssystemen. De F-gassenverordening 517/2014 beperkt het gebruik van koudemiddelen met een aardopwarmingsvermogen boven 2500 (vanaf 2020) en boven 150 (vanaf 2025).
Systemen voor milieucertificering van gebouwen (BREEAM, LEED, DGNB) houden rekening met de energie-efficiëntie van ontvochtigingssystemen en hun impact op de totale emissies van het gebouw. De TEWI-methodiek is een belangrijk instrument voor de certificering van ontvochtigingssystemen binnen deze standaarden.
Typische engineeringfouten en misvattingen
Belangrijkste fouten bij de beoordeling van CO₂-emissies van ontvochtigingssystemen:
- Technologieën uitsluitend vergelijken op basis van direct energieverbruik zonder rekening te houden met de impact op het HVAC-systeem
- Gebruik van een universele waarde voor koolstofintensiteit zonder rekening te houden met de lokale opwekstructuur (fout tot 400%)
- Het negeren van directe emissies van het koudemiddel
- Overschatting van het potentieel voor warmteterugwinning zonder de werkelijke afnemer en temperatuurmatching te berekenen
- Beoordeling van hernieuwbare bronnen op basis van geïnstalleerd vermogen zonder de benuttingsgraad te berekenen
- Vergelijking van adsorptie-ontvochtiging met elektrische regeneratie in plaats van gasregeneratie
- Geen rekening houden met degradatie van efficiëntie gedurende de levensduur
- Het negeren van ingebedde koolstof uit de productie van apparatuur
Toepassingsgrenzen van de methodieken en condities van ineffectiviteit
Het is belangrijk de beperkingen van verschillende ontvochtigingstechnologieën te kennen:
- Condensatie-ontvochtiging: bij temperaturen onder +5°C daalt de prestatiecoëfficiënt onder 1,5, waardoor de methode energetisch ongunstig wordt
- Ventilatie-ontvochtiging: alleen effectief wanneer het vochtgehalte van de buitenlucht lager is dan binnen, wat de toepassing in een vochtig klimaat beperkt
- Warmteterugwinning: bij capaciteiten onder 50 kg/dag zijn de kapitaalkosten voor WTW-systemen doorgaans economisch niet gerechtvaardigd
- Zonneregeneratie: in Noord-Europa (breedtegraad boven 55°) is de gemiddelde instraling in de winter minder dan 1 kWh/m² per dag, wat de dekkingsgraad beperkt tot 20%
- Regulatoire beperkingen: vanaf 2025 is het gebruik van koudemiddelen met een aardopwarmingsvermogen boven 150 in de EU verboden
Vergelijkende tabel van technologieën
| Ontvochtigingstechnologie | Typisch specifiek energieverbruik (kWh/kg vocht) | Koolstofintensiteit (g CO₂/kg vocht) bij 350 g CO₂/kWh | Optimale toepassingscondities | Toepassingsgrenzen |
|---|---|---|---|---|
| Condensatie | 0,7-1,2 | 600-1300 | T>15°C, aanwezigheid van warmtevraag | Inefficiënt bij T5°C |
| Adsorptie (gasregeneratie) | 1,2-2,0 | 400-800 | T15°C, lage relatieve vochtigheid | Hoge kapitaalkosten |
| Ventilatie | 0,3-0,8 | 200-700 | Vochtgehalte buitenlucht binnenlucht | Inefficiënt in vochtig klimaat |
Veelgestelde vragen
Welke ontvochtigingstechnologie heeft de laagste koolstofvoetafdruk in de klimaatomstandigheden van Nederland?
In de klimaatomstandigheden van Nederland heeft ventilatie-ontvochtiging gedurende het grootste deel van het jaar de laagste koolstofvoetafdruk, omdat het vochtgehalte van de buitenlucht ongeveer 5000-6000 uur per jaar lager is dan binnen. Bij een koolstofintensiteit van elektriciteit van 350 g CO₂/kWh levert ventilatie-ontvochtiging met warmteterugwinning circa 300-500 g CO₂/kg verwijderd vocht, vergeleken met 600-1300 g CO₂/kg voor condensatie-ontvochtiging.
Hoe bereken je het economische effect van warmteterugwinning van condensatiewarmte?
Het economische effect van warmteterugwinning wordt berekend met de formule: Jaarlijkse besparing = Q(terugwinning) × Bedrijfsuren × Energieprijs - Operationele kosten. Terugverdientijd = Kapitaalkosten / Jaarlijkse besparing. Voor een systeem met een capaciteit van 100 kg/dag bedraagt de warmteterugwinning ongeveer 70 kW, wat bij 8760 bedrijfsuren per jaar en een warmteprijs van 0,08 euro/kWh een jaarlijkse besparing van 49.000 euro oplevert.
Hoe verandert de technologiekeuze voor ontvochtiging bij een volledige overgang naar hernieuwbare energie?
Bij een overgang naar 100% hernieuwbare energie met een koolstofintensiteit van circa 50 g CO₂/kWh wordt condensatie-ontvochtiging de meest ecologische oplossing, mits effectieve warmteterugwinning. De koolstofintensiteit van condensatie-ontvochtiging daalt dan tot 90-150 g CO₂/kg vocht, aanzienlijk lager dan bij adsorptie met gasregeneratie (400-500 g CO₂/kg).
Hoe houd je rekening met seizoensvariaties in de efficiëntie van ontvochtigers bij het berekenen van jaarlijkse emissies?
Om rekening te houden met seizoensvariaties in efficiëntie moet het jaar worden opgesplitst in karakteristieke perioden, voor elke periode moeten gemiddelde bedrijfsparameters (prestatiecoëfficiënt, capaciteit) worden bepaald, en de emissies per periode worden berekend en opgeteld. Voor een condensatie-ontvochtiger kan de prestatiecoëfficiënt variëren van 2,0 in de winter tot 3,5 in de zomer, wat de koolstofvoetafdruk respectievelijk doet variëren van 600 tot 350 g CO₂/kg vocht.
Wat zijn de belangrijkste componenten van de TEWI-methodiek voor adsorptiedrogers?
Voor adsorptiedrogers omvat de TEWI-methodiek: 1) emissies door het energieverbruik voor regeneratie van het adsorbens, 2) emissies door extra ventilatorbelasting als gevolg van drukverlies over het adsorbens, 3) emissies door de impact op het HVAC-systeem van het gebouw (adsorptiewarmte), 4) emissies door de productie van apparatuur en adsorbens (ingebedde koolstof). Het belangrijkste verschil met condensatiesystemen is de afwezigheid van directe emissies door koudemiddelen.
Conclusies
Een integrale beoordeling van de koolstofvoetafdruk van ontvochtigingssystemen vereist niet alleen aandacht voor het directe energieverbruik, maar ook voor de impact op het totale HVAC-systeem van het gebouw. Ontvochtigingstechnologieën hebben verschillende efficiënties afhankelijk van klimaatomstandigheden, de koolstofintensiteit van het energienet en de beschikbaarheid van warmtevraag voor terugwinning.
Het algoritme voor de keuze van de optimale ontvochtigingstechnologie op basis van minimale CO₂-emissies omvat:
- Bepaling van de jaarlijkse vochtbalans van het object
- Beoordeling van de beschikbaarheid van de ventilatiemethode op basis van klimaatdata
- Berekening van de totale equivalente opwarmingsimpact voor alle alternatieven
- Bepaling van het potentieel voor warmteterugwinning en hernieuwbare energiebronnen
- Vergelijking van technologieën met inachtneming van alle directe en indirecte emissies
Een correct uitgevoerde beoordeling van de koolstofvoetafdruk maakt het mogelijk de CO₂-emissies van ontvochtigingssystemen met 30-60% te verlagen zonder verhoging van de kapitaalkosten, wat deze methodiek tot een belangrijk instrument maakt voor ecologisch georiënteerd ontwerp.
