Compacte cassette

Het vernieuwde ontwerp van het paneel heeft kleinere afmetingen en vloeiendere lijnen. Dit maakt het de ideale oplossing voor compacte ruimtes
Koelvermogen: 1.50 ... 4.50 kW
Verwarmingscapaciteit: 1.70 ... 5.00 kW

Wil je kopen of heb je vragen?
Compacte cassette

Belangrijkste kenmerken:

  • Paneelontwerp max 620x620 afmetingen, maximale compatibiliteit met moduleplafonds
  • Onafhankelijke regeling van de 4 schoepen
  • 6 positioneringsniveaus per afzonderlijke lamel, met 1296 mogelijke combinaties
  • DC inverter ventilatormotor 5 ventilatorsnelheden ALLEEN selecteerbaar met bedrade regelaar MWI-R201ABK en met draadloze regelaar MIR-RS01
  • Standaard condensaatafvoerpomp
  • Voorbereiding voor toevoer van verse lucht (voorgesneden)

MyCond Compact cassette verbeterde elementindeling

Іmooie ruimte

Voor gemakkelijke toegang tot afvoeraansluiting en bedieningspaneel

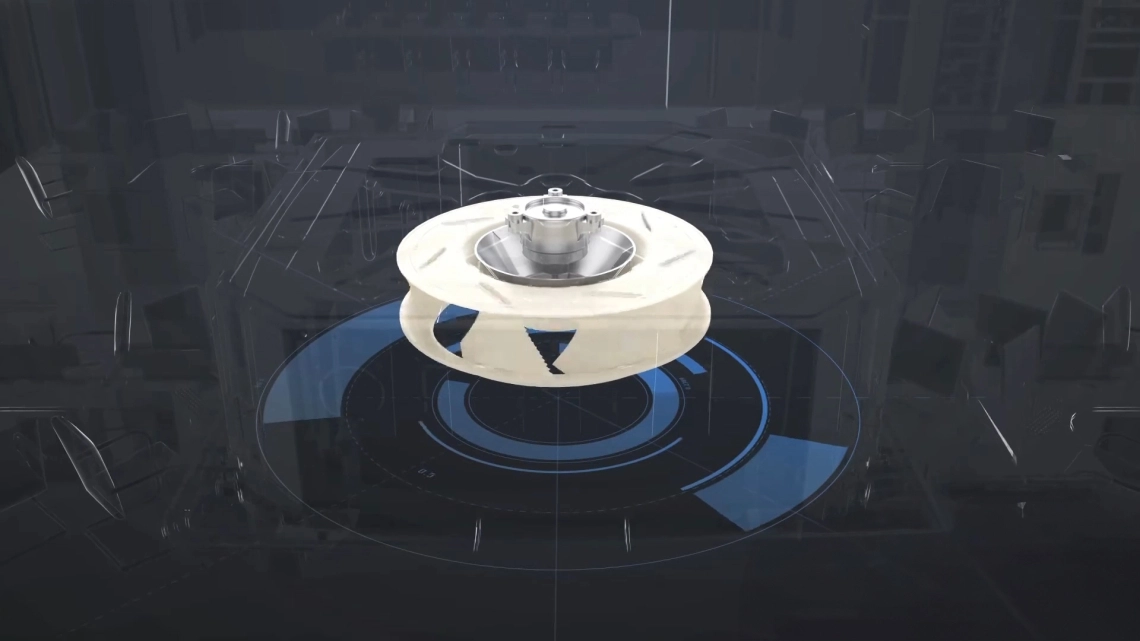

Ventilator met gelijkstroommotor

MyCond Compact cassette met DC-motoraandrijving

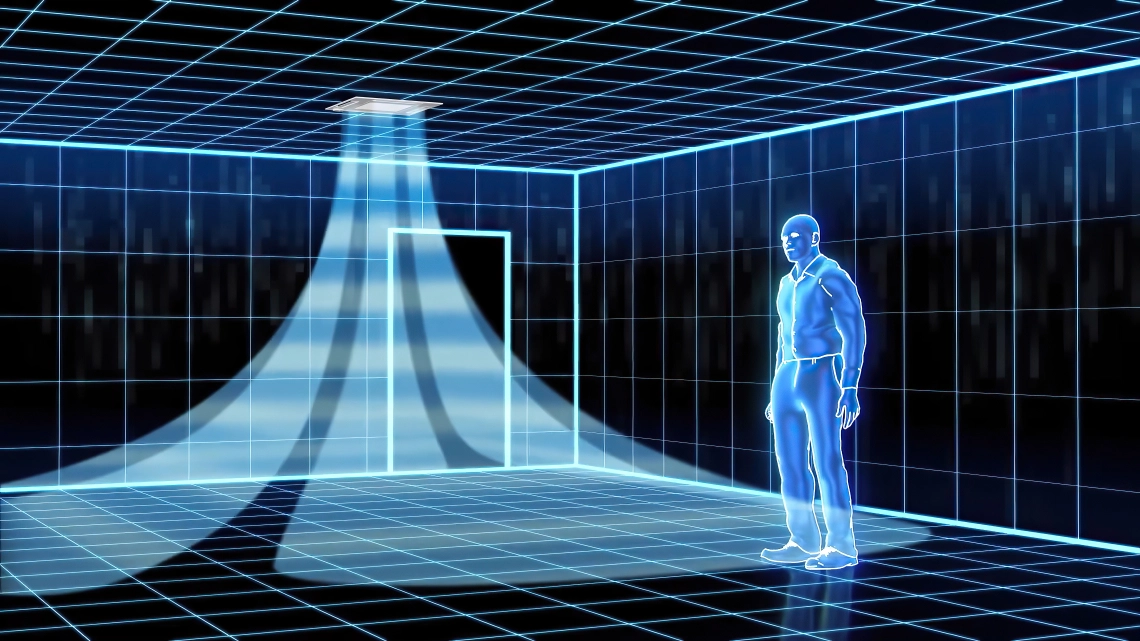

4-weg luchtstroom

De geconditioneerde lucht wordt in alle richtingen uit de unit geblazen, waardoor de hele ruimte gelijkmatig wordt gekoeld of verwarmd.

MyCond Compact cassette luchtstroomregeling voor binnen

Specificaties Eenheden MIBC-05X1EV1AD MIBC-07X1EV1AD MIBC-09X1EV1AD MIBC-12X1EV1AD MIBC-16X1EV1AD
Capaciteit
Koeling kW 1,50 2,20 2,80 3,60 4,50
Verwarming kW 1,70 2,50 3,20 4,00 5,00
Elektrische parameters
Stroomvoorziening Ph/V/Hz 1/220~230/50/60
Ventilatie
Luchtstroom (H/M/L) m3/u 650/540/430 700/590/480
Geluidsdruk
(H/M/L)
dB(A) 32/30/29 32/30/29 32/30/29 33/30/29 33/30/29
Geluidsvermogen
(H/M/L)
dB(A) 46/44/43 46/44/43 46/44/43 47/44/43 47/44/43
Installatie - Afmetingen
Netto afmetingen
(BxDxH)
mm 570x570x260
Verpakte eenheid
afmetingen
(BxDxH)
mm 718x680x380
Netto/bruto
gewicht
Kg 16,0/19,0 16,0/19,0 16,0/19,0 19,0/22,0 19,0/22,0
Ø Vloeistofleiding mm (inch) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4) 6,35 (1/4)
Ø Gasleiding mm (inch) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 12,70 (1/2) 12,70 (1/2)
Раnel
Model MB-620KB MB-620KB MB-620KB MB-620KB MB-620KB
Netto afmetingen paneel
(BxDxH)
mm 620x620x60 620x620x60 620x620x60 620x620x60 620x620x60
Afmetingen verpakking
(BxDxH)
mm 660x660x115 660x660x115 660x660x115 660x660x115 660x660x115
Paneel Netto/bruto
gewicht
Kg 3.1/4.8 3.1/4.8 3.1/4.8 3.1/4.8 3.1/4.8

Afmetingen

MIBC-05X1EV2AD MIBC-07X1EV2AD MIBC-09X1EV2AD MIBC-12X1EV2AD MIBC-16X1EV2AD MIBC-18X1EV2AD

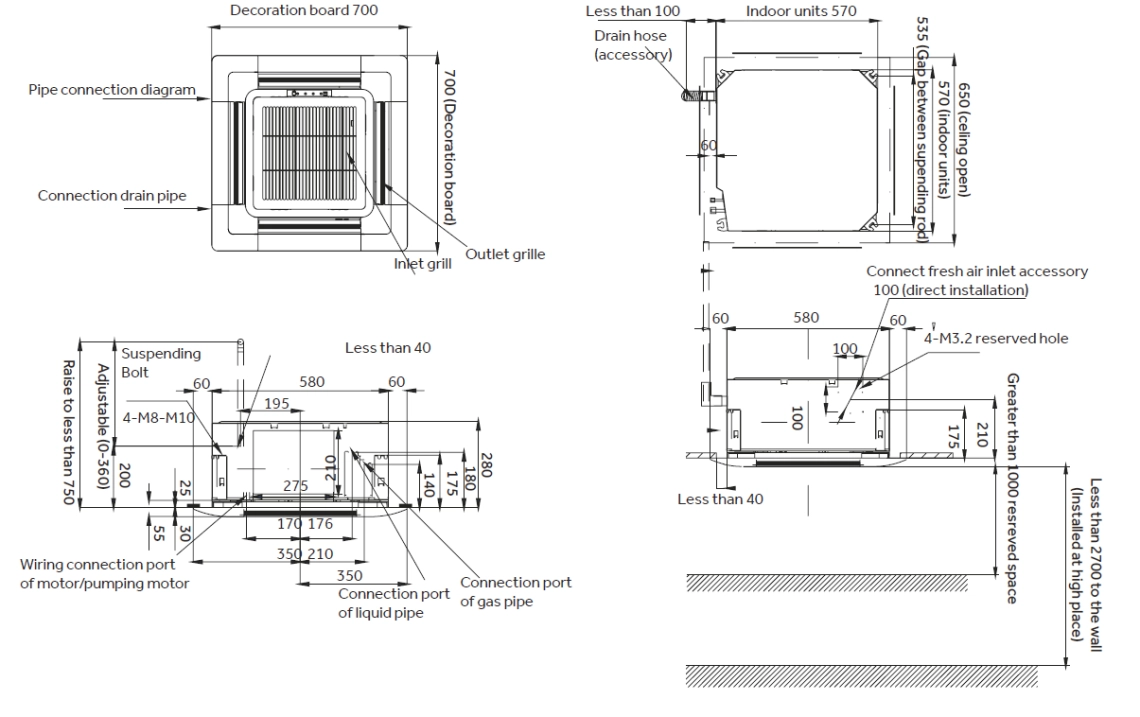

Totale afmetingen MyCond Compact cassette
