Hydro box

Mycond hydro unit maakt het mogelijk om VRF systemen te gebruiken om gebruikers te voorzien van comfortabele airconditioning, warm water verwarming en sanitair warm water. Deze oplossing is geschikt voor zowel woongebieden als commerciële gebieden, zoals woningen, kantoorgebouwen, hotels, ziekenhuizen, enz.

Koelvermogen: 7 ... 28 kW

Verwarmingscapaciteit: 9 ... 31 kW

Wil je kopen of heb je vragen?

Mycond

Hydro Box

Belangrijkste kenmerken:

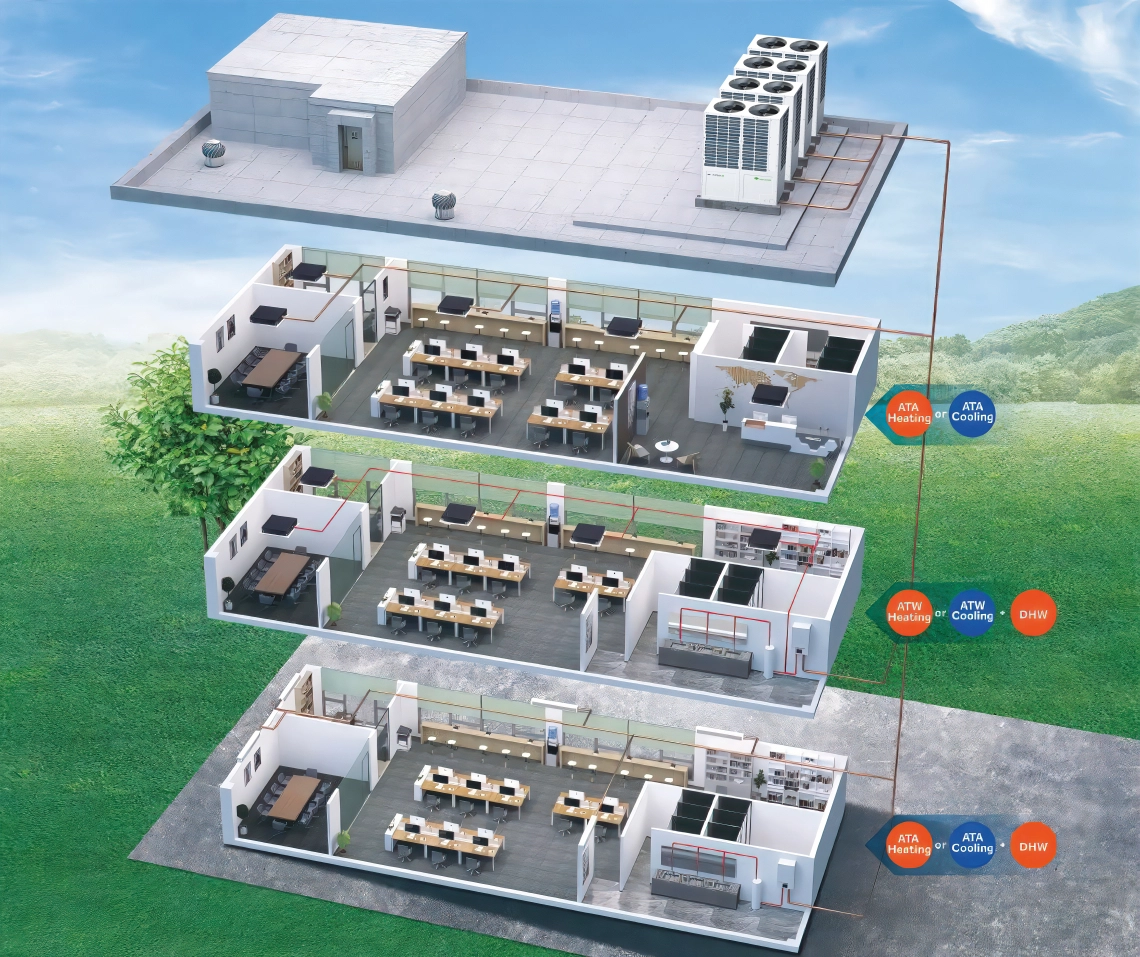

Geïntegreerde oplossingen (ATA, ATW, DHW) In één systeem
Stijlvol uiterlijk
Wateruittredetemperatuur tot 50ºC.
Combinatie van meerdere modules voor grotere capaciteitsvraag
Ruimtebesparend type voor wandmontage
Aansluitbaar op MRF S
Eenvoudig onderhoud dankzij gepatenteerd ontwerp

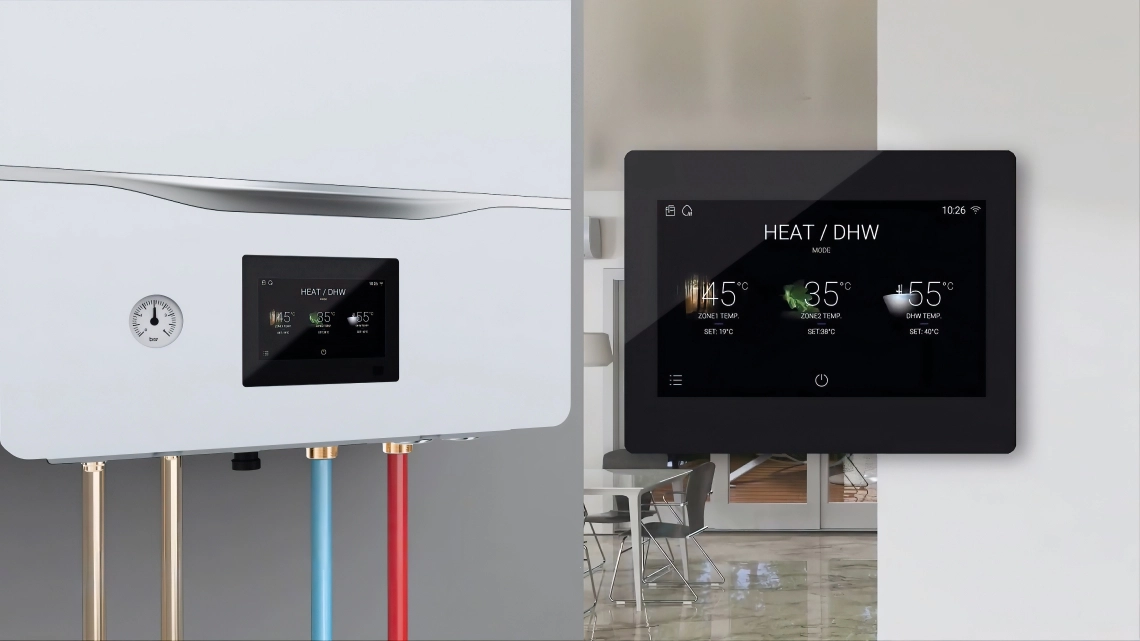

MyCond Hydro box touch bedieningspaneel

Eenvoudige bediening

5-inch kleurrijke controller met volledig aanraakscherm.

Complete hydraulische componenten

De binnenunit bestaat uit de volgende hoofdonderdelen: Pomp (behalve maat 96), expansievat (behalve maat 96), platenwarmtewisselaar, veiligheidsgroep, differentiële drukschakelaar, watermeter, waterfilter.

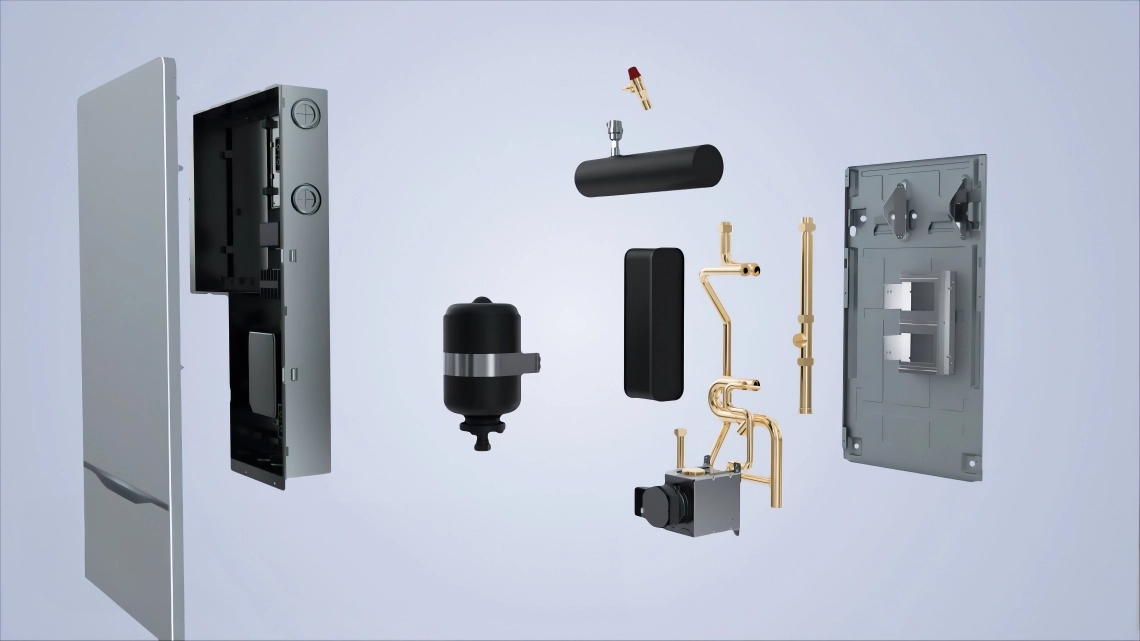

MyCond Hydro box ontwerp van interne componenten

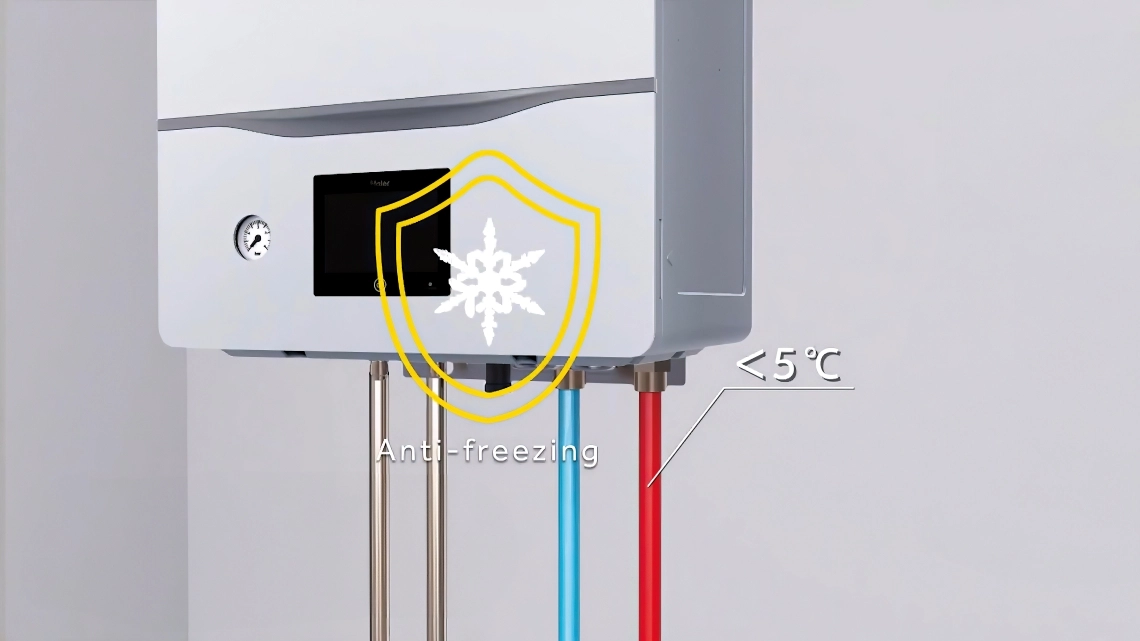

MyCond Hydro box vorstbescherming

Antivriesfunctie

Beschermt hydraulische onderdelen tegen beschadiging.

Circulatie voor vorstbescherming

Wanneer de temperatuur tot een bepaald niveau daalt, wat duidt op kans op vorst- of ijsvorming, wordt de antivriesfunctie geactiveerd.

MyCond Hydro circulatiebox voor vorstbescherming

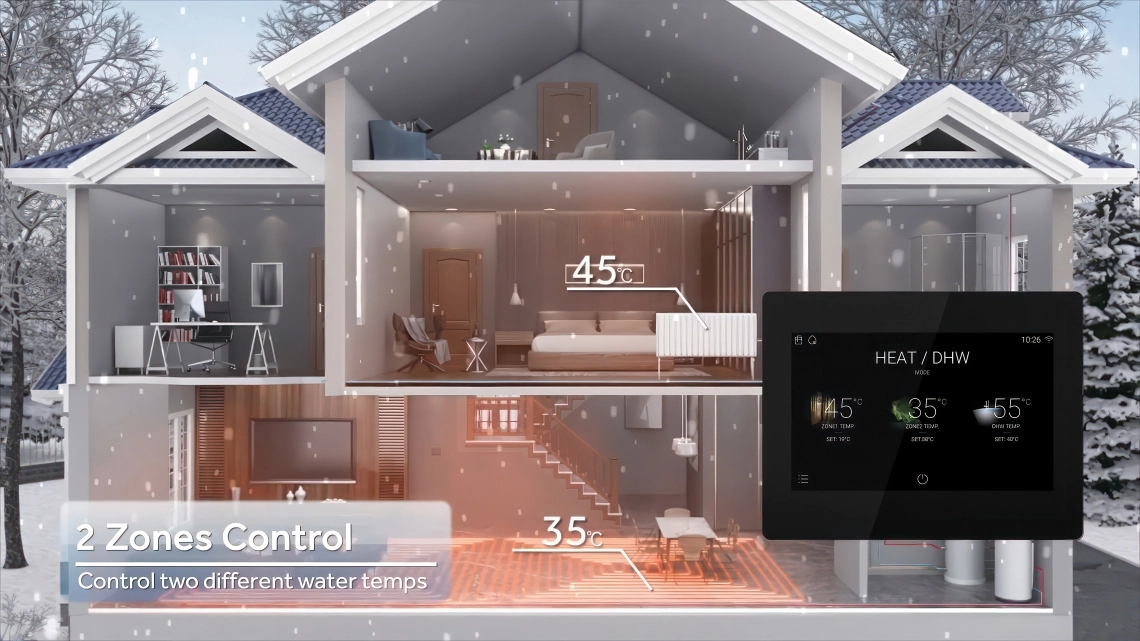

MyCond Hydro box twee afzonderlijke circuits met verschillende vereisten

Regeling van twee afzonderlijke circuits voor kamers met verschillende vereisten

MyCond Hydro-box verwarming, koeling en warmwatersysteem voor een bedrijvencentrum

Model/Binnenunit		Eenheden	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Koeling (1)	kW	7	14	28
Nominaal vermogen	Verwarming (2)		9	16	31
Afmetingen Eenheid	H/B/D		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Gewicht eenheid		kW	56	56	52
Installatieplaats	Binnen/buiten		Binnen	Binnen	Binnen
	Alleen hydro module	%	80-100%	80-100%	80-100%
	Hydrobox+IDU's	%	Totaal 50-130% (Hydro box 0-80%)
Koeling Omgeving	Min. - Max.		10~43	10~43	10~43
Koelwaterzijde	Min. - Max.	°C	5~20	5~20	5~20
Verwarming	Min. - Max.	°C	-20~24	-20~24	-20~24
Waterzijde	Min. - Max.	°C	20~50	20~50	20~50
Geluidsdrukniveau	Koelen/Verwarmen	dB(A)	29/ 32	29/ 32	29/ 32
Geluidsvermogen		dB(A)	42	46	48
Water Debiet	Min-Standaard	L/min	18/26	32/46	63/90
Diameter leiding watercircuit	Inlaat	inch^,,	1	1	1-1/4
	Uitlaat	inch^,,	1	1	1-1/4
Type koelmiddel			R410A	R410A	R410A
Gaszijde - Type aansluiting		mm	15.88	15.88	19.05
Vloeistofzijde - Type aansluiting		mm	9.52	9.52	9.52
Voeding		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Odu compatibiliteit			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

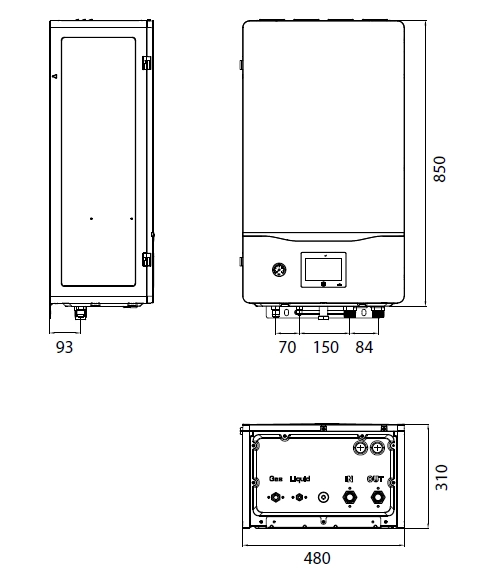

Afmetingen

MyCond Hydro box totale afmetingen - 1

Afmetingen

MyCond Hydro box totale afmetingen - 2
