Laag ESP slank kanaal
Belangrijkste kenmerken:
- Ideaal voor slaapkamers, hotelkamers en rustige omgevingen
- Uiterst slank: hoogte slechts 185 mm
- Klaar voor verse lucht (voorgesneden zijinlaat)
- Standaard condensafvoerpomp
- Converteerbare luchtinlaat: lager of achteraan door standaard het paneel te verplaatsen
- Stille werking
- Ontworpen voor vrije montage zonder kanaal of met korte kanalen. Instelbare ESP 0/15/30 Pa door gebruik met bedrade regelaars: MWI-R101ABT, MWIR201ABK (alleen versie met gelijkstroomventilator)
- Mogelijkheid tot bediening via IR-afstandsbediening met decoratief paneel met IR-ontvanger of aparte IR-ontvanger MIR-B101DB
- Optionele UVC-lamp om de lucht die door de unit stroomt te steriliseren
- Optioneel esthetisch decoratief paneel: inlaat en uitlaat (met louvres)
- Optionele DC inverter ventilatormotor
Aangepaste esp super slank besparen installatieruimte behendig en handig

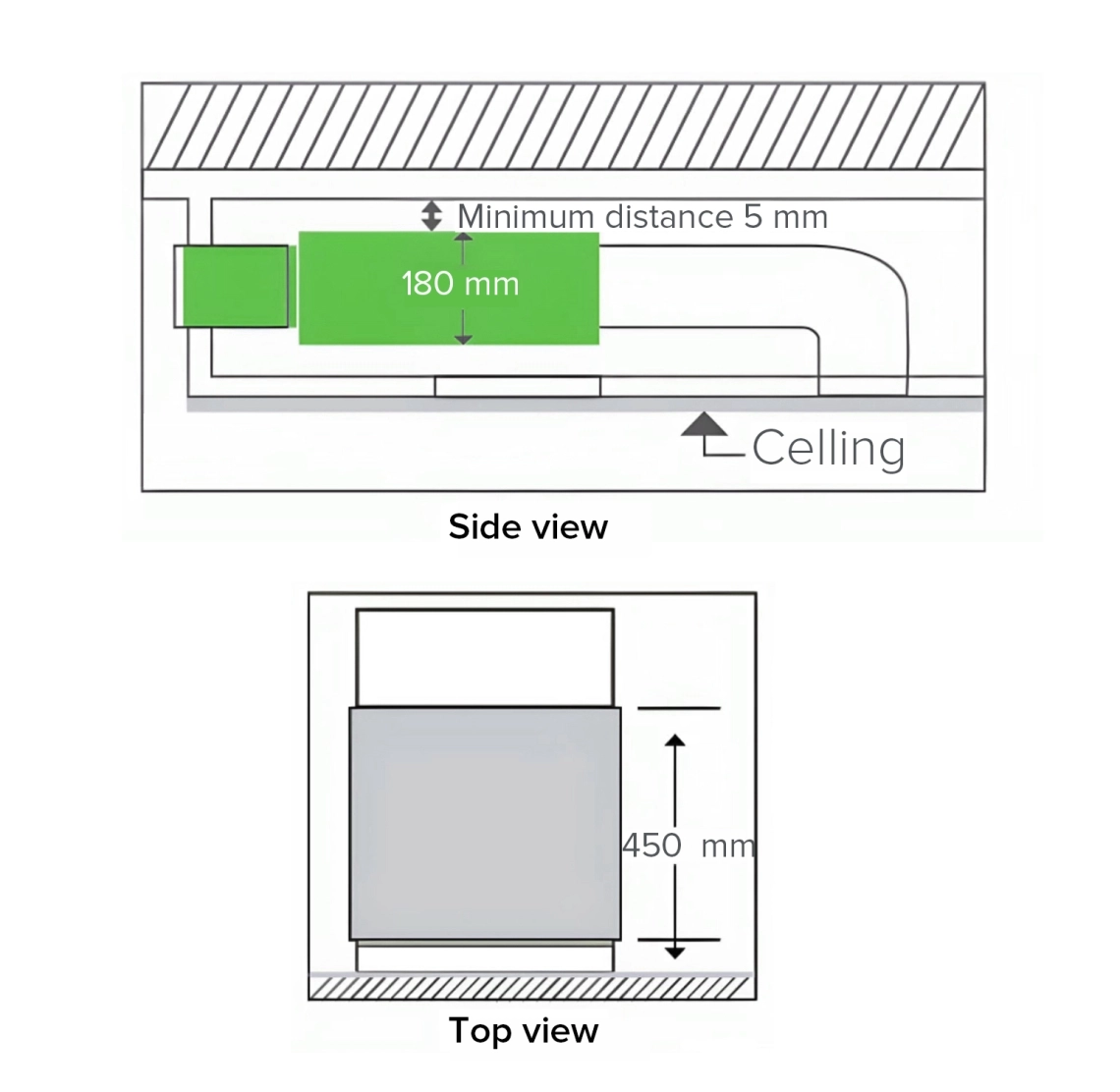

Met een rompdikte van slechts 180 mm gemakkelijk te installeren in de hoogte van smalle woonplafonds, een rompdiepte van slechts 450 mm bespaart plafondruimte en werkt volledig samen met de binnenhuisdecoratie.
Stille werking
- Hoog rendement model * Hoog rendement borstelloze DC motor, snelheid traploze aanpassing, kan zeven luchttoevoer te bereiken, sterk verminderen bedrijfsgeluid
- Door het redelijke ontwerp van de thermische componenten van de binnenunit en het interne luchtkanaal, wordt de windsnelheid van vier blokken, een stille werking gerealiseerd. Opmerking: Het standaardmodel van AC-motor is ook beschikbaar

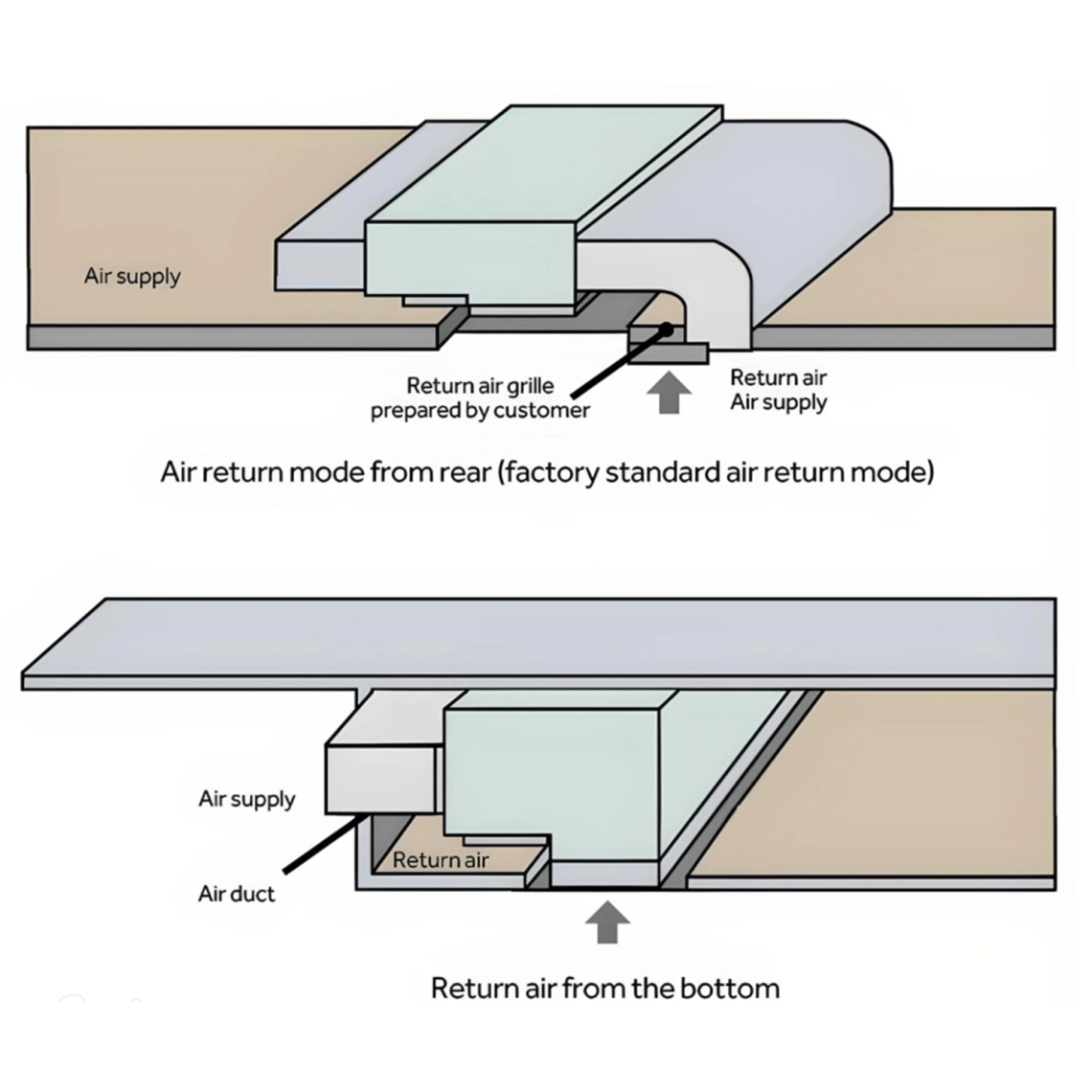

Selectie van de luchtafvoermodus volgens de plaatselijke omstandigheden - gebruiksvriendelijkere installatie
Met twee luchtafvoermodi, aan de onder- en achterkant, is de installatie binnenshuis flexibeler en handiger. Gebruikers kunnen het beste installatieschema kiezen op basis van de kenmerken van de binnenhuisinrichting. Opmerking: Als er voldoende installatieruimte is, is het aan te raden om de terugvoermodus aan de zijkant te gebruiken, die het geluid effectief kan verminderen.

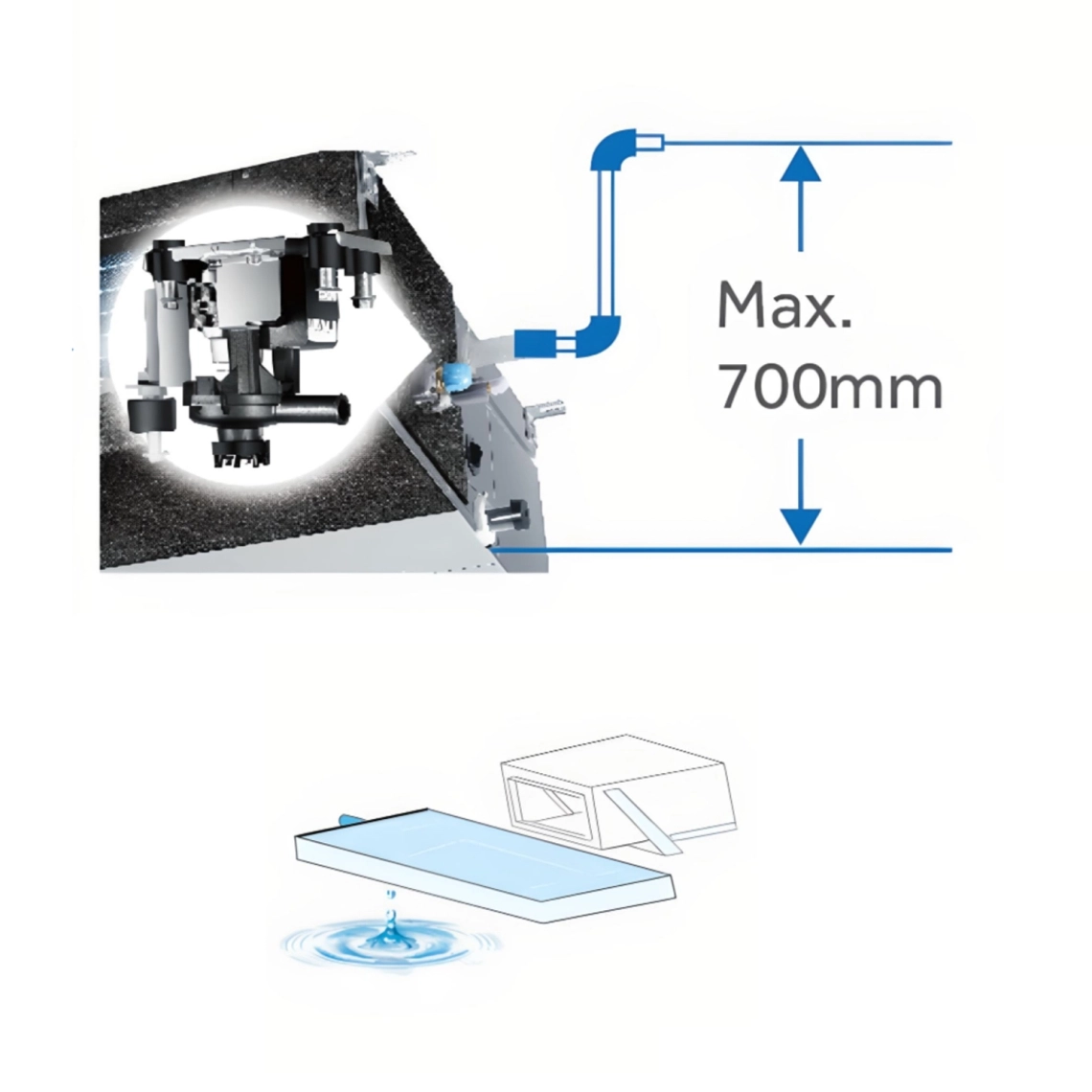

Hoogheffende afvoerpomp
Standaard condensaatwater opvoerpomp, standaard opvoerhoogte 700 mm, speciale modellen aangepast bereik tot 1200 mm, en ingebouwde vlotterschakelaar, handig om samen te werken met de werkelijke situatie van de locatie, condensaatwater afvoer airconditioning.

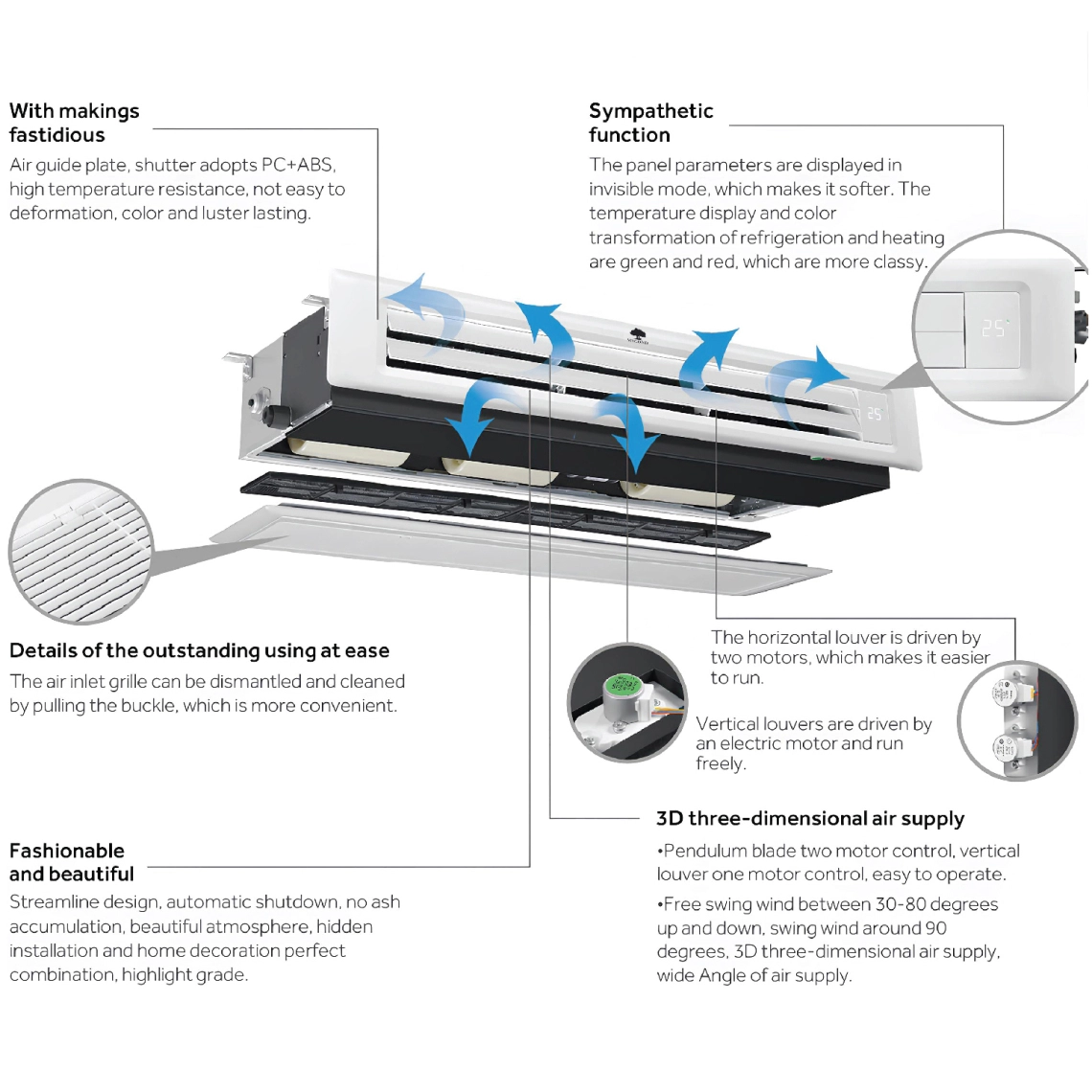

3D driedimensionale luchttoevoer

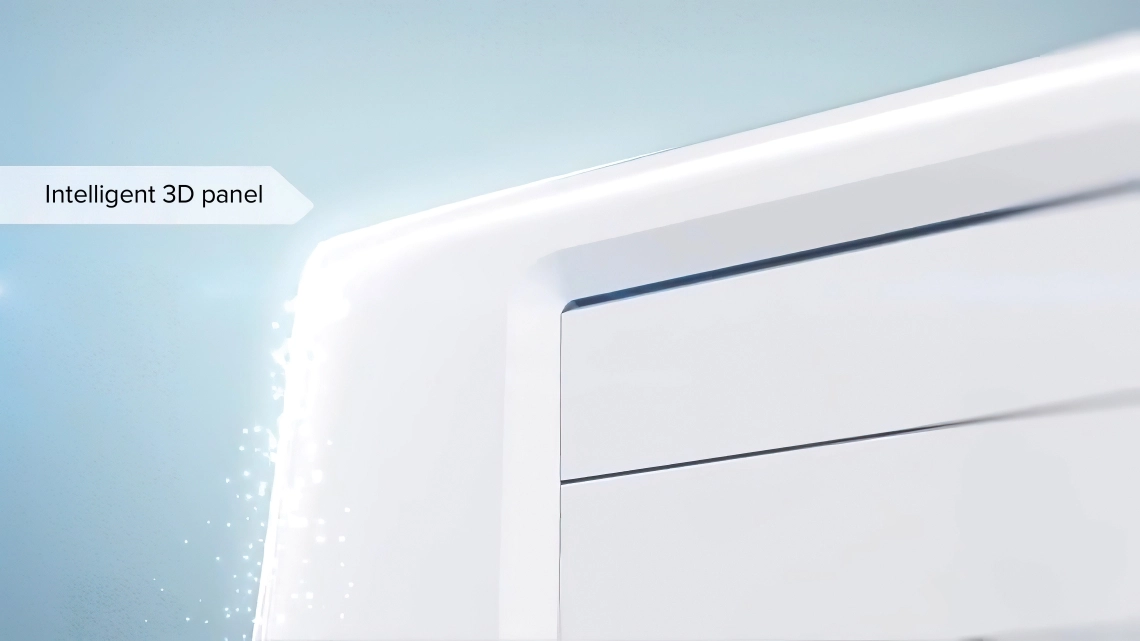

Optionele decoratieve panelen voor luchtinlaat/uitlaat
Met de decoratieve panelen kunt u de inlaat- en uitlaatroosters harmonieus in het interieur inpassen.
3D luchtstroom
Dankzij de aanwezigheid van afzonderlijke bedieningselementen voor verticale en horizontale louvres kun je een comfortabele 3D-luchtstroom creëren in de gewenste richting.

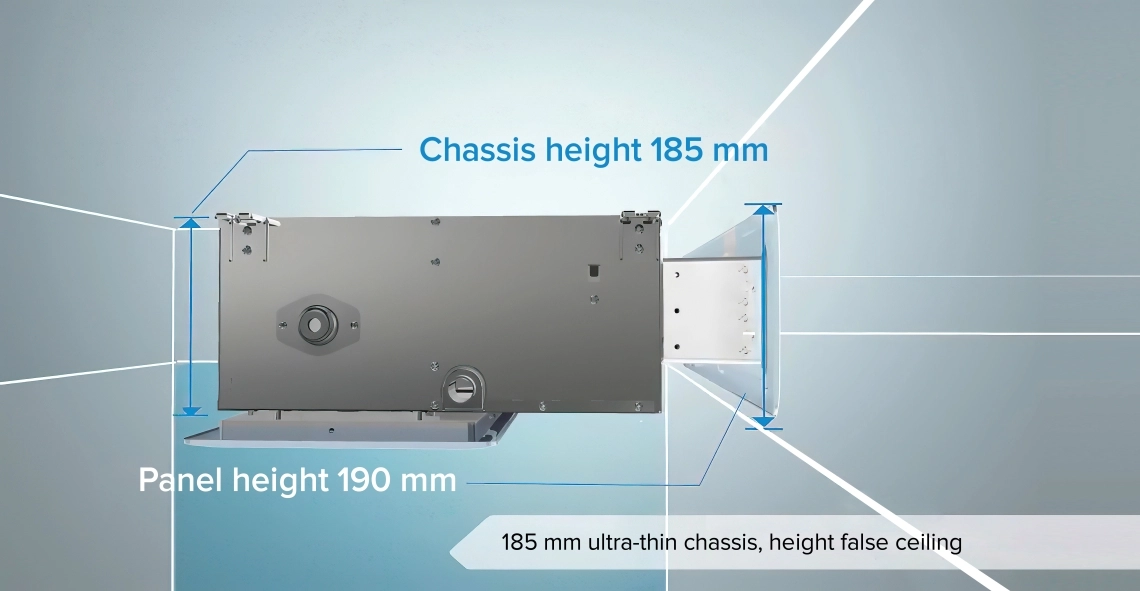

Superslank ontwerp
De hoogte van de lage ESP slanke kanaalunit is slechts 185 mm, wat toonaangevend is in de industrie en zorgt voor de kleinste plafondval.
Aanpasbare esp door bedrade controller
De ESP kan worden ingesteld met de bedrade regelaars MWIR201ABK of MWI-R101ABT. En de installateur hoeft geen ladders te beklimmen om de instellingen te maken. Er zijn 3 ESP-stappen beschikbaar (alleen DCfan-versie): 0/15/30 Pa.
| Specificaties | Eenheden | MIDS-05X1EV1AA | MIDS-07X1EV1AA | MIDS-09X1EV1AA | MIDS-12X1EV1AA | MIDS-16X1EV1AA | MIDS-18X1EV1AA | MIDS-24X1EV1AA |
| Capaciteit | ||||||||
| Koeling | kW | 1,50 | 2,20 | 2,80 | 3,60 | 4,50 | 5,60 | 7,10 |
| Verwarming | kW | 1,70 | 2,50 | 3,20 | 4,00 | 5,00 | 6,30 | 8,00 |
| Elektrische parameters | ||||||||
| Stroomvoorziening | Ph/V/Hz | 1/220-230/50/60 | 1/220-230/50/60 | 1/220-230/50/60 | 1/220-230/50/60 | 1/220-230/50/60 | 1/220-230/50/60 | 1/220-230/50/60 |
| Ventilatie | ||||||||
| Luchtstroom (H/M/L) | m3/u | 430/370/310 | 480/420/360 | 480/420/360 | 550/430/370 | 600/540/460 | 800/690/580 | 930/850/750 |
| Geluidsdruk (H/M/L) |
dB(A) | 26/22/19 | 27/23/20 | 27/23/20 | 30/27/24 | 32/29/26 | 33/30/27 | 36/33/30 |
| Geluidsvermogen (H/M/L) |
dB(A) | 40/36/33 | 41/37/34 | 41/37/34 | 44/41/38 | 46/43/40 | 47/44/41 | 50/47/43 |
| Installatie - Afmetingen | ||||||||
| Afmetingen apparaat BxDxH |
mm | 850x420x185 | 850x420x185 | 850x420x185 | 850x420x185 | 850x420x185 | 1170x420x185 | 1170x420x185 |
| Verpakte eenheid afmetingen BxDxH |
mm | 1045x540x270 | 1045x540x270 | 1045x540x270 | 1045x540x270 | 1045x540x270 | 1365x540x270 | 1365x540x270 |
| Netto gewicht / Bruto gewicht |
Kg | 16,5/21,5 | 17,5/22,5 | 17,5/22,5 | 17,5/22,5 | 18,5/23,5 | 22,2/28,2 | 24,0/30,0 |
| Ø Koelmiddelleiding vloeistofzijde |
mm (inch) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 9,52 (3/8) |
| Ø Koelmiddelleiding gaszijde |
mm (inch) | 12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) | 15,88 (5/8) |
| Statische druk (standaard / max) |
Pa | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 | 0/15/30 |
| Paneel | ||||||||
| Model | M1B-890IA/D | M1B-890IA/D | M1B-890IA/D | M1B-890IA/D | M1B-890IA/D | M1B-1210IA/D | M1B-1210IA/D | |
| Afmetingen BxDxH (uitlaat paneel) |
mm | 890x190x100 | 890x190x100 | 890x190x100 | 890x190x100 | 890x190x100 | 1210x190x100 | 1210x190x100 |
| Afmetingen BxDxH (inlaat paneel met filter) |
mm | 890x290,5x32,4 | 890x290,5x32,4 | 890x290,5x32,4 | 890x290,5x32,4 | 890x290,5x32,4 | 1210x290,5x32,4 | 1210x290,5x32,4 |
| Afmetingen verpakking BxDxH |
mm | 938x335x220 | 938x335x220 | 938x335x220 | 938x335x220 | 938x335x220 | 1258x335x220 | 1258x335x220 |
| Netto gewicht / Bruto gewicht |
Kg | 4,0/5,0 | 4,0/5,0 | 4,0/5,0 | 4,0/5,0 | 4,0/5,0 | 5,0/6,0 | 5,0/6,0 |

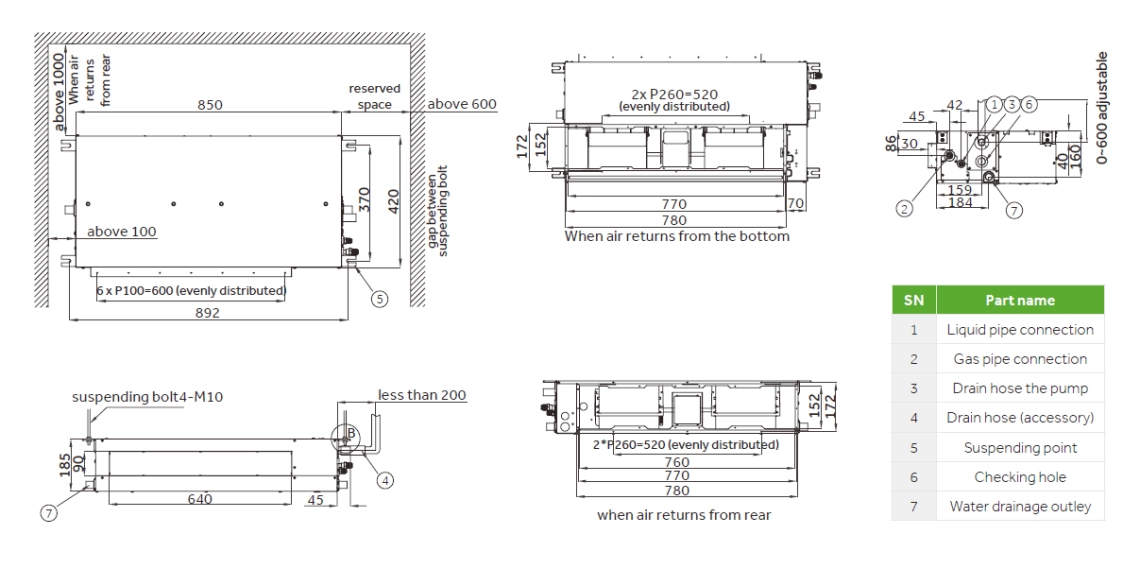

Afmetingen
MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

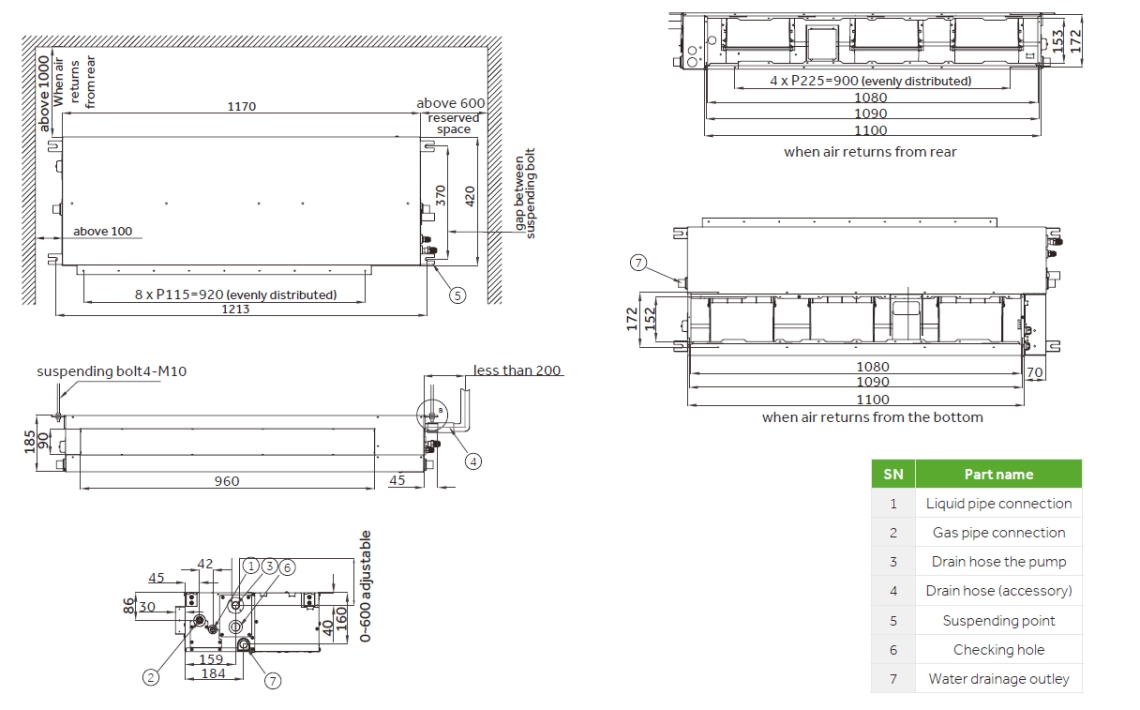

Afmetingen
MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-18X1EV2AD MIDG-24X1EV2AD MIDS-18X1EV1AA MIDS-24X1EV1AA
