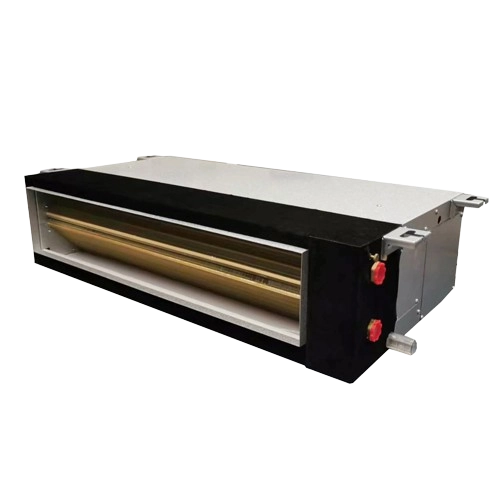

Lage ESP ventilatorconvectoren MCFDS serie
Met zijn compacte formaat en hoge efficiëntie zorgt de ventilatorconvector voor het gewenste klimaat zonder overmatig lawaai. Deze ventilatorconvector is opmerkelijk betrouwbaar en gebruiksvriendelijk en is een uitstekende keuze voor elke behoefte. Hij is ideaal voor elk type ruimte, van kantoren en winkels tot woonkamers en hotels.
Kenmerken en voordelen:
- Een centrifugaalventilator met metalen schoepen en gegalvaniseerde stalen behuizing zorgt voor een hoge betrouwbaarheid en brandwerendheid.
- Nieuw ontwerp van een V-type warmtewisselaar met een groter oppervlak.
- Compact formaat.
- Mogelijkheid om een AC- of DC-motor te kiezen.
- Statische druk tot 30 Pa.
- Laag stroomverbruik.
- Laag geluidsniveau.
- Modbus-besturing.
- Wi-Fi-besturing.
- Thermostaat is apart verkrijgbaar.

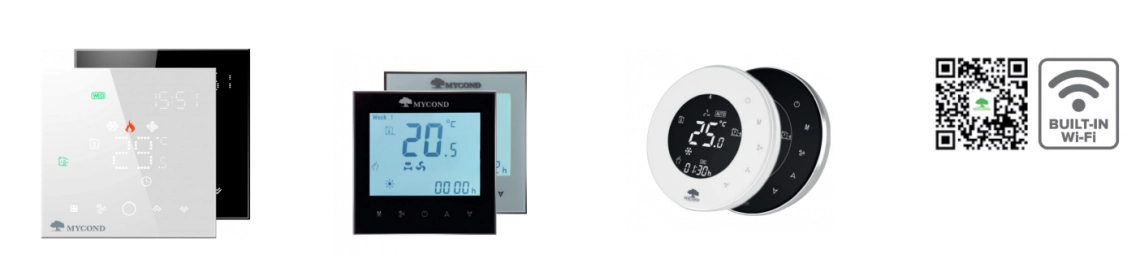

De optimale automatiseringsset voor betaalbare en eenvoudige bediening via smartphone
| Specificaties | Eenheden | MCFDS-034 | MCFDS-051 | MCFDS-068 | MCFDS-085 | MCFDS-102 | |
| Luchtstroom, hoog / medium / laag. | m3/h | 340/255/170 | 510/382/255 | 680/510/340 | 850/638/425 | 1020/765/510 | |
| Koelvermogen, hoog / medium / laag. | W | 1800/1440/1170 | 2700/2160/1755 | 3600/2880/2340 | 4500/3600/2925 | 5400/4320/3510 | |
| Verwarmingscapaciteit, hoog / medium / laag. | W | 2700/2160/1755 | 4050/3240/2633 | 5400/4320/3510 | 6750/5400/4388 | 8100/6480/5265 | |
| Externe statische druk | Pa. | 30 | 30 | 30 | 30 | 30 | |
| Geluidsniveau | dB(A) | 40 | 42 | 44 | 46 | 47 | |
| Waterverbruik | m3/u | 0,39 | 0,55 | 0,7 | 0,82 | 0,91 | |
| Daling in waterdruk | kPa | 12 | 16 | 20 | 23 | 26 | |
| Aantal ventilatoren | 1 | 2 | 2 | 2 | 2 | ||
| Ventilatormotor | Aantal motoren | 1 | 1 | 1 | 1 | 1 | |
| Lage snelheid | W | 43 | 57 | 70 | 84 | 105 | |
| Aantal rijen van de spoel | 2 | 2 | 2 | 2 | 2 | ||
| Maximale werkdruk | MPa | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| Inlaat / uitlaat waterleiding | mm | Rc3/4"(DN20) | Rc3/4"(DN20) | Rc3/4"(DN20) | Rc3/4"(DN20) | Rc3/4"(DN20) | |
| Afvoerpijp | mm | (DN20) | (DN20) | (DN20) | (DN20) | (DN20) | |
| Nettogewicht | kg | 16 | 18 | 18 | 21 | 21 | |
| Specificaties | Eenheden | MCFDS-119 | MCFDS-136 | |
| Luchtstroom, hoog / medium / laag. | m3/u | 1360/1020/680 | 1700/1275/850 | |
| Koelvermogen, hoog / medium / laag. | W | 7200/5760/4680 | 9000/7200/5850 | |
| Verwarmingsvermogen, hoog / medium / laag. | W | 10800/8640/7020 | 13500/10800/8775 | |
| Externe statische druk | Pa. | 30 | 30 | |
| Geluidsniveau | dB(A) | 48 | 48 | |
| Waterverbruik | m3/u | 1,21 | 1,34 | |
| Daling waterdruk | kPa | 27,6 | 28 | |
| Aantal ventilatoren | 3 | 4 | ||
| Ventilatormotor | Aantal motoren | 1 | 1 | |
| Lage snelheid | W | 121 | 151 | |
| Aantal rijen van de spoel | 3 | 3 | ||
| Maximale werkdruk | MPa | 1,6 | 1,6 | |
| Inlaat / uitlaat waterleiding | mm | Rc3/4"(DN20) | Rc3/4"(Ду20) | |
| Трубка для конденсату | mm | (DN20) | (DN20) | |
| Nettogewicht | kg | 25 | 30 | |
Opmerking.
1. Het koelvermogen werd getest onder de volgende omstandigheden: inlaatluchttemperatuur 27°C droge thermometer /
19,5°C natte thermometer; inlaat-/uitlaatwatertemperatuur 7°C / 12°C.
2.Het verwarmingsvermogen werd getest onder de volgende omstandigheden: inlaatluchttemperatuur 21°C met droge thermometer;
inlaatwatertemperatuur 60/50°C.
3. Geluidsniveau getest in volledig echovrijeomgeving. 3.Geluidsniveau getest in een volledig echovrije ruimte.
4. Alle prestaties en debieten zijn gegeven bij een statische druk van 30Pa.

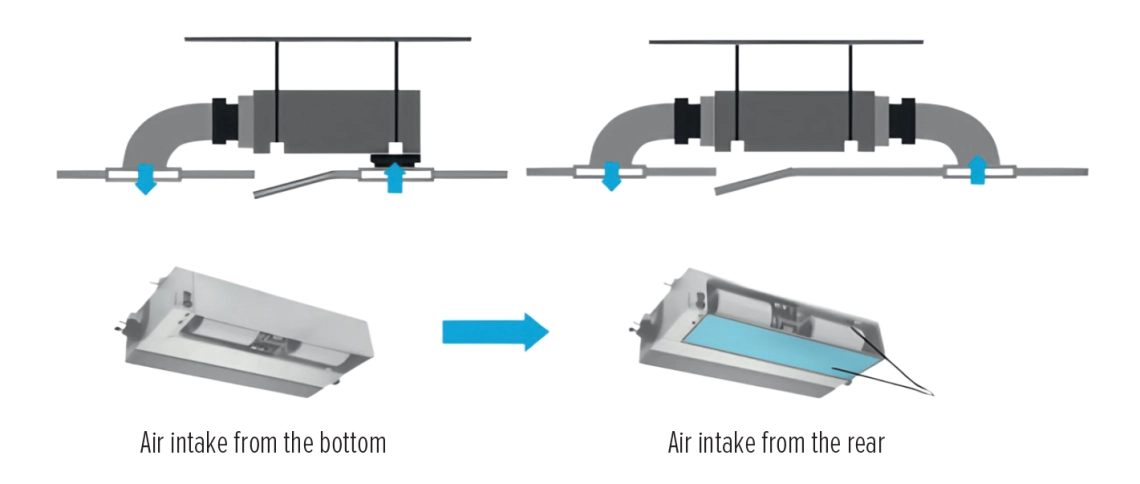

Installatiemethoden

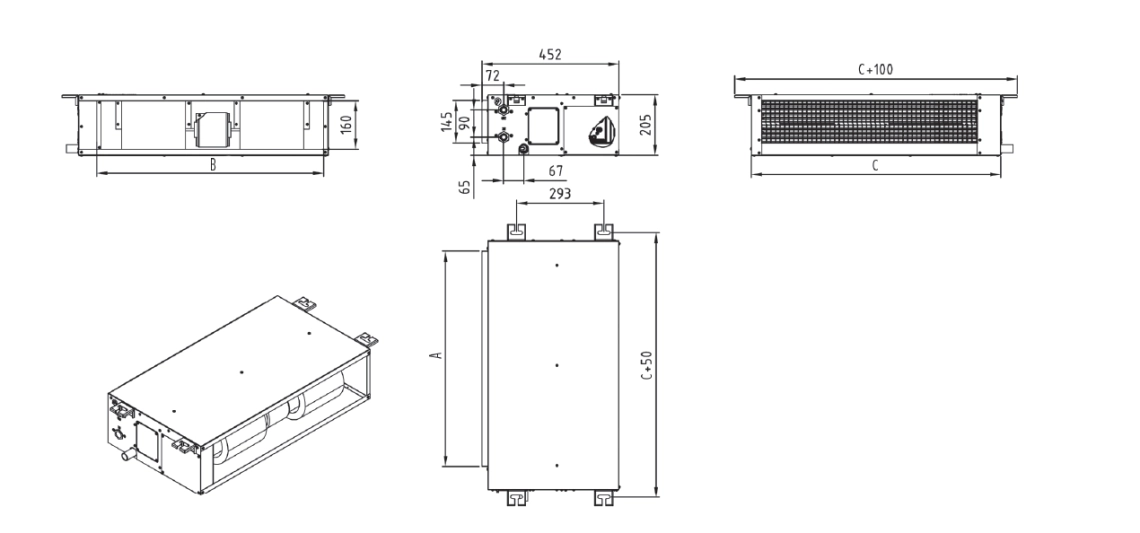

Afmetingen
Modellen voor horizontale installatie
| Model | Eenheden | MCFDS-034 | MCFDS | MCFDS-068 | MCFDS-085 | MCFDS-102 | MCFDS-119 | MCFDS-136 |
| A | mm | 460 | 710 | 710 | 880 | 880 | 940 | 1270 |
| B | mm | 498 | 748 | 748 | 918 | 918 | 978 | 1308 |
| C | mm | 572 | 822 | 922 | 992 | 1143 | 1052 | 1382 |
