Luchtbehandelingskasten hangend BreezMe CL-serie

Mycond BreezMe CL hangende luchtbehandelingskasten zijn energiezuinige apparaten met een ingebouwde zeshoekige tegenstroomrecuperator, EC-motoren, Mini-Pleat filters en een ingebouwd automatiseringssysteem (Plug&Play).

Luchtstroom: 150 ... 3300 m3/u

Wil je kopen of heb je vragen?

Mycond

BreezMe CL-serie

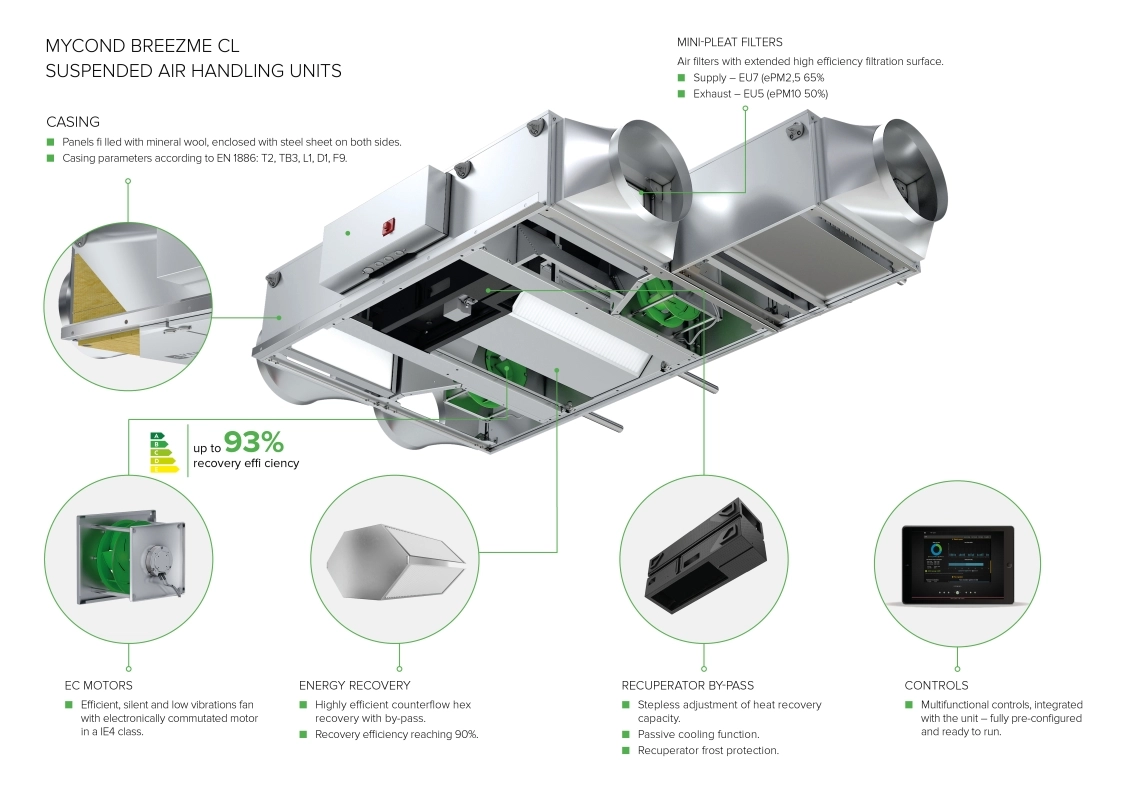

MyCond BreezMe CL suspended air handling unit infographic

Compacte hangende luchtbehandelingskasten zijn ontworpen voor installatie in plafondruimtes.

MyCond BreezMe CL Efficient ventilation

Efficiënte ventilatie

De unit vervangt de muffe lucht in de ruimte door verse gefilterde lucht van buiten om te genieten van het comfort van de omgeving.

Constructie

De units zijn opgebouwd uit met minerale wol geïsoleerde panelen bedekt met Aluzinc-plaat (AZ 150).
De panelen zijn bevestigd aan een stalen onderconstructie, die de stevigheid van de hele unit garandeert.

MyCond BreezMe CL case design

Energie-efficiëntie

Compacte hangende luchtbehandelingsunits worden gekenmerkt door een hoge warmteterugwinefficiëntie, die 90% bereikt.

Automatisering

Compacte luchtbehandelingskasten in de hangende versie zijn uitgerust met multifunctionele automatisering die in de unit is geïntegreerd (Plug& Play).
De automatisering maakt beheer op afstand van de werking van de luchtbehandelingsunit mogelijk via visualisatie of HMI Advance op afstand.

MyCond BreezMe CL internal structure heat exchanger fans filters

MyCond BreezMe CL general view of the installation

Filters

MINI-PLISSÉFILTERS

Zeer absorberende compacte filters met een groot filteroppervlak.

Toevoer - EU 7 klasse

Afvoer - EU 5 klasse

Gegevens van de basis luchtbehandelingskast

Grootte van de luchtbehandelingskast	Capaciteit nominaal	Capaciteitsbereik	Hoogte	Breedte	Hoogte aansluiting kanaal	Breedte aansluiting kanaal
Eenheden	^m3/h	^m3/u	mm	mm	mm	mm
MVS005s	500	150 - 650	400	790	318	315
MVS010	1000	300 - 1100	400	1150	318	515
MVS015s	1500	450 - 1650	400	1550	318	715
MVS020	2000	600 - 2200	490	1610	408	743
MVS030s	3000	900 - 3300	490	2160	408	1018

Sectielengtes

Paneelgrootte	Basispaneel	F	H	C	HC
		Extra luchtbehandelingsfuncties
	(mm)	(mm)	(mm)	(mm)	(mm)
MVS005s	1230	200	200 - 460	370 - 460	460 - 920
MVS010	1500	200	200 - 460	370 - 460	460 - 920
MVS015s	1500	200	200 - 460	370 - 460	460 - 920
MVS020s	1828	200	200 - 460	370 - 460	460 - 920
MVS030s	1828	200	200 - 460	370 - 460	460 - 920

Elementen voor aansluiting op kanalen

Afmetingen BxH (mm)	MVS005s	MVS010s	MVS015s	MVS020s	MVS030s
Flexibele aansluiting	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Luchtklep	305 x 288	485 x 288	685 x 288	730 x 375	1005 x 375
Rechthoekige kanaalverkleining	330 x 310/300 x 300	510 x 310/400 x 350	710 x 310/400 x 350	740 x 400/500 x 400	1015 x 400/800 x 400
Kanaalverlaging rond	330 x 310/ 355	510 x 310/355	710 x 310/355	740 x 400/450	1015 x 400/450

Belangrijkste parameters

MyCond BreezMe CL Main parameters
