Luchtontvochtigers MIT / MST serie

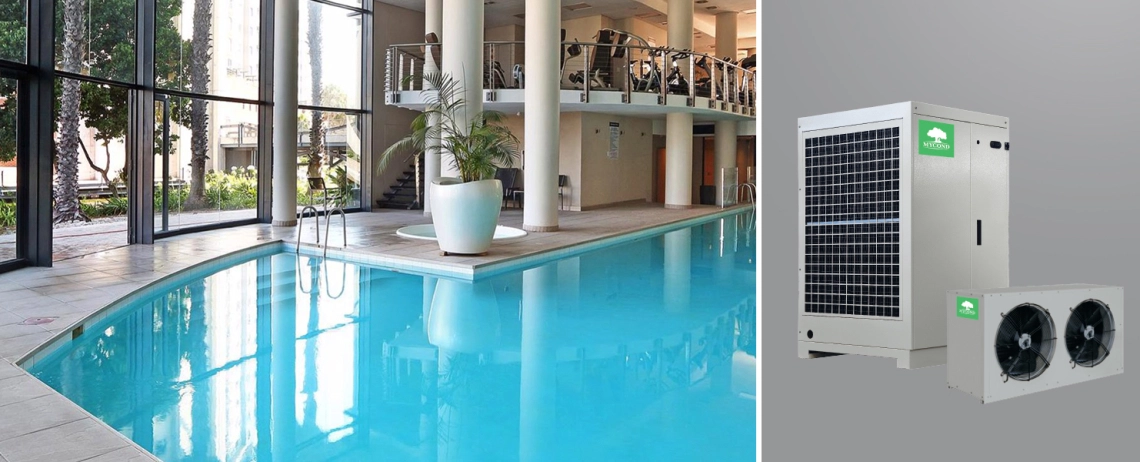

Deze ontvochtigers zijn geschikt voor gebruik in omgevingen waar een geavanceerde regeling van beide parameters vereist is, zoals zwembaden, opslagplaatsen voor voedingsmiddelen, salami- en kaasmakerijen of andere ruimten waar vochtigheidsregeling essentieel is zodat de goederen niet bederven.

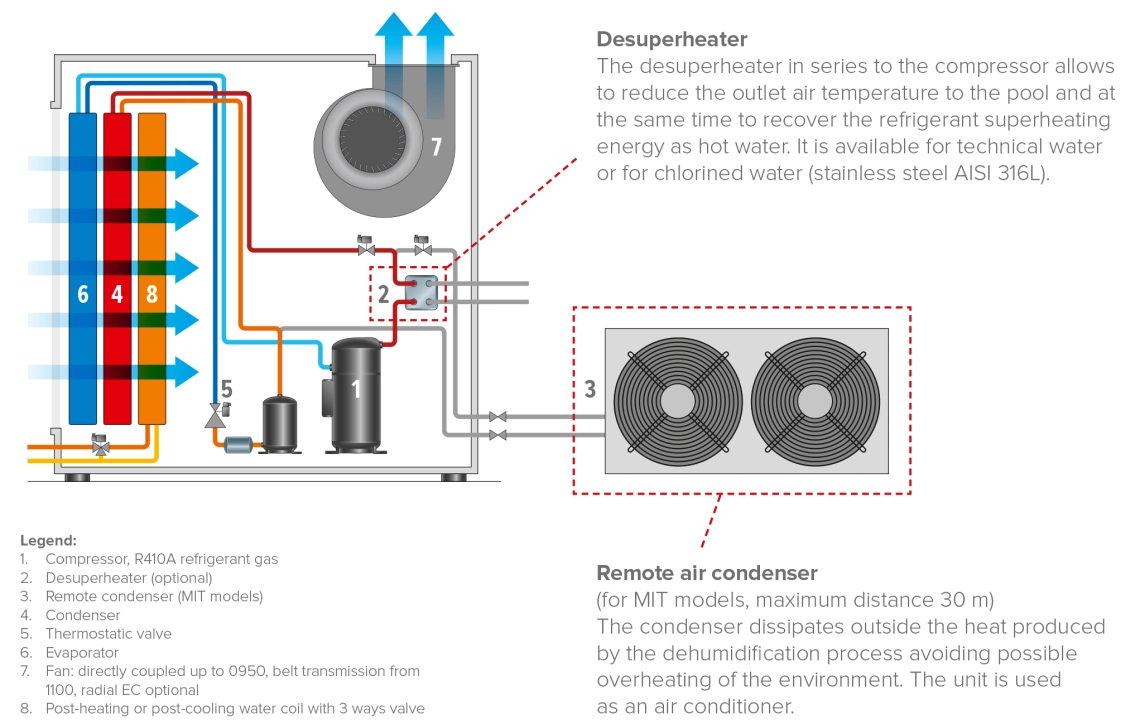

Principeschema

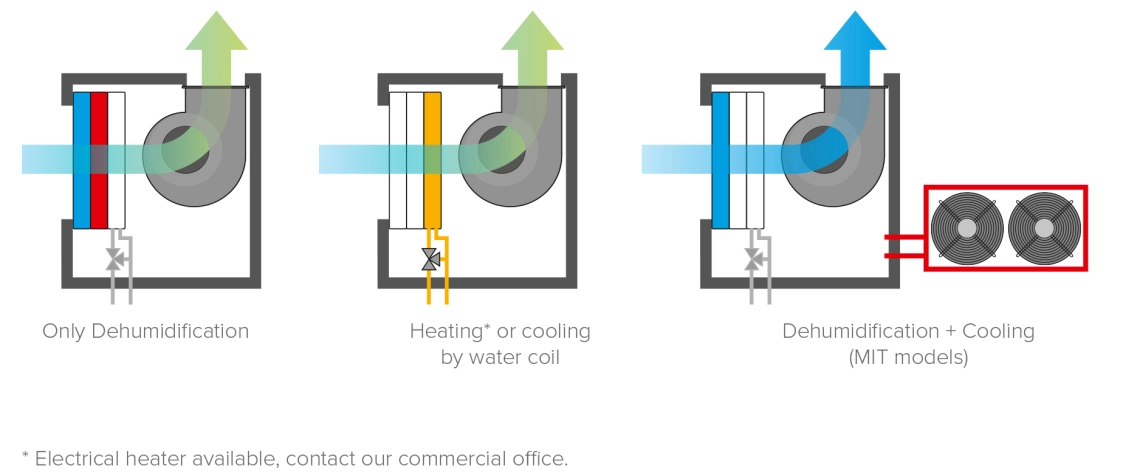

Bedrijfsmodus
Standaardregeling:
- Centrifugale hogedrukventilatoren
- Warmwaterwarmtewisselaar met een 2-wegklep
- Sensor voor filterverstopping
- Soft-starter
- RS485 seriële poort
- Filterhouderframe voor het inlaatluchtkanaal
- Mechanische luchtbevochtiger
- Chrono-thermo-vochtigheidsregelaar
- Ontdooiing op heet gas
- Condensor op afstand
- Manometers
- Stille versie
- Hoogrendementsfilter
- Elektrische verwarming

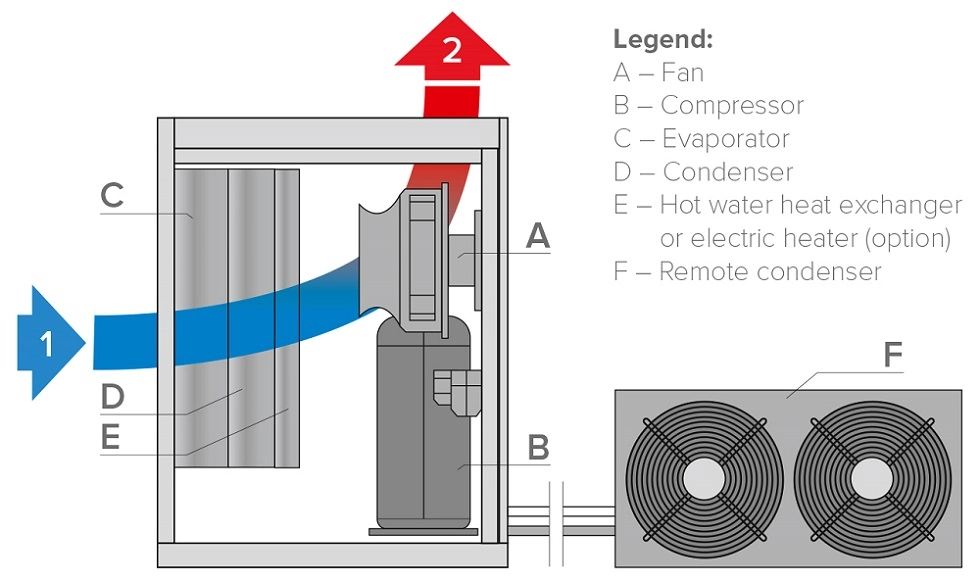

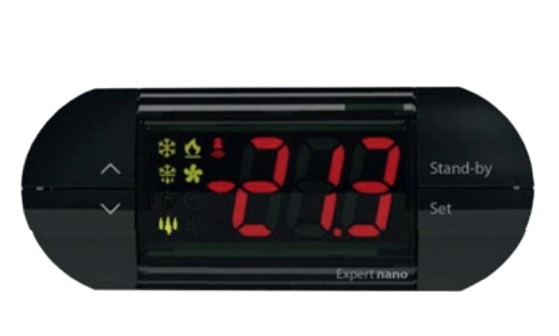

Basisregeling
De vochtigheid kan worden geregeld via een hygrostaat (droog contact) aan boord van
of via installatie op afstand.ьDe ventilatorsnelheid is vast of wordt geregeld door een potentiometer.
Voor driefasige units is een fasemonitor inbegrepen.
Beschikbare ingangen/uitgangen
- Aan/uit op afstand (hygrostaat)
Geavanceerde regeling:
- EC ventilatoren
- AAC: automatische luchtstroomregeling
- Centrifugale hogedrukventilatoren
- Warmwater-warmtewisselaar met 3-wegklep
- Zwembadwater stoomkoeler

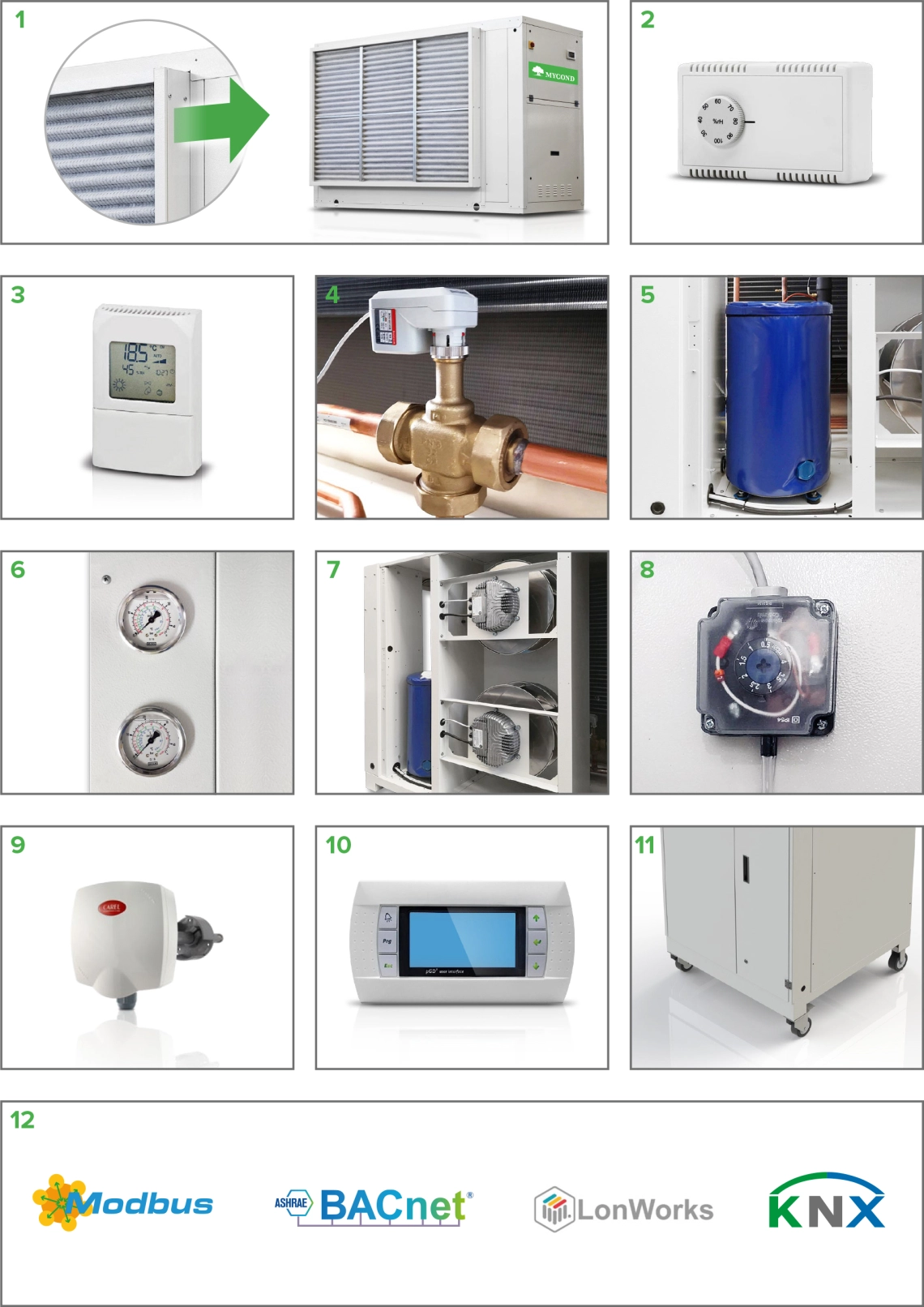

Opties
- Filterhouderframe voor aanzuigkanaal met G2 of G4 filters (1)
- Mechanische hygrostaat voor wandmontage (2)
- Elektronische chronohygrostaat (3)
- Waterspoel met modulerende driewegklep* (4)
- Alleen verwarming
- Alleen verwarming, overgedimensioneerd
- Koelen/Verwarmen
- Koelen/verwarmen, overgedimensioneerd
*3, 4 Inclusief condensbak en isolatie.
*het is mogelijk om slechts één waterspoel te installeren; voor grootte tot 0300, aan/uit driewegklep.
- Stille versie (5)
- Soft-start
- Manometers (6)
- Heetgasontdooiing (verplicht bij luchttemperatuur onder 8°C)
- Terugkoeler voor technisch water of zwembadwater (4)
- Centrifugaalventilator met hoge statische druk
- Radiale ES-ventilator (7)
- ACF: Automatic Control Flow; hiermee kan het luchtdebiet rechtstreeks op het display worden gekozen en kan dit ook worden behouden bij variabele drukverliezen door de filters.
- Geavanceerde regeling
- Klokkaart met tijdschema: 2 bedrijfsmodi (weekdag of vakantie), 6 tijdslots per bedrijfsmodus. Instelbare parameters: aan/uit, binnentemperatuur, relatieve vochtigheid binnenshuis.
- Sensor voor vuile filters (8)
- Temperatuur- en vochtigheidssonde voor kanaalinstallatie (9)

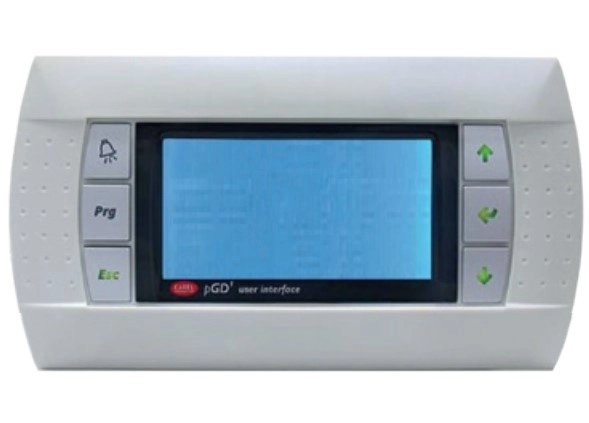

- Externe gebruikersterminal inclusief 20 m kabel (10)
- Extra thermische isolatie, dikte 20 mm of 40 mm
- Zwenkwielen (11)
- Seriële kaart voor GBS (12)
- Modbus
- LonWorks
- BACnet
- KNX
- Ethernet™ interfacekaart, protocollen beschikbaar: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet en Modbus TCP / IP
- Contact voor 0-10 V bevochtigingsregeling
- Versie voor buiteninstallatie
Opties voor speciale toepassingen
- Speciale spoelen voor agressieve omgeving
- Roestvrijstalen AISI 316L panelen
- Stroomvoorziening 60 Hz
- Technisch water condensor
- Elektrische verwarmers
- Zwembadwater condensor

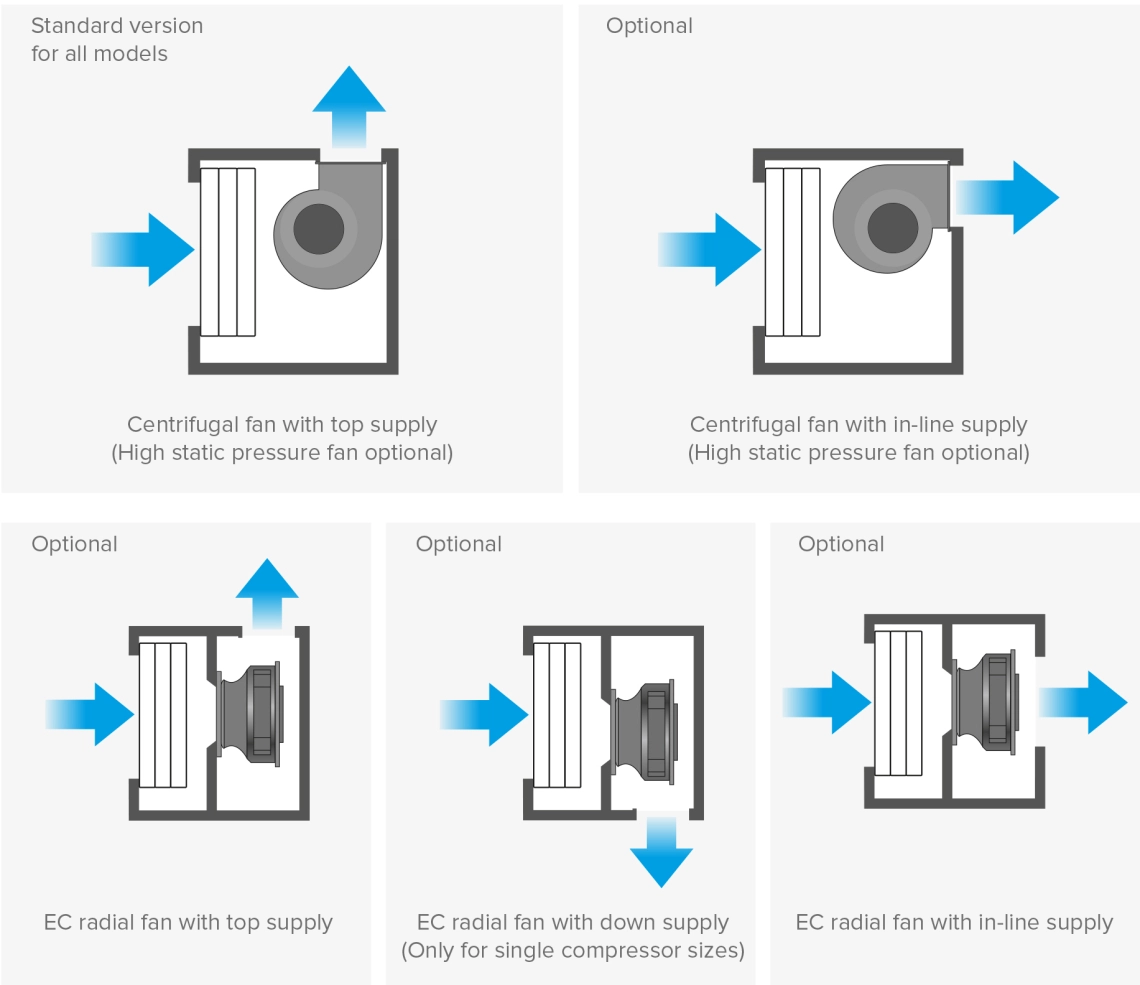

Type ventilatoren
Seizoensbedrijfsmodus

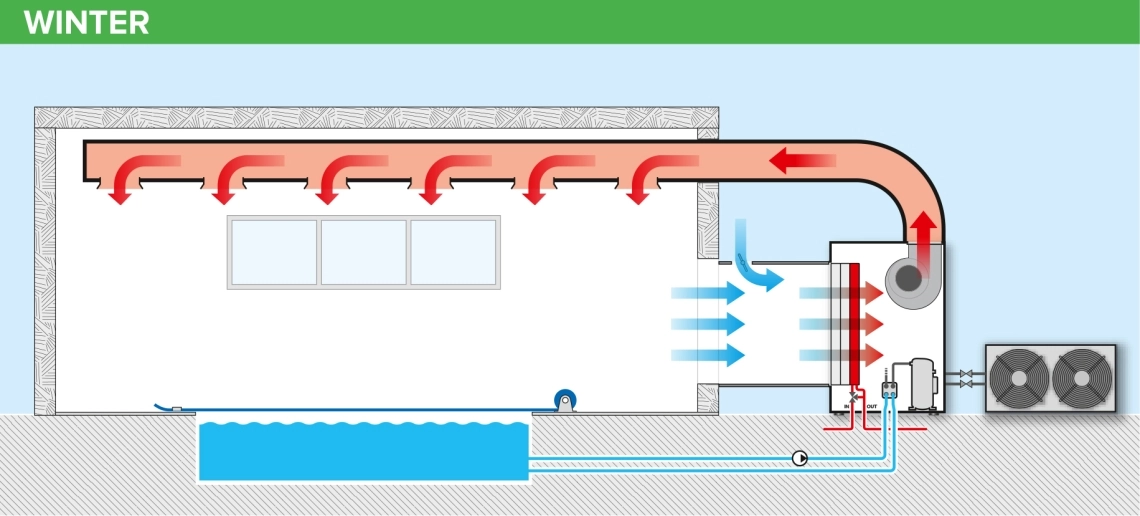

WINTER: opstarten, geen bewoners, afgedekt zwembad, verwarming met warmwaterspoel.
Compressor: UIT
Warmwaterbatterij: AAN (optioneel)
Desuperheater: UIT (optioneel)
Condensor op afstand: UIT (MST-modellen)

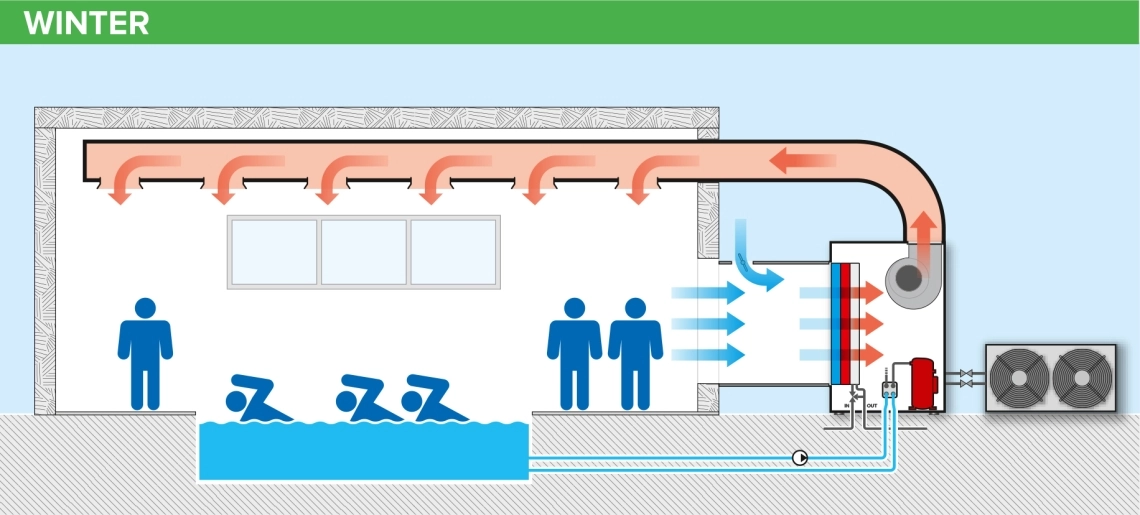

WINTER: normale werking, zwembad open, ontvochtiging.
Compressor: AAN
Warmwaterspoel: UIT (optioneel)
Desuperheater: UIT (optioneel)
Externe condensor: UIT (MST-modellen)

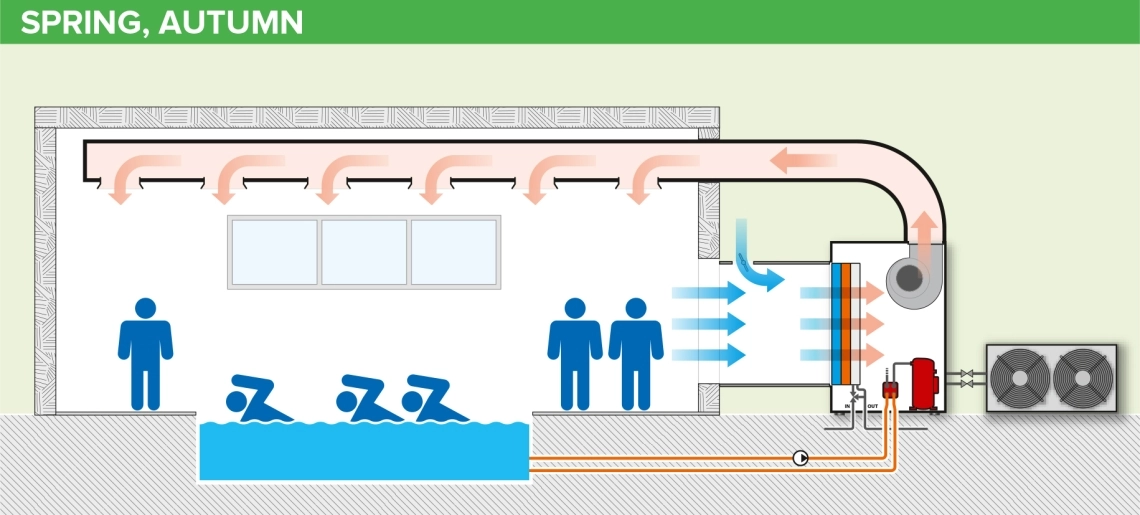

LENTE, AUTUMN: normale werking, zwembad open, ontvochtiging met warmteterugwinning (desuperheater)
Compressor: AAN
Warmwaterspoel: UIT (optioneel)
Desuperheater: AAN (optioneel)
Externe condensor: UIT (MST-modellen)

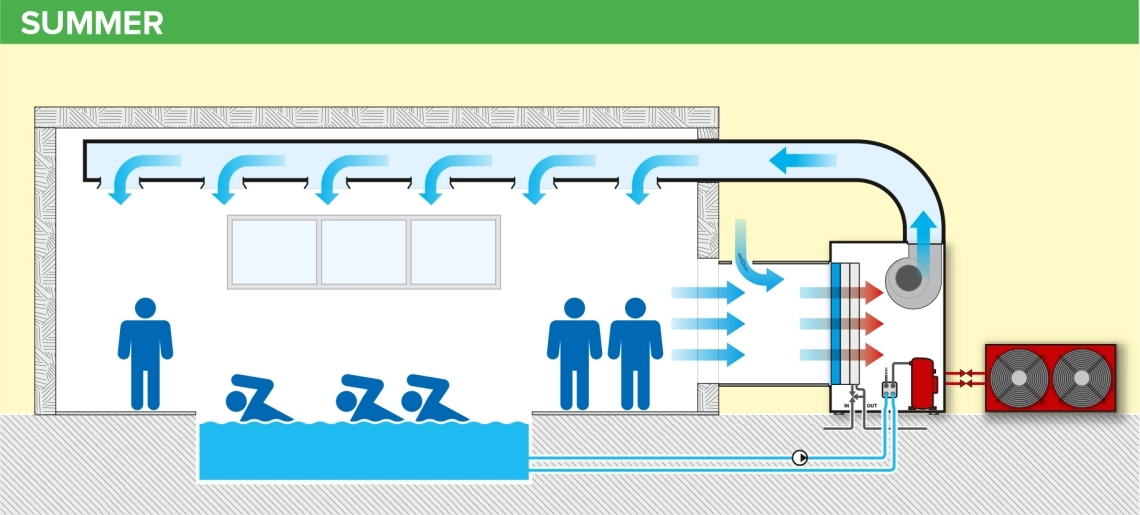

ZOMER: normale werking, zwembad open, ontvochtiging en koeling (externe condensor)
Compressor: AAN
Warmwaterspoel: UIT (optioneel)
Desuperheater: UIT (optioneel)
Condensor op afstand: AAN (mST-modellen)

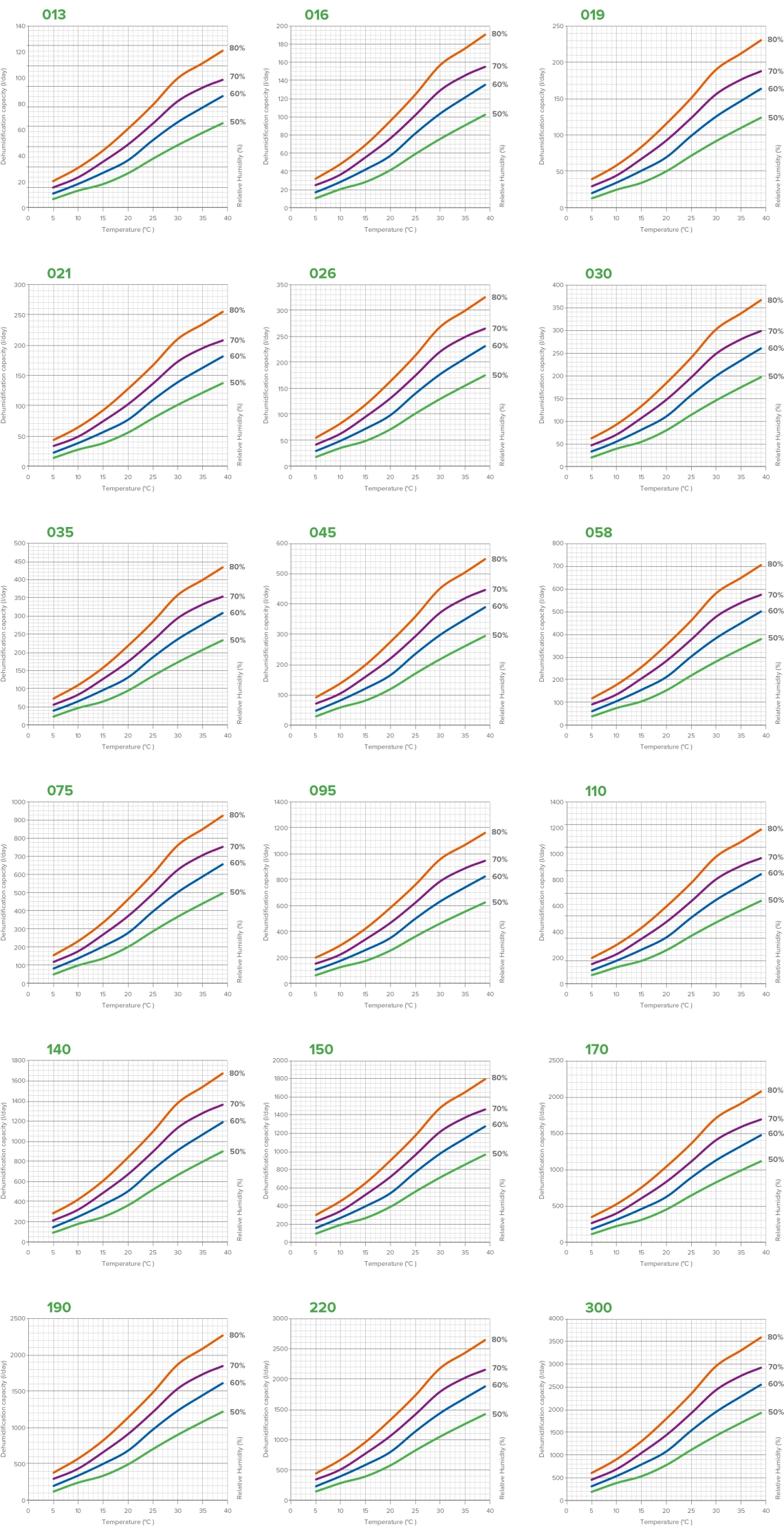

Prestatiegrafiek
Afmetingen
| Specificaties | Eenheden | MIT - MST 010 |
MIT - MST 013 |
MIT - MST 016 |
MIT - MST 019 |
MIT - MST 021 |
MIT - MST 026 |
MIT - MST 030 |
MIT - MST 035 |
MIT - MST 045 |
MIT - MST 058 |
| Ontvochtigingscapaciteit | l/dag | 100 | 128 | 157 | 190 | 210 | 268 | 302 | 358 | 452 | 581 |
| Luchtstroom | m3/u | 900 | 1200 | 1600 | 1600 | 2000 | 2800 | 2800 | 3800 | 4000 | 4800 |
| Koelvermogen | kW | 4,9 | 6,5 | 8 | 10 | 11 | 15 | 16 | 19 | 23 | 30 |
| Boiler capaciteit | kW | 5,5 | 9,8 | 9,8 | 9,8 | 16,5 | 17 | 17 | 26,5 | 26,5 | 27 |
| Vermogen elektrische verwarming | kW | op aanvraag | |||||||||
| Stroomvoorziening | V/fasen / Hz | 230/1/50 | 230/1/50 | 230/1/50 | 230/1/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 |
| Afmetingen (BxLxH) | mm | 700х550х 1100 |
700х550х900 | 700х850х900 | 830х850х1350 | ||||||
| Specificaties | Eenheden | MIT - MST 075 |
MIT - MST 095 |
MIT - MST 110 |
MIT - MST 140 |
MIT - MST 150 |
MIT - MST 170 |
MIT - MST 190 |
MIT - MST 220 |
MIT - MST 300 |
MIT - MST 450 |
| Ontvochtigingscapaciteit | l/dag | 760 | 955 | 1120 | 1380 | 1480 | 1710 | 1870 | 2180 | 2960 | 4650 |
| Luchtstroom | m3/u | 7000 | 8200 | 11000 | 12500 | 13000 | 15000 | 15000 | 17000 | 25000 | 3500 |
| Koelvermogen | kW | 38 | 50 | 56 | 66 | 75 | 86 | 96 | 110 | 148 | 226 |
| Boiler capaciteit | kW | 48 | 55 | 76 | 83 | 98 | 107 | 107 | 118 | 168 | 235 |
| Vermogen elektrische verwarming | kW | op aanvraag | |||||||||
| Stroomvoorziening | V / fasen / Hz | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3/50 | 400/3+N/50 |
| Afmetingen (BxLxH) | mm | 1000х1400х1350 | 1000х1950х1640 | 1000x2500x1640 | 1000х3390х 1640 |
1000x4430x 2600 |
|||||
Alle gegevens hebben betrekking op: luchttemperatuur 30 °C, relatieve vochtigheid 80%, watertemperatuur 80/70 °C
Opmerking:
MIT - standaard (industriële) versie
MST - zwembadwater versie
