Luchtontvochtigers serie MID / MSP

Ontvochtigingscapaciteit: 100 ... 4650 l/d

Wil je kopen of heb je vragen?
Luchtontvochtigers serie MID / MSP

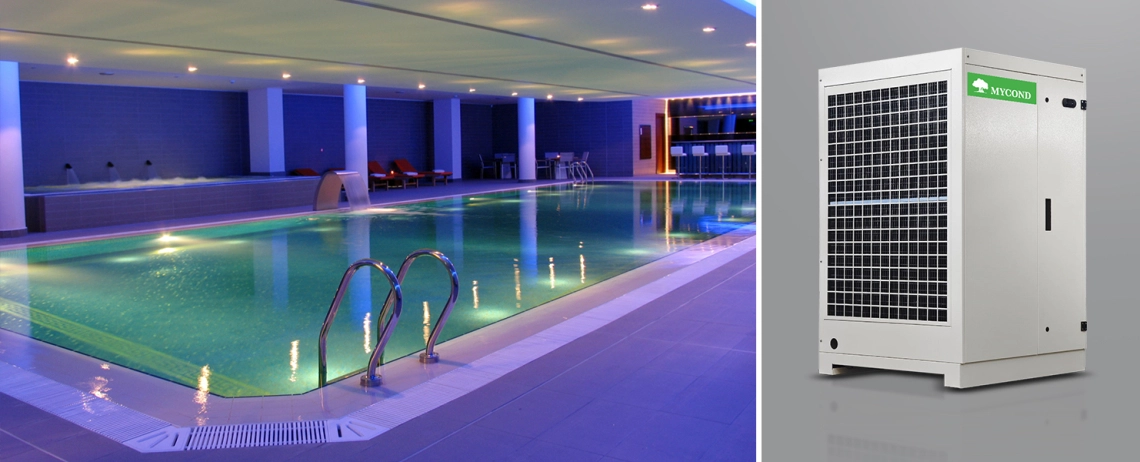

MSP enkelstroom kanaalontvochtiger, ontworpen voor ontvochtiging en verwarming van binnenbaden en agressieve omgevingen.

Air dehumidifiers for pool, MID / MSP series

MSP single flow ductable dehumidifier

  • Installatie in de ruimte waar ontvochtiging nodig is (vast of verplaatsbaar met zwenkwielen, optioneel) of in een technische ruimte
  • Gegalvaniseerde stalen panelen, binnen- en buitenkant gelakt
  • Voorgecoate lamellen geschikt voor agressieve omgeving
  • Elektronische componenten beschermd tegen chloor
  • Roestvrijstalen condensaatbak
  • Centrifugaalventilator met dubbele inlaat (EC radiaalventilator, opt.) boven of in-line toevoer
  • Desuperheater voor gechloreerd water

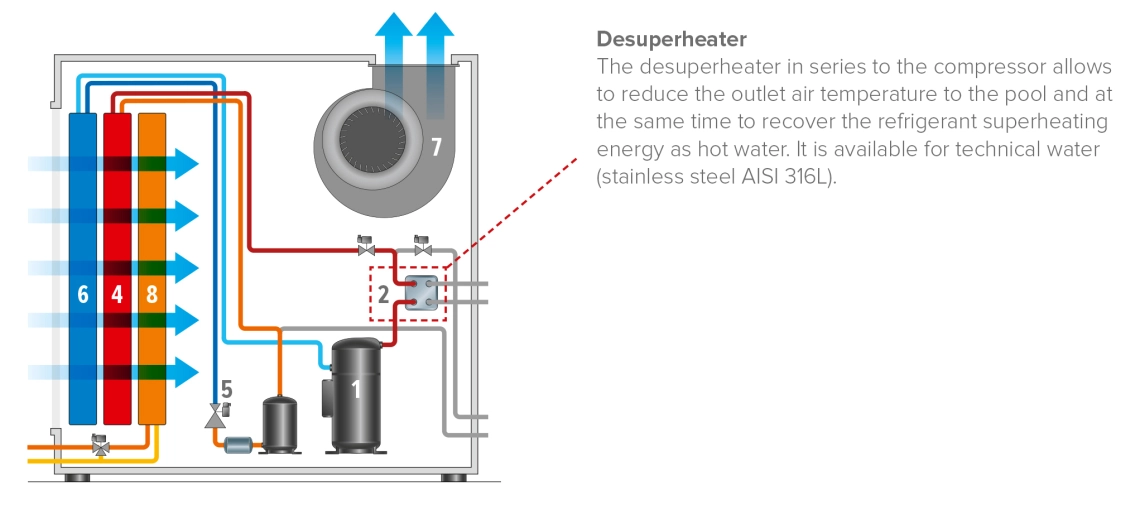

Principeschema

desuperheater air mid msp series

  1. Compressor, koelgas R410A
  2. Desuperheater (optioneel)
  3. Condensor
  4. Thermostatisch expansieventiel
  5. Verdamper
  6. Ventilator: directe aandrijving voor maten tot 0950, riemaandrijving voor maten vanaf 1100; radiale EC-ventilator optioneel
  7. Naverwarmende of nakoelende waterspoel met 3-wegklep

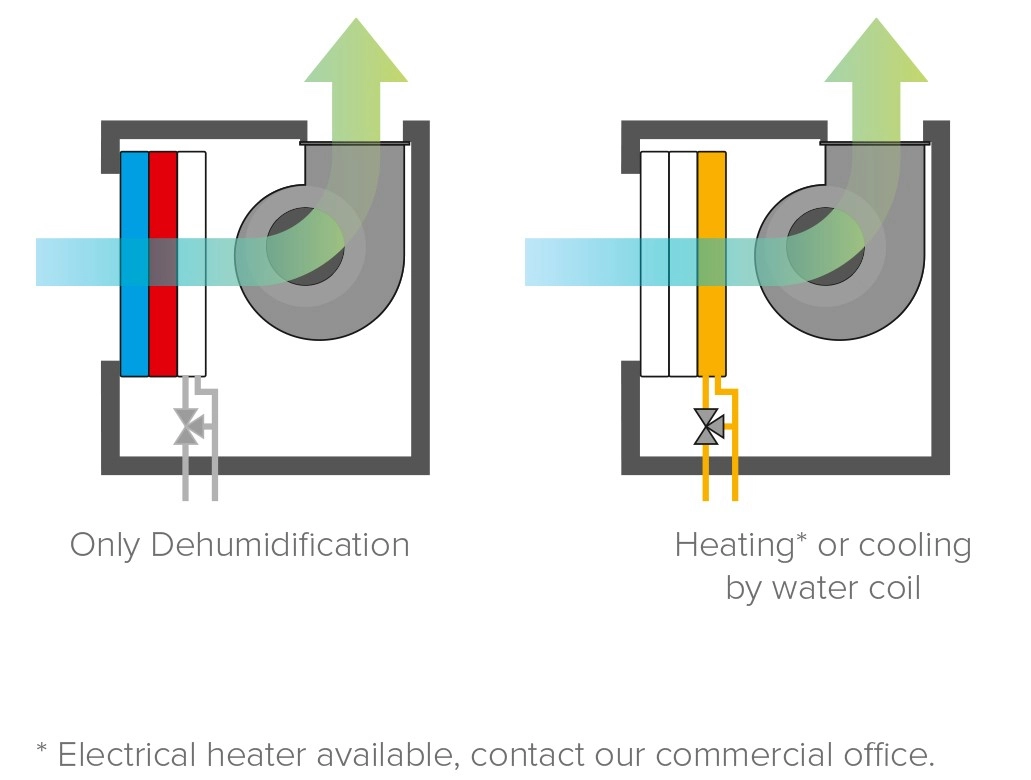

Bedrijfsmodus

operating mode msp series

Standart options MSP Series

Standaard opties:

  • Mechanische luchtbevochtiger
  • Filterhouderframe voor het inlaatluchtkanaal
  • Elektronische chrono-bevochtiger
  • Warm-/koudwaterbatterij met 3-wegklep
  • Stille versie -2 dB(A)
  • Zachte starter
  • Manometers
  • Heet gas ontdooiing
  • Zwembadwaterkoeler
  • Centrifugaalventilator met hoge statische druk

Advanced control MSP Series

Geavanceerde regeling:

  • Radiale EC-ventilatoren
  • 0-10 V bedieningsterminal
  • AAC: automatische luchtstroomregeling
  • Klokkaart voor tijdsplanning
  • Sensor voor filterverstopping
  • Externe gebruikersterminal
  • TH-sonde voor kanaalinstallatie
  • Seriële kaart voor Modbus, Lonworks, Bacnet, KNX,

ethernet TM-connectiviteit

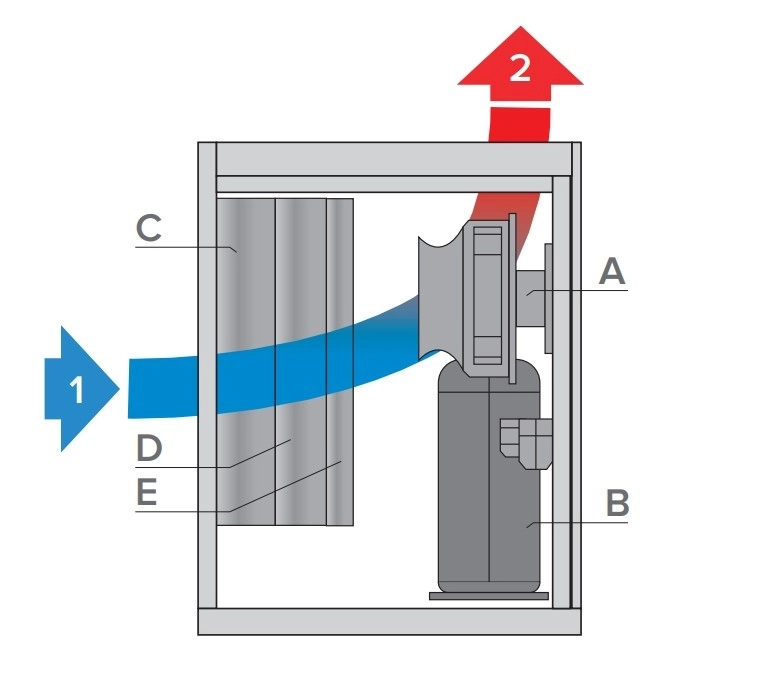

Legenda:

  • А - Ventilator
  • B - Compressor
  • C - Verdamper
  • D - Condensor
  • E - Warmwaterwisselaar of elektrisch verwarmingselement (optie)

Opties:

Options MSP Series

  • Filterhouderframe voor aanzuigkanaal met G2- of G4-filters (1)
  • Mechanische hygrostaat voor wandmontage (2)
  • Elektronische chronohygrostaat (3)
  • Waterspoel met modulerende driewegklep(4)
  1. Alleen verwarming
  2. Alleen verwarming, overgedimensioneerd
  3. Koelen/Verwarmen
  4. Koelen/verwarmen, overgedimensioneerd

*3, 4 Inclusief condensbak en isolatie

  • Stille versie (5)
  • Softstart
  • Manometers (6)
  • Heetgasontdooiing (verplicht bij luchttemperatuur onder 8°C)
  • Terugkoeler voor technisch water of zwembadwater (4)
  • Centrifugaalventilator met hoge statische druk
  • Radiale EC ventilator (7)
  • ACF: Automatic Control Flow; hiermee kan het luchtdebiet rechtstreeks op het display worden gekozen en kan dit ook worden gehandhaafd bij variabele drukverliezen door de filters.

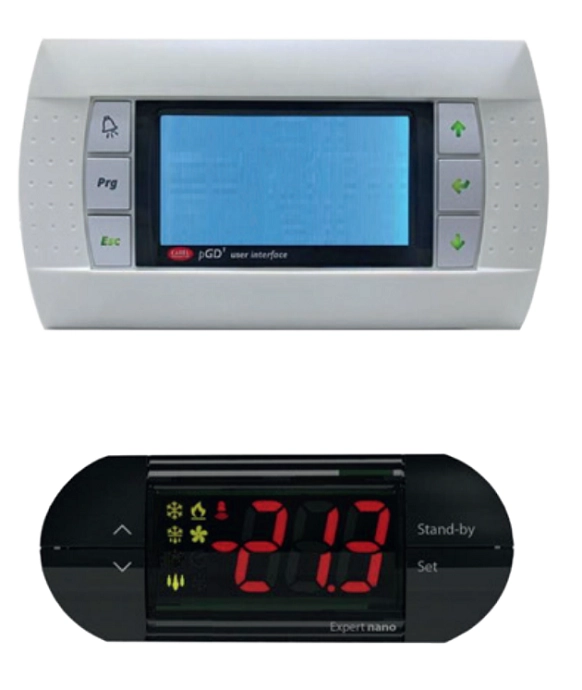

  • Geavanceerde bediening
  • Klokkaart met tijdschema: 2 bedrijfsmodi (weekdag of vakantie), 6 tijdslots per bedrijfsmodus. Instelbare parameters: aan/uit, binnentemperatuur, relatieve vochtigheid binnenshuis.
  • Sensor voor vuile filters (8)
  • Temperatuur- en vochtigheidssonde voor kanaalinstallatie (9)
  • Externe gebruikersterminal inclusief 20 m kabel (10)
  • Extra thermische isolatie, dikte 20 mm of 40 mm
  • Zwenkwielen (11)
  • Seriële kaart voor GBS (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet™ interfacekaart, protocollen beschikbaar: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet en Modbus TCP / IP
  • Contact voor 0-10 V bevochtigingsregeling
  • Versie voor buiteninstallatie

    Options for special applications MSP Series

Opties voor speciale toepassingen

  • Speciale spoelen voor agressieve omgeving
  • Roestvrijstalen AISI 316L panelen
  • Technisch water condensor
  • Elektrische verwarmers
  • Zwembadwater condensor

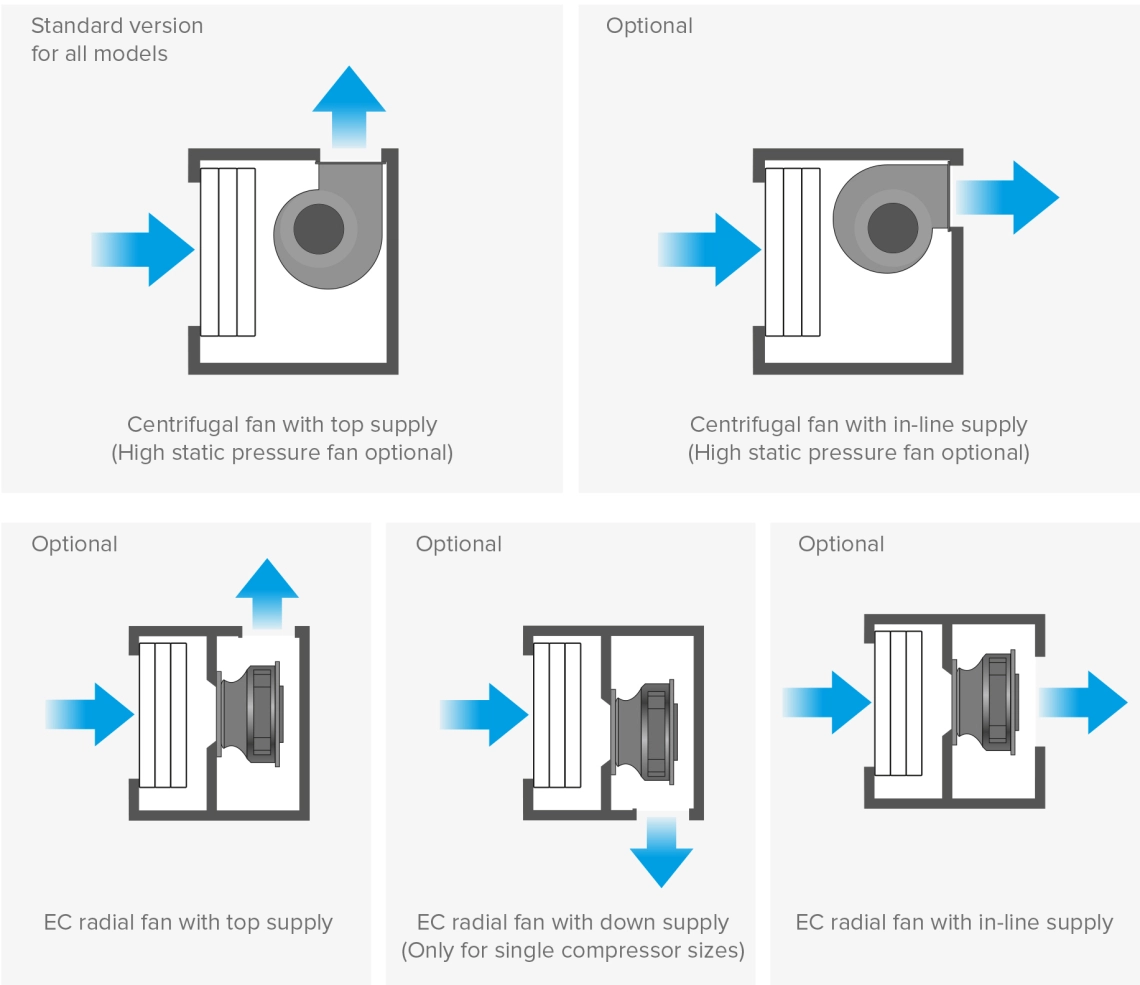

Type ventilatoren


Type of fans MSP Series

Seizoensbedrijfsmodus

Seasonal operating mode MSP Series

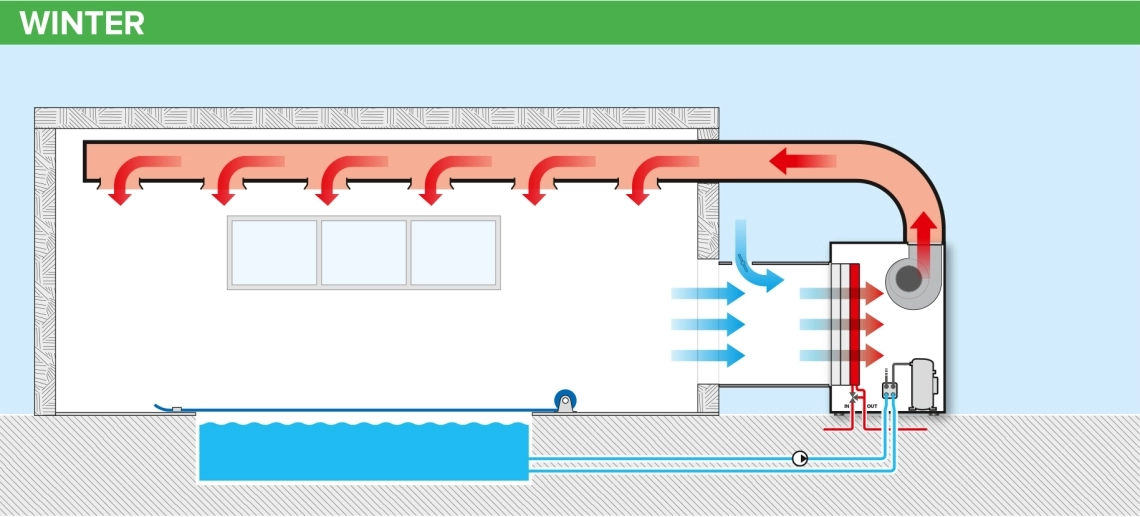

WINTER: opstarten, geen bewoners, afgedekt zwembad, verwarming met warmwaterspoel.
Compressor: UIT
Warmwaterspoel: AAN (optioneel)
Desuperheater: UIT (optioneel)

Seasonal operating mode MID/MSP

WINTER: normale werking, zwembad open, ontvochtiging.
Compressor: AAN
Warmwaterbatterij: UIT (optioneel)
Desuperheater: UIT (optioneel)

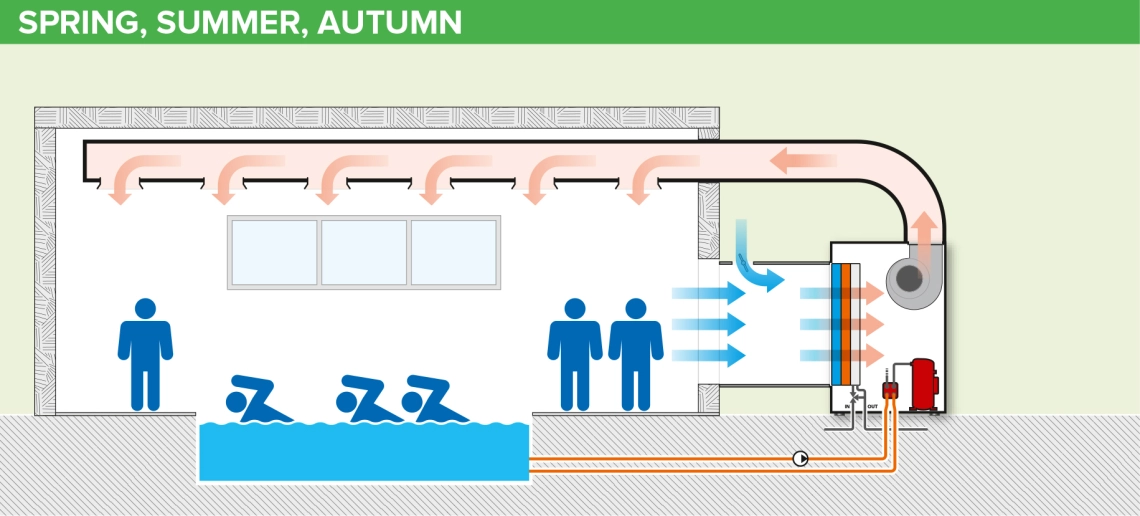

Seasonal operating mode MSP Series, spring, summer,autumn

VOORJAAR, ZOMER, AUTUMN: normale werking, zwembad open, ontvochtiging met warmteterugwinning (desuperheater)
Compressor: AAN
Warmwaterbatterij: UIT (optioneel)
Desuperheater: AAN (optioneel)

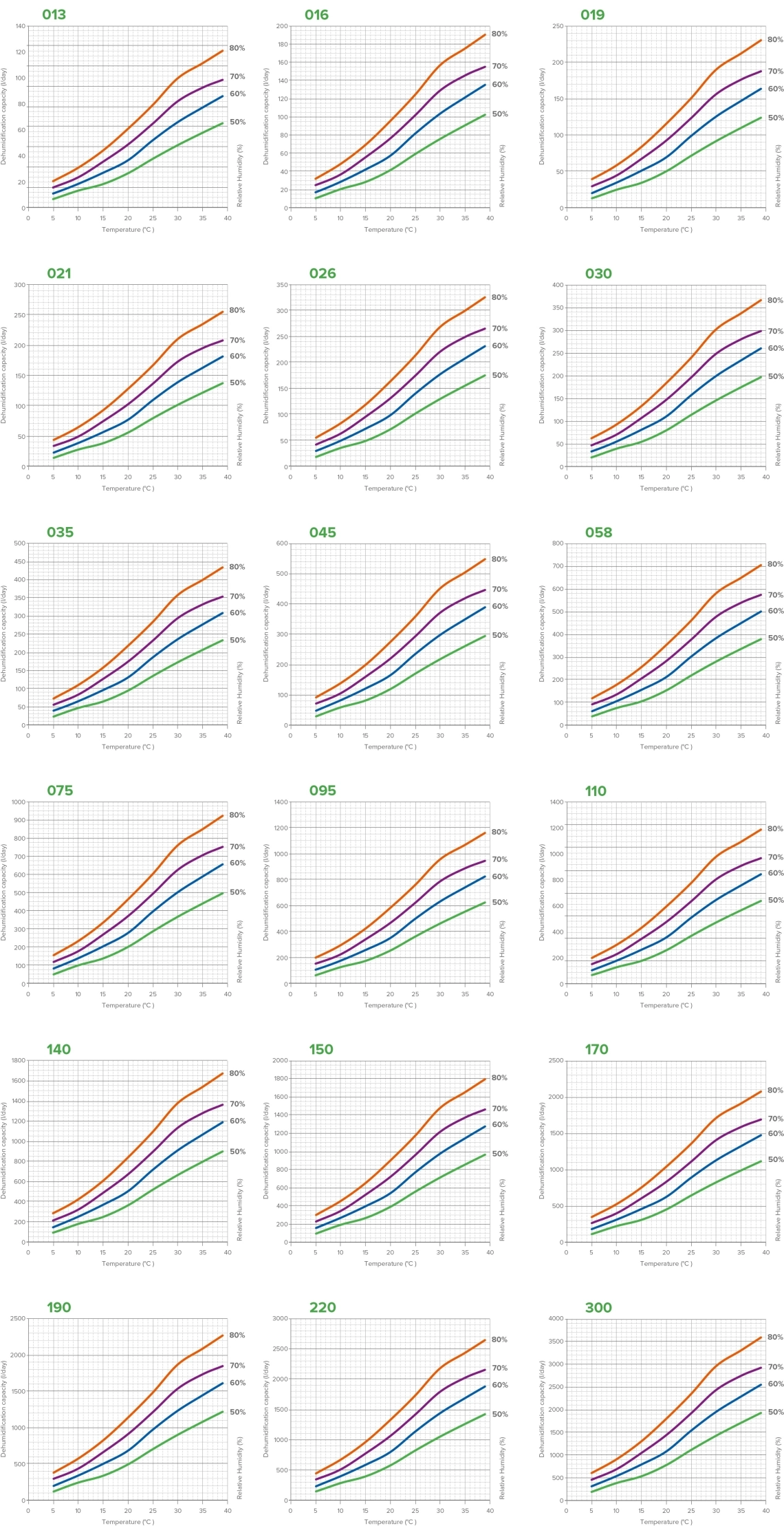

Prestatiegrafiek

Perfomance graph MSP Series

Afmetingen

Specificaties Eenheden MID -
MSP 010
MID -
MSP 013
MID -
MSP 016
MID -
MSP 019
MID -
MSP 021
MID -
MSP 026
MID -
MSP 030
MID -
MSP 035
MID -
MSP 045
MID -
MSP 058
Ontvochtigingscapaciteit l/dag 100 128 157 190 210 268 302 358 452 581
Luchtstroom m3/u 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Boiler capaciteit kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Vermogen elektrische verwarming kW op aanvraag
Stroomvoorziening V / fasen / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Afmetingen (BxLxH) mm 700х550х900 700х850х900 830х850х1350
Specificaties Eenheden MID -
MSP 075
MID -
MSP 095
MID -
MSP 110
MID -
MSP 140
MID -
MSP 150
MID -
MSP 170
MID -
MSP 190
MID -
MSP 220
MID -
MSP 300
MID -
MSP 450
Ontvochtigingscapaciteit l/dag 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Luchtstroom m3/u 7000 8200 11000 12500 13000 15000 15000 17000 25000 35000
Boiler capaciteit kW 48 55 76 83 98 107 107 118 168 235
Vermogen elektrische verwarming kW op aanvraag
Stroomvoorziening V / fasen / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Afmetingen (BxLxH) mm 1000х1400х1350 1000х1950х1640 1000х1950х1640

1000х3390х

1640

1000x4430х
2380

Alle gegevens hebben betrekking op: luchttemperatuur 30 °C, relatieve vochtigheid 80%, watertemperatuur 80/70 °C

Opmerking:
MID - standaard (industriële) versie
MSP - zwembadwater versie
