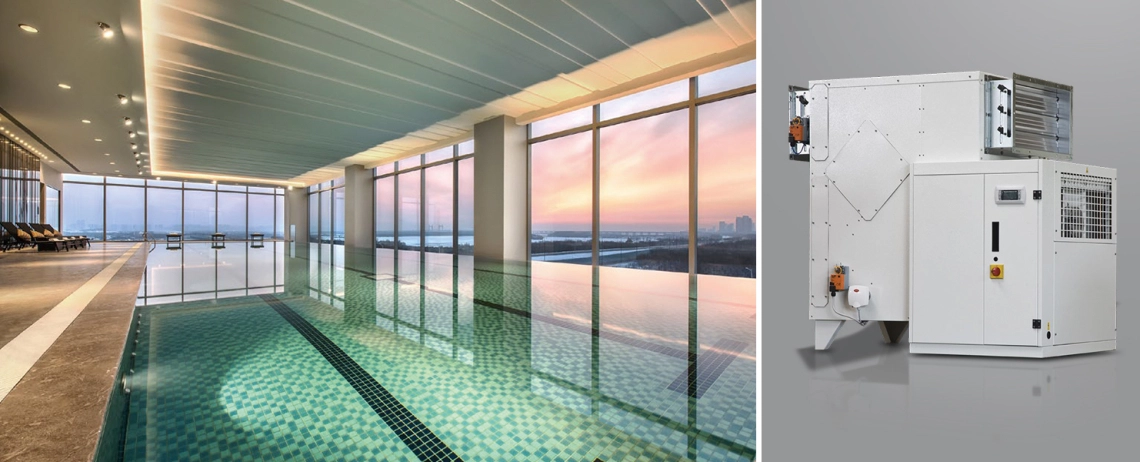

Luchtontvochtigers voor zwembaden MSTR / MSPR-serie

De zeer efficiënte luchtontvochtigers MSTR / MSPR zijn ontworpen voor een uitgebreide regeling van temperatuur, vochtigheid, warmteterugwinning en airconditioning in overdekte zwembaden en corrosieve omgevingen.

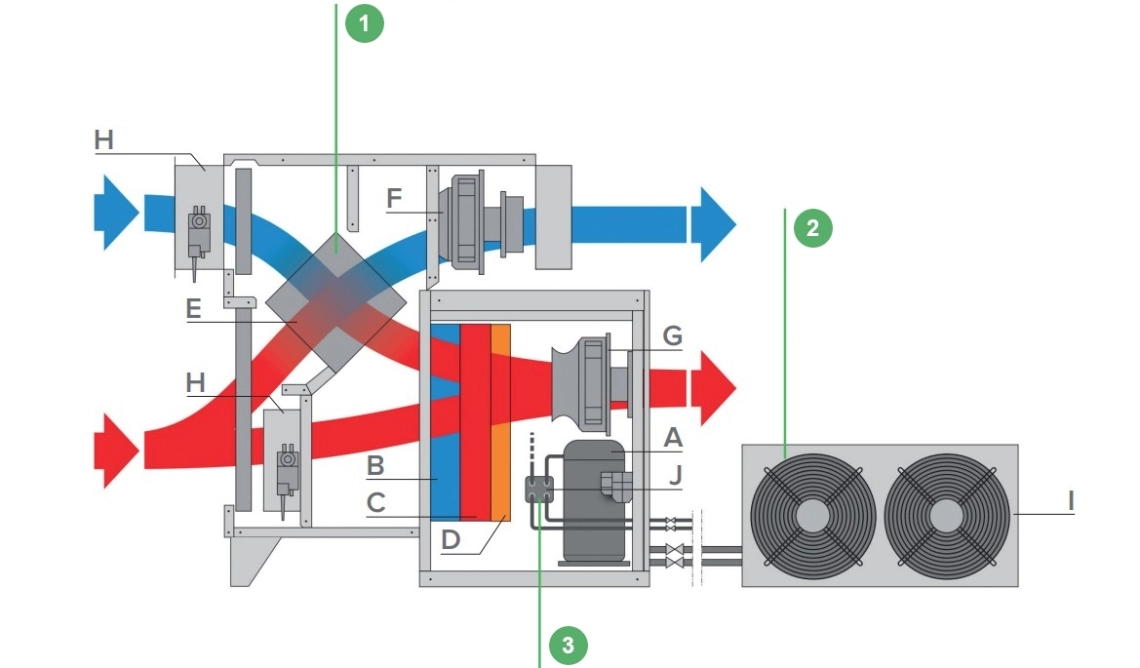

Principe schema

Legenda:

• A - Compressor
• B - Verdamper
• C - Condensor
• D - Extra verwarming/koeling warmtewisselaar (op aanvraag)
• E - Mixed-flow platenwarmtewisselaar
• F - EC-uitlaatventilator
• G - Toevoer EC ventilator
• H - Gemotoriseerde klep
• I - Externe condensor (in MSTR-modellen)
• J - stoomkoeler (op aanvraag)

De MSPR / MSTR units zijn ideaal voor zwembaden die niet alleen ontvochtiging nodig hebben, maar ook de binnenlucht moeten verversen zonder warmte naar buiten te verspreiden. De units uit de MSPR / MSTR-serie zijn ontworpen voor gebruik in kleine, middelgrote en grote zwembaden, waar het vochtigheidsniveau moet worden geregeld en/of condensatie moet worden voorkomen, waar een constante luchtverversing nodig is, zelfs bij 24-uurs werking. De hoogrendement recuperator garandeert een rendement tot 80% en de structuur is bijzonder geschikt voor omgevingen waar corrosieve stoffen zoals chloor aanwezig zijn.

Parameters:

• Ontvochtigingscapaciteit variërend van 100 l/dag 4650 l/dag
• Luchtdebiet variërend van 900^m3/u tot 35000^m3/u
• Installatie in de bijkeuken
• Gegalvaniseerde stalen panelen, binnen en buiten geverfd
• Warmtewisselaars met vinnen en beschermende coating, geschikt voor gebruik in een corrosieve omgeving
• Mixstroomrecuperator met aluminium vinnen met beschermende coating
• Chloorbestendige elektronische componenten
• Roestvrijstalen afvoerbak
• Centrifugaalventilator met elektronische inverter
• Zwembadwaterkoeler (op aanvraag)

De MSPR/MSTR serie gebruikt alleen EC radiaalventilatoren met ingebouwde inverters met een hoge energie-efficiëntie. Mycond heeft geavanceerde instelsoftware ontwikkeld om het luchtdebiet van de MSPR/MSTR luchtontvochtigers in te stellen, te meten en te regelen, waardoor problemen als gevolg van een onjuiste berekening van de drukval in het kanaal worden geëlimineerd en de installatie van de luchtontvochtiger en de inbedrijfstelling van het systeem uiterst eenvoudig en snel zijn, waardoor de installatietijd en de kosten worden beperkt. Deze units zijn ontworpen voor aansluiting op starre leidingen. De serie bestaat uit 20 modellen, variërend van 100 L/dag en 900^m3/h tot 4.600 L/dag en 35.000^m3/h.

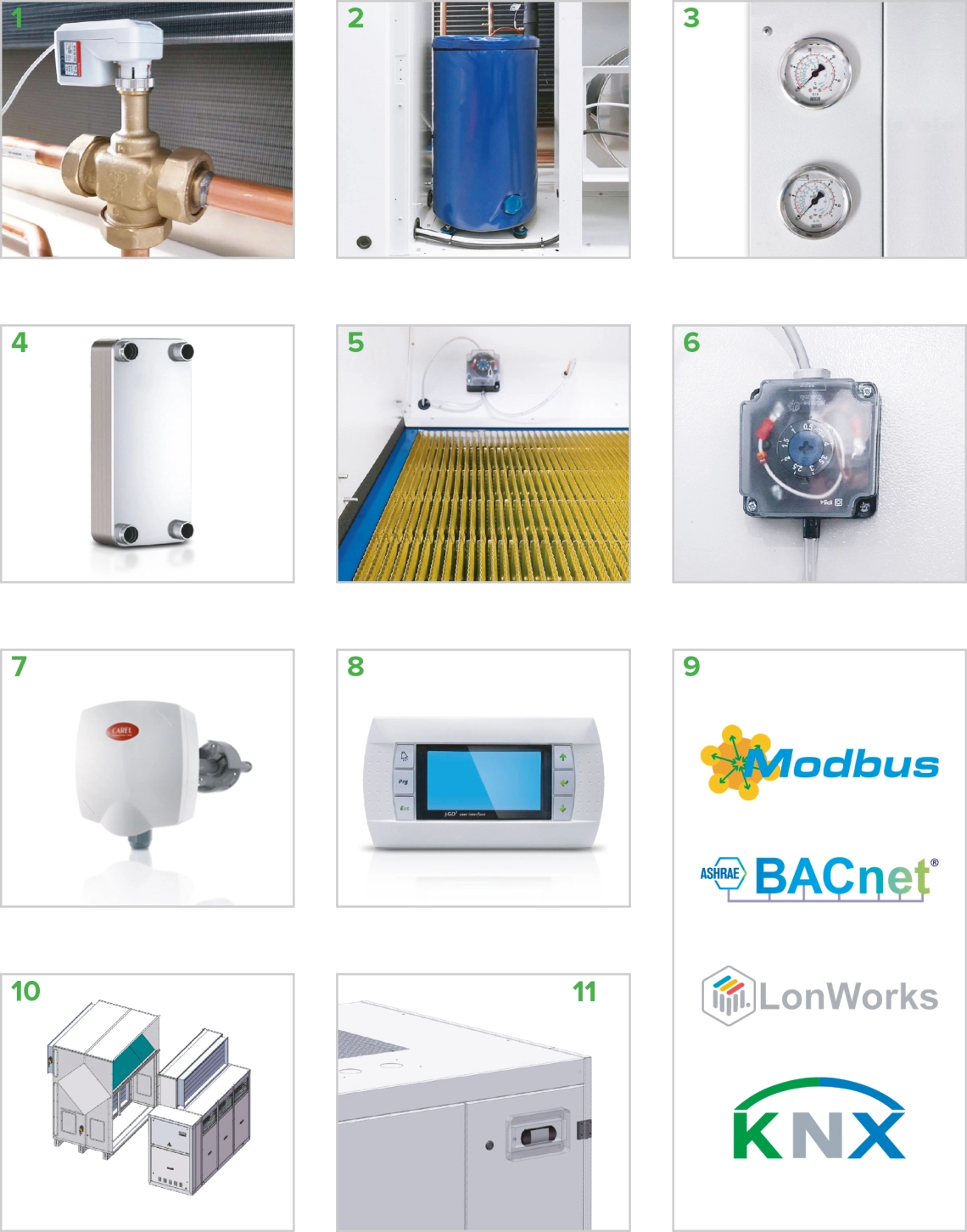

Opties

• G4- of F7-filters
• Waterspoel met modulerende driewegklep * (1)

1. Alleen verwarming
2. Alleen verwarming, overgedimensioneerd
3. Koelen/Verwarmen
4. Koelen/verwarmen, overgedimensioneerd

*3, 4 Inclusief condensbak en isolatie.

* Het is mogelijk om slechts één waterspoel te installeren; voor afmetingen tot 0300, aan/uit driewegklep.

• Gratis koelset: maakt koeling met buitenlucht mogelijk als de temperatuur lager is dan de binnenlucht
• Stille versie (2)
• Soft-start
• Manometers (3)
• Ontdooiing met heet gas (verplicht bij een luchttemperatuur onder 8°C)
• Desuperheater voor technisch water of zwembadwater (4)
• ACF: Automatic Control Flow; hiermee kan het luchtdebiet direct op het display worden gekozen en kan dit ook worden gehandhaafd bij variabele drukverliezen door de filters. (5)
• Sensor voor vuile filters (6)
• Temperatuur- en vochtigheidssonde voor kanaalinstallatie (7)

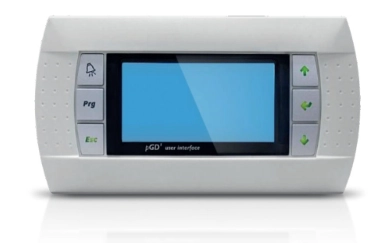

• Externe gebruikersterminal inclusief 20 m kabel (8)
• Extra thermische isolatie, dikte 20 mm of 40 mm
• Seriële kaart voor GBS (9)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Ethernet™ interfacekaart, protocollen beschikbaar: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet en Modbus TCP / IP
• Versie in twee stukken (10)
• Versie voor installatie buitenshuis (11)
• Contact voor 0-10 V bevochtigerregeling (bevochtiger niet geleverd door MYCOND)

Opties voor speciale toepassingen

• Speciale spoelen voor agressieve omgeving
• Roestvrijstalen AISI 316L panelen
• Stroomvoorziening 60 Hz
• Technisch water condensor
• Elektrische verwarmers
• Zwembadwater condensor

Seizoensbedrijfsmodus

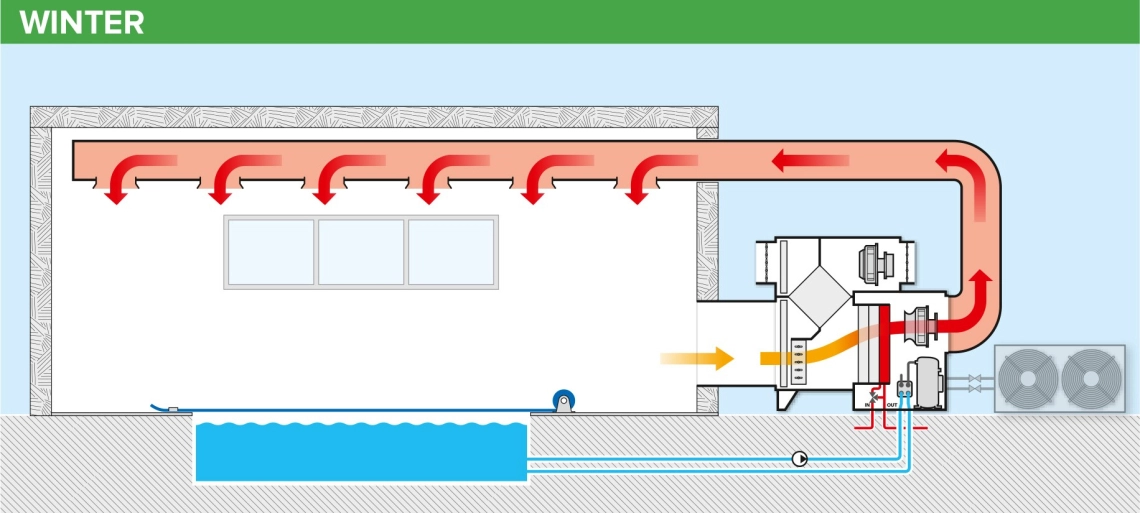

WINTER: opstarten, geen bewoners, afgedekt zwembad, verwarming met warmwaterbatterij.
Compressor: UIT
Heetwaterbatterij: AAN (optioneel)
Desuperheater: UIT (optioneel)
Condensor op afstand: UIT (MSPR-modellen)
Buitenlucht: UIT

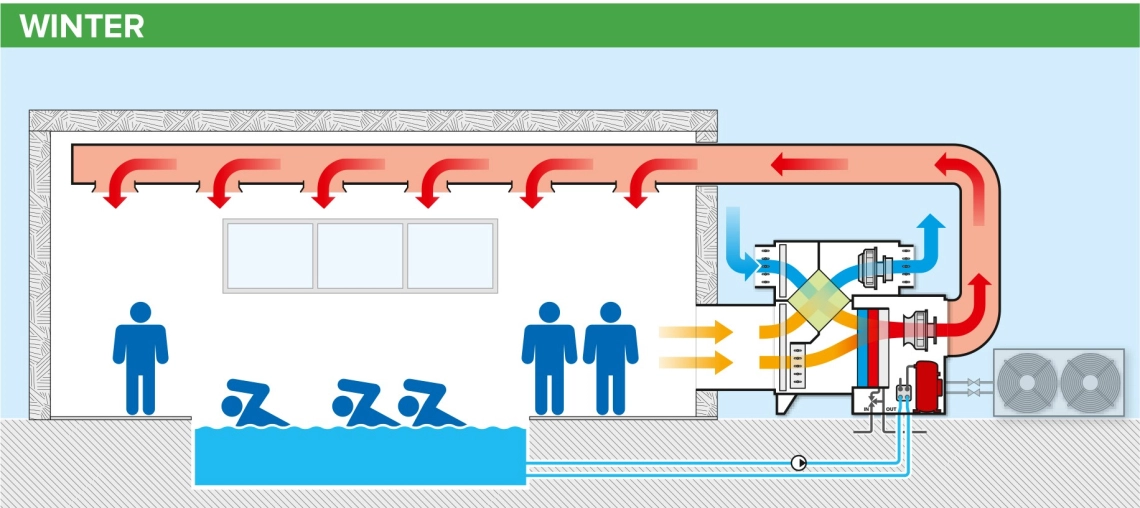

WINTER: normale werking, zwembad open, ontvochtiging.
Compressor: AAN
Warmwaterspoel: UIT (optioneel)
Desuperheater: UIT (optioneel)
Externe condensor: UIT (MSPR-modellen)
Buitenlucht: AAN

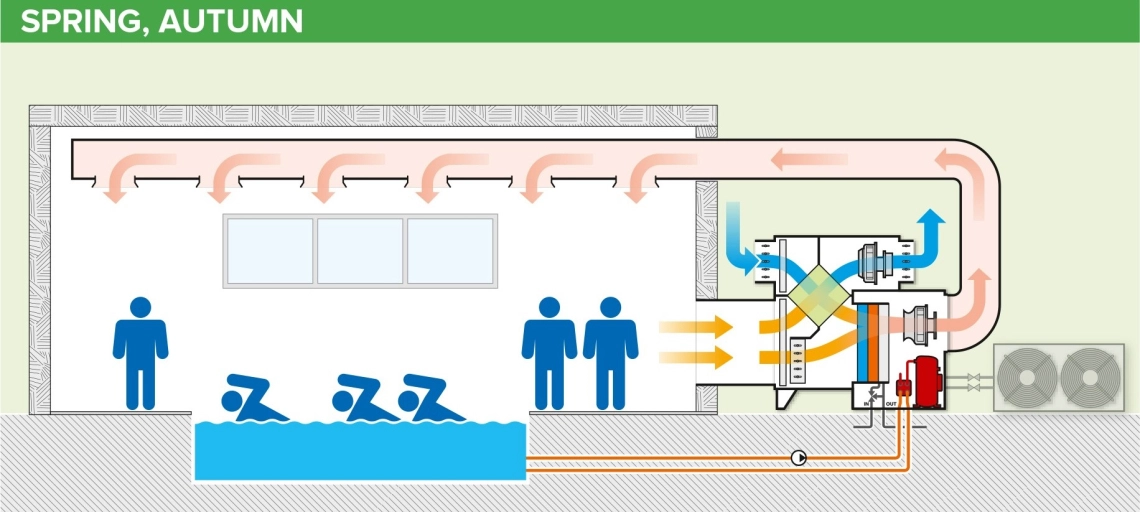

VOORJAAR, AUTUMN: normale werking, zwembad open, ontvochtiging met warmteterugwinning (desuperheater)
Bedrijfsmodus voor vrije koeling beschikbaar (optioneel).
Compressor: AAN
Warmwaterspoel: UIT (optioneel)
Desuperheater: AAN (optioneel)
Condensor op afstand: UIT (MSPR-modellen)
Externe lucht: AAN

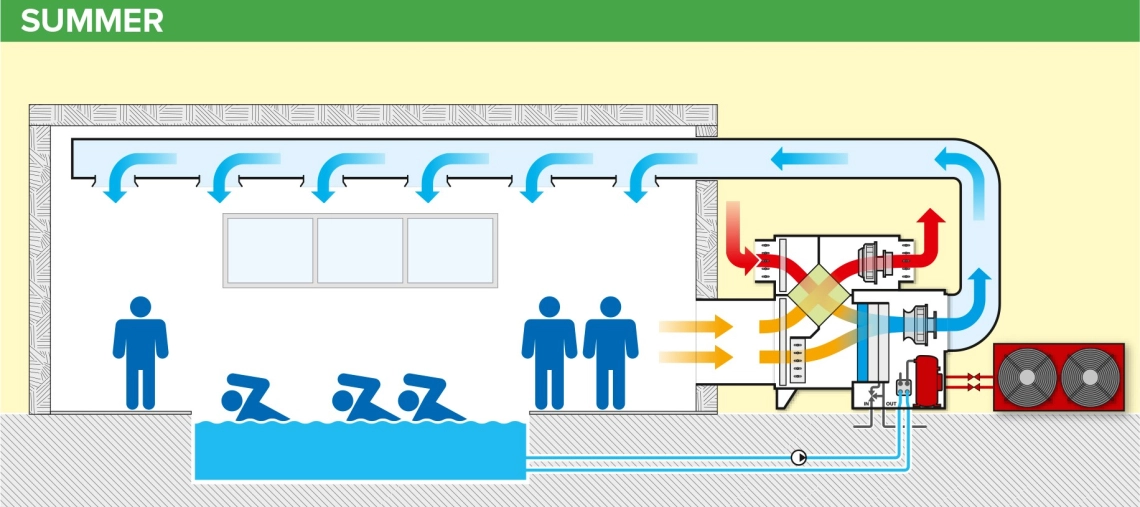

ZOMER: normale werking, zwembad open, ontvochtiging en koeling (externe condensor)
Compressor: AAN
Warmwaterspoel: UIT (optioneel)
Desuperheater: UIT (optioneel)
Externe condensor: AAN (MSPR-modellen)
Externe lucht: AAN

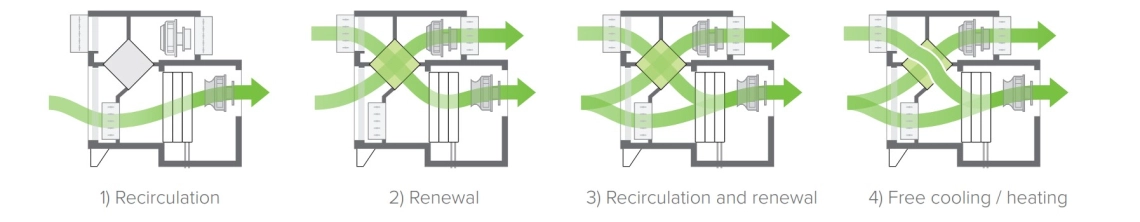

Luchtstromen:

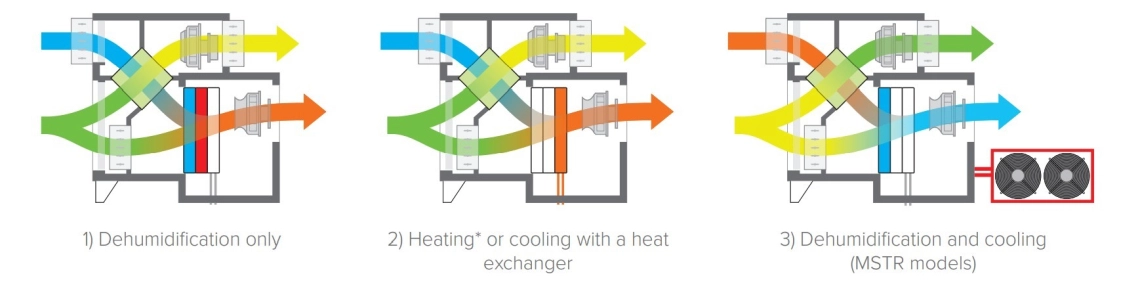

Bedrijfsmodus:

* Neem voor een optionele elektrische verwarmer contact op met het verkoopkantoor van de fabrikant.

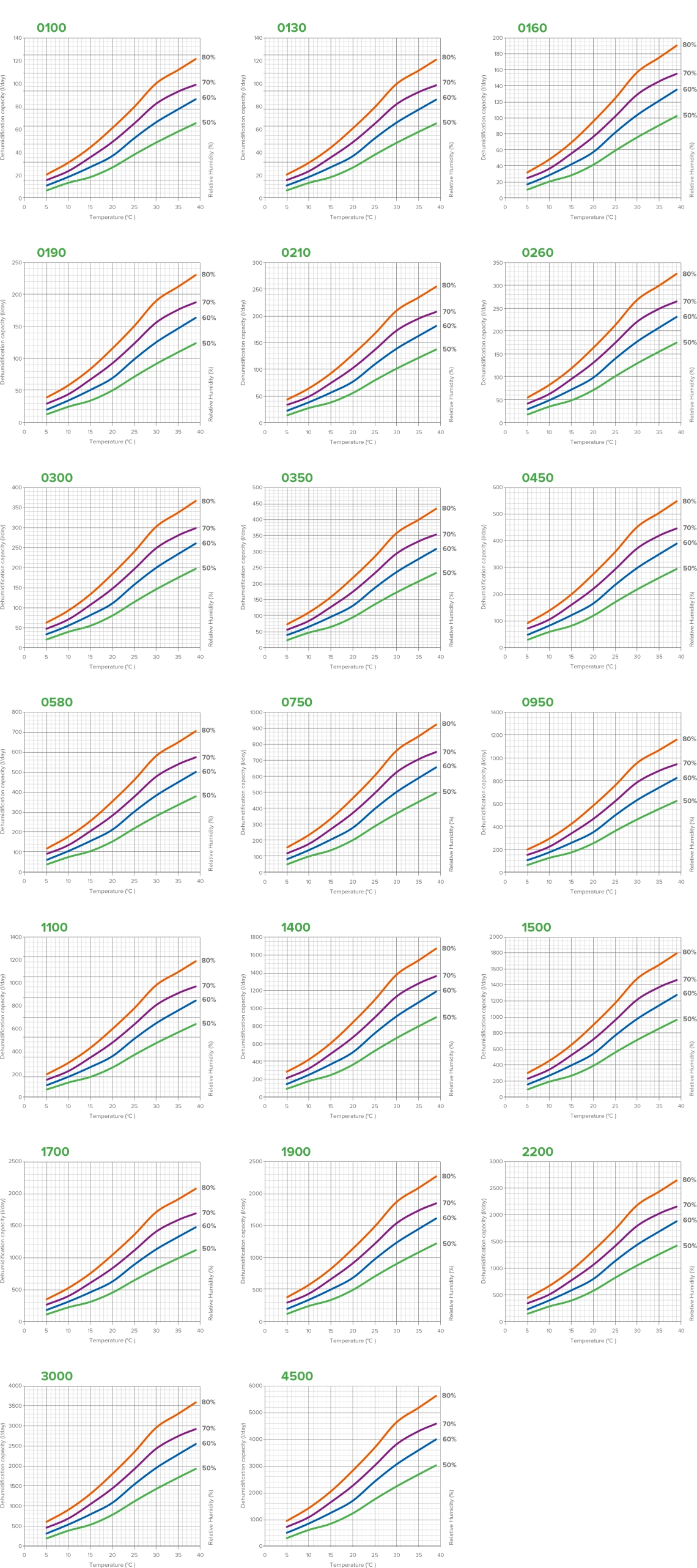

Prestatiegrafiek

1. Inlaatlucht: 30°C - 80% RH; inlaat/uitlaat water: 80/70°C; buitenlucht: 30°C - 50% RH; 100% recirculatie.
2. Binnenlucht: 26°C - 60% RH; buitenlucht: -5°C - 80% RH.

Opmerking:
MSTR - standaard (industriële) versie
MSPR - zwembadwater versie
