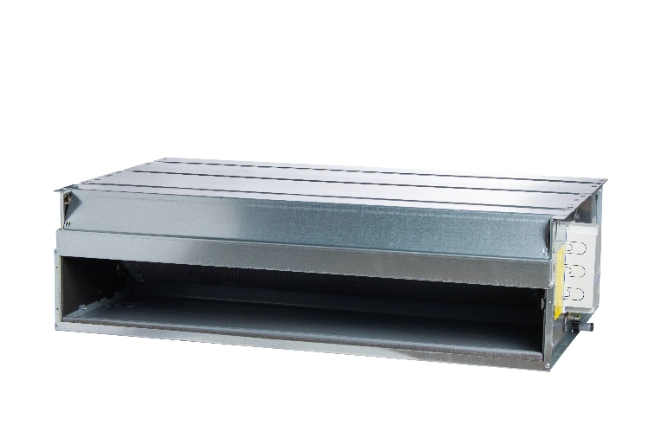

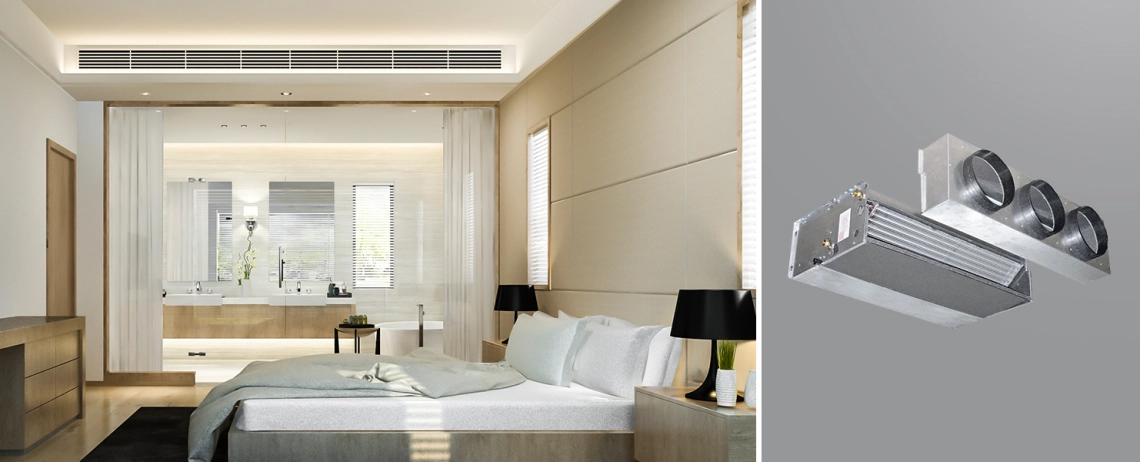

Medium ESP-ventilatorconvectoren HPL-serie
De ventilatorconvector heeft 7 standaardmaten met verschillende luchtdebieten (van 340 tot 2100m3/u), elk uitgerust met een 3- of 4-rijige batterij en met de mogelijkheid om een 1- of 2-rijige batterij toe te voegen voor 4-pijps systemen. Dit is de meest complete serie, ideaal voor alle airconditioningvereisten.
Belangrijkste kenmerken :
- Hoog comfortniveau
- Breed werkbereik
- Statische druk tot 80 Pa
- Gegalvaniseerde stalen behuizing
- Zeer efficiënte koperen warmtewisselaar
- Statisch en dynamisch gebalanceerde ventilator voor extreem stille werking
- Horizontale en verticale installatie
Voordelen :
- De behuizing is gemaakt van 1 mm gegalvaniseerd staal en geïsoleerd met 3 mm polyolefine schuim (klasse M1).
- De ventilatoren hebben aluminium of kunststof schoepen.
- De motor met 5 snelheden is gemonteerd op trillingsdempende pads. Het ontwerp heeft een interne thermische beveiliging met automatische reset (beschermingsgraad IP 20, klasse B).
- De warmtewisselaar is niet geschikt voor gebruik in een corrosieve atmosfeer waar deze onderhevig kan zijn aan corrosie. De aansluitingen bevinden zich aan de linkerkant, kijkend vanaf de luchtuitlaat van de unit.
- De condensbak is gemaakt van kunststof. Dankzij het L-vormige ontwerp kan de ventilatorconvector zowel horizontaal als verticaal worden geïnstalleerd.
- Het filter is gemaakt van polypropyleenvezel gespannen op een gegalvaniseerd stalen frame. Het frame is geïnstalleerd in speciale geleiders voor eenvoudige verwijdering en installatie van het filter tijdens onderhoud.

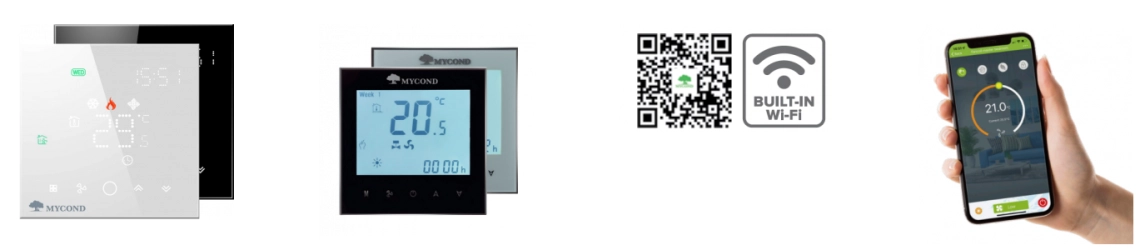

De optimale automatiseringsset voor betaalbare en eenvoudige bediening via smartphone
ventilatorconvectoren met 3 rijen, modellen met 2 buizen. Specificaties
|
Specificaties |
Eenheden | HPL 13 | HPL 23 | HPL 33 | HPL 43 | HPL 53 | HPL 63 | HPL 73 |
| Luchtstroom | m3/u | 535 | 860 | 1115 | 1340 | 1375 | 1635 | 2100 |
| Koelvermogen | kW | 2,93 | 4,47 | 6 | 6,74 | 7,24 | 8,56 | 9,89 |
| Verwarmingscapaciteit | kW | 3,31 | 5,18 | 6,99 | 8,11 | 8,38 | 9,5 | 11,54 |
| Opgenomen vermogen motor | W | 55 | 110 | 126 | 175 | 174 | 166 | 245 |
| Geluidsvermogen (Lw) | dB(A) | 51 | 55 | 57 | 63 | 62 | 61 | 66 |
| Inlaat/uitlaat waterleiding | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |
| Condensaatleiding | mm | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 |
ventilatorconvectoren met 4 rijen, modellen met 2 buizen. Specificaties
| Specificaties | Eenheden | HPL 14 | HPL 24 | HPL 34 | HPL 44 | HPL 54 | HPL 64 | HPL 74 |
| Luchtstroom | m3/u | 535 | 860 | 1115 | 1340 | 1375 | 1635 | 2100 |
| Koelvermogen | kW | 3,37 | 5,45 | 6,95 | 7,42 | 8,01 | 9,55 | 11,29 |
| Verwarmingscapaciteit | kW | 3,6 | 5,76 | 7,32 | 8,57 | 8,84 | 10,62 | 13,13 |
| Opgenomen vermogen motor | W | 55 | 110 | 126 | 175 | 174 | 166 | 245 |
| Geluidsvermogen (Lw) | dB(A) | 51 | 55 | 57 | 63 | 62 | 61 | 66 |
| Inlaat/uitlaat waterleiding | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |
| Condensaatleiding | mm | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 |
3+1-rij ventilatorconvector, 4-pijps modellen.Specificaties
| Specificaties | Eenheden | HPL 13-4T/1R | HPL 23-4T/1R | HPL 33-4T/1R | HPL 43-4T/1R | HPL 53-4T/1R | HPL 63-4T/1R | HPL 73-4T/1R |
| Luchtstroom | m3/u | 535 | 860 | 1115 | 1340 | 1375 | 1635 | 2100 |
| Koelvermogen | kW | 2,93 | 4,47 | 6 | 6,74 | 7,24 | 8,56 | 9,89 |
| Verwarmingscapaciteit | kW | 2,5 | 3,7 | 4,87 | 5,48 | 5,79 | 6,93 | 8,12 |
| Opgenomen vermogen motor | W | 55 | 110 | 126 | 175 | 174 | 166 | 245 |
| Geluidsvermogen (Lw) | dB(A) | 51 | 55 | 57 | 63 | 62 | 61 | 66 |
| Inlaat/uitlaat waterleiding | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | |
| Condensaatleiding | mm | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 | DN15 |
De karakteristieken worden gegeven voor de volgende bedrijfsparameters:
Statische druk: 0Pa
KOELING: inlaatluchttemperatuur +27 °C droge. temperatuur, +19 °C vochtigheid. therm. Inlaat-/uitlaatwatertemperatuur. +7/12 °C.
VERWARMEN: luchttemperatuur bij de ingang is +20 °C. Temperatuur inlaat/uitlaat water. +50/45 °C.
Verwarming 4-pijpssysteem: luchttemperatuur bij de ingang +20 °C. Inlaat-/uitlaatwatertemperatuur. +65/55 °C.

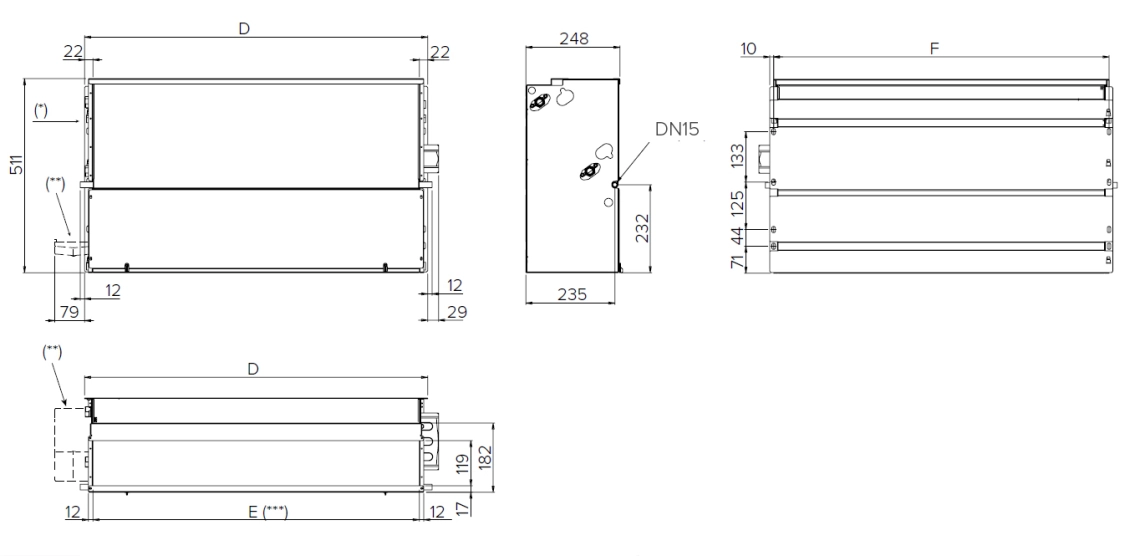

Verticale installatie
Opmerking:
(*) - Batterijaansluitingen links
(**) - Extra condensbak (optie)
(***) - Afmetingen aanzuigframe: E x 119 mm
(****) - Buitendiameter

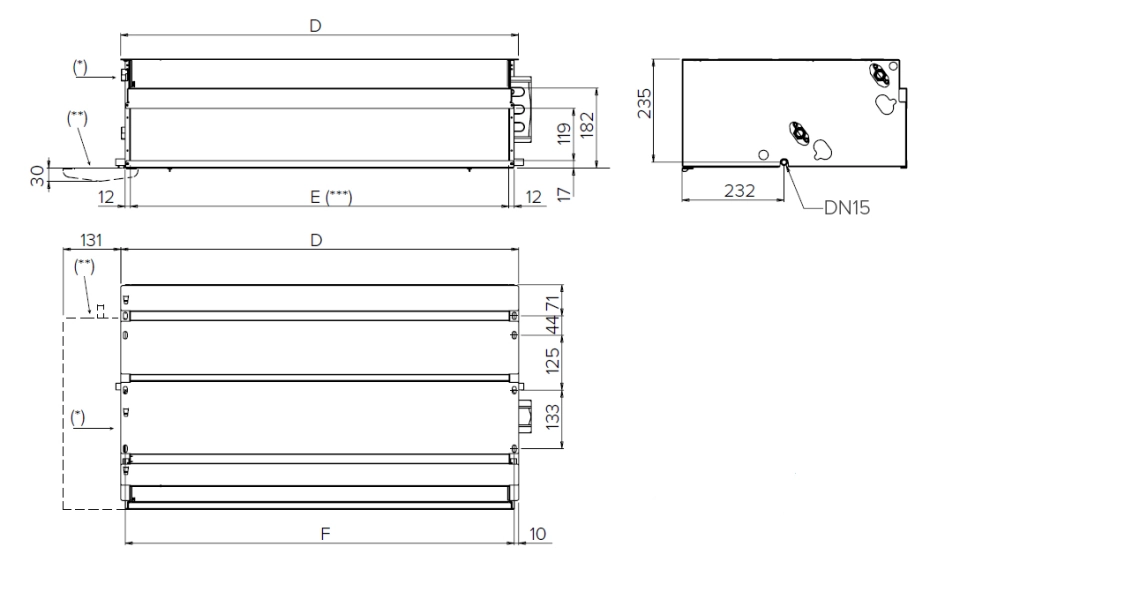

Horizontale installatie
Opmerking:
(*) - Batterijaansluitingen links
(**) - Extra condensbak (optie)
(***) - Afmetingen aanzuigframe: E x 119 mm
(****) - Buitendiameter
| Model | Eenheden | HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
| D | mm | 689 | 904 | 1119 | 1119 | 1334 | 1549 | 1549 |
| E | mm | 645 | 860 | 1075 | 1075 | 1290 | 1505 | 1505 |
| F | mm | 669 | 884 | 1099 | 1099 | 1314 | 1529 | 1529 |

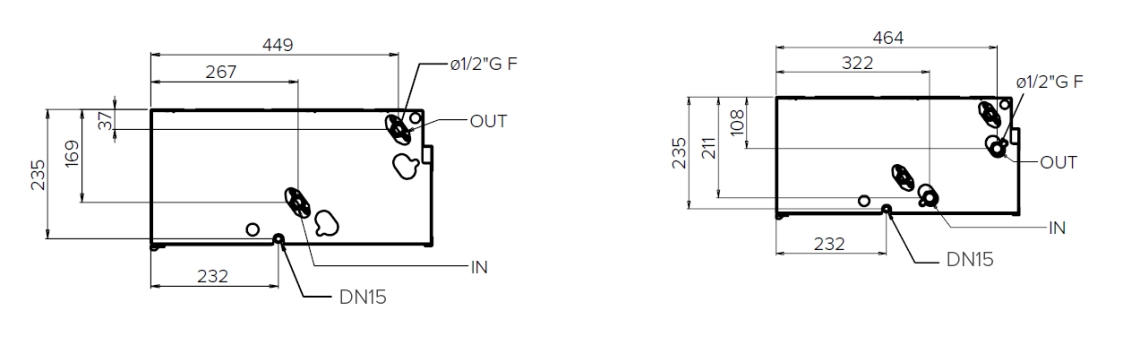

Spoelaansluitingen
3- of 4-rijige batterijen / Extra verwarmingsbatterij (1 of 2 rijen)
| Model | Eenheden | HPL 1 | HPL 2 | HPL 3 | HPL 4 | HPL 5 | HPL 6 | HPL 7 |
| 3 rijen | kg | 18,5 | 25,4 | 26,5 | 27,9 | 38,4 | 47,2 | 47,4 |
| 3+1 rijen | kg | 19,7 | 26,9 | 28,3 | 29,7 | 40,3 | 49,5 | 49,7 |
| 4 rijen | kg | 19,5 | 26,7 | 27,9 | 29,0 | 39,8 | 48,9 | 49,1 |
