Medium ESP ventilatorconvectoren serie MCFC

Een airconditioningsysteem dat zowel koelt als verwarmt. Het systeem creëert een comfortabel microklimaat in kantoren, industriële gebouwen, commerciële en residentiële gebouwen, hotels, banken, administratieve gebouwen, enz.

Koelvermogen: 1,2 ... 12,6 kW

Verwarmingscapaciteit: 1,8 ... 18,9 kW

Wil je kopen of heb je vragen?

Mycond

Ventilatorconvectoren

Breed scala aan capaciteiten. De ventilatorconvector heeft koel-, verwarmings- en ventilatiefuncties. Hij is ontworpen om comfortabele omstandigheden te handhaven in woningen, kantoren, commerciële en andere gebouwen.

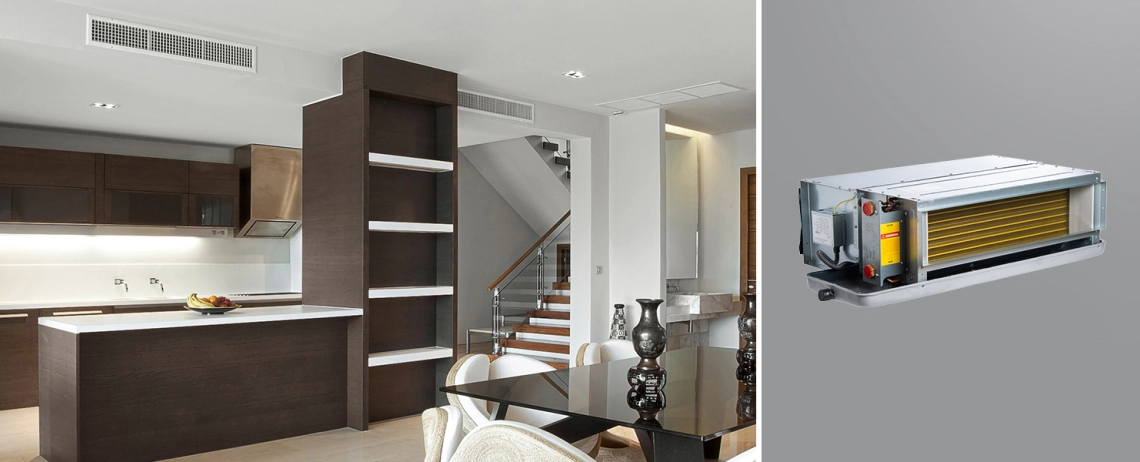

MyCond MCFC Medium ESP kanaalventilatorconvector voor een efficiëntere luchtcirculatie.

Kenmerken en voordelen:

Geoptimaliseerde warmtewisselaar met vergroot warmtewisselingsoppervlak zorgt voor een hoog ventilatorconvectie rendement.
Centrifugaalventilator met metalen schoepen en behuizing van gegalvaniseerd staal zorgen voor een hoge betrouwbaarheid en brandwerendheid.
2-pijps ventilatorbatterij met 3-rijige warmtewisselaar.

MyCond MCFC Medium ESP kanaalventilatorconvector voor efficiënte klimaatregeling.

MyCond MCFC Moderne ventilatorconvector voor efficiënt luchtbeheer.

Keuze uit AC- of DC-motortype.
Leidingaansluiting aan linkerkant.
Schuin aflopende afvoerbak zorgt voor veilige en volledige afvoer van condensaat vanaf het laagste punt.
Statische druk tot 50 Pa.
Laag stroomverbruik.
Laag geluidsniveau.
ModBus regeling (als optie).
Wi-Fi-bediening (als optie).
Thermostaat is apart verkrijgbaar

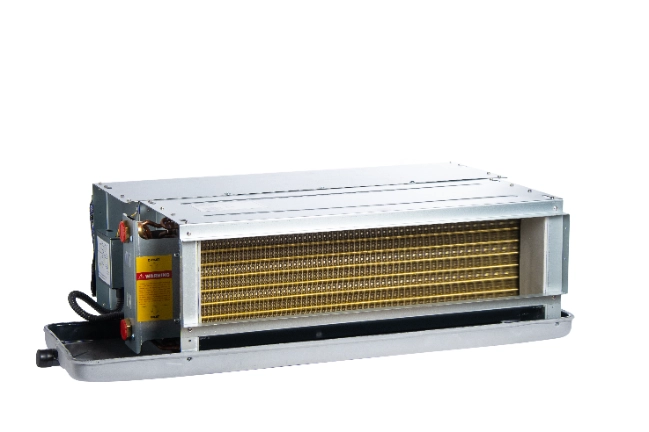

MyCond MCFC Medium ESP ventilatorconvectoren met specificatiegegevens.

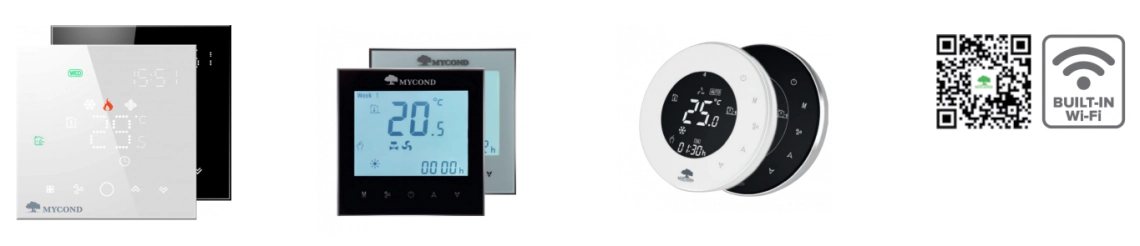

De optimale automatiseringsset voor betaalbare en eenvoudige bediening via smartphone

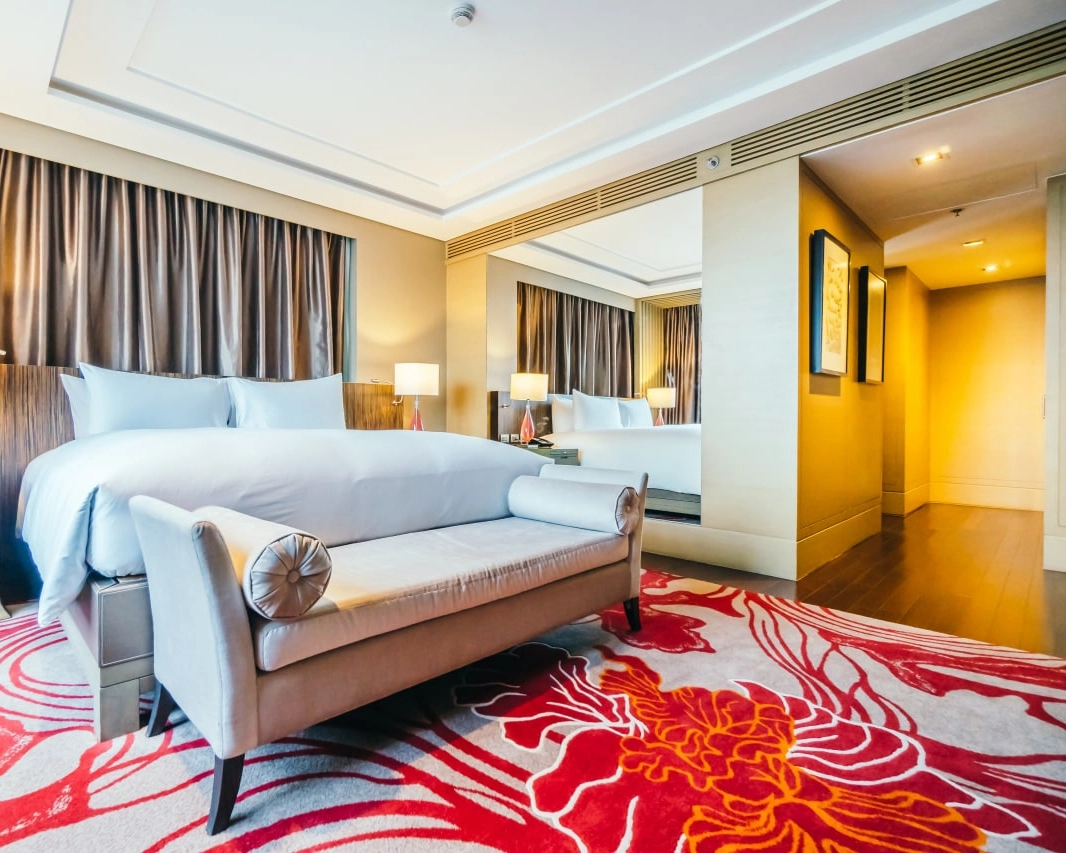

MyCond MCFC Moderne hotelkamer met energiezuinige medium ESP duct ventilatorconvector.

Specificaties		Eenheden	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102
Luchtstroom, hoog / medium / laag.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Koelvermogen, hoog / medium / laag.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Verwarmingscapaciteit, hoog / medium / laag.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Externe statische druk		Pa.	50	50	50	50	50
Geluidsniveau		dB(A)	42	44	46	47	49
Waterverbruik		^m3/u	0,39	0,55	0,7	0,82	0,91
Daling in waterdruk		kPa	12	16	20	23	26
	Aantal ventilatoren		1	2	2	2	2
Ventilatormotor	Aantal motoren		1	1	1	1	1
	Lage snelheid	W	49	66	84	100	118
Maximale werkdruk		MPa	1,6	1,6	1,6	1,6	1,6
Inlaat / uitlaat waterleiding		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Afvoerpijp		mm	R3/4" (DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Nettogewicht		kg	17	19	20	22	25

Specificaties		Eenheden	MCFC-136	MCFC-170	MCFC-204	MCFC-238
Luchtstroom, hoog / medium / laag.		^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Koelvermogen, hoog / medium / laag.		W	7200/5760/4680	9000/7200/5850	10800/8640/7020	12600/10080/8190
Verwarmingscapaciteit, hoog / medium / laag.		W	10800/8640/7020	13500/10800/8775	16200/12960/10530	18900/15120/12285
Externe statische druk		Pa.	50	50	50	50
Geluidsniveau		dB(A)	50	52	54	56
Waterverbruik		^m3/u	1,34	1,59	1,8	2,07
Daling in waterdruk		kPa	40	40	40	50
	Aantal ventilatoren		3	4	4	4
Ventilatormotor	Aantal motoren		1	1	1	1
	Lage snelheid	W	174	210	250	300
Maximale werkdruk		MPa	1,6	1,6	1,6	1,6
Inlaat / uitlaat waterleiding		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Трубка для конденсату		mm	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)	R3/4"(DN20)
Nettogewicht		kg	31	37	42	44

Opmerking.
1. De koelcapaciteit is getest onder de volgende omstandigheden: inlaatluchttemperatuur 27°C drogebol / 19,5°C nattebol; inlaat-/uitlaatwatertemperatuur 7°C / 12°C
bulb; inlaat-/uitlaatwatertemperatuur 7°C / 12°C.
2. Het verwarmingsvermogen is getest onder de volgende omstandigheden: inlaatluchttemperatuur 21°C droge thermometer; inlaat
watertemperatuur 60/50°C.
3. Het geluidsniveau werd getest in een volledig echovrije ruimte.
4. Deze prestaties en debieten zijn gegeven bij een statische druk van 30Pa.

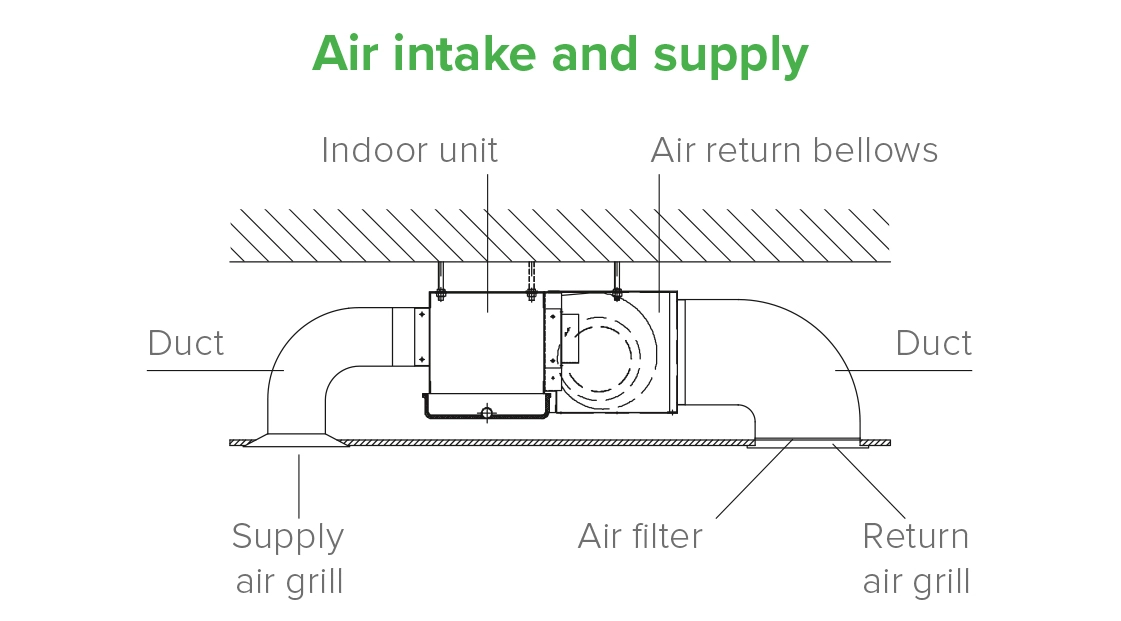

Installatiemethoden

MyCond MCFC Schema met installatiemethoden voor ventilatorconvectoren.

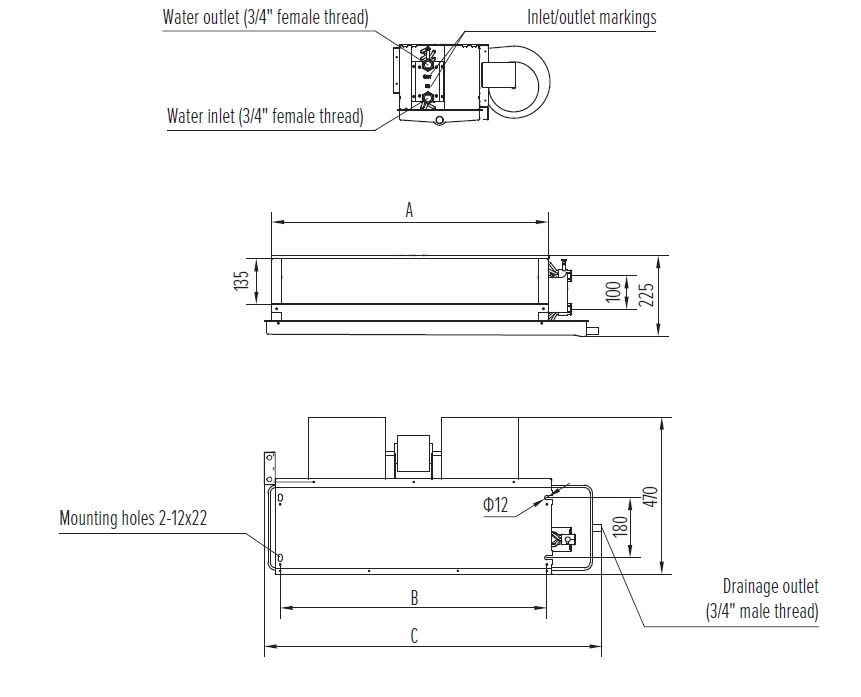

Afmetingen

MyCond MCFC Diagram van Medium ESP ventilatorconvector afmetingen en specificaties.

Model	Eenheden	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013

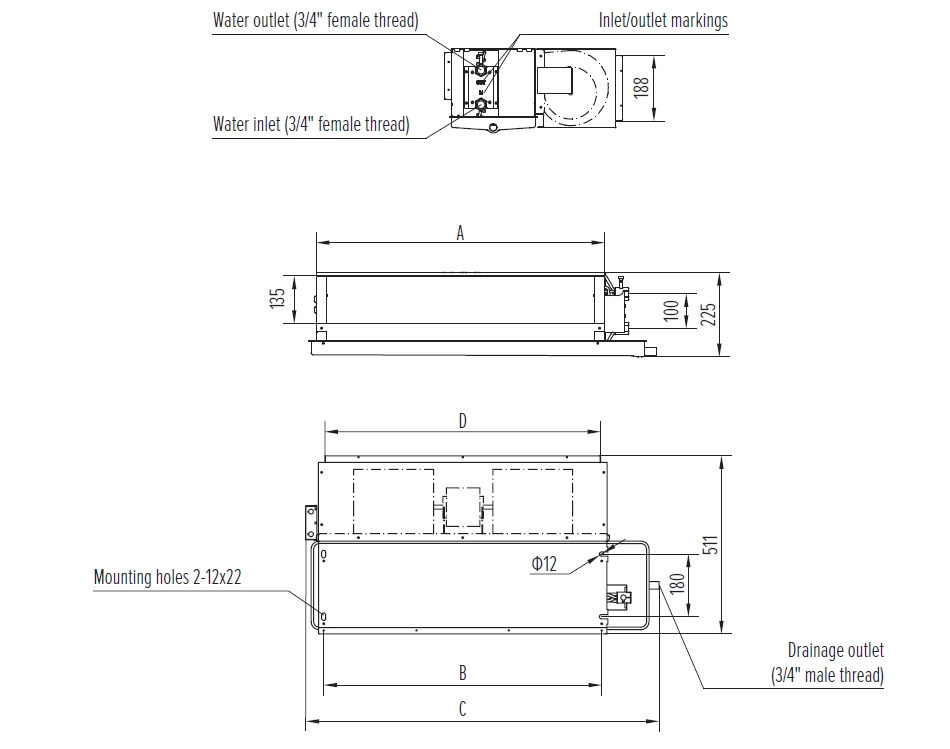

Afmetingen

Horizontale installatiemodellen met luchtinlaatkamer achteraan

Diagram met afmetingen van de Medium ESP kanaal ventilatorconvectoren MyCond MCFC serie.

Model	Eenheden	MCFC-034	MCFC-051	MCFC-068	MCFC-085	MCFC-102	MCFC-136	MCFC-170	MCFC-204	MCFC-238
A	мм	510	640	745	830	960	1260	1410	1630	1830
B	мм	480	610	715	800	930	1230	1380	1600	1800
C	мм	693	823	928	1013	1143	1443	1593	1813	2013
D	мм	420	540	680	740	860	1060	1320	1520	1660
