Modulaire luchtgekoelde chiller, R32 MCU-OHDD-serie

De R32-serie is een nieuwe generatie modulaire chillers die energiezuinigheid, milieuvriendelijkheid en comfort combineren. Intelligente regeling, de mogelijkheid om te koelen, verwarmen en warm tapwater te gebruiken, de stille werking en de flexibele modulaire structuur maken ze een universele keuze voor elk gebouw - van wooncomplexen tot grote commerciële gebouwen.

Koelvermogen: 76-153 kW

Verwarmingscapaciteit: 81-161 kW

Wil je kopen of heb je vragen?

Mycond

R32 MCU-OHDD serie

MULTIFUNCTIONALITEIT

Geïntegreerde verwarming, koeling en warmwatervoorziening in één systeem, eenvoudig aan te passen aan veel toepassingen.

MyCond MCU-OHDD – efficiënte koeling voor commerciële gebouwen

MyCond MCU-OHDD verticale doorsnede van de structuur

HOOGWAARDIGE COMPONENTEN ZORGEN VOOR UITSTEKENDE PRESTATIES

Volledig inverter DC-scrollcompressor met EVI-technologie

De nieuwste DC-invertercompressor met EVI-technologie zorgt voor een hoog "vermogen" van het apparaat. Het unieke ontwerp met een hogere compressieverhouding en een groter drukverschil zorgt ervoor dat het apparaat betrouwbaar werkt, zelfs onder de zwaarste omgevingsomstandigheden. Dit ontwerp maakt traploze regeling van de compressorcapaciteit mogelijk voor een nauwkeurige temperatuurregeling.

EVI-technologie

Dankzij de EVI-technologie kan de warmtepomp stabiel werken bij omgevingstemperaturen lager dan -30ºC, terwijl de prestaties van de warmtepomp aanzienlijk zijn verbeterd.

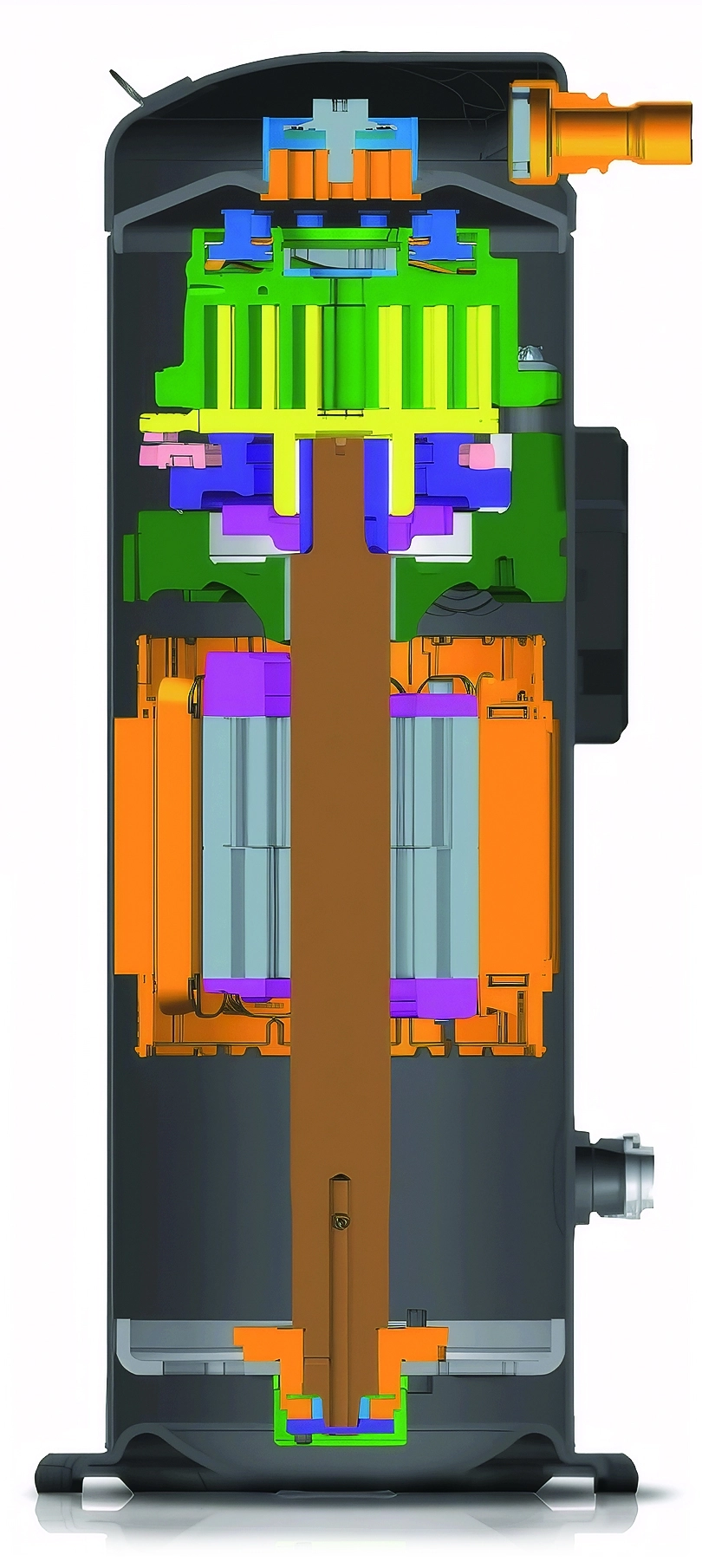

MyCond MCU-OHDD warmtepomp doorsnede

MyCond MCU-OHDD Roterende compressor

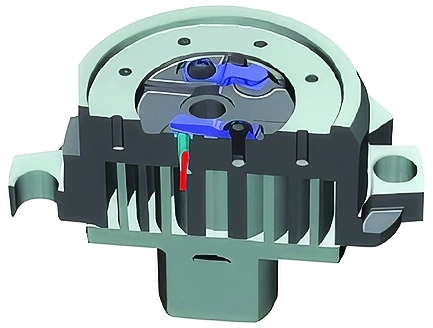

Geoptimaliseerd ontwerp van scroll- en VCR-technologie

Geoptimaliseerde scroll en VCR om beter aan te passen aan deellastomstandigheden en bedrijfsvereisten om de seizoensgebonden efficiëntie te verbeteren. *VCR: Variabele compressieverhouding

BPM-motor

Uitgerust met een speciale geoptimaliseerde BPM-motor (Brushless Permanent Magnet) voor hogere prestaties en een lager geluidsniveau.

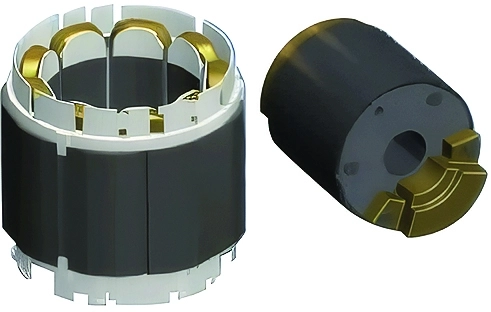

MyCond MCU-OHDD Rotor en stator van een hoogrendements-elektromotor voor een compressor

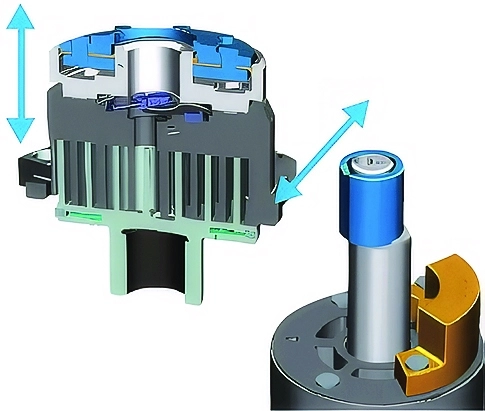

MyCond MCU-OHDD Axiaal en radiaal lager – betrouwbaarheid en stabiliteit van de compressorwerking

Dubbel compatibel ontwerp

Beschermt de compressor tegen binnendringen van vuil of vloeistof in de scrolleenheid. De bewegende scroll raakt de stilstaande scroll met de juiste kracht om slijtage en lekkage te voorkomen.

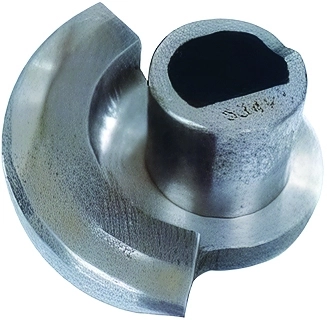

Swing Link-ontwerp

Regelen van de kracht tussen de bewegende en stilstaande rollen naarmate de compressorsnelheid toeneemt.

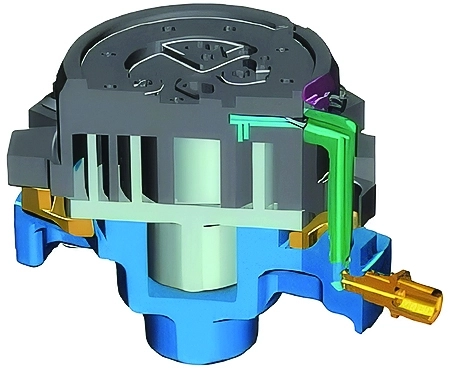

MyCond MCU-OHDD onderdeel voor efficiënte werking van het airconditioningsysteem

Oliepomp

Uitgerust met een positieve verdringeroliepomp voor de smering van het lagersysteem onder stromingsomstandigheden.

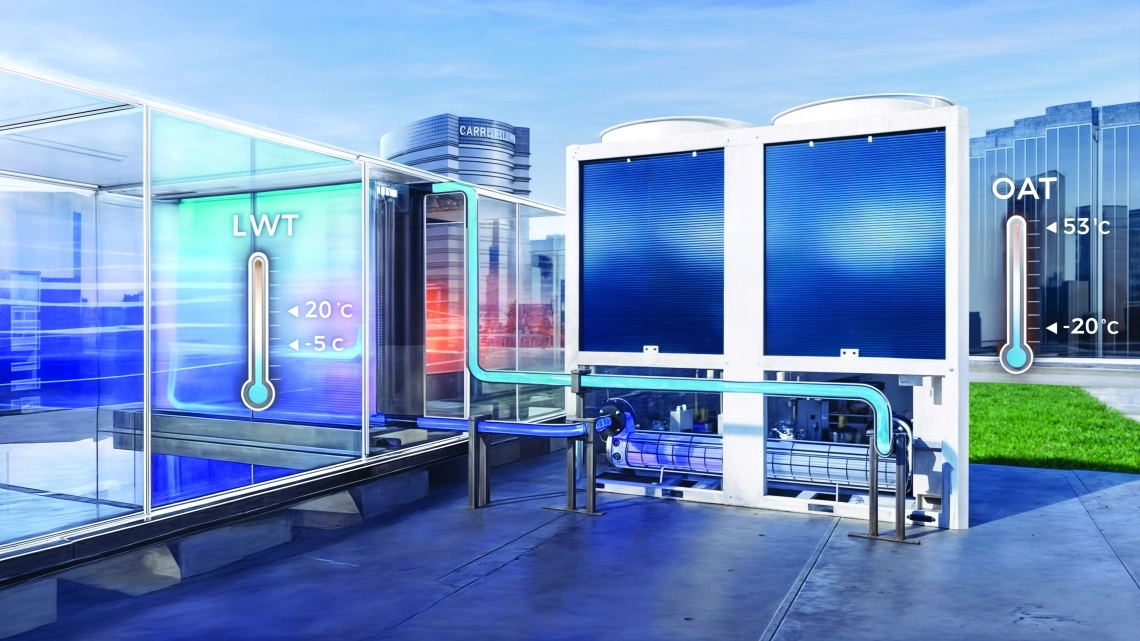

MyCond MCU-OHDD werkt bij temperaturen van -20°C tot +53°C

ONGEËVENAARDE FLEXIBILITEIT

Breed werkingsbereik

Het apparaat kan stabiel functioneren onder verschillende omstandigheden, wat een ideale oplossing is voor verschillende vereisten.

In de koelmodus:

aanvoertemperatuur van -5°C tot 20°C*, buitentemperatuur van -20°C tot 53°C.

In verwarmings- en warmwatermodus:

Aanvoertemperatuur van +20°C tot +60°C*, BUITENTEMPERATUUR VAN -20°C TOT 50°C.

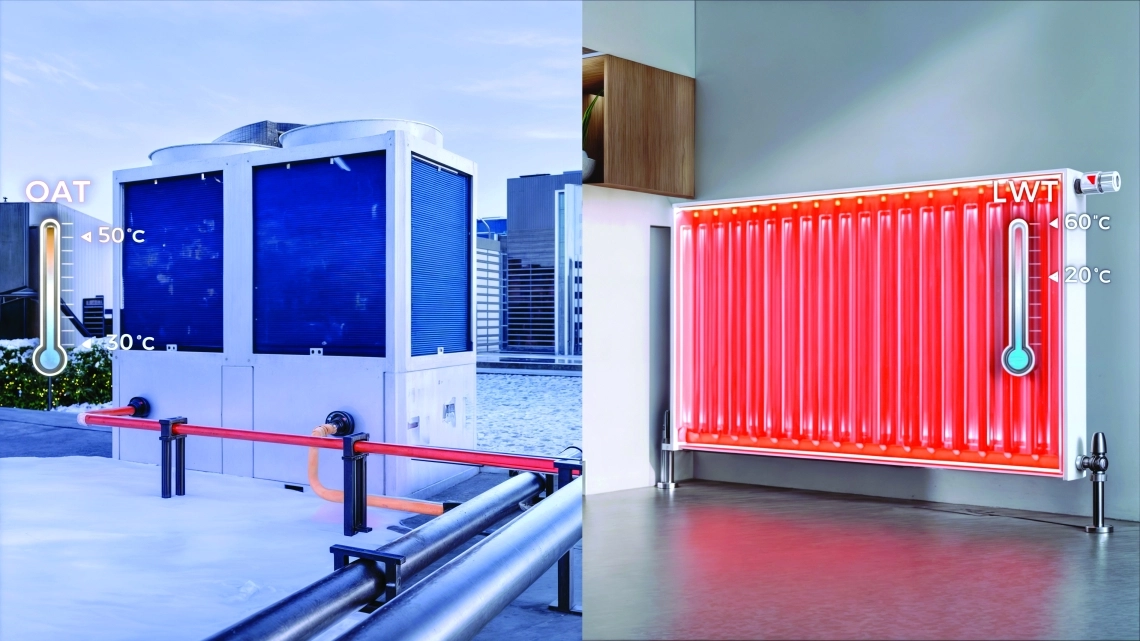

MyCond MCU-OHDD ruimteverwarming met koelmiddeltoevoer tot +60 °C

ALGEMENE AFMETINGEN

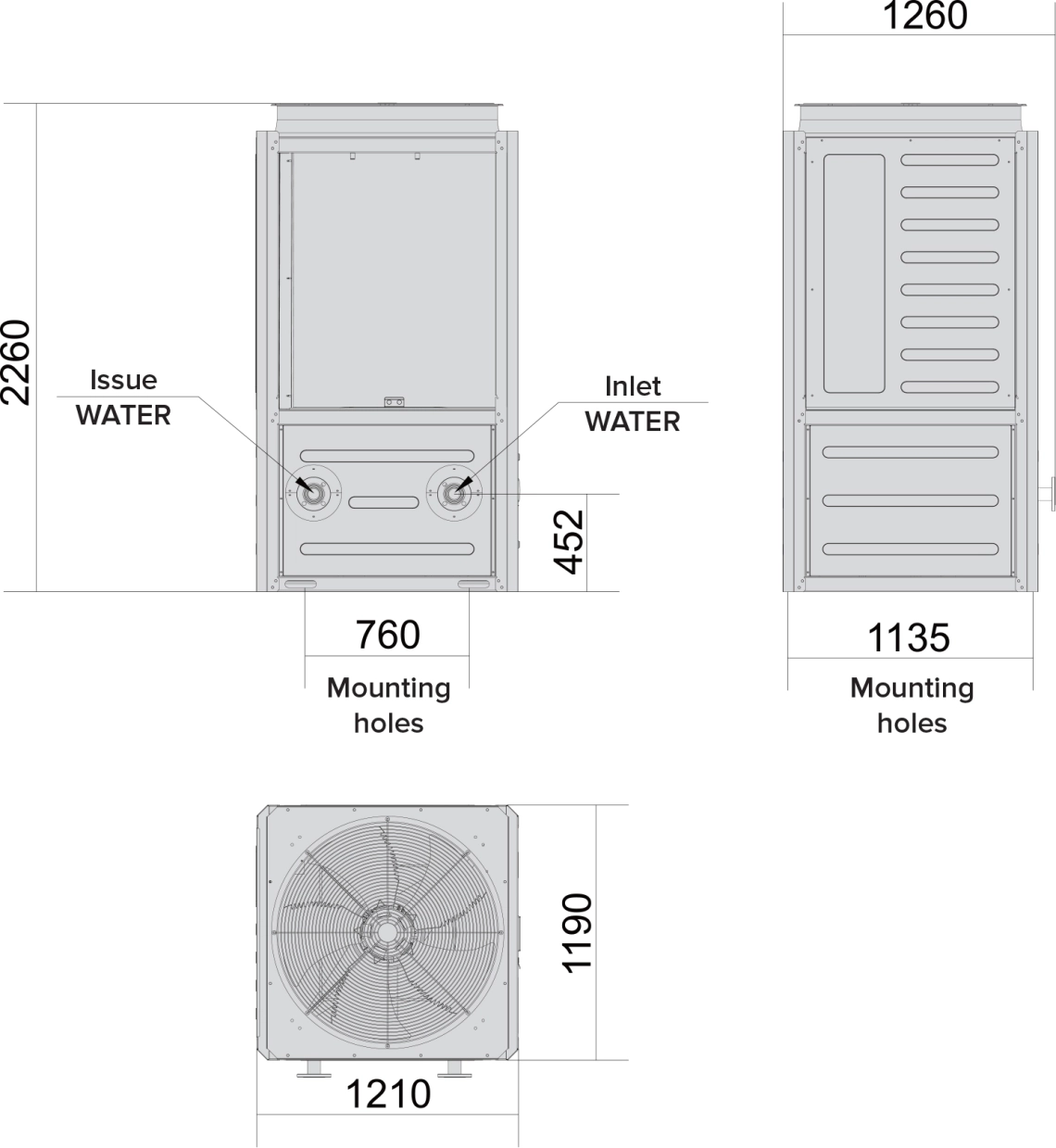

Buitenafmetingen van MCU080OHDD

Totale afmetingen MyCond MCU-OHDD - 1

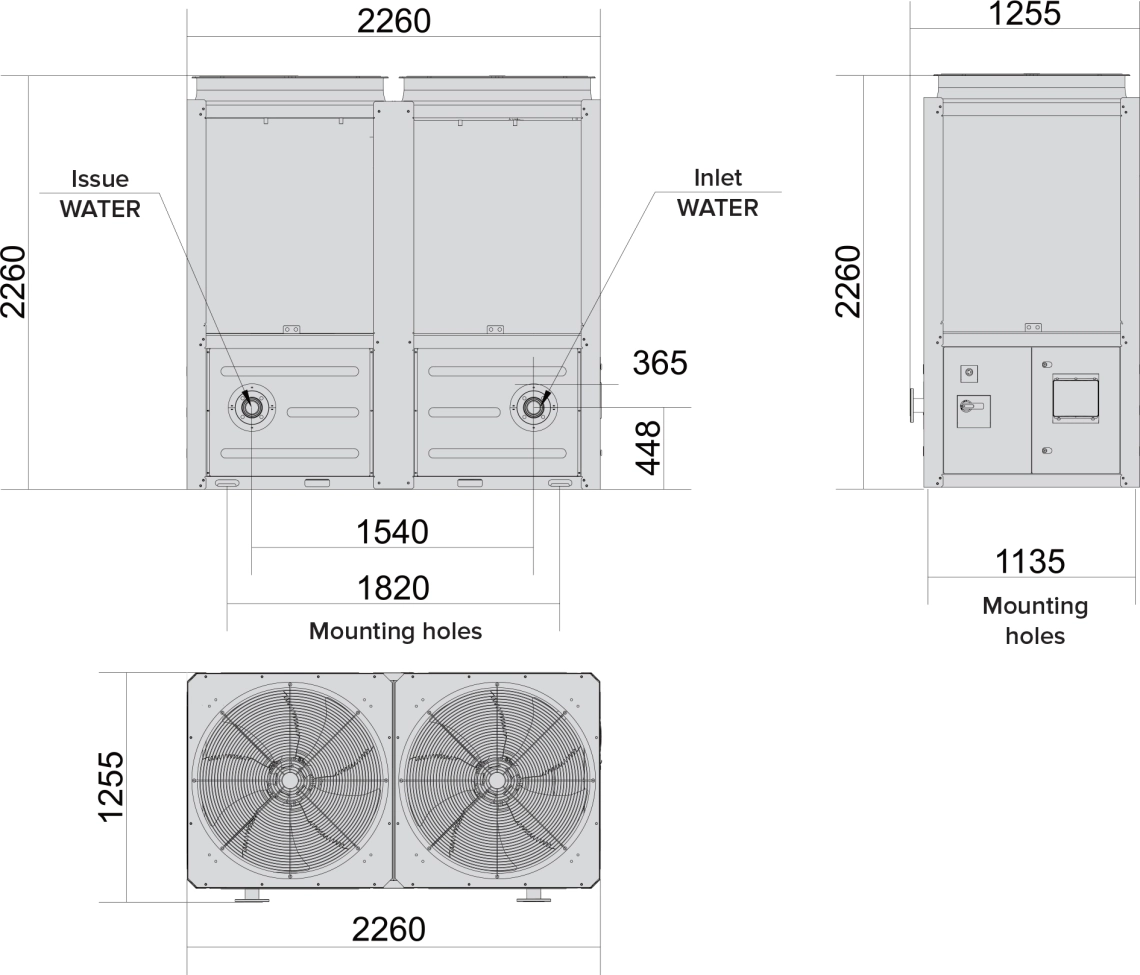

Buitenafmetingen MCU0130OHDD, MCU0150OHDD

Totale afmetingen MyCond MCU-OHDD - 2

TECHNISCHE SPECIFICATIES

Technische specificaties		Meeteenheid	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Koeling (Vertrekwatertemperatuur 7°C/ Buitentemperatuur 35°C)	Capaciteit (max) Opgenomen vermogen (max) EER (maximaal) Capaciteit (nom) Opgenomen vermogen (nom) EER (nom)	kW kW kW/kW kW kW kW/kW	76.0 29.01 2.62 65.0 22.03 2,95	137.0 46,92 2,92 100.0 28.60 3,50	153.0 56.56 2.70 130.0 42,88 3.03
Verwarming (Vertrekwatertemperatuur 45°C/ Buitentemperatuur 7°C)	Capaciteit (max) Ingangsvermogen (max) COP (maximaal) Capaciteit (nom) Ingangsvermogen (nom) COP (naam)	kW kW kW/kW kW kW kW/kW	81.0 24.40 3.32 71.0 18,93 3,75	151.0 41,95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36,90 3,85
Seizoensgebonden energie-efficiëntie	ZIENER ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	W/W % W/W % W/W %	4.60 181 4.51 178 3,65 143	4,88 192 4,85 191 3,85 151	4,82 190 4.60 181 3,80 149
Bedrijfstemperatuurbereik	Koeling Verwarming	°C °C	-20~53°C -30~50°C
Temperatuurbereik van het uitlaatwater	Koeling Verwarming	°C °C	-5~20°C 20~60°C
Voeding		Ph/V/Hz	3N~/380~415V/50Hz
Akoestisch vermogensniveau		dB	88	88	91
Waterwarmtewisselaar type			Buis- en mantelwarmtewisselaar
Luchtwarmtewisselaar type			Koperen buis en aluminium vinnen
Koelmiddelgasklep type			Elektronisch expansieventiel
Compressor	Type Hoeveelheid		Scrollcompressor met inverter
Compressor	Type Hoeveelheid		1	2	2
Koelmiddel	Type		R32
Fan	Type Luchtstroom Hoeveelheid	m3/u	Axiaal
			25400	20500	25400
			1	2	2
Watersysteem	Waterbestendigheid Waterstroomsnelheid Waterleidingmaat (inlaat/uitlaat)	kPa m3/u	53	40	60
			12.20	17.2	1 24.4
			DN50/DN50	DN65/DN65	DN65/DN65
Buitenafmetingen	B×D×H	mm	1260×1210×2260	2260×1255×2260	226012552260
Gewicht	Nettogewicht	kg	500	910	910

Opmerkingen:

1. Technische gegevens kunnen door de fabrikant zonder voorafgaande kennisgeving worden gewijzigd ter verbetering van het product.

2. Prestaties voldoen aan de normen EN14511 en EN14825.

3. Max.: 100% van de compressorfrequentie.

4. Nom.: Nominale gegevens 80% van de maximale frequentie.

5. Voor meer informatie kunt u contact opnemen met de medewerkers van Mycond.
