Modulaire warmtepomp STANDAARD serie MCU-YH

Hoog rendement, energiebesparing en milieubescherming

De warmtepomp gebruikt het milieuvriendelijke koelmiddel R410A. Het is een chloorvrij, stabiel en niet-giftig koelmiddel dat de ozonlaag niet aantast en veilig is voor het milieu. Dit koelmiddel zorgt voor een efficiënte warmteoverdracht, wat een hogere capaciteit van de modulaire warmtepomp en een lager energieverbruik betekent.

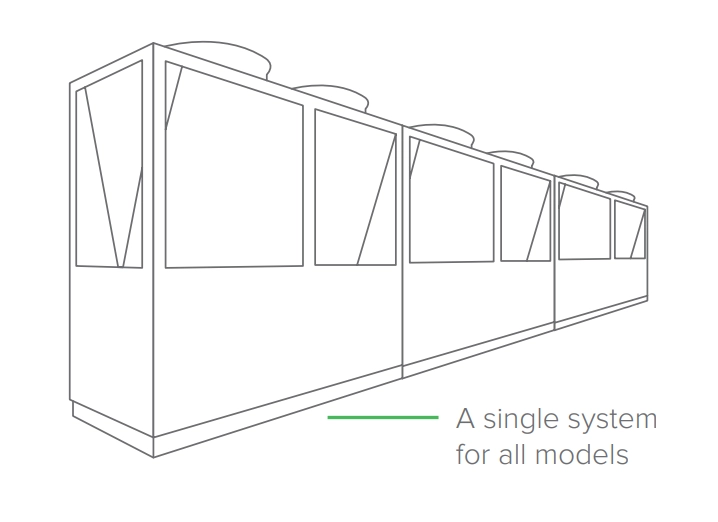

Modulair ontwerp

De unieke eigenschap van de serie is het modulaire ontwerp met de mogelijkheid om tot 16 modules (165YH, plus tot 8 modules) in één systeem te combineren. Hierdoor kan de capaciteit worden uitgebreid tot meer dan 1 MW, waarbij het aantal capaciteitstrappen gelijk is aan het aantal compressoren, zodat u tot 32 capaciteitstrappen kunt hebben met 16 koelermodules (in modellen met twee compressoren). Het hele systeem wordt bestuurd via één afstandsbediening die is aangesloten op de mastermodule, terwijl de rest slave-modules zijn. Dit resulteert in een monoblok warmtepomp met N-modules.

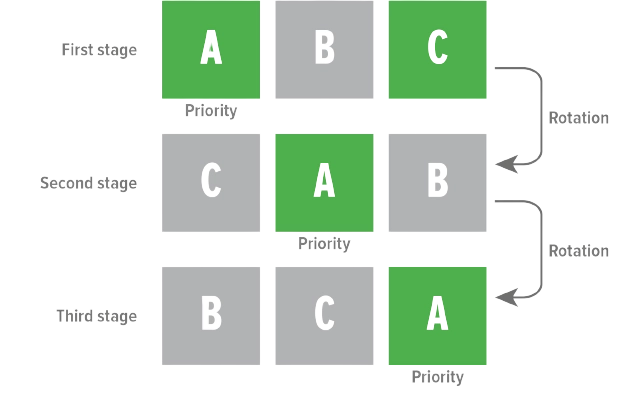

Zwevende hoofdwarmtepomp

Elke individuele warmtepomp kan als hoofdpomp werken: je hoeft hem maar één keer aan te sluiten op de bedrade regelaar. Dit elimineert het probleem dat het hele systeem uitvalt als de hoofdwarmtepomp uitvalt.

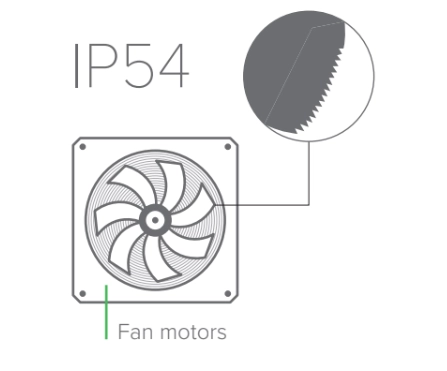

Zeer efficiënte ventilatoren

Metalen ventilatorbladen met zaagvormige randen zorgen voor een hogere luchtstroomsnelheid en hoge sterkte in combinatie met een laag geluidsniveau. De ventilatormotoren met IP54-classificatie zorgen voor een veilige en betrouwbare werking, zelfs in barre weersomstandigheden.

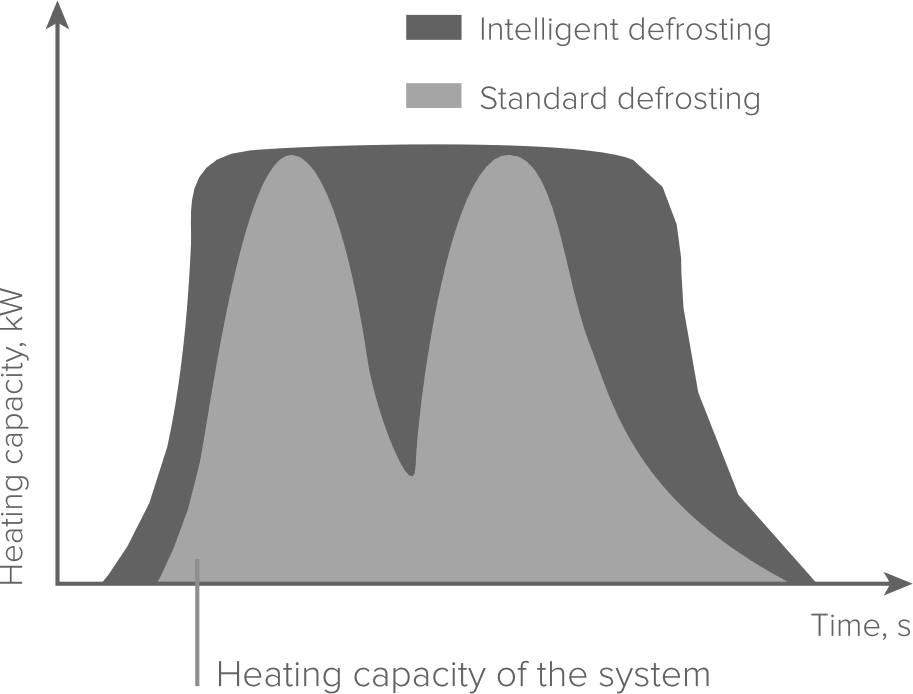

Intelligent ontdooien

De regelaar detecteert de huidige mate van bevriezing door de luchtstroomsnelheid, temperatuurdaling en koelmiddeldruk in de buitenwarmtewisselaar te analyseren. Bij de eerste methode wordt ontdooien periodiek in- en uitgeschakeld op basis van een timer. Bij de tweede methode wordt de start van het ontdooien gecoördineerd met een temperatuursensor van de buitenwarmtewisselaar.

Onderhoudsgemak

Als je een van de modules uitschakelt, stopt niet het hele systeem. Hierdoor kunt u op elk moment een module repareren, problemen oplossen/servicen, vervangen of zelfs toevoegen, terwijl u de faciliteit zonder onderbreking kunt koelen of verwarmen.

Krachtige bescherming

De warmtepomp is uitgerust met krachtige beveiliging, waaronder een zelfdiagnosefunctie die zorgt voor een langdurige, stabiele en betrouwbare werking. De warmtepomp kan zo worden ingesteld dat de huidige werking snel wordt hervat nadat de stroom is hersteld.

• Compressor overbelastingsbeveiliging
• Bescherming tegen hoge/lage druk
• Bescherming tegen hoge/lage spanning
• Bescherming tegen watertekort
• Compressor kortsluitbeveiliging
• Bescherming oververhitting ventilatormotor
• Bescherming stroomvoorziening
• Bescherming uitlaatgastemperatuur
• Bescherming uitlaatwatertemperatuur

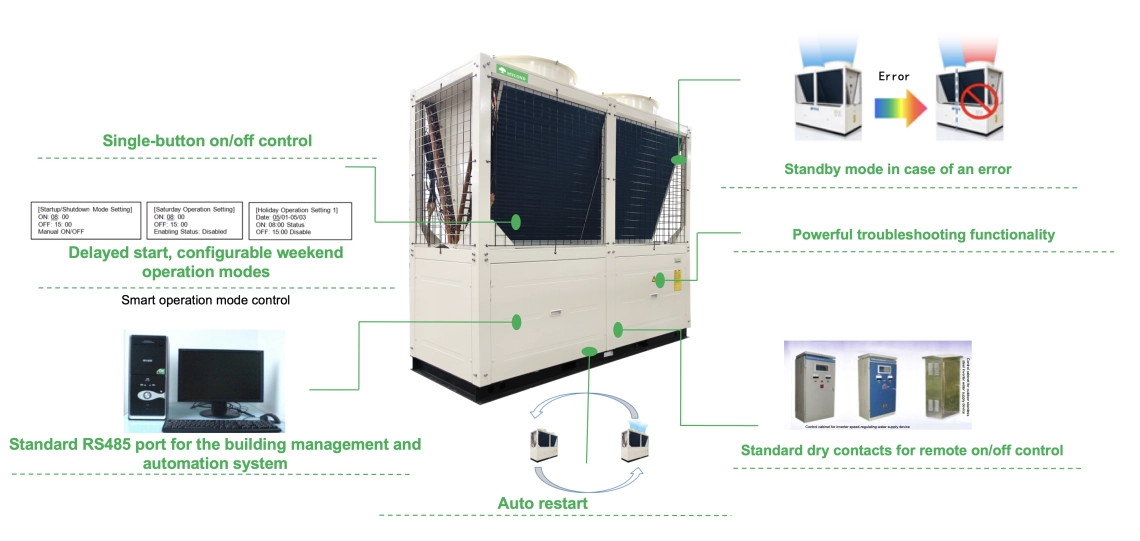

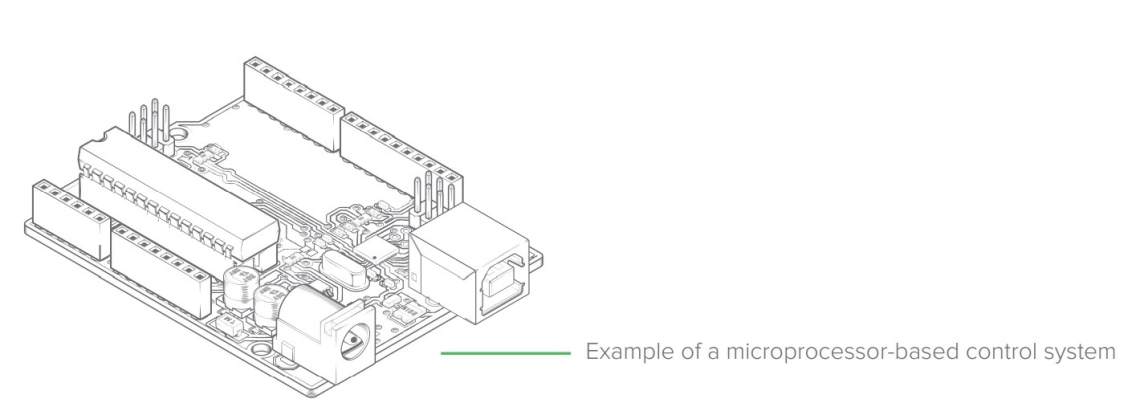

Besturingssysteem

De warmtepomp is uitgerust met een 3e generatie microprocessorgebaseerd regelsysteem en een ultramoderne afstandsbediening. Het modulaire regelsysteem dat in de warmtepomp is ingebouwd, heeft USB-poorten voor eenvoudig onderhoud en upgraden van de regelsoftware.

Modbus

De Modbus-printplaat wordt standaard meegeleverd, zodat de warmtepomp kan worden aangesloten op een nieuw of bestaand beheersysteem voor gemakkelijke afstandsbediening en analyse via een pc.

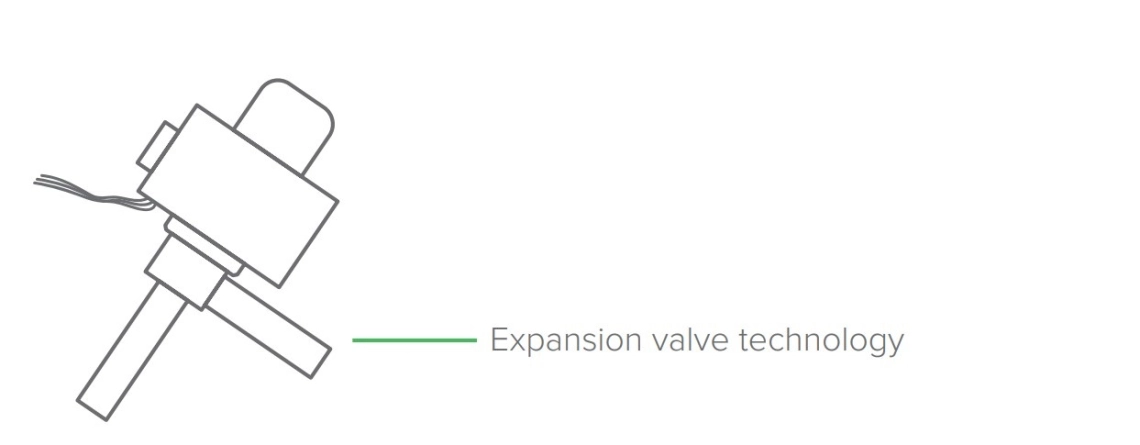

Nauwkeurige EXV

De warmtepomp is uitgerust met een 480-traps EXV voor een nauwkeurige regeling van het koelmiddeldebiet. De gepatenteerde regeltechnologie maakt een snelle en nauwkeurige dynamische aanpassing van het koudemiddelniveau in het systeem mogelijk op basis van veranderingen in de belasting, waardoor de energie-efficiëntie aanzienlijk wordt verbeterd.

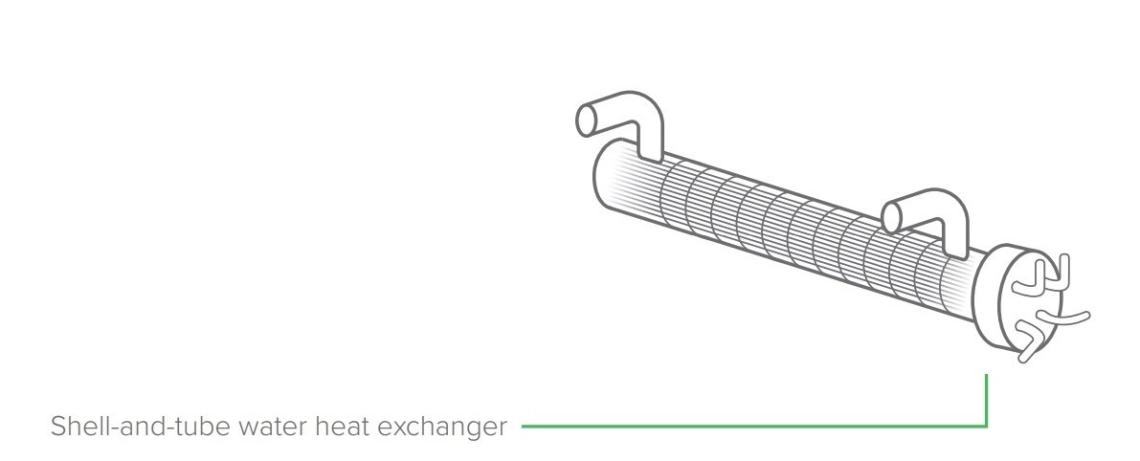

Shell-and-tube warmtewisselaar

De warmtepomp is uitgerust met een hoogefficiënte shell-and-tube water-warmtewisselaar. Het gegroefde binnenoppervlak samen met een schroefvormig gedeelte verbetert de warmteoverdracht, terwijl de grotere vloeistofkanalen in vergelijking met een platenwarmtewisselaar de stromingsweerstand verminderen en verstopping van de buizen voorkomen. Hierdoor is de buizenwarmtewisselaar minder gevoelig voor de waterkwaliteit en beter bestand tegen vorst.

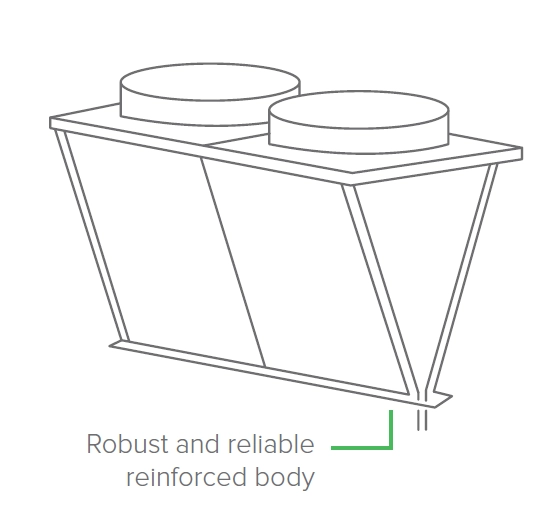

V-vormige condensor

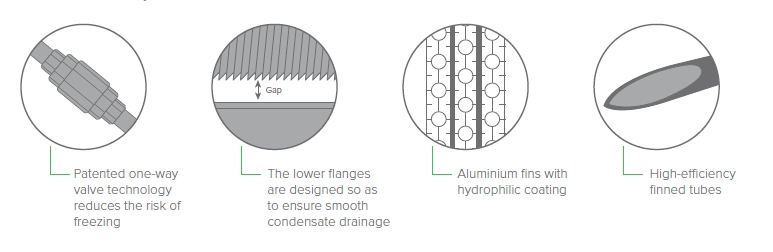

Het speciale V-vormige ontwerp van de luchtwarmtewisselaar zorgt voor een grotere luchtstroom, terwijl hydrofiele aluminium vinnen en gegolfde binnenbuizen de efficiëntie van de warmteoverdracht verbeteren. Metalen ventilatorbladen en gaasroosters zorgen voor een grotere betrouwbaarheid en bescherming tegen externe invloeden. Een terugslagklep in het koelmiddelcircuit aan de onderkant van de warmtewisselaar voorkomt circulatie van koelmiddel met een lage temperatuur in de verwarmingsmodus, terwijl circulatie van koelmiddel met een hoge temperatuur mogelijk is in de ontdooistand. Dit voorkomt ijsvorming en beschermt de warmtewisselaar tegen bevriezing.

De gebruikte technologie voorkomt ijsvorming en beschermt de warmtewisselaar tegen bevriezing. Er is ook een opening tussen de bodem van de warmtewisselaar en de pan, die zorgt voor een vrije doorstroming van het dooiwater, waardoor de afvoer wordt verbeterd en wordt voorkomen dat het water zich ophoopt en bevriest.

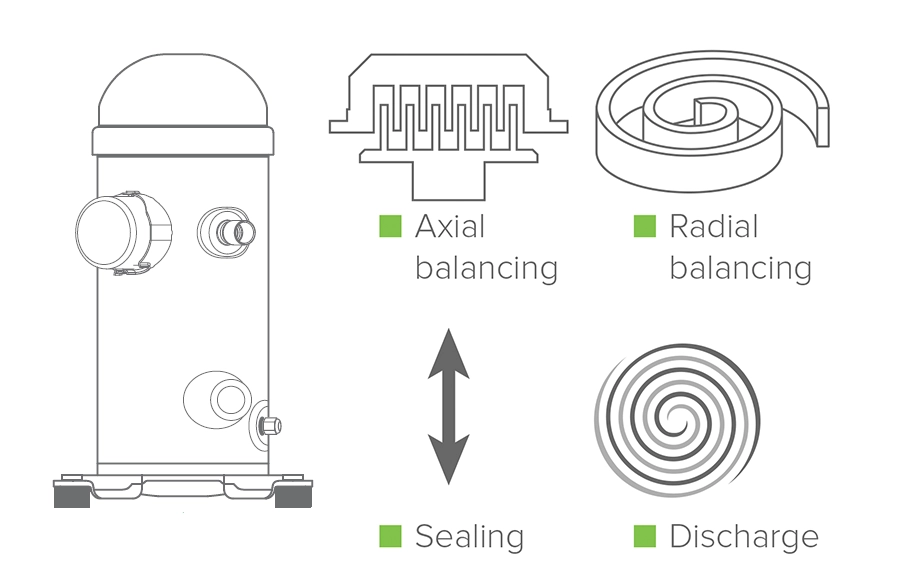

Efficiënte scrollcompressor

De warmtepomp is uitgerust met efficiënte hermetisch afgesloten scrollcompressoren van wereldberoemde merken. Axiale uitbalancering en contactloze afdichting van de spiralen zorgen voor een wrijvingsloze werking en minimaliseren de lekkages. Dit zorgt voor een hoger compressorrendement en een betrouwbare werking, evenals lage trillings- en geluidsniveaus.

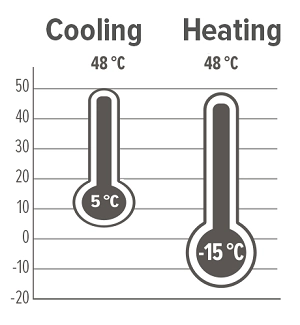

Werkingslimieten

De warmtepomp werkt tot -15 graden in de warmtemodus en tot +48 graden in de koudemodus.

* Tijdelijk niet beschikbaar in de EU

Opmerkingen:
1. Koelvermogen en elektriciteitsverbruik tijdens koelbedrijf hebben betrekking op het nominale waterdebiet, wateruittredetemperatuur 7 °C en omgevingsluchttemperatuur 35 °C.
2. Het verwarmingsvermogen en het elektriciteitsverbruik tijdens verwarmingsbedrijf hebben betrekking op het nominale waterdebiet, de uitlaatwatertemperatuur van 45 °C en de omgevingsluchttemperatuur van 7 °CDB.
