MRF 6

Deze verbeteringen zorgen ervoor dat MRF-6 systemen robuuster en veelzijdiger worden, waardoor er mogelijkheden ontstaan om grotere en complexere airconditioning- en koelprojecten aan te pakken.

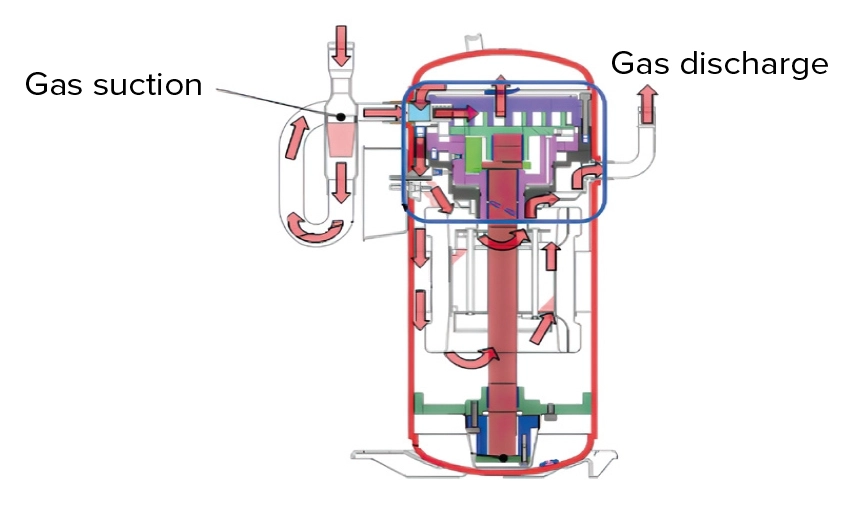

Compressortechnologieën

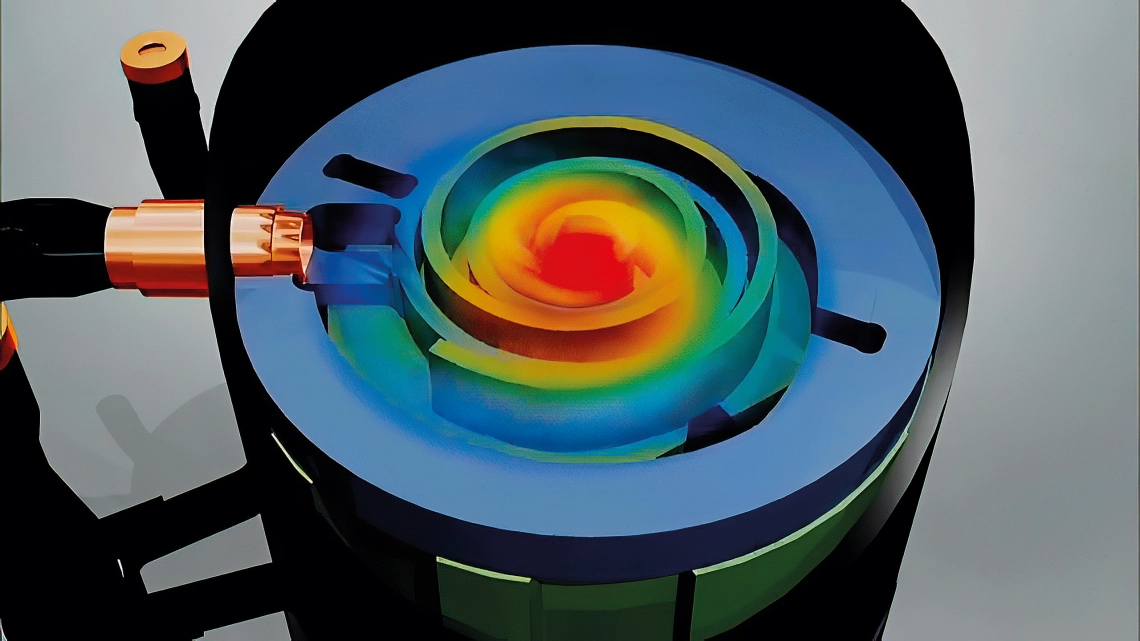

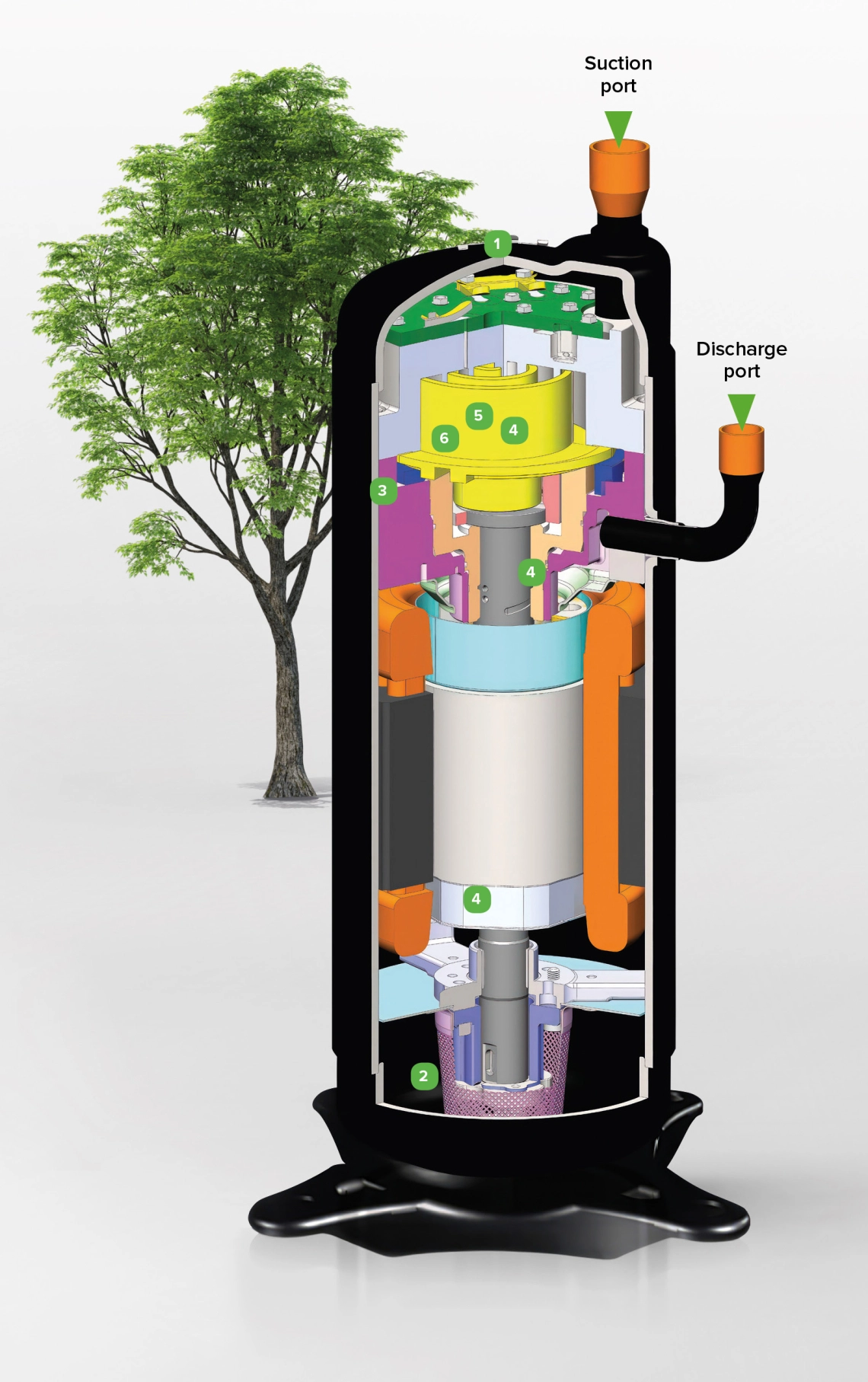

De nieuwe MRF-serie heeft geavanceerde scrollcompressoren met twee extra uitlaatkleppen. De nieuwe constructie zorgt voor een optimale drukregeling in de compressor. Dankzij deze verbetering is de stabiliteit bij hoge en lage toerentallen aanzienlijk verbeterd. En er is een laag niveau van drukpulsaties bereikt. Verbeterde bedrijfsparameters verhogen de levensduur van de compressor en verlagen het energieverbruik van het systeem als geheel

1. Relief Valve-technologie : door overcompressie tijdens het compressieproces vrij te laten, vermindert deze technologie compressieverliezen om de prestaties en efficiëntie van de compressor te verbeteren wanneer deze in het compressiegebied werkt.

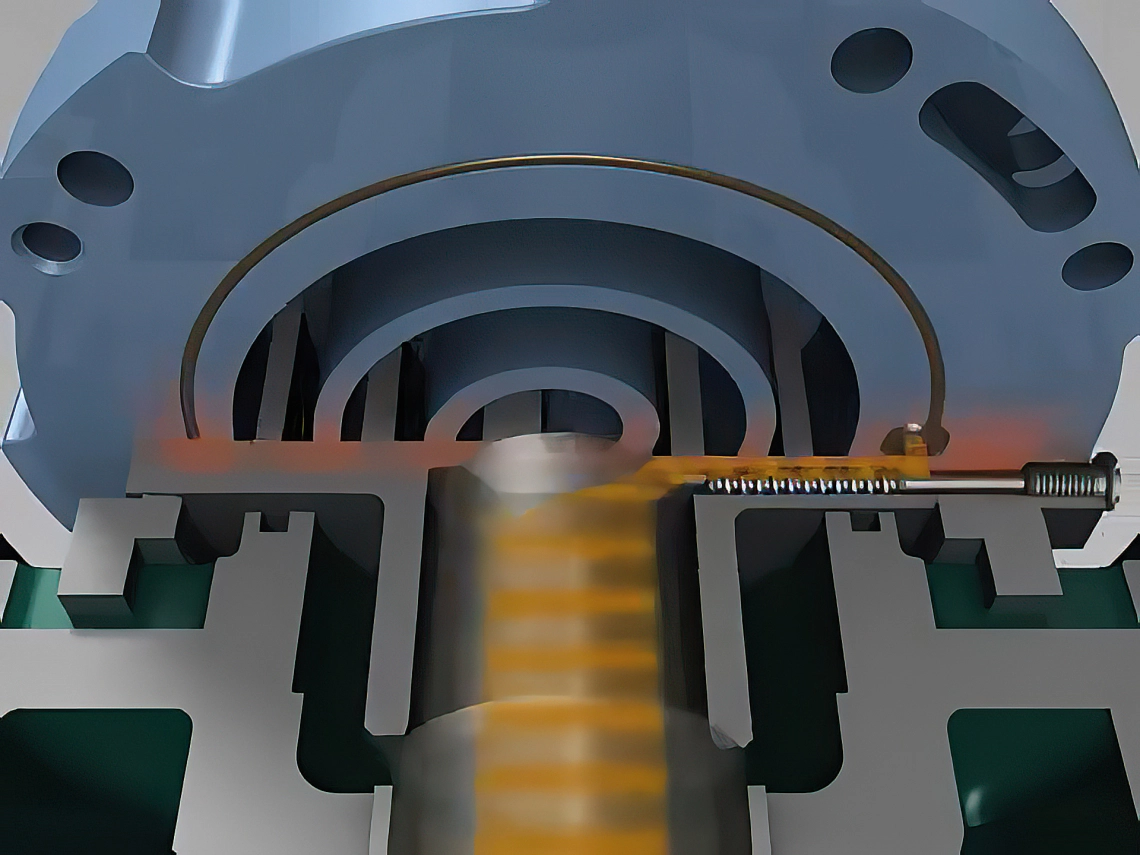

2. Zeer efficiënte oliesmeringstechnologie . De oliesmering is ontworpen om de efficiëntie van de oliefilm van het lager onder alle bedrijfsomstandigheden te garanderen, inclusief lage bedrijfssnelheden, door gebruik te maken van drukverschiltechnologie.

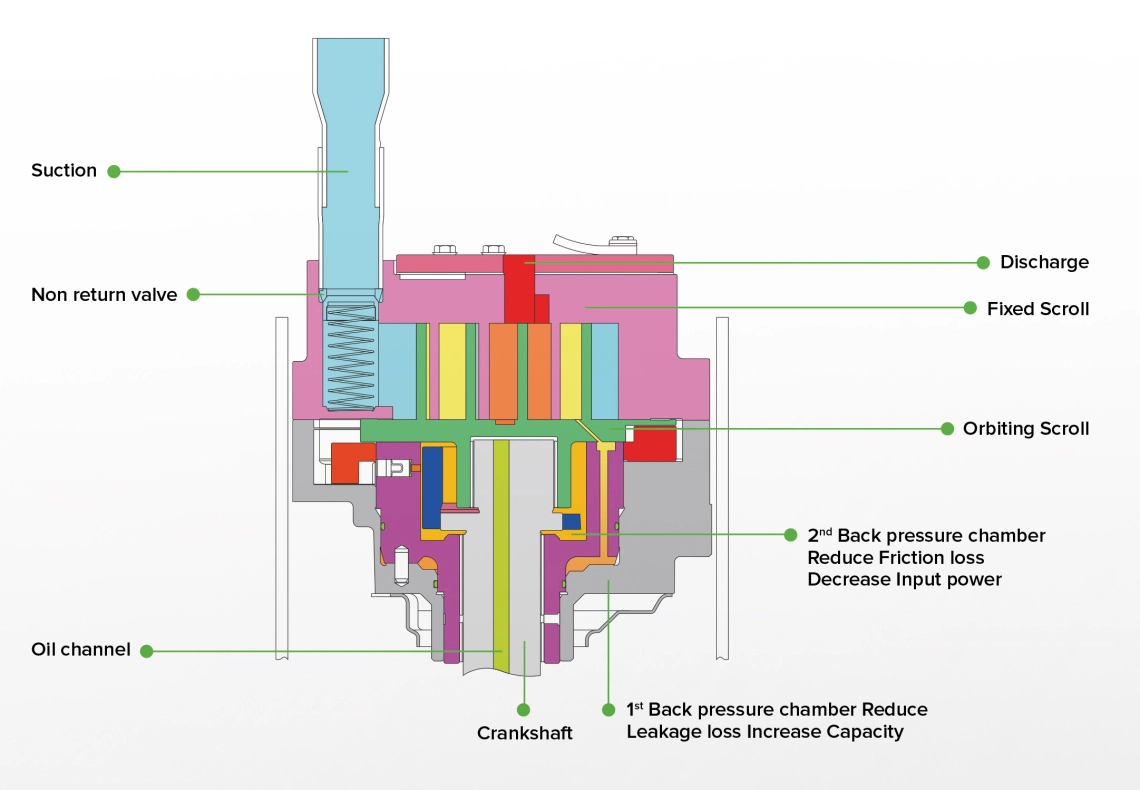

3. Frame Compliance Mechanism Technology. Dit mechanisme is ontworpen om bewegende delen met precieze stuwkrachten te laten werken (door gebruik te maken van twee middelste drukkamers om de kracht voor elk onderdeel te balanceren), wat resulteert in een verbeterde betrouwbaarheid van de compressor doordat deze kan werken bij hogere condensatietemperaturen tot 65°C voor onbepaalde tijd, evenals hogere compressorprestaties met een lager opgenomen vermogen door wrijvingsverlies tot een minimum te beperken.
4. Lage vibratietechnologie. Trillingen worden verminderd door het uitbalanceren van roterende delen in mechanische en rotorsystemen die in snelheidsbereik van laag naar hoog werken, wat resulteert in fijnere trillingen en minder lawaai.
5. Asymmetrische scrolltechnologie. Het scroll-gedeelte is ontworpen om lekverlies bij een laag koelmiddeldebiet aan de aanzuigzijde en lekverlies bij een lage compressieverhouding te verminderen, wat resulteert in een stabielere koelmiddeluitstroom.
6. Ovale scrolltechnologie. Ovale scrolltechnologie (Mitsubishi's patent) maakt een groter slagvolume en een grotere capaciteit in dezelfde unitgrootte mogelijk door de typische scrollvorm om te vormen tot een ovaal.

Efficiëntie olieretour

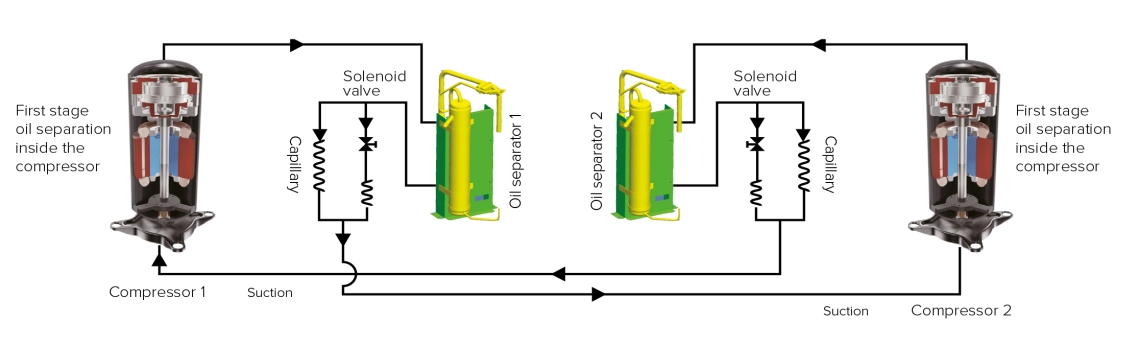

Als de compressor bij lage frequentie werkt, loopt de olieretour alleen via het capillair. Als de compressor op hoge frequentie werkt, loopt de olieretour via het capillair en de magneetklep. De olieverversingstechnologie vereffent het oliepeil in units met meerdere compressoren.

Oliepeilcontrole

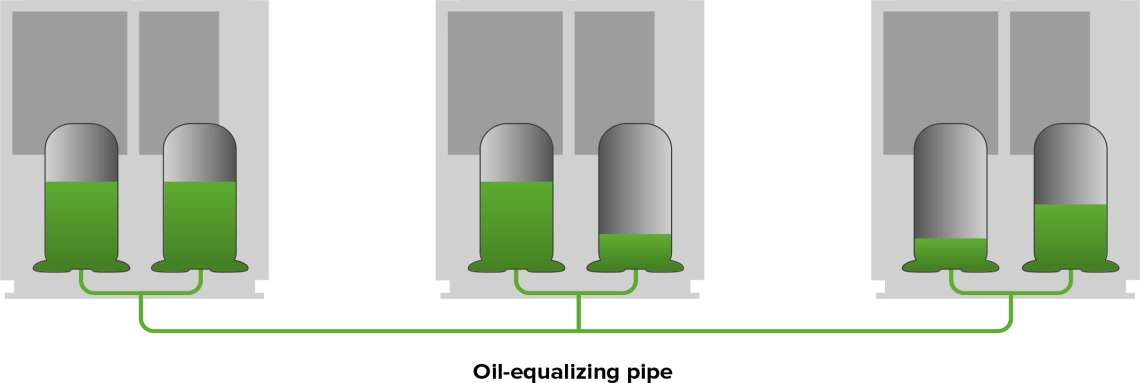

Een extra leiding wordt gebruikt voor olievereffening tussen de buitenunits in een combinatie van meerdere units. Deze technologie garandeert een normaal oliepeil in alle compressoren van alle buitenunits.

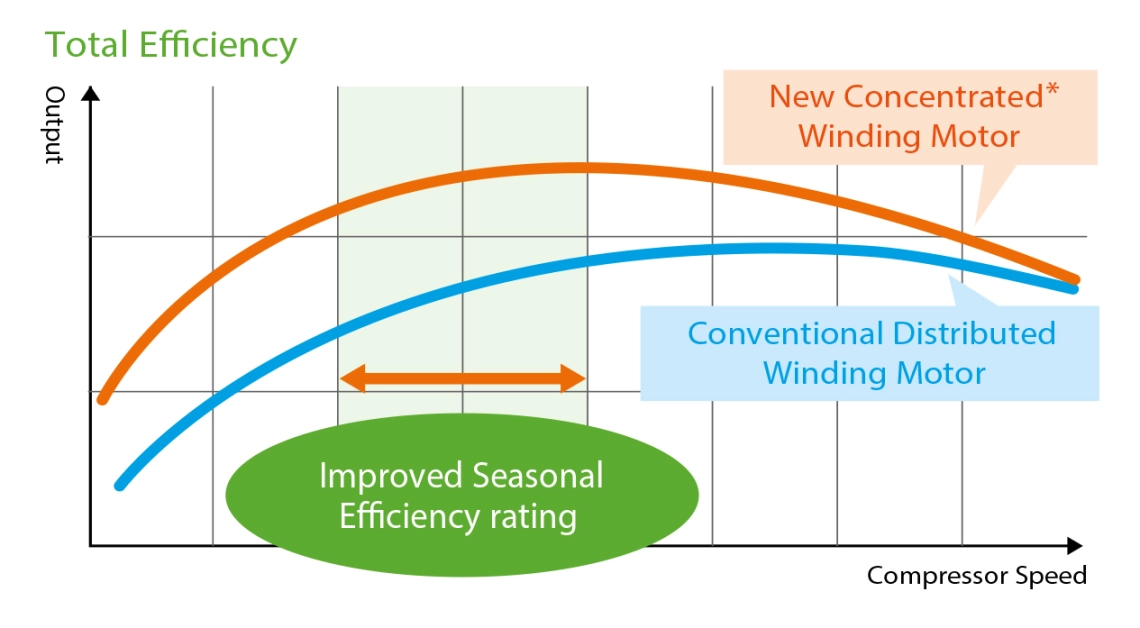

Motor met geconcentreerde wikkeling zorgt voor "hoog vermogen" en "totale rendementsverbetering"

De nieuw ontworpen CPU met hoge prestaties maakt een zeer nauwkeurige optimalisatie van het toerental van de compressor mogelijk, wat leidt tot het gebruik van een geconcentreerde wikkelmotor. Ons product bereikt een hoog rendement en betere energiebesparende effecten en verbetert met name de seizoensgebonden efficiëntie.

Optimalisatie afvoer

De introductie van een nieuw multipoort afvoergedeelte in de compressor betekent een aanzienlijke verbetering van de drukregeling en biedt een betere balans en optimalisatie. Deze innovatie heeft geleid tot opmerkelijke prestatieverbeteringen, met name in het middenfrequentiebereik, wat resulteert in een hoger jaarrendement van het systeem.

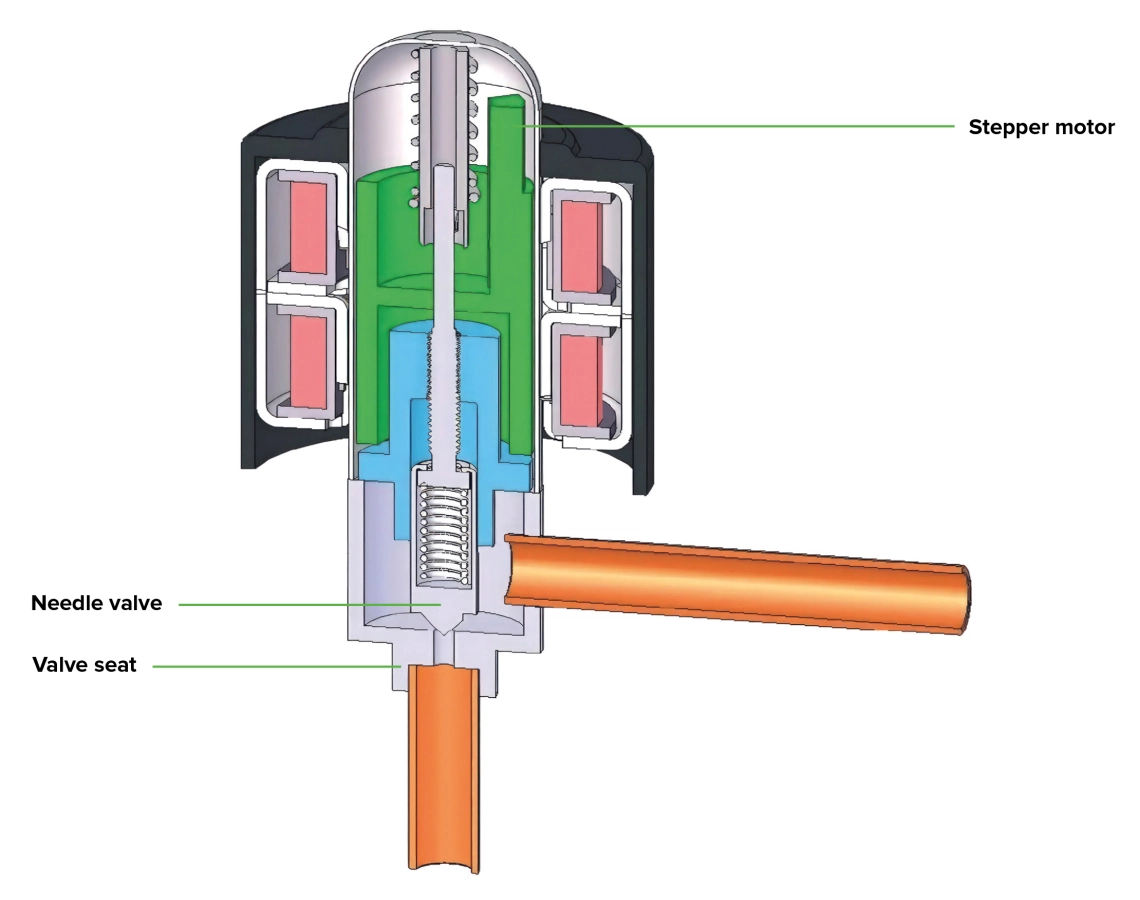

Elektronische expansieventielbesturingstechnologie

Elektronische expansieventielen zijn ingesteld voor alle ODU's en IDU's om een effectieve koudemiddelverdeling tussen ODU's en IDU's te garanderen en hetzelfde effect en comfort in verschillende kamers te bereiken.

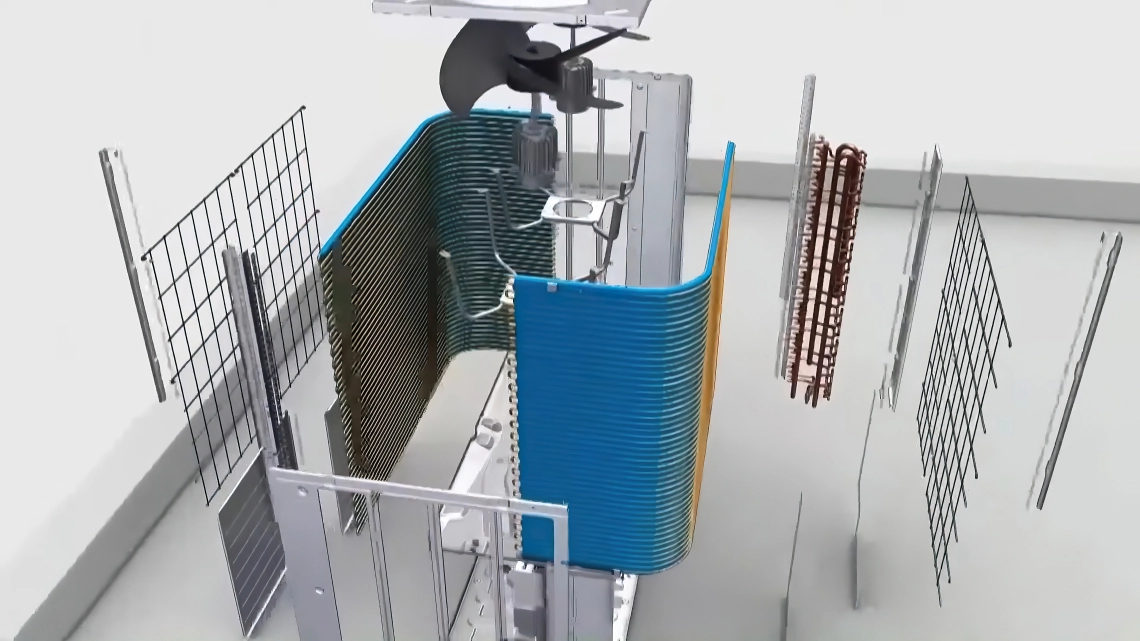

ontwerp sectionele warmtewisselaar

De sectionele warmtewisselaar kan zijn capaciteit aanpassen aan de huidige belasting. Deze constructie maakt werking met lage belasting mogelijk (wanneer bijvoorbeeld slechts 1-2 binnenunits werken)

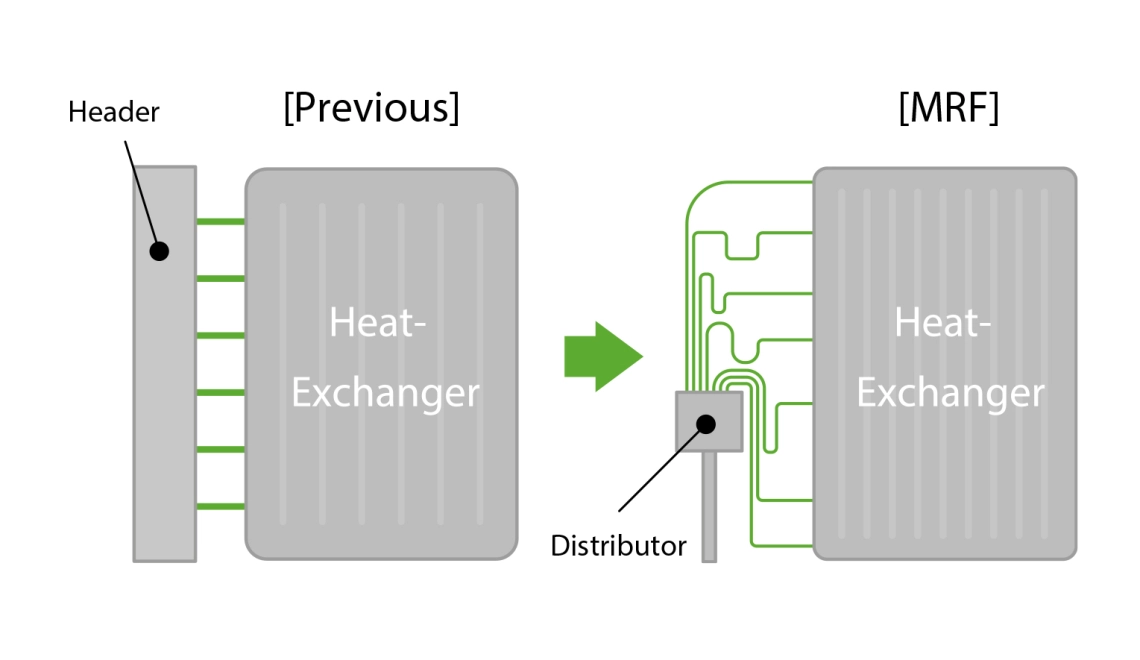

Verbeterde warmtewisselaar

Door de herschikking van het leidingtracé van de header naar de warmtewisselaar is de koelmiddeldistributie verbeterd en is een maximale energie-efficiëntie bereikt. De warmtewisselaar
heeft een verbeterde koudemiddelverdeling en verhoogde effectiviteit. Bovendien is de energie-efficiëntie toegenomen door de uitbreiding van het effectieve warmteoverdrachtsgebied in de warmtewisselaar.

Hoge betrouwbaarheid

Recyclingbedrijf

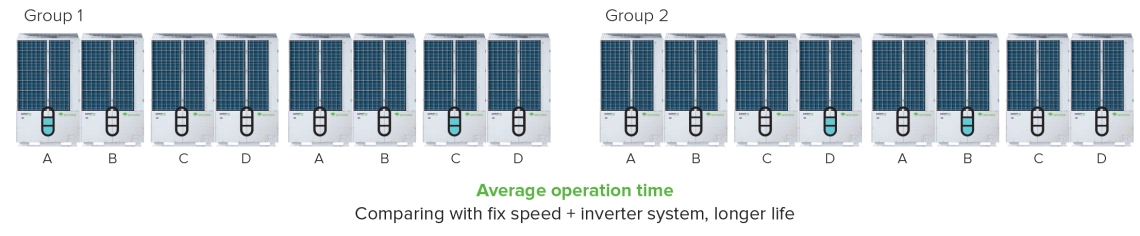

Recyclingbedrijf, langere levensduur van compressor

Meerdere modi beschikbaar om te voldoen aan de behoeften van verschillende gebruikers

Bedrijfsmodus: prioriteit koelen, prioriteit verwarmen, alleen koelen, alleen verwarmen en prioriteit VIP.

Stille modus: stille modus met zeven standen beschikbaar (stille modus 's nachts en stille modus met zes standen).

Statische drukmodus: geen statische drukmodus, lage statische drukmodus, middelhoge statische drukmodus en hoge statische drukmodus.

Dubbele bescherming compressor

Op basis van de basisgasafvoersensor voegt MOV 6 de olietemperatuursensor toe aan de onderkant van de compressor.
Belangrijkste functies van de olietemperatuursensor

• De carterverwarming in-/uitschakelen om te voorkomen dat de compressor een vloeistofschok krijgt
• Beoordelen of er tijdens bedrijf vloeibaar koelmiddel in de compressor komt
• Voorkomen van oververhitting van de olie
• Hogedruksensor voor elke compressor, dus voor de module met
• 2 compressoren, zijn er 2 hogedruksensoren en 1 lagedruksensor

Overspanningsbeveiliging

Er is een overspanningsbeveiliging in het aansluitblok om hoogspanningspieken te voorkomen.

Technische kenmerken

T1 3PH/380~400V/50(60)Hz

Enkele module: 8/10/12/14/16PK

Combinatiemodule: 26-48 PK
(2 modules)

T1 3PH/380~400V/50(60)Hz

Combinatiemodule: 50-72 PK
(3 modules)

T1 3PH/380~400V/50(60)Hz

1. Vermogen getest volgens EN14511.
2. Capaciteiten gelden voor de volgende omstandigheden:
Koeling: binnentemperatuur 27 °C DB/ 19 °C WB, buitentemp. 35 °C DB, 7,5 m lange aansluitleiding, 0 hoogteverschil.

Verwarmen: binnentemperatuur 20 °C DB buitentemp. 7 °C/6 °C WB, lengte aansluitleidingen - 7,5 m, hoogteverschil - 0
3. In overeenstemming met ons innovatiebeleid kunnen sommige specificaties zonder voorafgaande kennisgeving worden gewijzigd.

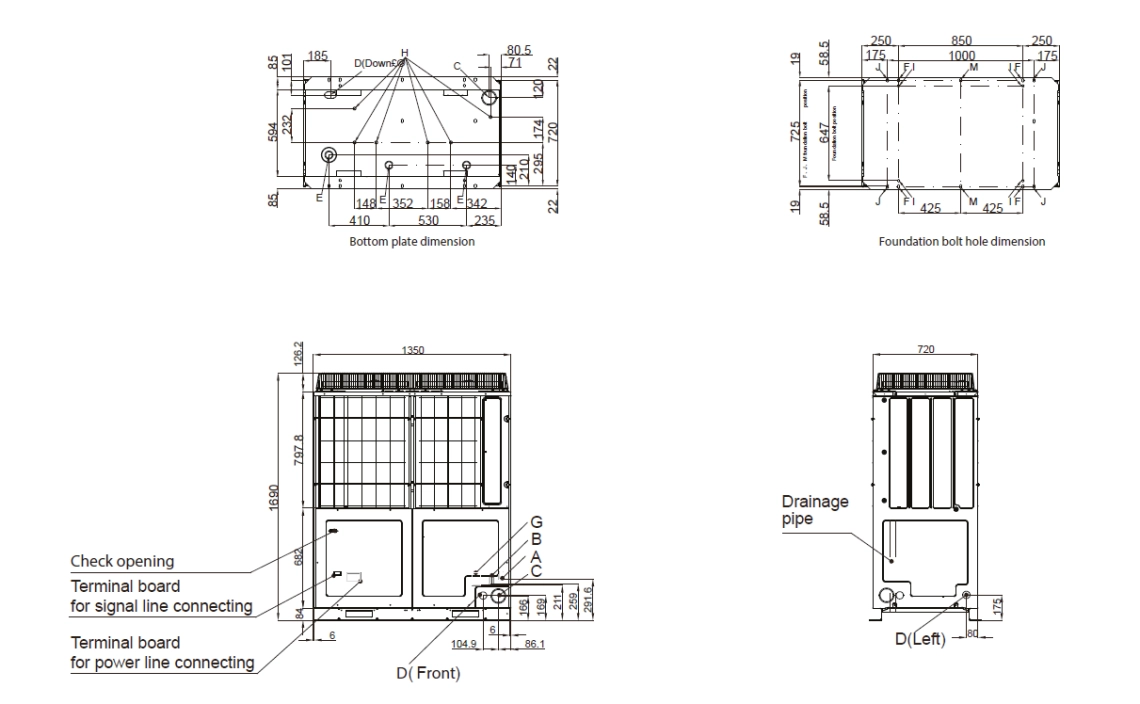

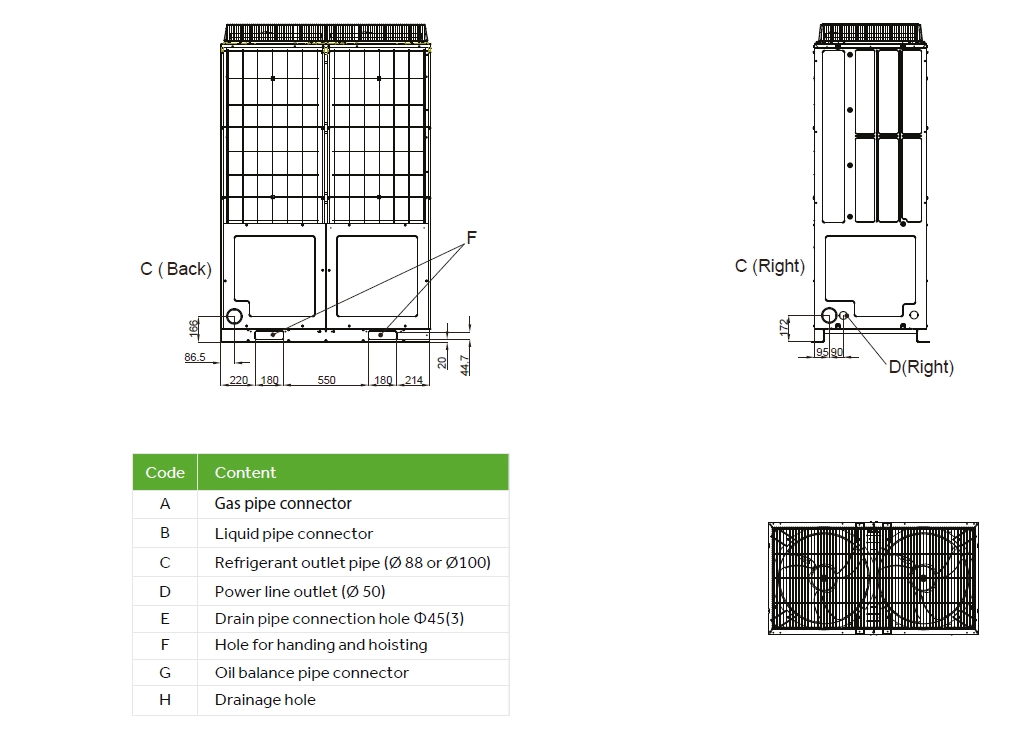

Afmetingen

MOV6-8X1EW2AD MOV6-10X1EW2AD MOV6-12X1EW1AD MOV6-14X1EW1AD MOV6-16X1EW1AD

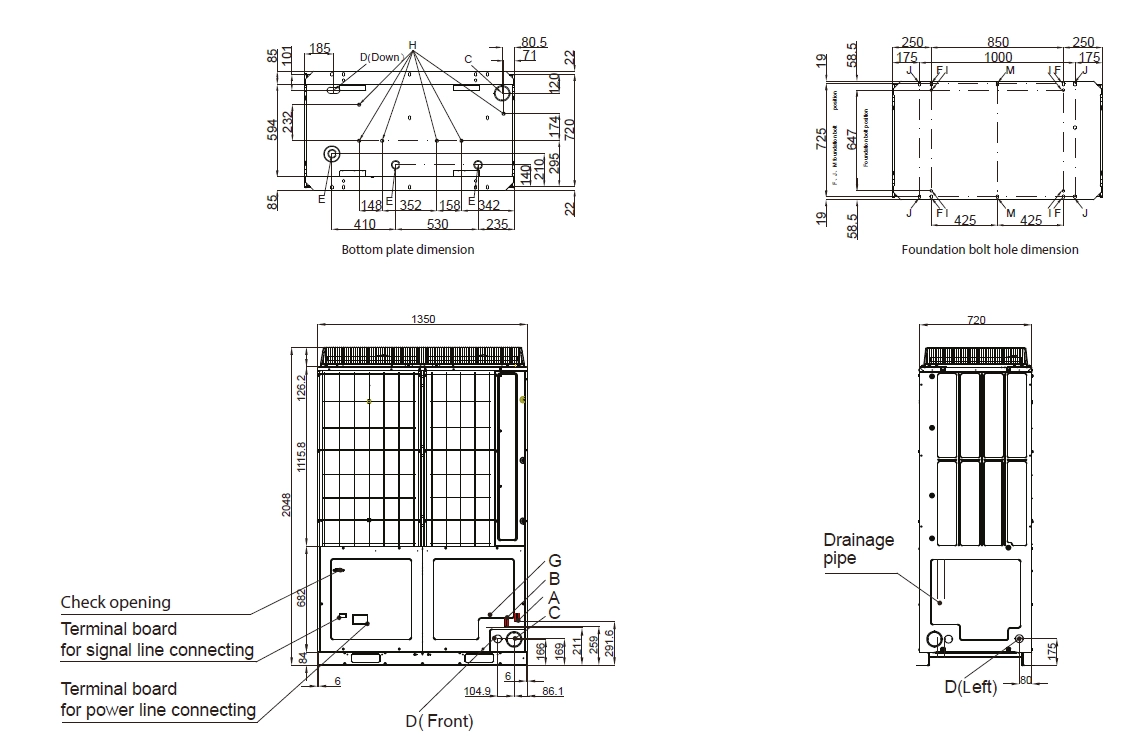

Afmetingen

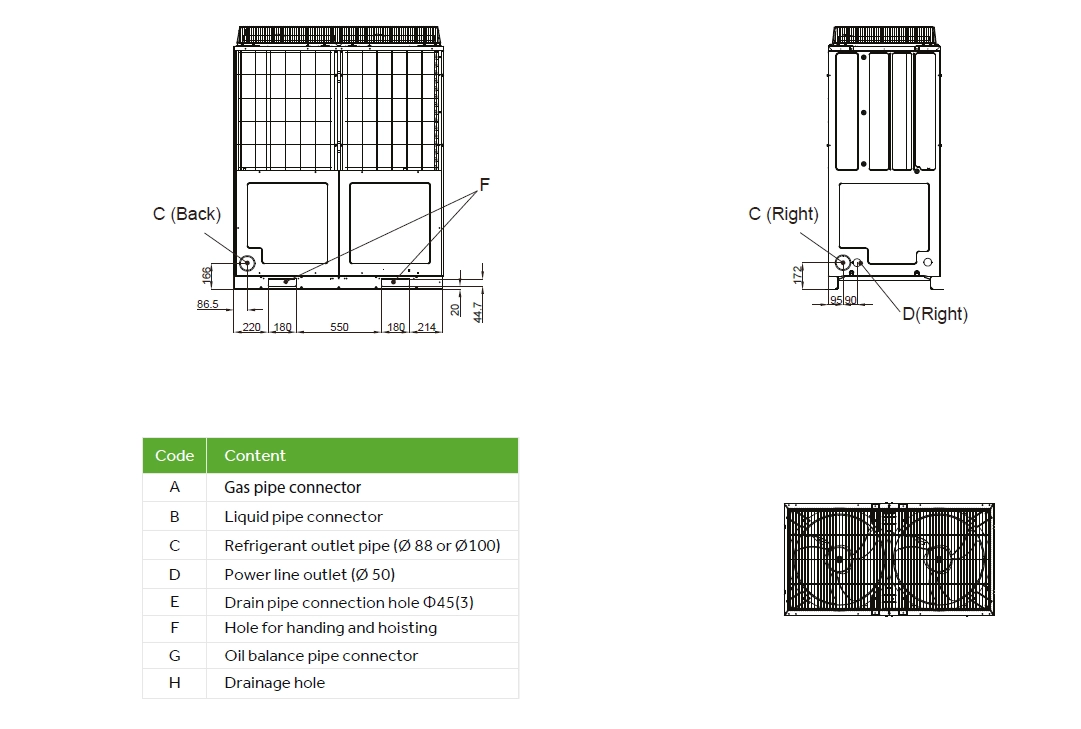

Afmetingen

MOV6-18X1EW1AD MOV6-20X1EW1AD MOV6-22X1EW1AD MOV6-24X1EW1AD

Afmetingen

Opmerking: bij het installeren van het luchtkanaal is de binnenkant rechthoekig: lengte × breedte ≥ 1300mm × 660mm
