Ronde cassette
Vrije luchttoevoer en flexibele regeling voor een comfortabele omgeving
De uitlaat maakt gebruik van stappenmotoren om een onafhankelijk regelsysteem in vier richtingen te realiseren.
Belangrijkste kenmerken:
- Exclusief 360° luchtstroomsysteem voor een gelijkmatige luchtverdeling
- Onafhankelijke regeling van de 4 schoepen
- 6 positioneringsniveaus per afzonderlijke lamel
- DC-inverter ventilatormotor
- 5 ventilatorsnelheden ALLEEN selecteerbaar met bedrade regelaar MWI-R201ABK en met draadloze regelaar MIR-RS01
- Standaard condensaatafvoerpomp met 700 mm lift
- Zij-inlaat voor verse lucht (voorgesneden)
Stille werking, creëert een rustige ruimte
- Zeer efficiënte borstelloze DC-ventilatormotor, traploze snelheidsaanpassing, waardoor het geluidsniveau sterk vermindert
- Optimaliseer het traditionele ontwerp van het luchtkanaal, neem geluidsisolatie muur technologie, effectief verminderen van de wervelstroom bereik, blokkeren de transmissie pad van lawaai, effectief verminderen van het geluid ongeveer 3dB (A)
- Ventilator optimalisatie ontwerp, met behulp van het principe van de vloeistof mechanica, verwijzend naar het ontwerp van de luchtvaart structuur, zodat de luchtstroom snelheid distributie is uniform, vermindering van de luchtstroom weerstand, om zo lawaai te verminderen, om een stille werking te bereiken.
Opmerking: * Andere ac-motornormen zijn optioneel
Standaard afvoerpomp
Standaard afvoerpomp, de lift is 700 mm en ingebouwde vlotterschakelaar, handig om samen te werken met de werkelijke situatie van condensaatwater afvoer airconditioning.
Gestroomlijnd ontwerp
Koop een traditioneel rooster en een dynamische windmolen voor een ruime keuze en veel plezier. Koop een dynamische windmolen om te genieten van een dynamische stemming en te ontspannen in de wind.
Energiebesparende besturing
Het product maakt gebruik van MOVE EYE-module (optioneel), die kan worden aangestuurd om de functie van inschakelen wanneer mensen binnenkomen en uitschakelen wanneer mensen vertrekken te realiseren.
Onafhankelijke luchtstroom in vier richtingen
Met de individuele bediening van de louvres kunnen gebruikers de richting van de luchtstroom in vier verschillende richtingen nauwkeurig regelen.

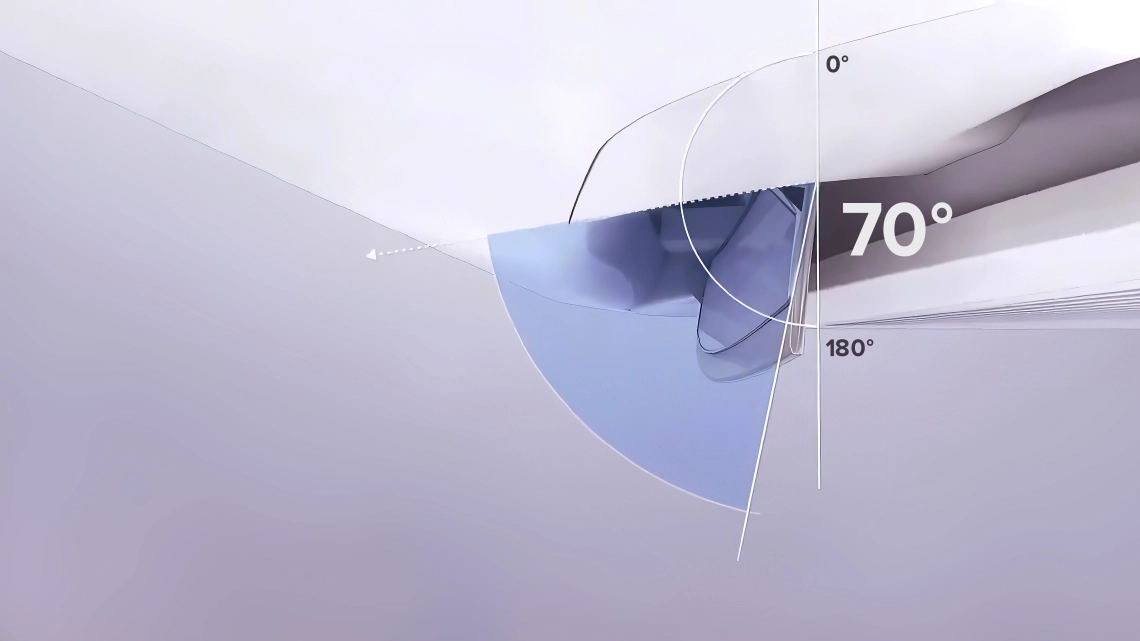

Breed openingshoekbereik
Dankzij de verstelbare louvres en de meerdere instellingen voor de ventilatorsnelheid kunnen gebruikers de richting en intensiteit van de luchtstroom aanpassen.
| Specificaties | Eenheden | MIBR-07X1EV1AD | MIBR-09X1EV1AD | MIBR-12X1EV1AD | MIBR-16X1EV1AD | MIBR-18X1EV1AD | MIBR-24X1EV1AD |
| Capaciteit | |||||||
| Koeling | kW | 2,20 | 2,80 | 3,60 | 4,50 | 5,60 | 7,10 |
| Verwarming | kW | 2,50 | 3,20 | 4,00 | 5,00 | 6.,30 | 8,00 |
| Elektrische parameters | |||||||
| Stroomvoorziening | Ph/V/Hz | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) |
| Ventilatie | |||||||
| Luchtstroom (H/M/L) | m3/u | 1000/810/620 | 1000/810/620 | 1000/810/620 | 1000/810/620 | 1000/810/620 | 1380/1190/1000 |
| Geluidsdruk (H/M/L) |
dB(A) | 30/27/25 | 30/27/25 | 30/27/25 | 32/29/27 | 33/30/29 | 35/34/31 |
| Installatie - Afmetingen | |||||||
| Netto afmetingen (BxDxH) |
mm | 840x840x180 | 840x840x183 | 840x840x204 | |||
| Afmetingen verpakkingseenheid (BxDxH) |
mm | 983x983x268 | 983x983x290 | ||||
| Netto/bruto gewicht | Kg | 25,0/28,0 | 25,0/28,0 | 25,0/28,0 | 28/31 | 28/31 | 29/32 |
| Ø Vloeistofleiding | mm (inch) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 6,35 (1/4) | 9,52 (3/8) |
| Ø Gasleiding | mm (inch) | 9,52 (3/8) | 9,52 (3/8) | 12,70 (1/2) | 12,70 (1/2) | 12,70 (1/2) | 15,88 (5/8) |
| Paneel | |||||||
| Model | MB-950KB | MB-950KB | MB-950KB | MB-950KB | MB-950KB | MB-950KB | |
| Netto afmetingen paneel (BxDxH) |
mm | 950x950x50 | 950x950x50 | 950x950x50 | 950x950x50 | 950x950x50 | 950x950x50 |
| Afmetingen paneelverpakking (BxDxH) |
mm | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 |
| Paneel Netto/bruto gewicht | Kg | 6,5/9,0 | 6,5/9,0 | 6,5/9,0 | 6.5/9 | 6.5/9 | 6.5/9 |
| Specificaties | Eenheden | MIBR-28X1EV1AD | MIBR-30X1EV1AD | MIBR-38X1EV1AD | MIBR-48X1EV1AD | MIBR-60X1EV1AD |
| Capaciteit | ||||||
| Koeling | kW | 8,00 | 9,00 | 11,20 | 14,00 | 16,00 |
| Verwarming | kW | 9,00 | 10,00 | 12,50 | 16,00 | 18,00 |
| Elektrische parameters | ||||||
| Stroomvoorziening | Ph/V/Hz | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) | 1/220-230/50/(60) |
| Ventilatie | ||||||
| Luchtstroom (H/M/L) | m3/u | 1380/1190/1000 | 2050/1860/1670 | 2050/1860/1670 | 2100/1910/1720 | 2100/1910/1720 |
| Geluidsdruk (H/M/L) |
dB(A) | 37/35/31 | 37/35/31 | 37/35/31 | 44/40/36 | 44/40/36 |
| Installatie - Afmetingen | ||||||
| Netto afmetingen (BxDxH) |
mm | 840x840x246 | 840x840x288 | |||
| Afmetingen verpakkingseenheid (BxDxH) |
mm | 983x983x331 | 983x983x331 | 983x983x373 | ||
| Netto/bruto gewicht | Kg | 27,0/30,0 | 31,0/36,0 | 31,0/36,0 | 33,0/38,0 | 33,0/38,0 |
| Ø Vloeistofleiding | mm (inch) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) | 9,52 (3/8) |
| Ø Gasleiding | mm (inch) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) | 15,88 (5/8) |
| Paneel | ||||||
| Model | MB-950KB | MB-950KB | MB-950KB | MB-950KB | MB-950KB | |
| Netto afmetingen paneel (BxDxH) |
mm | 950x950x50 | 950x950x50 | 950x950x50 | 950x950x50 | 950x950x50 |
| Afmetingen paneelverpakking (BxDxH) |
mm | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 | 1013x1025x123 |
| Paneel Netto/bruto gewicht | Kg | 6,5/9,0 | 6,5/9,0 | 6.5/9 | 6.5/9 | 6.5/9 |

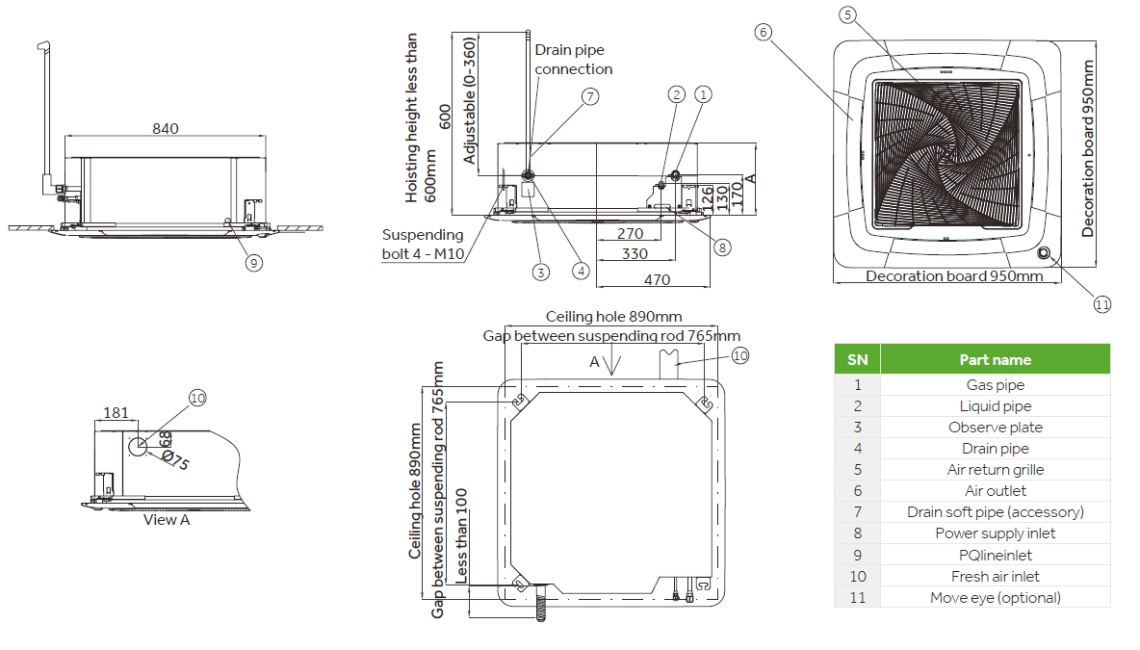

Afmetingen
MIBR-07X1EV1AD MIBR-09X1EV1AD MIBR-12X1EV1AD MIBR-16X1EV1AD MIBR-18X1EV1AD MIBR-24X1EV1AD MIBR-28X1EV1AD MIBR-30X1EV1AD MIBR-38X1EV1AD MIBR-48X1EV1AD MIBR-60X1EV1AD
