Ventilatie-eenheden met energieterugwinning MVC***-A serie

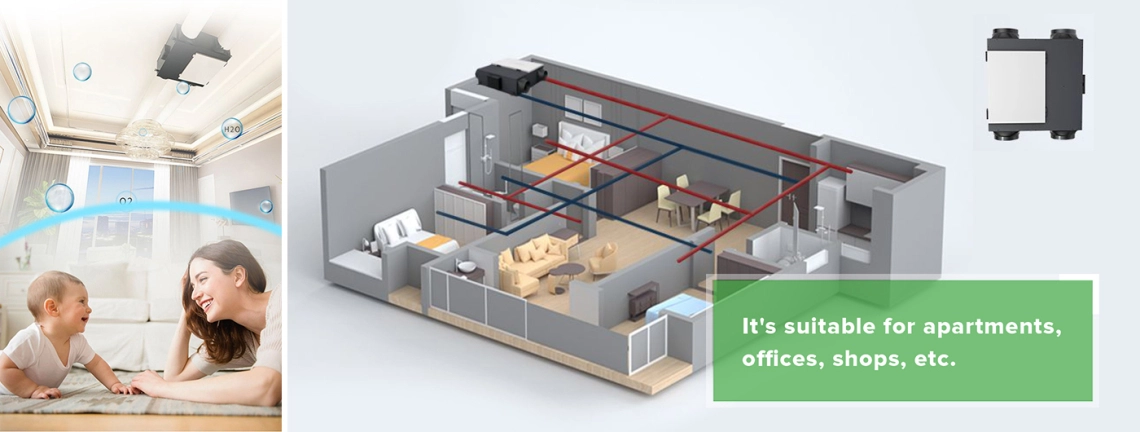

Mycond presenteert een gloednieuwe toevoer- en afzuigunit uit de MVC-A serie die ontworpen is om op betrouwbare wijze een comfortabele omgeving te handhaven in een kantoor, opslag of bijkeuken. De geavanceerde multifunctionele MVC-A installatie heeft een vereenvoudigd ontwerp dat de betrouwbaarheid verhoogt. De productreeks biedt units met een capaciteit van 500 tot 2000m3/u.
Totale prestaties :
- Toevoer van verse lucht (360 tot 2000m3/u)
- Warmteterugwinning: tot 71
- Vochtterugwinning: tot 67
- Luchtfiltering en -zuivering
- Stille en betrouwbare werking
De units beschikken over een standaard functieset :
- Cross-flow lucht entalpy recuperator
- G4 filters
- AC-ventilatoren met twee snelheden
- Standaard ventilatorsnelheidsregelaar
- Ventilatorsnelheidsregeling op afstand**
- Wekelijkse timer**
**met een speciale regelaar als optie verkrijgbaar
* Als optie verkrijgbaar
Belangrijkste kenmerken
De belangrijkste kenmerken van deze compacte unit zijn de regeling van de toevoer- en afvoerluchtstromen, geavanceerde G4-filters en warmte- of koudeterugwinning. Een perfect binnenklimaat is de topprioriteit, want de kwaliteit van de lucht die we inademen beïnvloedt onze gezondheid, ons welzijn en de kwaliteit van onze slaap.
Perfect binnenklimaat
De unit zorgt voor alle noodzakelijke voorwaarden voor een perfect binnenklimaat, zelfs wanneer hij in de offline modus werkt. De cellulose recuperator zorgt niet alleen voor het terugwinnen van warmte en koude, maar ook van vocht, waardoor het rendement van de unit verbetert en de gebruiker kosten bespaart op verwarming, koeling en het op peil houden van de vereiste luchtvochtigheid. De unit is eenvoudig te onderhouden dankzij het eenvoudige ontwerp, terwijl de naar beneden openende toegangsdeur installatie in kleine ruimtes vergemakkelijkt. De recuperator en de filters kunnen ook gemakkelijk worden verwijderd voor onderhoud of vervanging.

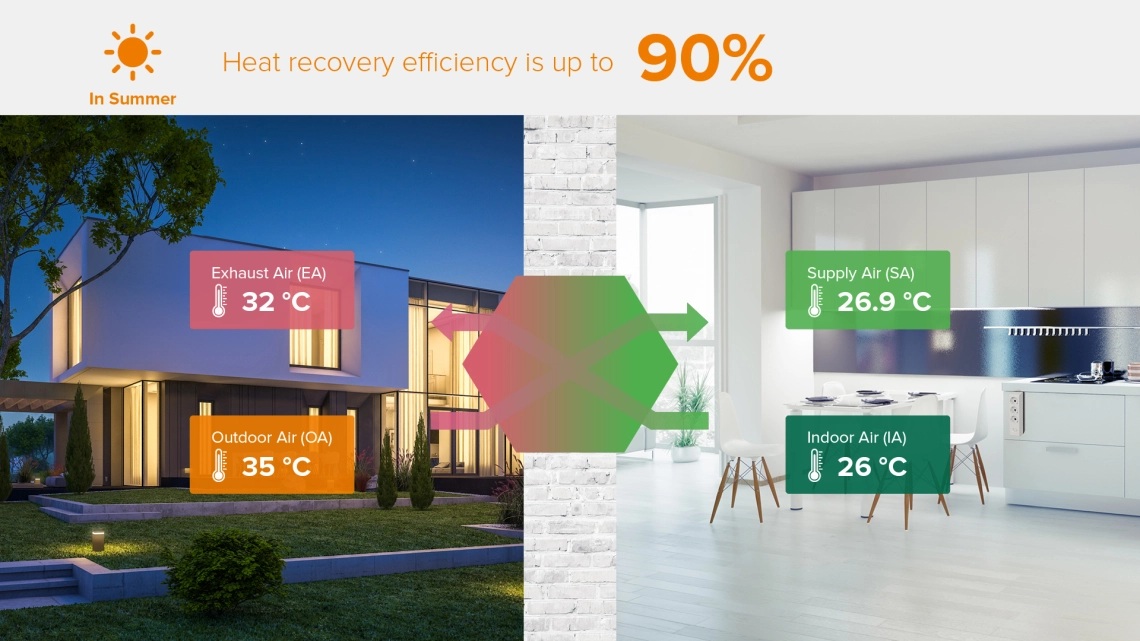

In de zomer bespaart het warmteterugwinningssysteem elektrische energie op airconditioning door een deel van de buitenwarmte terug naar buiten te voeren.

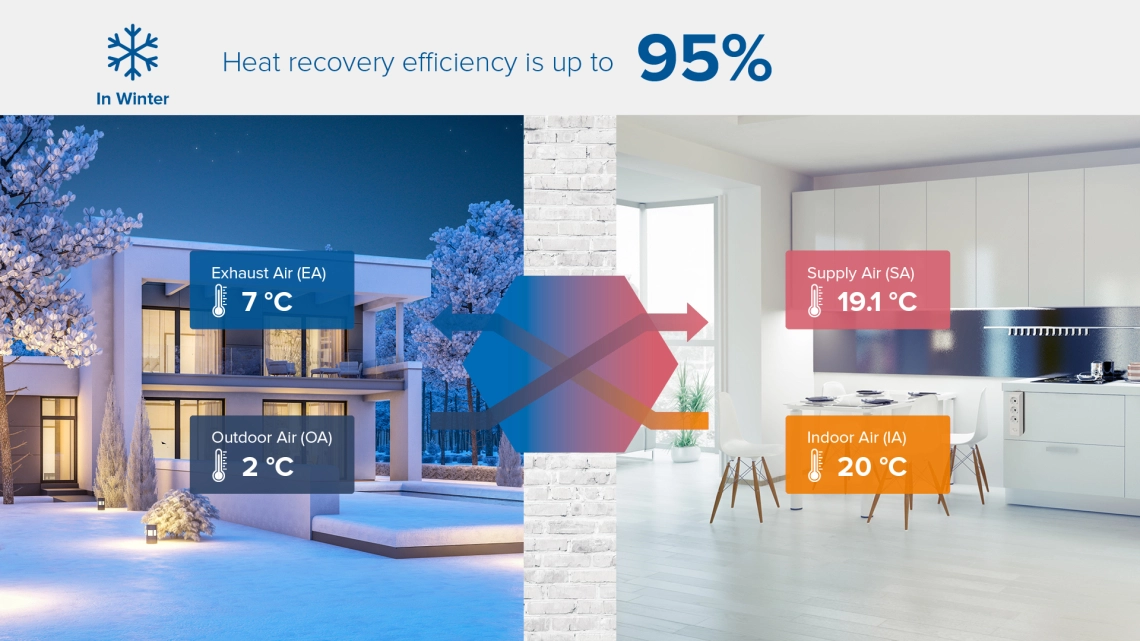

In de winter wordt een deel van de binnenwarmte teruggegeven aan de ruimte, wat een aanzienlijke besparing oplevert op ruimte- en luchtverwarming.
De gegevens worden ter referentie gegeven. Veel hangt af van de luchtvochtigheid binnenshuis, de luchtvochtigheid buitenshuis, de warmte-isolatie van de kamer, de warmte-isolatie en de lengte van de luchtkanalen, enz.
| Specificaties | Eenheden | MVC500-A | MVC700-A | MVC1000-A | MVC1500-A | MVC2000-A |
| Luchtstroom | m3/u | 500/360 | 750/550 | 1000/800 | 1500/1200 | 2000 |
| Externe druk (hoog/laag) | Pa | 290/260 | 290/260 | 485/365 | 485/470 | 490 |
| Enthalpie-efficiëntie, koeling | % | 58 | 55 | 56 | 54 | 54 |
| Enthalpie rendement, verwarming | % | 67 | 65 | 66 | 64 | 65 |
| Warmteoverdracht efficiëntie, koeling | % | 60 | 56 | 59 | 55 | 58 |
| Warmteoverdrachtsrendement, verwarming | % | 71 | 69 | 71 | 68 | 69 |
| Geluidsniveau | dB | 40 | 48 | 48 | 50 | 55 |
| Spanning | V | 220 V, 50 Hz, 1 fase | 220 V, 50 Hz, 1 fase | 220 V, 50 Hz, 1 fase | 220 V, 50 Hz, 1 fase | 220 V, 50 Hz, 1 fase 380 V, 50 Hz, 3 fasen |
| Ingangsvermogen (hoog/laag) | W | 180/150 | 200/160 | 600/500 | 1100/900 | 1400 |
| Filters | st. | 2 | 2 | 4 | 4 | 4 |
| Recuperator | st. | 1 | 1 | 2 | 2 | 2 |
| Stroomkabel | mm2 | 4х1.5 | 4х1.5 | 4х1.5 | 4х1.5 | 4х1.5 |
| Ventilatorsnelheden | 2 snelheden | 2 snelheden | 2 snelheden | 2 snelheden | 2 snelheden | |
| Kanaalaansluiting | mm | 195 | 195 | 195 | 195 | 225*234 |

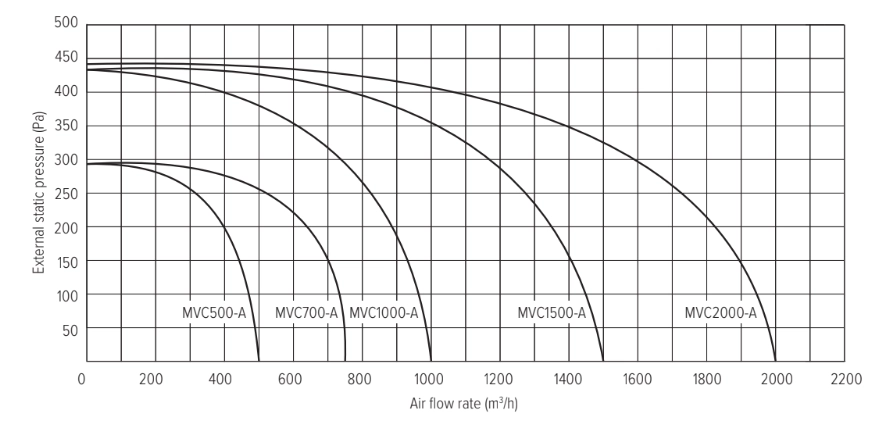

Prestatieparameters
Ventilatie-eenheden, serie MVC***-A

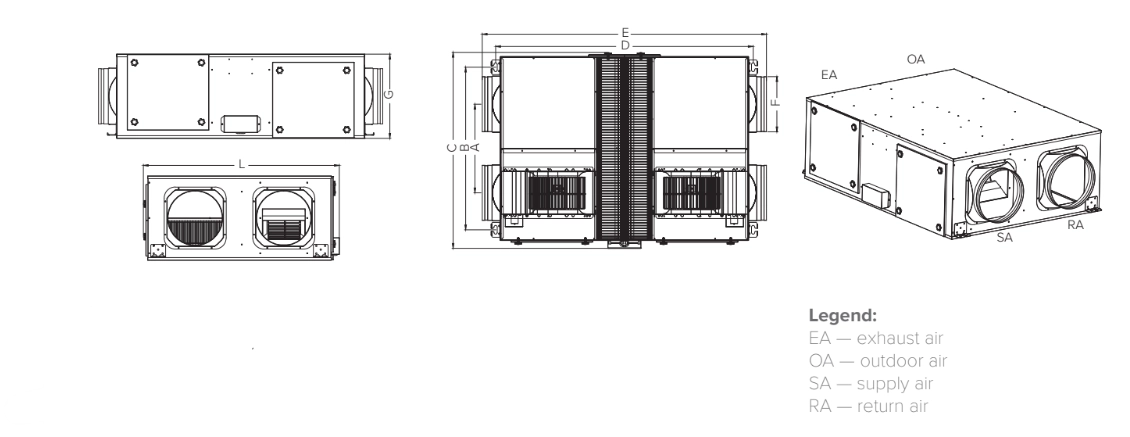

Afmetingen
Ventilatie-eenheden MVC500-A - MVC700-A
| Model | A | B | C | D | E | F | G | L | K | M | N |
| MVC500-A- MVC700-A | 446 | 750 | 785 | 596 | 861 | Ø194 | 272 | 768 | 793 | 49 | 252 |
Alle afmetingen zijn in millimeters.

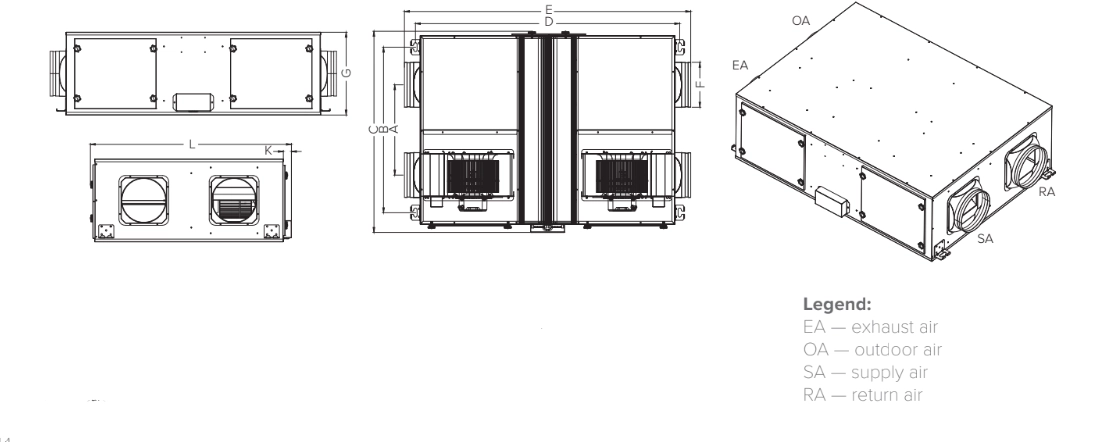

Afmetingen
Ventilatie-eenheden MVC1000-A
| Model | A | B | C | D | E | F | G | L | K |
| MVC1000-A | 399 | 731 | 888 | 1168 | 1265 | Ø198 | 366 | 888 | 36 |
Alle afmetingen zijn in millimeters.
Afmetingen
Ventilatie-eenheden MVC1500-A
| Model | A | B | C | D | E | F | G | L |
| MVC1500-A | 402 | 737 | 888 | 1168 | 1289 | Ø250 | 382 | 888 |
Alle afmetingen zijn in millimeters.

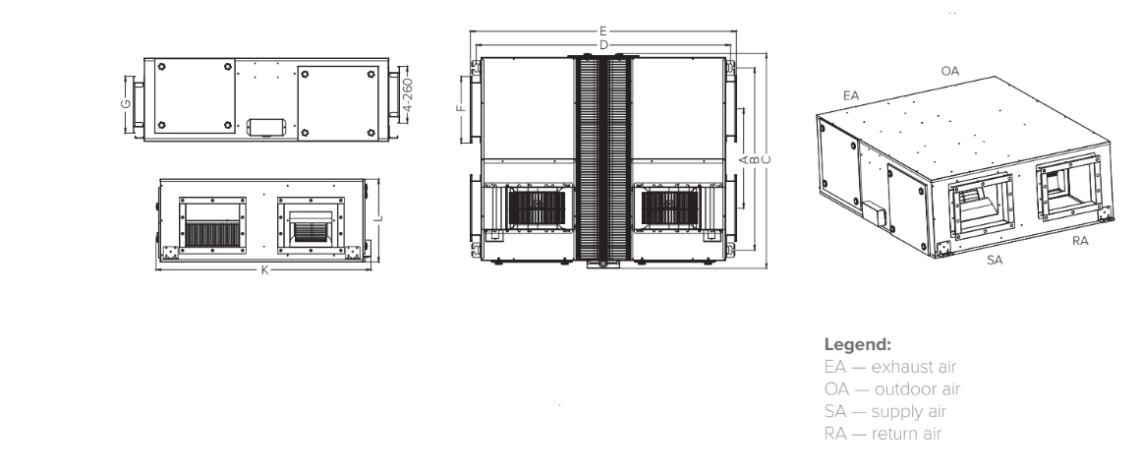

Afmetingen
Ventilatie-eenheden MVC2000-A
| Model | A | B | C | D | E | F | G | L | K |
| MVC2000-A | 457 | 837 | 988 | 1168 | 1223 | Ø306 | 260 | 382 | 988 |
Alle afmetingen zijn in millimeters.
