Ventilatie-eenheden met energieterugwinning MV***I-W serie
Toevoer van verse lucht via de recuperator voor warmteterugwinningsmodus of rechtstreeks voor bypassmodus.
Algemene prestaties:
- Toevoer van verse lucht (200 tot 3000m3/u)
- Warmteterugwinning: tot 75%
- Vochtterugwinning: tot 65
- Luchtfiltering en -zuivering
- Stille en betrouwbare werking
De units beschikken over een standaarduitrusting:
- Ventilatorsnelheidsregeling
- Vier geïntegreerde temperatuursensoren
- Vorstbeveiliging warmtewisselaar
- Vrij koelsysteem
- Intelligent ontdooisysteem voor de warmtewisselaar
- Regeling van de externe elektrische luchtverwarmer
- Wekelijkse timer
- Integratie met een gebouwbeheersysteem
* Beschikbaar als optie

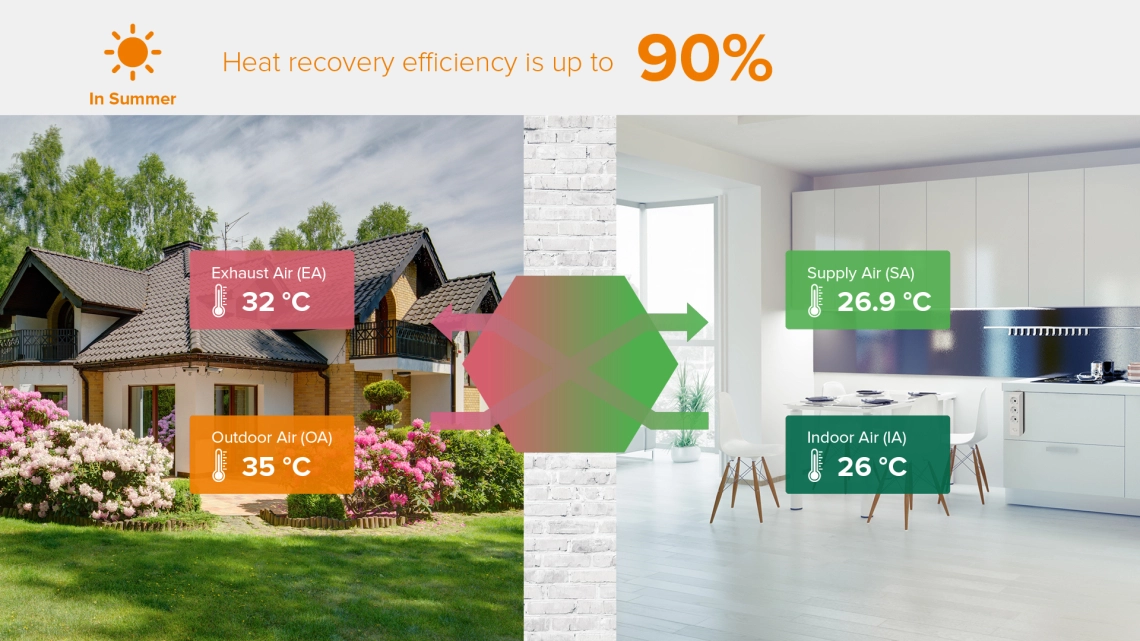

In de zomer bespaart het warmteterugwinningssysteem elektriciteit op de airconditioning door een deel van de buitenwarmte terug naar buiten te voeren.

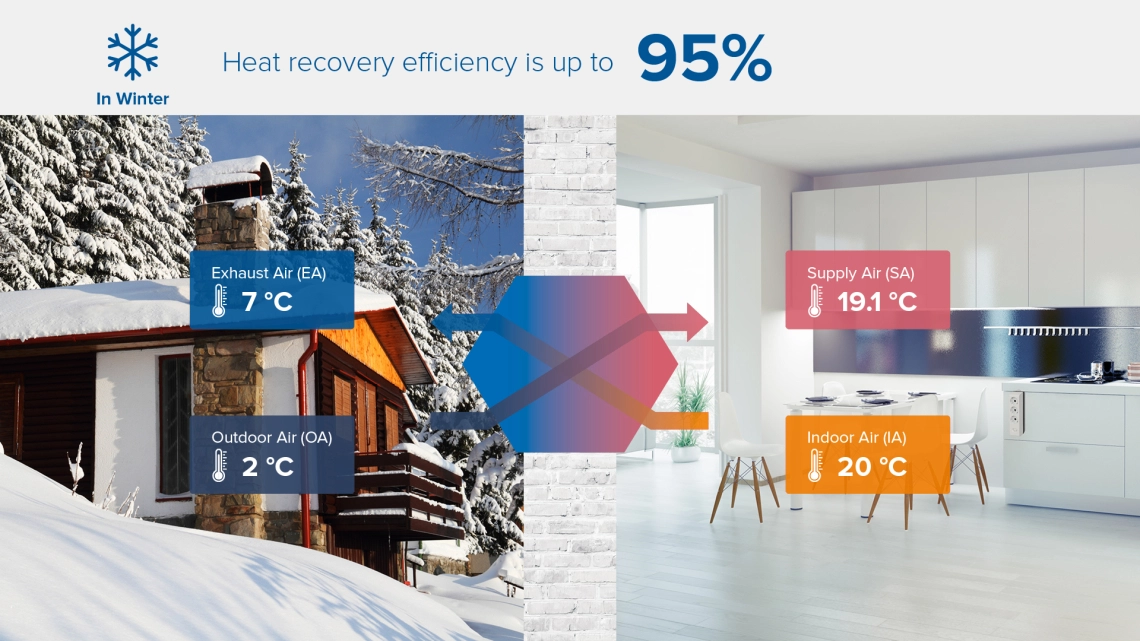

In de winter wordt een deel van de binnenwarmte teruggegeven aan de ruimte, wat een aanzienlijke besparing oplevert op ruimte- en luchtverwarming.
De gegevens worden ter referentie gegeven. Veel hangt af van de luchtvochtigheid binnenshuis, de luchtvochtigheid buitenshuis, de warmte-isolatie van de kamer, de warmte-isolatie en de lengte van de luchtkanalen, enz.
| Specificaties | Eenheden | MV200I-W | MV400I-W | MV600I-W | MV900I-W | MV1100I-W | MV1500I-W | MV2000I-W | MV2500I-W | MV3000I-W | |
| Luchtstroom | hoog | m3/u | 200 | 400 | 600 | 900 | 1100 | 1000 | 1200 | 2000 | 2500 |
| medium | m3/u | 175 | 375 | 575 | 800 | 1000 | 1500 | 2000 | 2500 | 3000 | |
| laag | m3/u | 150 | 350 | 500 | 680 | 840 | 1500 | 2000 | 2500 | 3000 | |
|
Externe druk |
hoog gemiddeld |
Pa Pa |
75 70 |
87 85 |
98 90 |
125 125 |
147 120 |
84 135 |
110 132 |
140 170 |
150 180 |
| laag | Pa | 60 | 80 | 85 | 120 | 105 | 163 | 176 | 200 | 210 | |
| Enthalpie-efficiëntie, koeling |
hoog gemiddeld |
% % |
55 55 |
57 57 |
59 59 |
55 55 |
57 57 |
69 66 |
65 62 |
64 61 |
63 60 |
| laag | % | 60 | 62 | 63 | 58 | 60 | 66 | 62 | 61 | 60 | |
| Enthalpie-efficiëntie, verwarming |
hoog gemiddeld |
% % |
59 59 |
60 60 |
61 61 |
57 57 |
61 61 |
74 70 |
73 71 |
72 70 |
71 69 |
| laag | % | 63 | 65 | 67 | 64 | 63 | 70 | 71 | 70 | 69 | |
| Warmteoverdracht efficiëntie |
hoog gemiddeld |
% % |
70 70 |
69 70 |
70 70 |
68 68 |
69 69 |
74 71 |
74 71 |
73 70 |
73 70 |
| laag | % | 75 | 74 | 76 | 75 | 75 | 71 | 71 | 70 | 70 | |
|
Geluidsniveau |
hoog gemiddeld |
dB(A) dB(A) |
27 25 |
32 29 |
35 31 |
39 37 |
40 38 |
46 49 |
49 51 |
50 52 |
51 54 |
| laag | dB(A) | 22 | 25 | 25 | 31 | 33 | 51 | 53 | 55 | 57 | |
| Spanning | V | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | |
| Stroomverbruik | W | 100 | 150 | 200 | 585 | 690 | 485/740/785 | 650/980/1020 | 940/1250/1300 | 1400/1870/1950 | |
| Bedrijfsstroom | A | 0,5 | 0,72 | 0,96 | 2,8 | 3,3 | 2.3/3.6/3.8 | 3.0/4.6/4.8 | 4.5/6.0/6.3 | 6.5/8.7/9.0 | |
| Gewicht | kg | 23 | 31 | 36 | 60 | 79 | 110 | 112 | 130 | 142 |

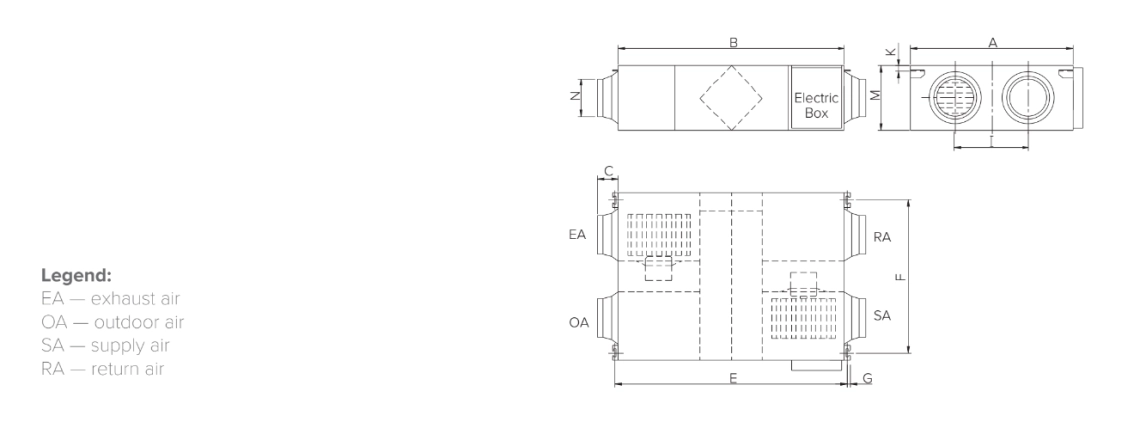

Afmetingen
Ventilatie-eenheden MV200I-W - MV600I-W
| Model | A | B | C | E | F | G | I | K | M | N | EA | RA | QA | SA |
| MV200I-W | 580 | 666 | 100 | 725 | 510 | 19 | 290 | 20 | 264 | Ø144 | 150 | 150 | 150 | 150 |
| MV400I-W | 804 | 744 | 100 | 675 | 862 | 19 | 480 | 111 | 270 | Ø144 | 150 | 150 | 150 | 150 |
| MV600I-W | 904 | 824 | 107 | 754 | 960 | 19 | 500 | 111 | 270 | Ø194 | 200 | 200 | 200 | 200 |
Alle afmetingen zijn in millimeters.

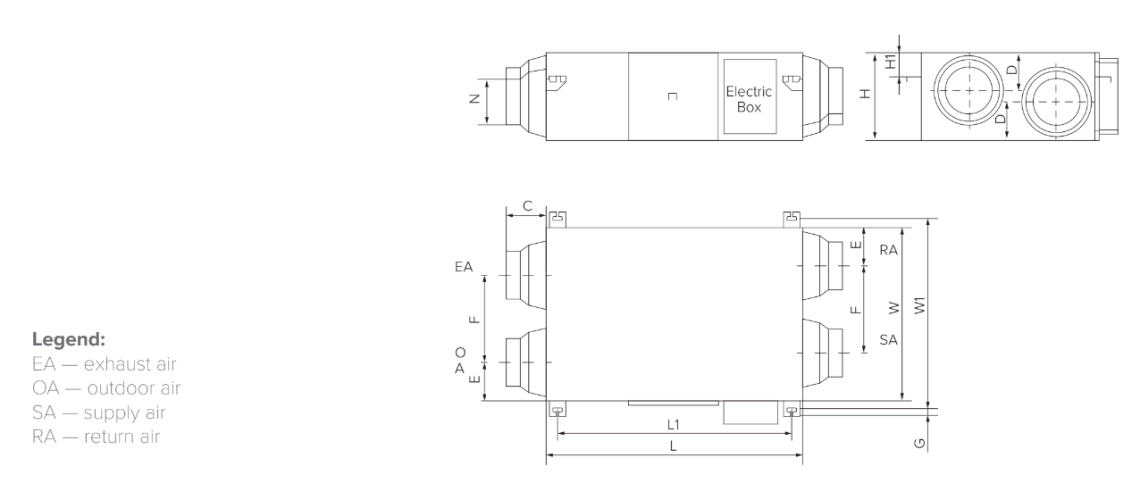

Afmetingen
Ventilatie-eenheden MV900I-W - MV1100I-W
| Model | L | L1 | W | W1 | H | H1 | N | C | D | E | F | G | EA | RA | QA | SA |
| MV900I-W | 1126 | 1056 | 834 | 891 | 388 | 169 | Ø242 | 86 | 157 | 152 | 436 | 21 | 250 | 250 | 250 | 250 |
| MV1100I-W | 1129 | 1060 | 1216 | 1273 | 388 | 171 | Ø242 | 86 | 147 | 152 | 621 | 21 | 250 | 250 | 250 | 205 |
Alle afmetingen zijn in millimeter.

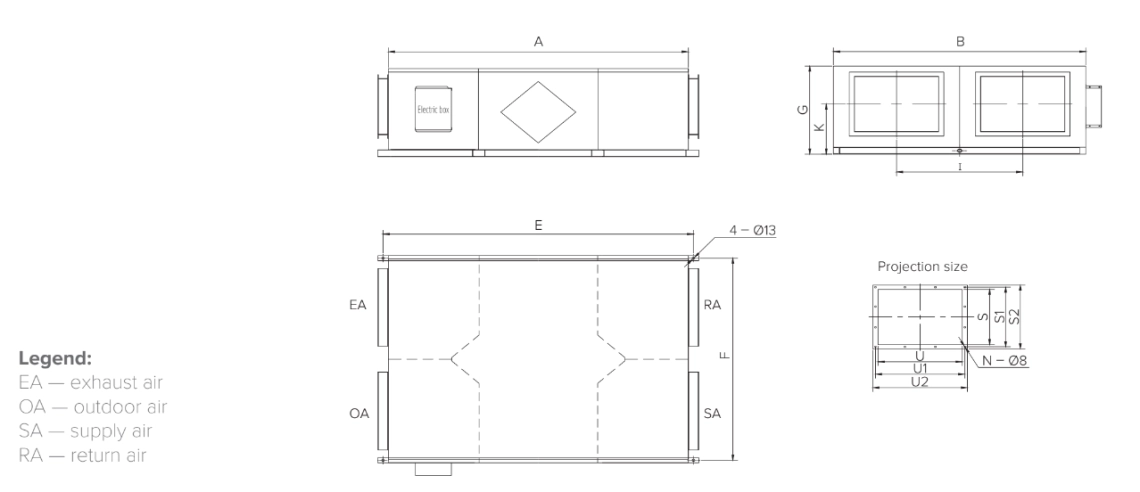

Afmetingen
Ventilatie-eenheden MV1500I-W - MV3000I-W
| Model | A | B | E | F | G | I | K | S | S1 | S2 | U | U1 | U2 |
| MV1500I-W | 1300 | 1200 | 1350 | 1170 | 520 | 600 | 300 | 320 | 345 | 370 | 400 | 425 | 450 |
| MV2000I-W | 1300 | 1200 | 1350 | 1170 | 520 | 600 | 300 | 320 | 345 | 370 | 400 | 425 | 450 |
| MV2500I-W | 1560 | 1400 | 1610 | 1370 | 580 | 700 | 335 | 350 | 375 | 400 | 500 | 525 | 550 |
| MV3000I-W | 1660 | 1500 | 1710 | 1470 | 650 | 750 | 405 | 350 | 375 | 400 | 500 | 525 | 550 |
Alle metingen zijn in millimeter.

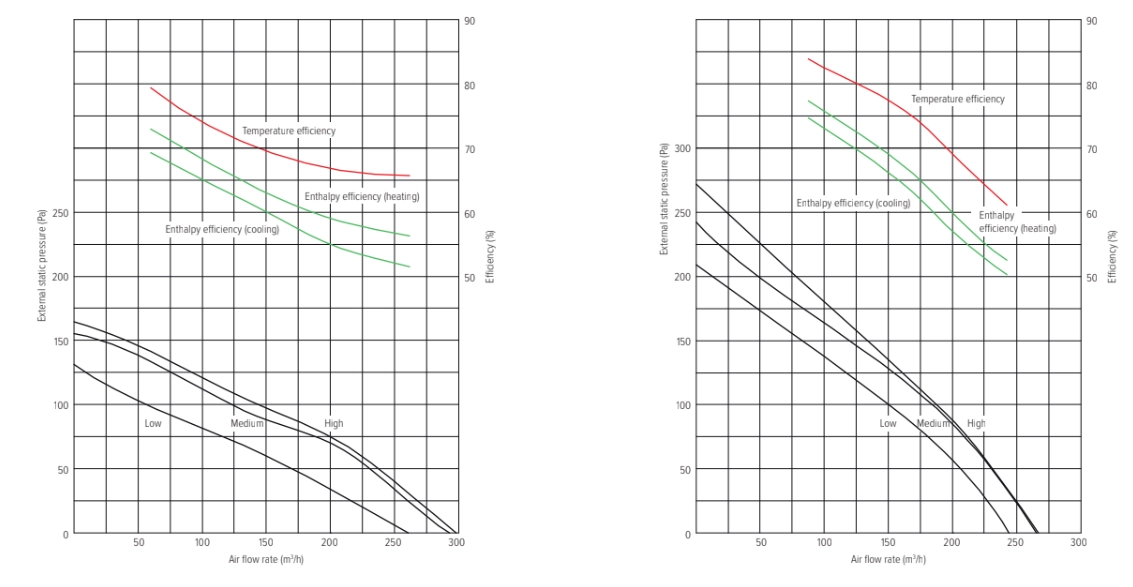

Prestatieparameters
Ventilatie-eenheden MV200I-W / Ventilatie-eenheden MV400I-W

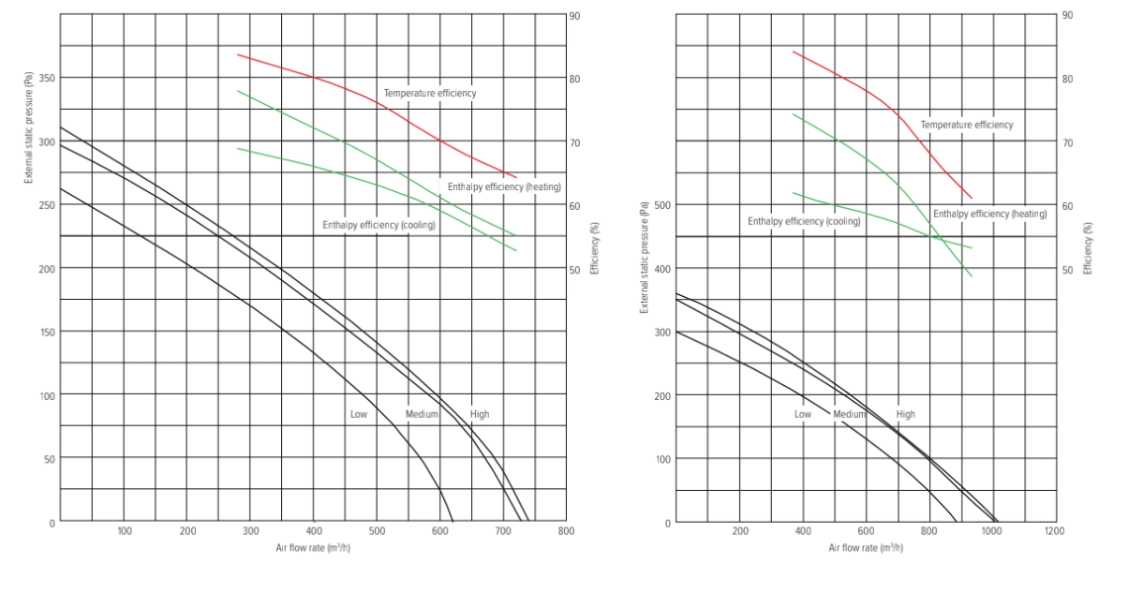

Prestatieparameters
Ventilatie-eenheden MV600I-W / Ventilatie-eenheden MV900I-W

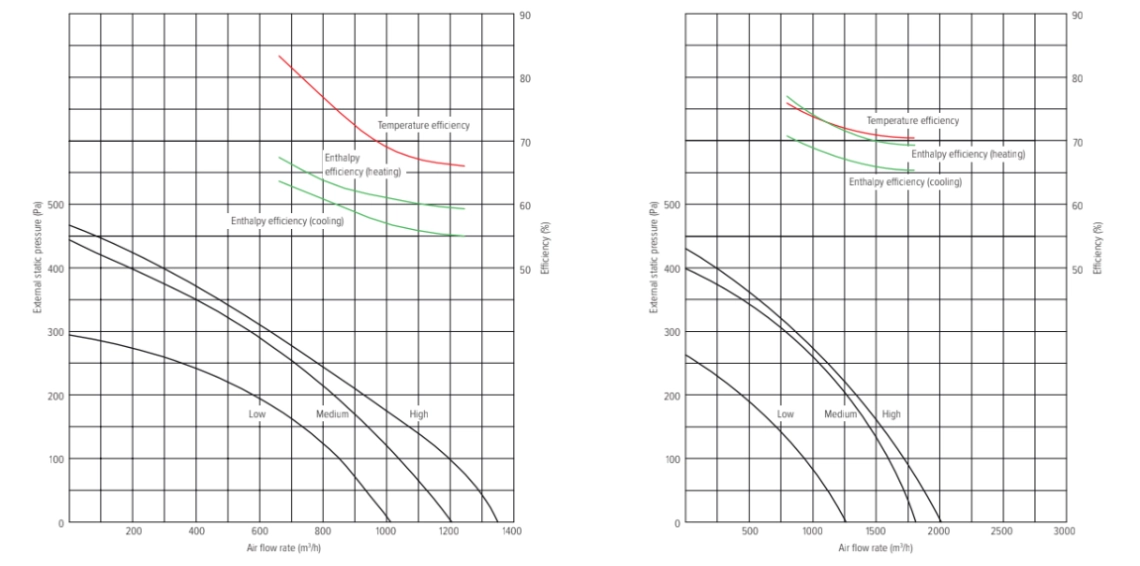

Prestatieparameters
Ventilatie-eenheden MV1100I-W / Ventilatie-eenheden MV1500I-W

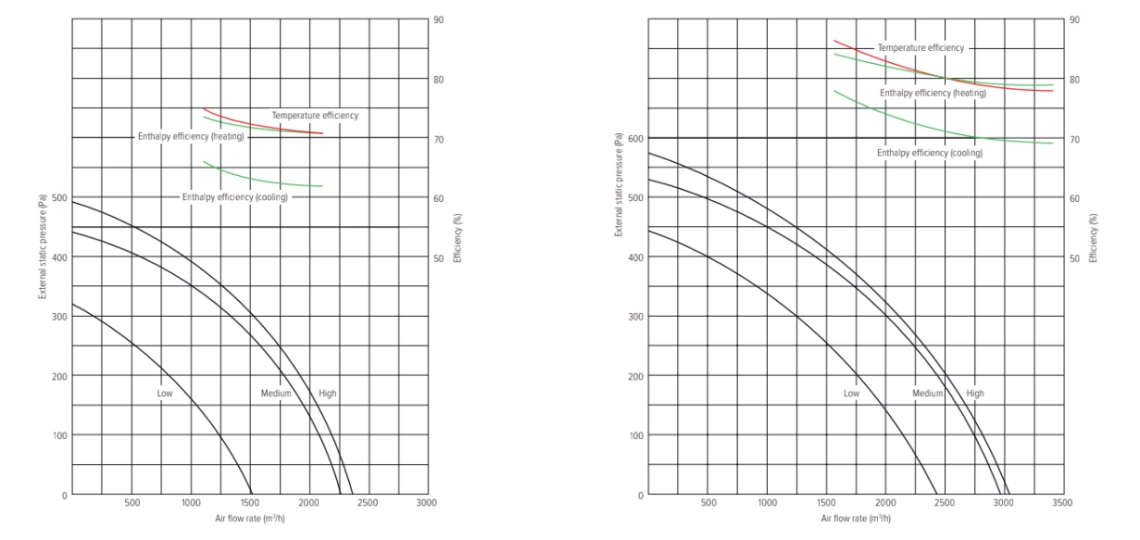

Prestatieparameters
Ventilatie-eenheden MV2000I-W / Ventilatie-eenheden MV2500I-W

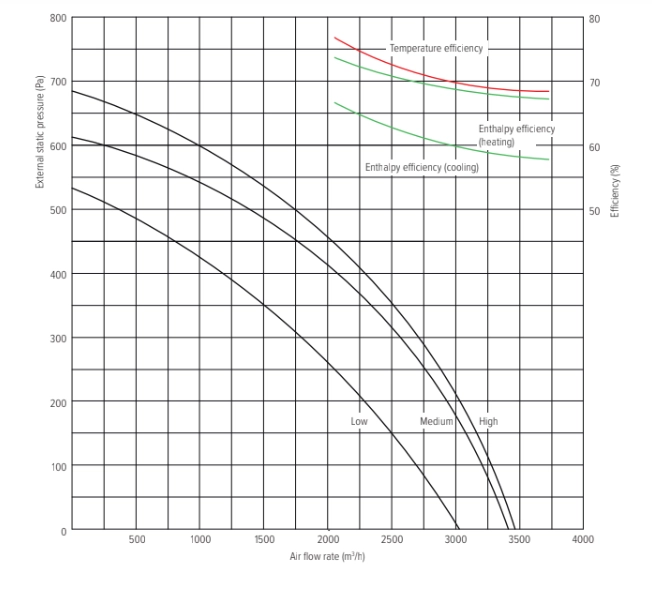

Prestatieparameters
Ventilatie-eenheden MV3000I-W
