Ventilatie-eenheden met energieterugwinning MVS***-DW-serie

De energiebesparende ventilatie-eenheid is ontworpen om gefilterde en verwarmde frisse lucht in de ruimte te blazen

Luchtstroom: 300 ... 2600 m3/u

Ventilatie-eenheden met energieterugwinning MVS***-DW-serie

Mycond MVS***-DW ventilatoren met energieterugwinning zijn gebouwd met borstelloze DC-motoren met een hoger rendement. Het stroomverbruik wordt tot 70% verminderd, wat resulteert in een aanzienlijke energiebesparing.

Mycond MVS***-DW

energy recovery ventilator

Efficiënte ventilatie

Het apparaat voert verse lucht de kamer in,
terwijl het muffe binnenlucht naar buiten afvoert,
zodat u kunt genieten van het comfort van een natuurlijke omgeving.

Zeer efficiënte energieterugwinning

Tijdens het ventileren wint de ingebouwde hoogefficiënte
warmtewisselaar meer dan 70% van de energie terug uit
afgevoerde lucht en gebruikt deze om de aangezogen verse lucht op te warmen.

Perfect stil ontwerp

De unit ziet er stijlvol uit met een netjes gevormde
behuizing. Elk bedrijfsgeluid wordt perfect onderdrukt dankzij
de microgeperforeerde echovrije structuur met
uitstekende aerodynamische eigenschappen.

Luchtfiltering en -zuivering

Goed ontworpen luchtfilters in het apparaat verwijderen effectief
alle verontreinigende stoffen uit de inlaatlucht
om je te voorzien van frisse en schone lucht.

By-pass functie

De by-pass functie maakt natuurlijke ventilatie
mogelijk onder geschikte klimatologische omstandigheden, waardoor
de levensduur van de warmtewisselaar
kan verlengen. Deze modus maakt het ook mogelijk om de vrije koelmodus te gebruiken in de lente/herfst en de warmtewisselaar
te ontdooien in de winter.

Luchtdicht ontwerp en eenvoudig onderhoud

De warmtewisselaar is verbonden via een ingegoten rail en afgedicht met speciale zachte en dichte pakkingen. Daardoor kan hij met de hand worden verwijderd en is hij gemakkelijk te onderhouden, terwijl de toevoer- en afvoerluchtstromen volledig worden gescheiden om kruisvervuiling te voorkomen.

Algemene prestaties:

BLDC ventilatormotoren
Toevoer van verse lucht (600 tot 2600^m3/u)
Warmteterugwinning: tot 75
Vochtterugwinning: tot 65
Luchtfiltering en -zuivering
Stille en betrouwbare werking

De units zijn standaard uitgerust met :

Ventilatorsnelheidsregeling (10 snelheden)
Vier geïntegreerde temperatuursensoren
Vorstbeveiliging recuperator
Vrij koelsysteem
Intelligent ontdooisysteem voor recuperator
Regeling van de externe elektrische luchtverwarmer
Wekelijkse timer
Integratie met een gebouwbeheersysteem

Kenmerken:

Luchtstroom van 200 tot 2000^m3/u
Terugwinning van energie
Cross-flow warmtewisselaar
Stille werking, DC-motoren
Nieuwe filters met aluminium omhulsel
Eenvoudige plafondinstallatie
By-pass functie
Hoog ESP-ontwerp

* Beschikbaar als optie

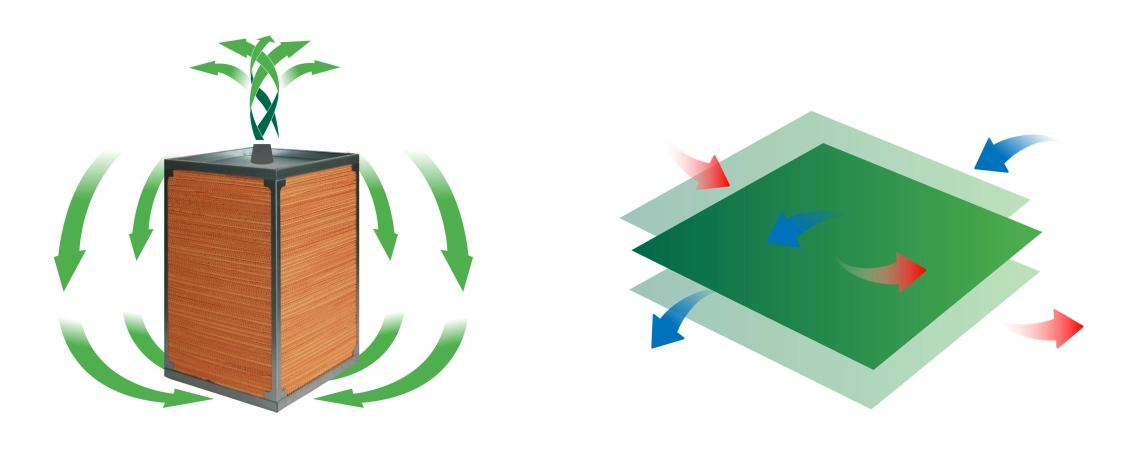

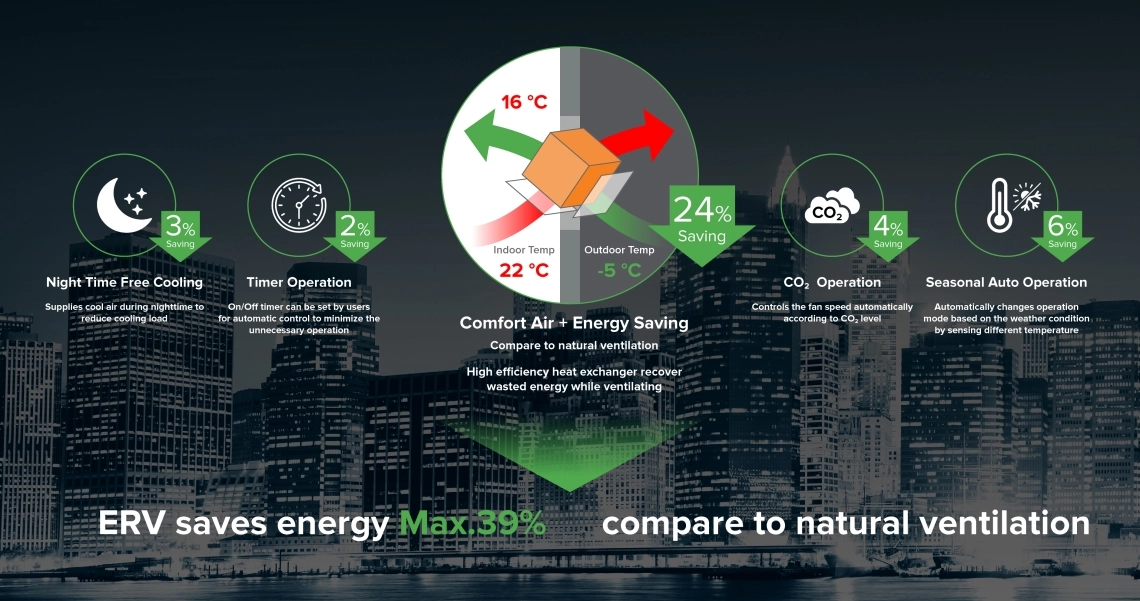

Hogere efficiëntie met 3de generatie enthalpie-wisselaar

De 3de generatie enthalpie-wisselaar is gemaakt van de nieuwste nanovezelstructuur om een hoger rendement te garanderen. De warmtewisselingsmaterialen zijn schimmelwerend en brandvertragend. In deze RV is een kruisstroom enthalpie-wisselaar ingebouwd, met een warmteterugwinningsrendement tot 82% in de winter, de vochtuitwisseling tussen verse lucht en afvoerlucht zorgt voor een comfortabele binnentemperatuur en luchtvochtigheid.

The 3rd generation enthalpy exchanger

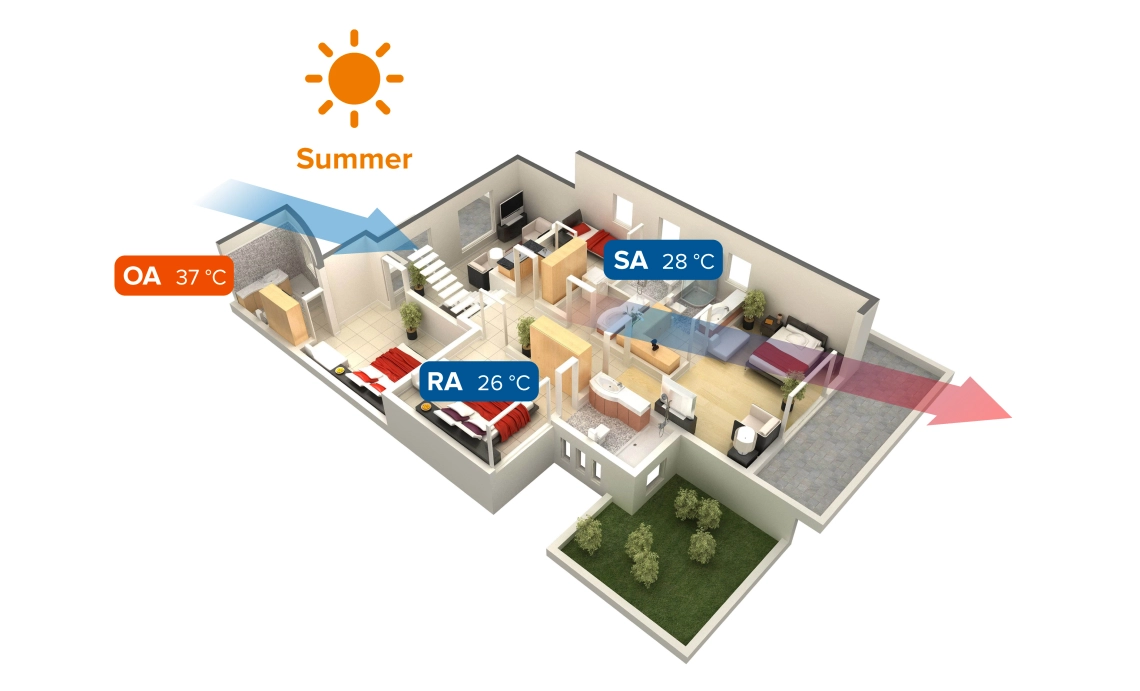

In de zomer bespaart het warmteterugwinningssysteem elektriciteit op airconditioning door een deel van de buitenwarmte terug naar buiten te sturen.

In summer

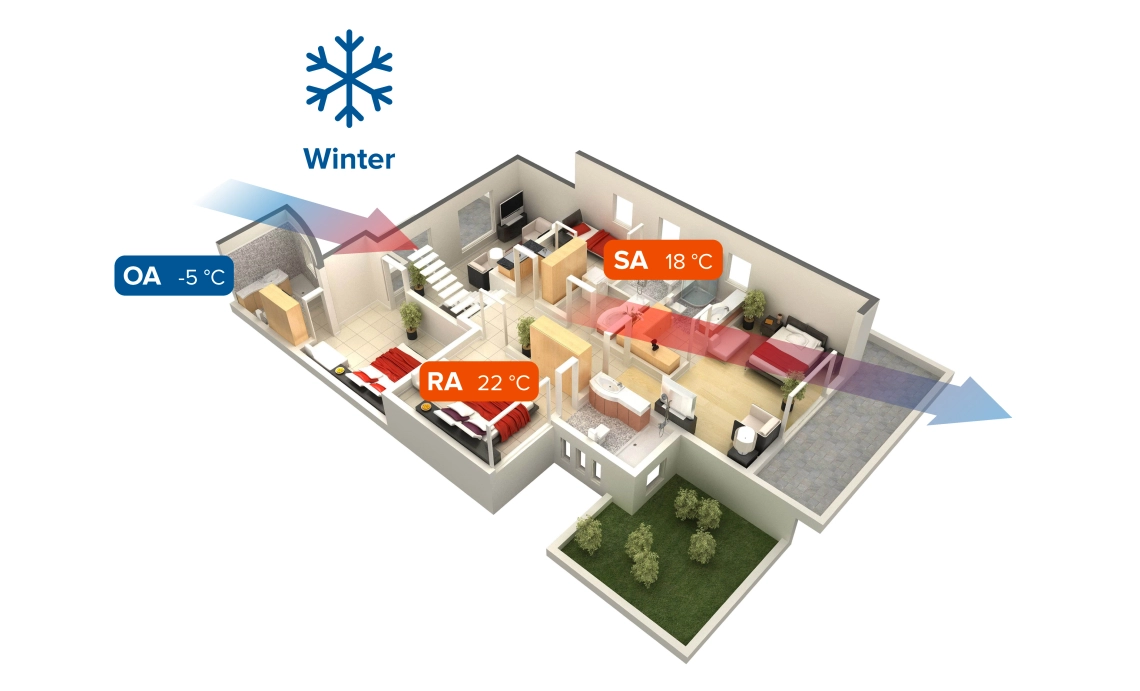

In de winter wordt een deel van de binnenwarmte teruggevoerd naar de kamer, wat een aanzienlijke besparing oplevert op ruimte- en luchtverwarming.

In winter

De gegevens worden ter referentie gegeven. Veel hangt af van de luchtvochtigheid binnenshuis, de luchtvochtigheid buitenshuis, de warmte-isolatie van de kamer, de warmte-isolatie en de lengte van de luchtkanalen, enz.

Specificaties	Eenheden	MVS400-DW	MVS500-DW	MVS700-DW	MVS900-DW	MVS1100-DW	MVS1400-DW	MVS1600-DW	MVS2200-DW	MVS2800-DW
Luchtstroom	^m3/u	300	400	600	800	1000	1300	1500	2000	2600
Externe druk	Pa	85	88	97	100	86	90	72	77	81
Enthalpie-efficiëntie, koeling	%	57-70	57-70	59-74	55-66	58-70	56-68	63-71	60-68	56-68
Enthalpie rendement, verwarming	%	61-72	60-74	61-78	57-76	62-75	59-70	65-73	62-72	59-70
Warmteoverdracht efficiëntie	%	68-82	69-83	70-83	68-83	70-83	70-83	76-80	76-82	70-83
Geluidsniveau	dB(A)	34.5	37.5	39	41	42	43	50	51.5	53
Spanning		220-240 V / 1 fase / 50 Hz
Ingangsvermogen	W	80	116	162	290	327	424	700	724	848
Stroomkabel	^mm2	3×1.5	3×1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5	3x1.5
Bedieningskabel	^mm2	2×0.5	2×0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5	2x0.5

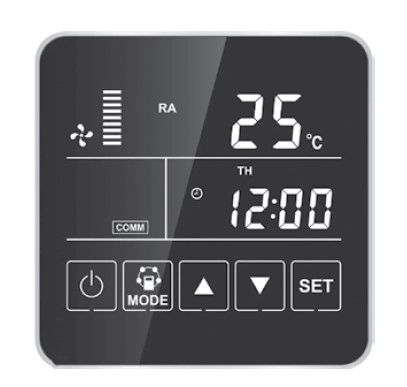

Controle, standaard		Ja (7-daagse klok)
Besturing (GBS), Modbus		Ja
Type ventilator		BLDC-ventilatormotor
Ventilatorsnelheid (toevoerlucht)		ventilatorregeling met 10 snelheden
Ventilatorsnelheid (afvoerlucht)		ventilatorregeling met 10 snelheden
Bypass		Ja (automatisch binnen een instelbaar bereik)
Ontdooien		Ja (automatisch binnen een instelbaar bereik)
^CO2-regeling		Extra sensor (aan/uit-regeling binnen een instelbaar bereik)
Uitgangscontacten voor foutmeldingen		Ja	Ja	Ja	Ja	Ja	Ja	Ja	Ja	Ja
Branduitschakeling		Ja	Ja	Ja	Ja	Ja	Ja	Ja	Ja	Ja
Gewicht	kg	25	31	34	53	61	71	106	122	142
Afmetingen: LxBxH	mm	744×599×270	744×599×270	867×902×280	1134×884×388	1134×1134×388	1193×1243×388	1134×884×776	1134×1134×776	1193×1243×776
Diameter verbindingskanaal	mm	150	150	200	250	250	250	650×280	650×280	650×280

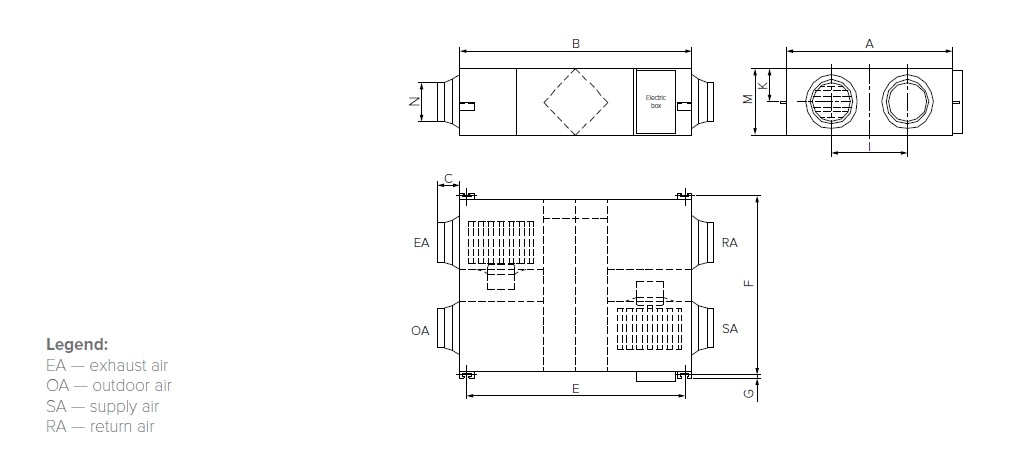

Afmetingen

Ventilatie-eenheden MVS400-DW - MVS500-DW

Модель	A	B	C	E	F	G	I	K	M	N
MVS400-DW	599	744	100	675	657	19	315	111	270	Ø144
MVS500-DW	804	744	100	675	862	19	480	111	270	Ø144

MVS400-DW – MVS500-DW

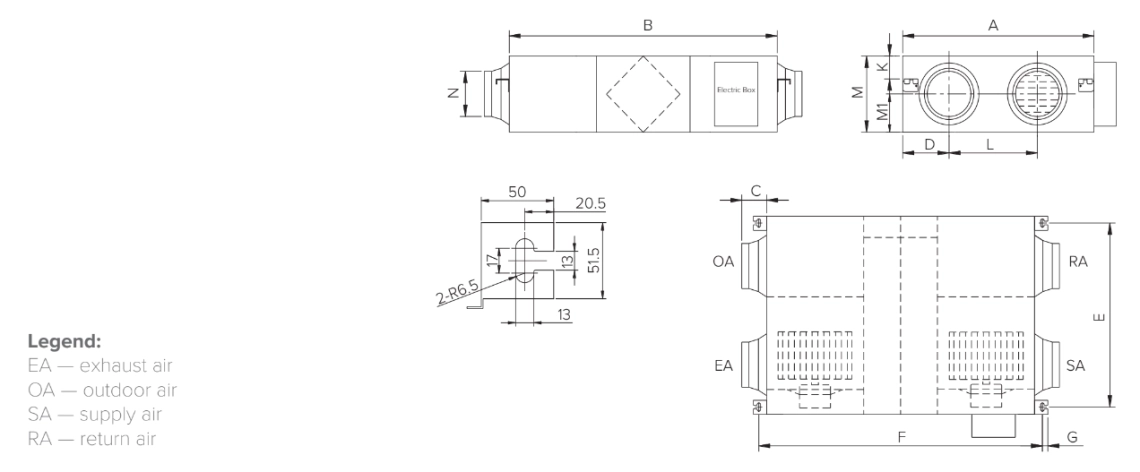

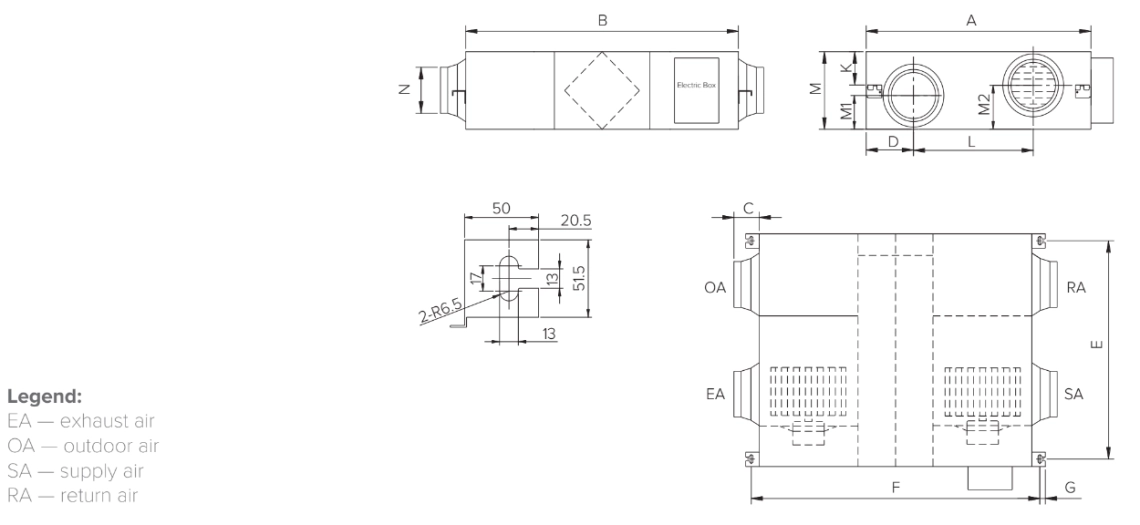

Afmetingen

Ventilatie-eenheden MVS700-DW - MVS1100-DW

Model	A	B	C	D	E	F	G	L	K	M	M1	N
MVS700-DW	902	867	107	197	833.5	922	20.5	451.5	115.5	280	139.5	Ø194
MVS900-DW	884	1134	85	202	818	1189	20.5	378	128	388	194	Ø242
MVS1100-DW	1134	1134	85	202	1068	1189	20.5	628	128	388	194	Ø242
