Ventilatorconvectoren voor wandmontage FHW-serie
Koelvermogen: 1,23 ... 3,76 kW
Verwarmingscapaciteit: 1,34 ... 4,28 kW
FHW ventilatorconvectoren kunnen worden aangesloten op een Modbus netwerk, zodat je verbinding kunt maken met het Smart Home systeem en de klimaatregeling in huis kunt automatiseren.
Voordelen van Mycond ventilatorconvectoren voor wandmontage:

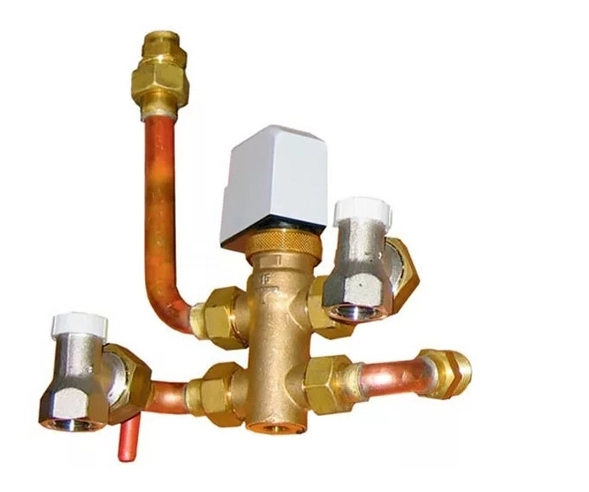

- Optionele 2/3-wegklep en condensaatpomp kunnen in de behuizing worden gemonteerd.
- Optionele BLDC ventilatormotor.
- Optionele elektrische verwarming.
Apparatuurconfiguratie :
- FWH-1 zonder besturingskaart (externe thermostaat vereist)

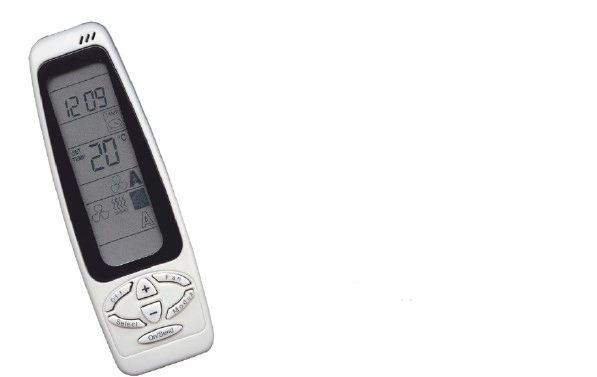

- FWH-T1 met bedieningspaneel en IR-ontvanger (IR-afstandsbediening inbegrepen)

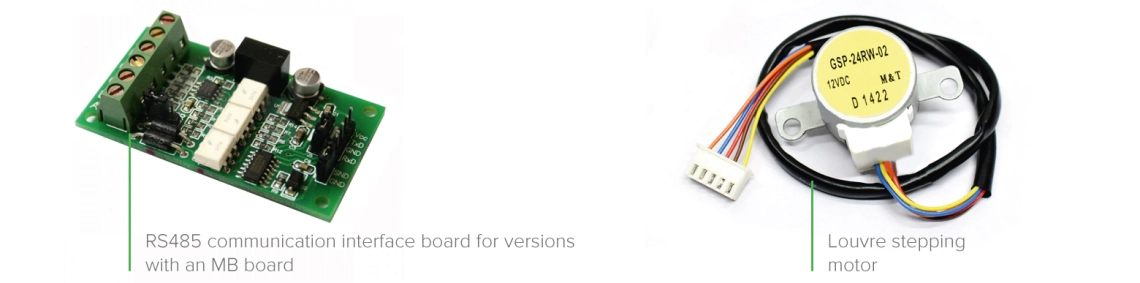

- FHW-MB1 met bedieningspaneel en Modbus-module (IR-afstandsbediening als optie)
| Specificaties | Eenheden | FHW1 | FHW2 | ||||||||||
| Aantal snelheden | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
| min. | gemiddelde | max. | min. | gemiddelde. | max. | ||||||||
| Luchtstroom | m3/u | 205 | 270 | 340 | 375 | 470 | 500 | 250 | 305 | 365 | 400 | 480 | 545 |
| Totaal koelvermogen | kW | 1,23 | 1,49 | 1,74 | 1,85 | 2,13 | 2,20 | 1,42 | 1,62 | 1,82 | 1,93 | 2,16 | 2,32 |
| Zinvol koelvermogen | kW | 0,91 | 1,13 | 1,34 | 1,44 | 1,70 | 1,77 | 1,06 | 1,23 | 1,41 | 1,51 | 1,73 | 1,89 |
| Verwarmingscapaciteit | kW | 1,34 | 1,68 | 2,02 | 2,18 | 2,58 | 2,71 | 1,58 | 1,85 | 2,13 | 2,29 | 2,62 | 2,88 |
| Drukverlies (koeling) | kPa | 4,8 | 6,8 | 9,0 | 10,1 | 12,9 | 13,8 | 6,2 | 7,9 | 9,8 | 10,8 | 13,2 | 15,1 |
| Drukverlies (verwarming) | kPa | 4,5 | 6,8 | 9,4 | 10,8 | 14,7 | 15,9 | 6,1 | 8,1 | 10,4 | 11,8 | 15,1 | 17,8 |
| Stroomverbruik | W | 12 | 14 | 17 | 18 | 24 | 30 | 12 | 14 | 18 | 20 | 24 | 32 |
| Geluidsvermogen | dB(A) | 35 | 41 | 46 | 48 | 52 | 53 | 39 | 43 | 47 | 49 | 53 | 55 |
| Geluidsdrukniveau (*) | dB(A) | 26 | 32 | 37 | 39 | 43 | 44 | 30 | 34 | 38 | 40 | 44 | 46 |
| Specificaties | Eenheden | FHW3 | FHW4 | ||||||||||
| Aantal snelheden | 1 | 2 | 3 | 4 | 5 | 6 | 1 | 2 | 3 | 4 | 5 | 6 | |
| min. | gemiddelde | max. | min. | gemiddeld | max. | ||||||||
| Luchtstroom | m3/u | 280 | 375 | 480 | 545 | 730 | 780 | 300 | 440 | 500 | 610 | 675 | 790 |
| Totaal koelvermogen | kW | 1,87 | 2,30 | 2,75 | 3,00 | 3,59 | 3,73 | 1,97 | 2,60 | 2,83 | 26,7 | 3,43 | 3,76 |
| Zinvol koelvermogen | kW | 1,33 | 1,67 | 2,03 | 2,24 | 2,77 | 2,90 | 1,41 | 1,91 | 2,10 | 2,44 | 2,62 | 2,93 |
| Verwarmingscapaciteit | kW | 1,89 | 2,37 | 2,93 | 3,23 | 4,04 | 4,24 | 2,00 | 2,73 | 3,02 | 3,53 | 3,80 | 4,28 |
| Drukverlies (koeling) | kPa | 11,2 | 16,2 | 22,5 | 26,3 | 36,4 | 39,1 | 14,1 | 23,0 | 27,2 | 34,0 | 38,5 | 45,1 |
| Drukverlies (verwarming) | kPa | 9,1 | 13,8 | 20,1 | 24,1 | 35,9 | 39,2 | 12,7 | 22,2 | 26,7 | 35,2 | 40,4 | 49,8 |
| Stroomverbruik | W | 16 | 21 | 26 | 29 | 38 | 46 | 17 | 23 | 27 | 32 | 35 | 48 |
| Geluidsvermogen | dB(A) | 35 | 40 | 45 | 48 | 55 | 57 | 36 | 43 | 46 | 51 | 54 | 57 |
| Geluidsdrukniveau (*) | dB(A) | 26 | 31 | 36 | 39 | 46 | 48 | 27 | 34 | 37 | 42 | 45 | 48 |
De specificaties hebben betrekking op de volgende bedrijfsparameters:
KOELING. Temperatuur inlaatlucht: +27 °C (droge bol) +19 °C (natte bol) Inlaat-/uitlaatwatertemperatuur: +7/12 °C
VERWARMEN. Temperatuur inlaatlucht: +20 °C. Temperatuur inlaat/uitlaat water: +50/45 °C.
* Het geluidsdrukniveau is 9 dB(A) lager dan het geluidsvermogensniveau en heeft betrekking op een ruimte met een volume van 100 m3 en een geluidsreflectietijd van 0,5 s.
Installatiemethode

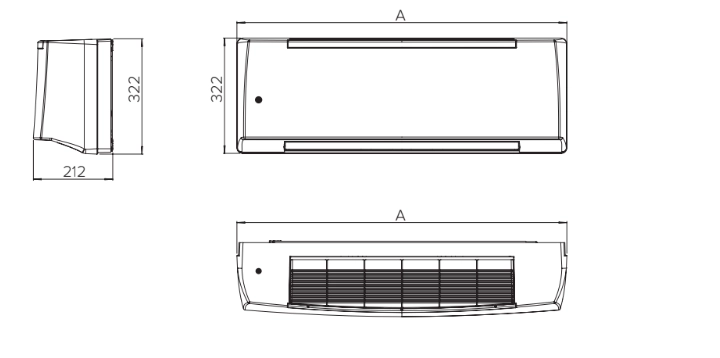

Afmetingen
Algemene opstelling

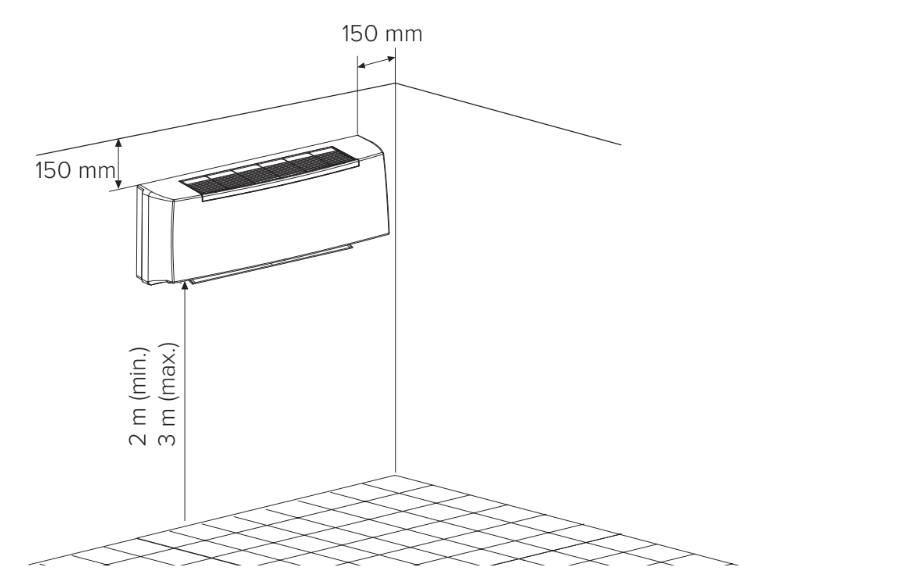

Installatieafstanden
Installatieafstanden

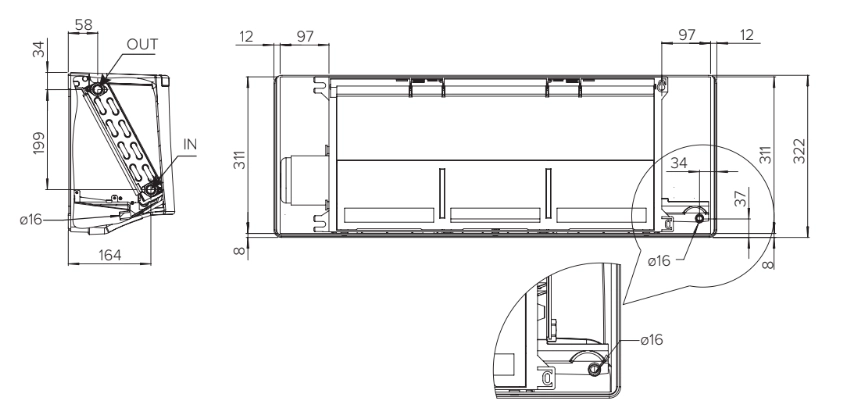

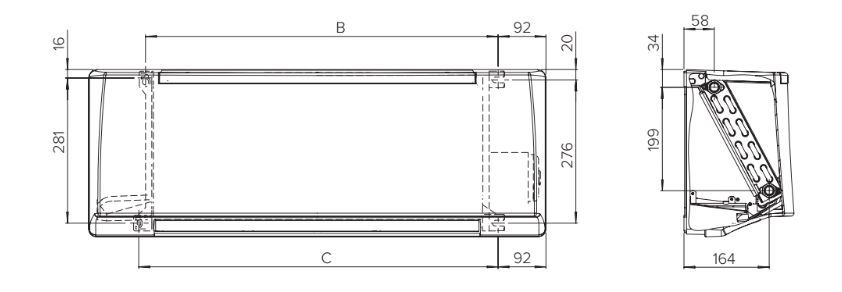

Afmetingen van FHW-eenheden
| Model | A | B | C |
| FHW1 | 880 | 678 | 691 |
| FHW2 | 880 | 678 | 691 |
| FHW3 | 1185 | 983 | 996 |
| FHW4 | 1185 | 983 | 996 |
Gewicht van FHW-eenheden
| Model | Nettogewicht (kg) | |||
| FHW 1 | FHW 2 | FHW 3 | FHW 4 | |
| Zonder klep | 12 | 12 | 16 | 16 |
| Met ventiel | 13 | 13 | 17 | 17 |
