Vierwegcassetteventilatorconvector TopLine serie

Een ventilatorconvector van het cassettetype is een combinatie van geavanceerde technologie met een geavanceerd, elegant en minimalistisch ontwerp dat het hoogste comfortniveau in uw ruimte garandeert

Koelvermogen: 1,25 ... 10,93 kW

Verwarmingscapaciteit: 1,38 ... 11,72 kW

Vierwegcassetteventilatorconvector TopLine serie

Met hun hoge efficiëntie kunnen de TopLine ventilatorconvectoren de ruimte snel koelen of verwarmen om de bewoners een comfortabele omgeving te bieden. De ventilatorconvectoren hebben een robuust ontwerp en kunnen langdurig storingsvrij werken.

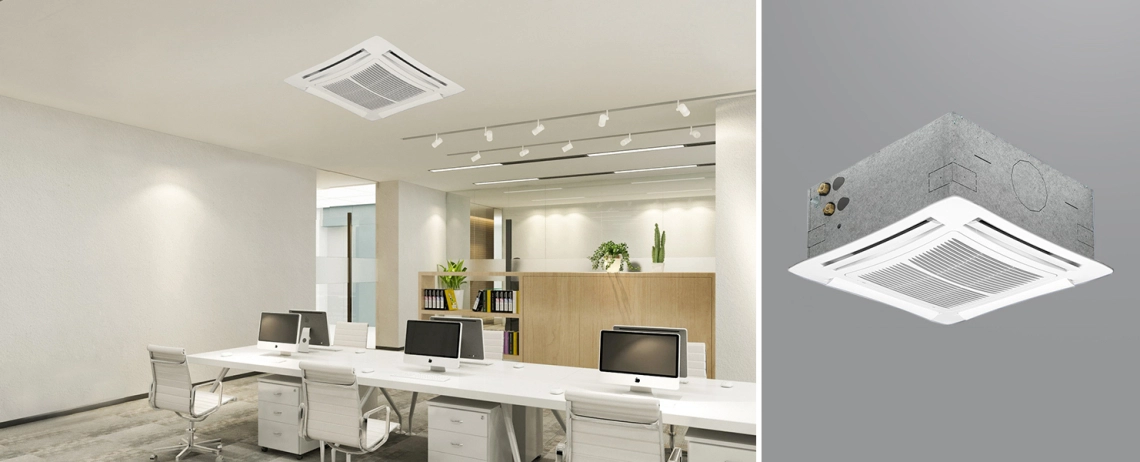

office

Kenmerken en voordelen:

De modellen 1-2-3 zijn 572х572 mm groot, waardoor ze gebruikt kunnen worden met een ARMSTRONG plaat.
Met een luchtverdelingssysteem in vier richtingen kan de unit de ruimte gelijkmatig verwarmen of koelen zonder tocht of oncomfortabele omstandigheden te creëren.
De ventilator is ontworpen voor een stille werking.
Keuze uit AC- of DC-motor.
De ventilatorconvector kan ontworpen worden met 2 of 4 buizen.
Een ingebouwde afvoerpomp met 650 mm condensaatlift.
De unit kan worden bediend met een infraroodbediening of een bedieningspaneel voor wandmontage, waarbij de lamellen in beide gevallen handmatig kunnen worden aangepast.
De behuizing is gemaakt van milieuvriendelijk materiaal.
Het luchtfilter is gemakkelijk toegankelijk en eenvoudig te reinigen.
De unit is ontworpen met een aanzuigopening voor frisse lucht.

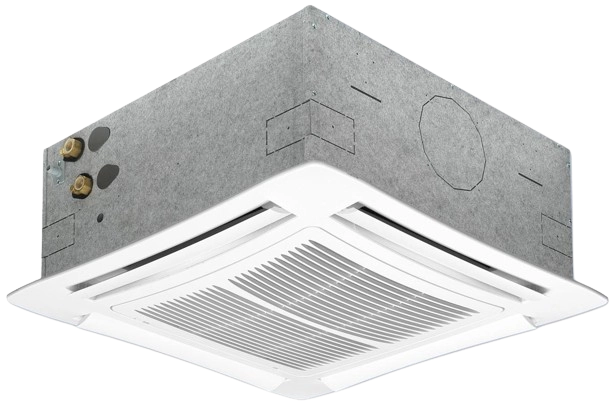

mycond-image-2

2-pijps units.

Specificaties	Eenheden	TL 0.2T			TL 1.2T			TL 2.2T			TL 3.2T
Snelheid		1	2	3	1	2	3	1	2	3	1	2	3
Luchtstroom	^m3/u	310	420	610	310	420	520	320	500	710	430	610	880
Totale emissie koeling	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Koeling voelbare emissie	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Verwarming	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Koeling	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Verwarming	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Geluidsvermogen Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Geluidsdruk Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilator	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Watergehalte	l	0,8			1,4			2,1			2,1
Afmetingen	mm	575×575×275

Specificaties	Eenheden	TL 4.2T			TL 5.2T			TL 6.2T
Snelheid		1	2	3	1	2	3	1	2	3
Luchtstroom	^m3/u	630	820	1140	710	970	1500	710	1280	1820
Totale emissie koeling	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Koeling voelbare emissie	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Verwarming	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Koeling	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Verwarming	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Geluidsvermogen Lw	dB(A)	33	40	48	34	40	53	34	48	58
Geluidsdruk Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilator	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Watergehalte	l	3,0			4,0			4,0
Afmetingen	mm	820×820×303

KOELING
Inlaatluchttemperatuur +27 °C d.b. + 19 °C w.b.
Watertemperatuur +7 °C E.W.T. + 12 °C L.W.T.
VERWARMEN
Temperatuur toevoerlucht +20 °C
Watertemperatuur +65 °C E.W.T. +55 °C L.W.T.

Opname condensaatpomp 10 W
(*) = De geluidsdrukniveaus zijn 9 dB(A) lager dan de geluidsvermogensniveaus en gelden voor het nagalmveld van een
100 m3 ruimte en een nagalmtijd van 0,5 sec.

4 pijpunits

Specificaties	Eenheden	TL 0.4T			TL 1.4T			TL 2.4T			TL 2.6T
Snelheid		1	2	3	1	2	3	1	2	3	1	2	3
Luchtstroom	^m3/u	310	420	610	310	420	520	310	500	710	320	500	720
Totale emissie koeling	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Koeling voelbare emissie	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Koeling	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Verwarming	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Verwarming	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Geluidsvermogen Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Geluidsdruk Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilator	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Koelwatergehalte	l	1,0			1,4			1,4			1,7
Gehalte aan verwarmingswater	l	0,6			0,7			0,7			0,5
Afmetingen	mm	575×575×275

Specificaties	Eenheden	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Snelheid		1	2	3	1	2	3	1	2	3	1	2	3
Luchtstroom	^m3/u	430	610	880	430	610	880	630	820	1140	710	970	1500
Totale emissie koeling	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Koeling voelbare emissie	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Koeling	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Verwarming	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Verwarming	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Geluidsvermogen Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Geluidsdruk Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilator	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Koelwatergehalte	l	1,4			1,7			3,0			3,0
Gehalte aan verwarmingswater	l	0,7			0,5			1,4			1,4
Afmetingen	mm	575×575×275						820×820×303

Specificaties	Eenheden	TL 5.6T			TL 6.4T			TL 6.6T
Snelheid		1	2	3	1	2	3	1	2	3
Luchtstroom	^m3/u	710	970	1500	710	1280	1820	710	1225	1730
Totale emissie koeling	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Koeling voelbare emissie	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Koeling	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Verwarming	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Verwarming	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Geluidsvermogen Lw	dB(A)	34	40	53	34	48	58	34	48	58
Geluidsdruk Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilator	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Koelwatergehalte	l	3,6			3,0			3,6
Gehalte aan verwarmingswater	l	1,0			1,4			1,1
Afmetingen	mm	820×820×303

KOELING
Inlaatluchttemperatuur +27 °C d.b. + 19 °C w.b.
Watertemperatuur +7 °C E.W.T. + 12 °C L.W.T.
VERWARMEN
Temperatuur toevoerlucht +20 °C
Watertemperatuur +65 °C E.W.T. +55 °C L.W.T.

Opname condensaatpomp 10 W
(*) = De geluidsdrukniveaus zijn 9 dB(A) lager dan de geluidsvermogensniveaus en gelden voor het nagalmveld van een
100 m3 ruimte en een nagalmtijd van 0,5 sec.

Afmetingen

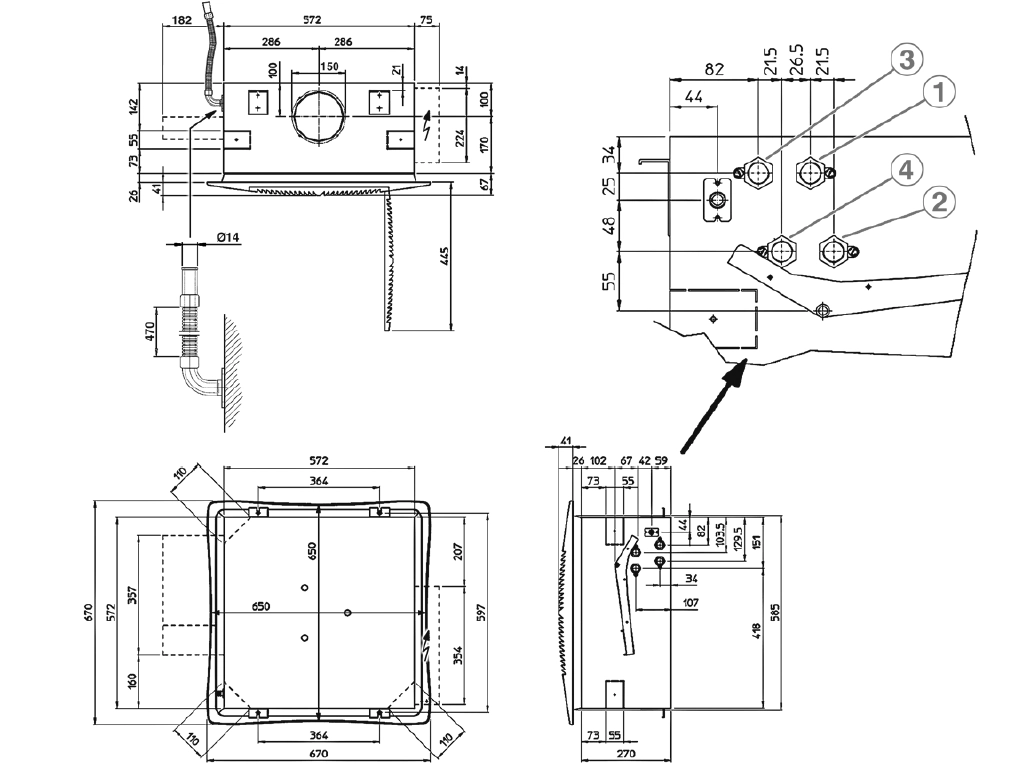

TL 0.2T-0.4T / TL 1.2T-1.4T / TL 2.2T-2.4T-2.6T / TL 3.2T-3.4T-3.6T (Versie 600 x 600)

2-pijps systeem
Verwarmen/koelen
3 - Toevoer Ø1/2"
4 - Afvoer Ø1/2"

4-pijps systeem

Verwarming

1 - Toevoer Ø1/2"

2 - Uitlaat Ø1/2"

Koeling

3 - Toevoer Ø1/2"

4 - Uitlaat Ø1/2"

Model	Ventilatorspoel		Paneel		Verpakte eenheid Afmetingen, mm
	Gewichten verpakte unit, kg	Gewichten onverpakte unit, kg	Gewichten verpakt, kg	Gewichten onverpakt, kg	A	B	C	D
TL 0.2T/1.2T	28	22
TL 0.4T/1.4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

Afmetingen

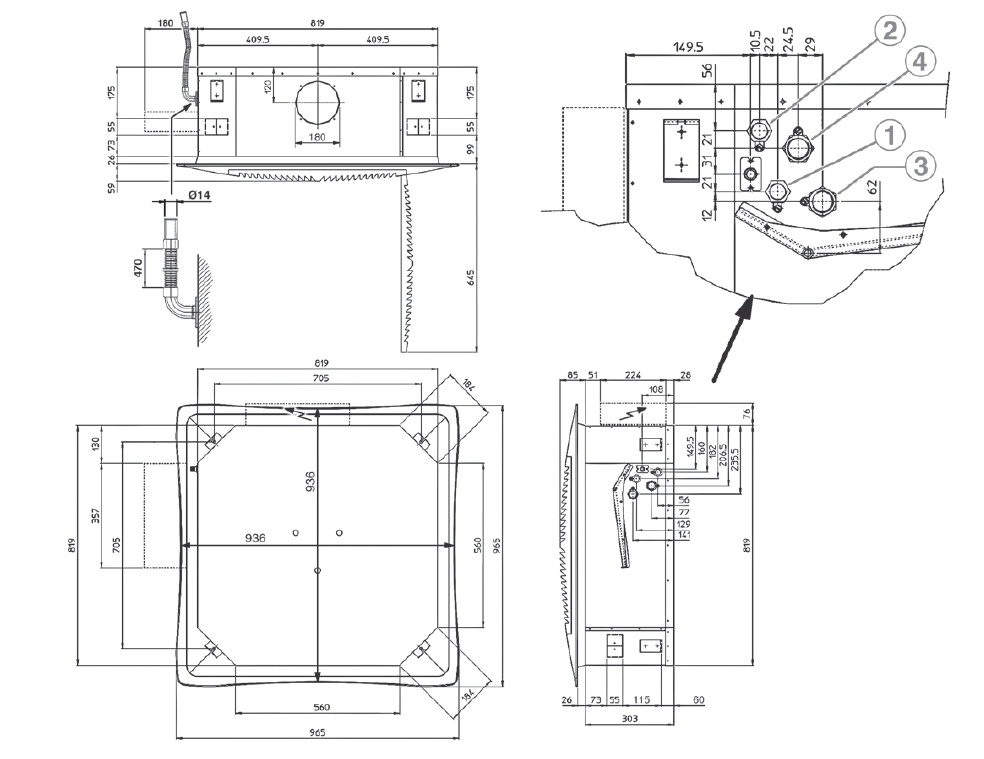

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (versie 800 x 800)

2-pijps systeem
Verwarmen/koelen
3 - Inlaat Ø3/4"
4 - Uitlaat Ø3/4"

4-pijps systeem

Verwarming

1 - Toevoer Ø1/2"

2 - Uitlaat Ø1/2"

Koeling

3 - Inlaat Ø3/4"

4 - Uitlaat Ø3/4"

Model	Ventilatorspoel		Paneel		verpakte eenheid Afmetingen, mm
	Gewichten verpakte unit, kg	Gewichten onverpakte unit, kg	Gewichten verpakt, kg	Gewichten onverpakt, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2

Vierwegcassetteventilatorconvector TopLine serie

Kenmerken en voordelen:

Afmetingen

Afmetingen
