Waterkoeler serie MWU
De milieuvriendelijke watergekoelde koelmachines van de MWU-serie van Mycond zijn de juiste keuze voor installaties met een klein installatiegebied of waar de buitenunit op afstand moet worden geïnstalleerd.

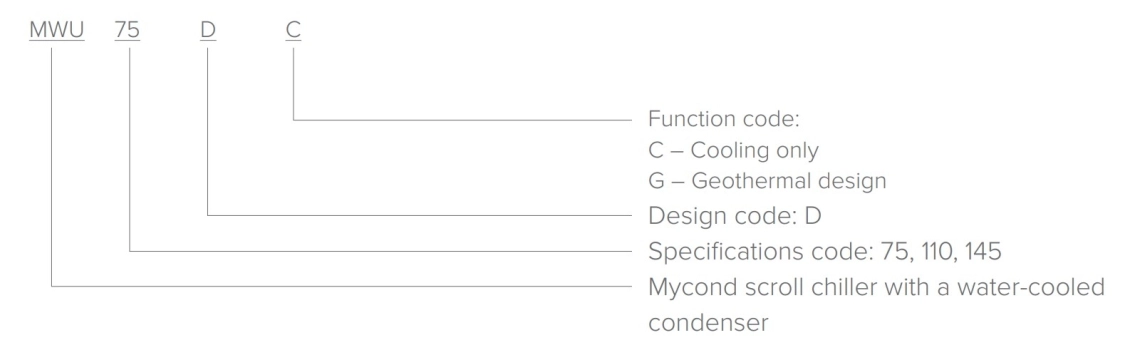

Benaming

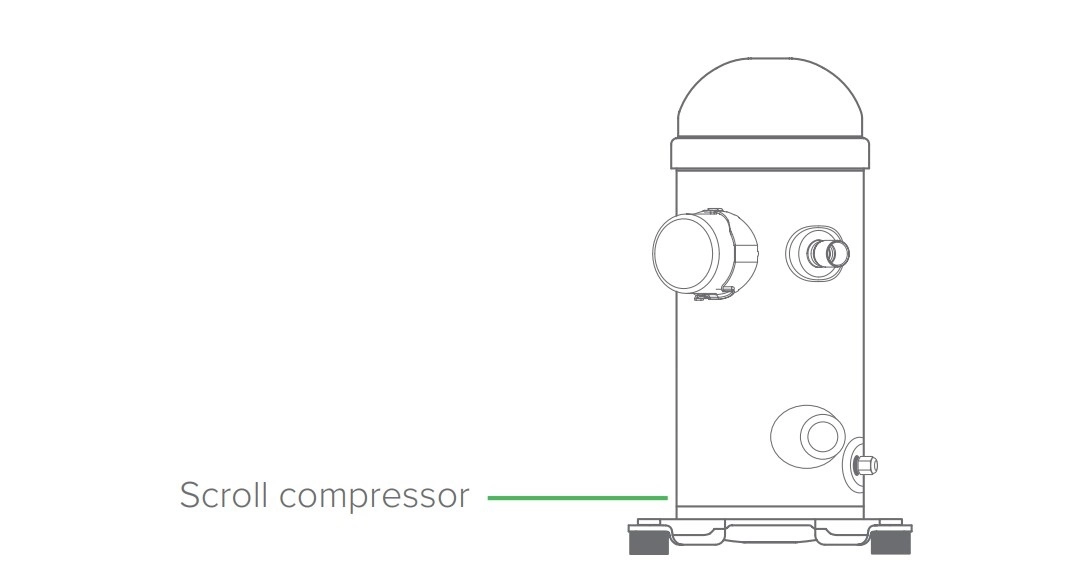

Compressor
In deze unit worden hoogrendement scrollcompressoren gebruikt. Dit type compressor heeft een indrukwekkende capaciteit, lage wrijvingsverliezen en een hoge bedrijfsefficiëntie. Elke modulaire unit is uitgerust met twee scrollcompressoren. Door meerdere modules in één systeem te combineren, kunt u de capaciteit in meerdere fasen regelen, wat energiezuiniger is bij deellast.
Condensor en verdamper

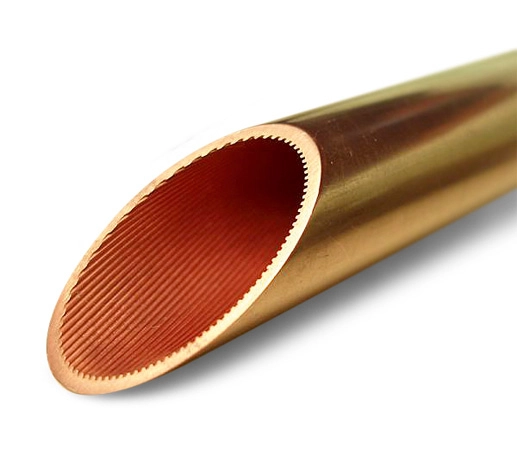

De unit maakt gebruik van hoogefficiënte shell-and-tube warmtewisselaars gemaakt van koperen buizen met een gegroefd binnenoppervlak, wat zorgt voor een efficiëntere warmteoverdracht dankzij een turbulentere koelmiddelstroom. Het grotere oppervlak vermindert de temperatuurdaling tijdens de warmtewisseling en verbetert de EER. De condensor heeft een subcooler in het onderste gedeelte voor een betere onderkoeling van het vloeibare koelmiddel. De warmtewisselaars worden streng getest op defecten en onder druk getest op lekken om de veiligheid en betrouwbaarheid te garanderen.
Accessoires voor koeling

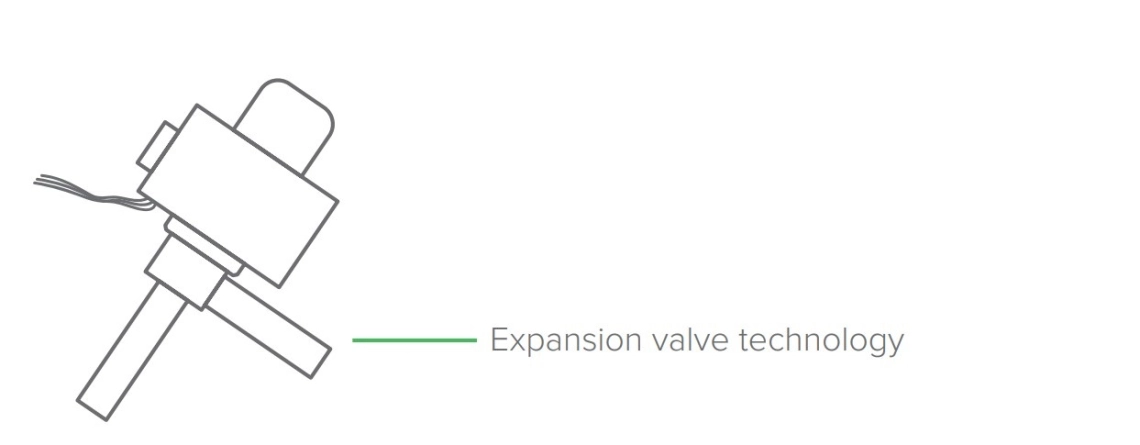

Het elektronische expansieventiel en alle beschermende regelingen die in de units worden gebruikt, worden geleverd door wereldberoemde fabrikanten, wat een bewezen kwaliteit en langdurige stabiele werking betekent.

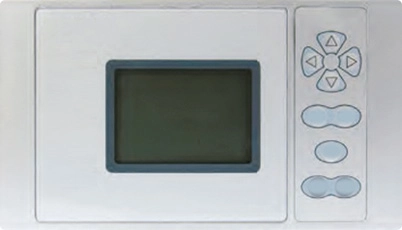

Intelligente bediening
De unit heeft een gebruiksvriendelijke interface voor verschillende bedieningsbehoeften. Dankzij de microcomputergestuurde bewaking beschikt de unit over verschillende functies, zoals temperatuurregeling, tijdinstelling, gegevensregistratie, statusweergave, alarmuitgang, temperatuurinstelling en groepsregeling.

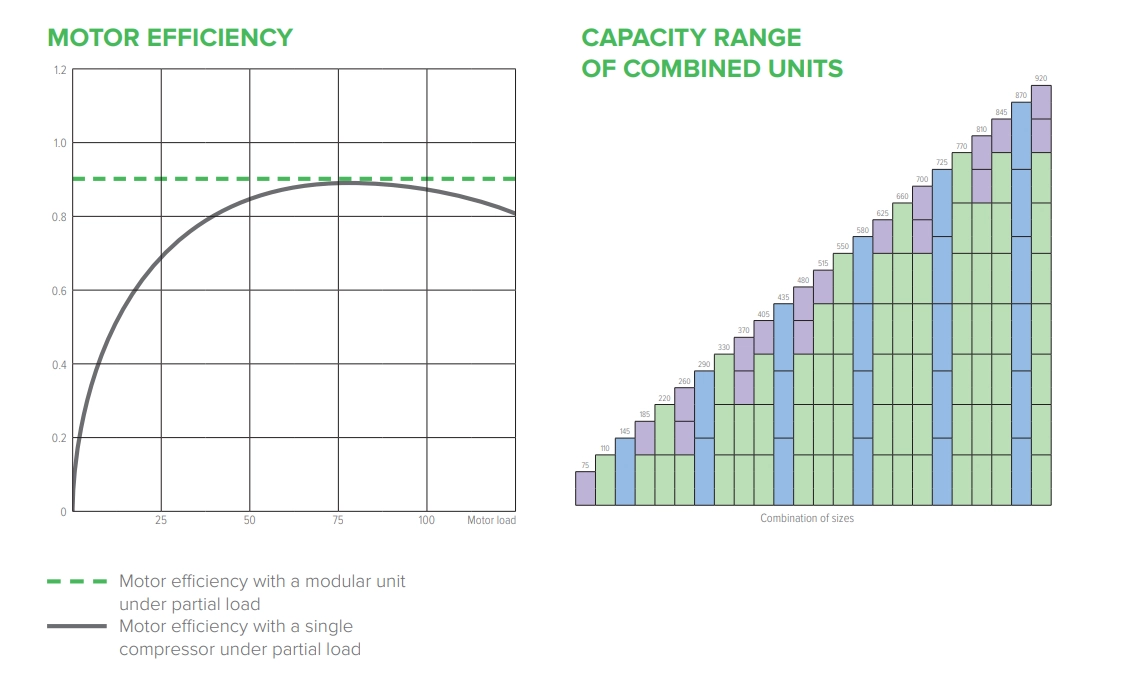

Modulair ontwerp voor verbeterde energie-efficiëntie
Elke afzonderlijke module biedt een 2-staps capaciteitsregeling. Combinatie van modules geeft meer flexibiliteit in capaciteitsregeling. De intelligente compressorbalancering verbetert de systeemefficiëntie bij kleine belastingen en bespaart energie voor continu bedrijf. Uitval van één module heeft geen invloed op andere modules. De modules kunnen op verschillende manieren worden gecombineerd en onafhankelijk worden aangestuurd.
Talrijke beveiligingsfuncties
Een stabiele werking van een airconditioner is essentieel voor industriële en commerciële gebruikers. De milieuvriendelijke watergekoelde scroll chiller (warmtepomp) van Mycond heeft langdurige tests doorstaan onder nog strengere omstandigheden dan vereist door de nationale norm. De testresultaten overtreffen de nationale norm. De unit is uitgerust met talrijke beveiligingen die een normale werking, lange levensduur en veiligheid garanderen.
- Fasevolgordebeveiliging
- Compressor stop-startbeveiliging
- Compressor overbelastingsbeveiliging
- Bescherming tegen uitblaastemperatuur
- Bescherming tegen hoge en lage druk
- Bescherming tegen fase-uitval
- Automatische vorstbeveiliging
- Automatisch alarm en reset voor sommige storingen
- Automatisch laden en ontladen
- Krachtige externe vergrendeling
specificaties van een unit met alleen koeling
| Specificaties | eenheden | mWU 075 DC | mWU 110 DC | mWU 145 DC |
| Koelvermogen | kW | 74,4 | 112,2 | 146,3 |
|
Ingangsvermogen EER |
kW w/W |
14,9 5 |
22,4 5 |
29,2 5 |
| Aantal compressoren | 2 | 2 | 2 | |
| Capaciteitsstappen | % | 0/50/100 | 0/50/100 | 0/50/100 |
| Diameter waterpijp in de shell-and-tube verdamper | DN 50 | DN 50 | DN 65 | |
| Waterstroomsnelheid in de buizenverdamper | m3/u | 12,8 | 19,3 | 25,2 |
| Waterdrukval in de buizenverdamper | kPa | 39 | 47 | 60 |
| Aansluitmethode in de buizenverdamper | Flexibele klem | Flexibele klem | Flexibele klem | |
| Diameter waterpijp in de shell-and-tube condensor | DN 65 | DN 65 | DN 80 | |
| Waterdebiet in de shell-and-tube condensor | m3/u | 16,0 | 24,1 | 31,5 |
| Waterdrukval in de shell-and-tube condensor | kPa | 24 | 48 | 82 |
| Aansluitmethode in de shell-and-tube condensor | Flexibele klem | Flexibele klem | Flexibele klem | |
| Type compressor | Hermetische scrollcompressor | Hermetische scroll compressor | Hermetische scroll-compressor | |
| Startmethode | Directe start | Directe start | Directe start | |
| Maximale bedrijfsstroom, А | 48 | 71,9 | 95,8 | |
| Afmetingen, L x B x H | mm | 1880×660×1380 | 1880×660×1490 | 1880×740×1590 |
| Type koelmiddel | R410A | R410A | R410A | |
| Aantal cirquits | 2 | 2 | 2 | |
| Controlemethode | Elektronisch expansieventiel (EXV) | Elektronisch expansieventiel (EXV) | Elektronisch expansieventiel (EXV) | |
| Vulling koelmiddel | kg | 12 | 14,5 | 18 |
| Smeermiddel | POE | POE | POE | |
| Verpakt gewicht | kg | 470 | 520 | 630 |
| Bedrijfsgewicht | kg | 500 | 555 | 670 |
Opmerkingen:
1. De bovenstaande gegevens zijn verkregen bij de nominale bedrijfsomstandigheden: inlaat-/uitlaatkoelwatertemperatuur 12/7 °C; inlaat-/uitlaatkoelwatertemperatuur 30/35 °C.
2. Stroomvoorziening: 380 V, 3 + N, 50 Hz; spanningstolerantie: ±10%.
3. Neem contact op met de leverancier voor andere bijbehorende parameters van de unit.
4. De specificaties van de unit kunnen zonder voorafgaande kennisgeving worden gewijzigd om ze te verbeteren.
| Specificaties | Eenheden | MWU 075 DG | MWU 110 DG | MWU 145 DG |
| Koelvermogen | kW | 75,6 | 113,4 | 149,2 |
| Verwarmingsvermogen | kW | 81,2 | 121,2 | 154,2 |
|
Ingangsvermogen in de koelmodus EER |
kW W/W |
13,7 5,52 |
20,5 5,53 |
27,1 5,5 |
|
Ingangsvermogen in verwarmingsmodus COP |
kW W/W |
18,3 4,44 |
28,1 4,3 |
36 4,3 |
| Aantal compressoren | 2 | 2 | 2 | |
| Capaciteitsstappen | % | 0/50/100 | 0/50/100 | 0/50/100 |
| Diameter waterleiding aan koud- en warmwaterzijde | DN 50 | DN 50 | DN 65 | |
| Waterdebiet aan koud- en warmwaterzijde | m3/u | 13 | 19,5 | 25,7 |
| Waterdrukval aan de koud- en warmwaterzijde | kPa | 40 | 48 | 63 |
| Aansluitmethode aan koud- en warmwaterzijde | Flexibele klem | Flexibele klem | Flexibele klem | |
| Waterpijpdiameters aan de kant van het grondwatercircuit | DN 65 | DN 65 | DN 80 | |
| Waterdebiet aan de kant van het grondwatercircuit | m3/u | 16,3 | 24,4 | 32,1 |
| Waterdrukval aan de kant van het grondwatercircuit | kPa | 25 | 50 | 87 |
| Aansluitmethode aan de kant van het grondwatercircuit | Flexibele klem | Flexibele klem | Flexibele klem | |
| Type compressor | Hermetische scrollcompressor | Hermetische scroll compressor | Hermetische scroll-compressor | |
| Startmethode | Directe start | Directe start | Directe start | |
| Maximale bedrijfsstroom, А | 48 | 71,9 | 95,8 | |
| Afmetingen, L x B x H | mm | 1880×660×1380 | 1880×660×1490 | 1880×740×1590 |
| Type koelmiddel | R410A | R410A | R410A | |
| Aantal cirkels | 2 | 2 | 2 | |
| Controlemethode | Elektronisch expansieventiel (EXV) | Elektronisch expansieventiel (EXV) | Elektronisch expansieventiel (EXV) | |
| Koelmiddelvulling | kg | 12 | 14,5 | 18 |
| Smeermiddel | POE | POE | POE | |
| Verpakt gewicht | kg | 470 | 520 | 630 |
| Bedrijfsgewicht | kg | 500 | 555 | 670 |
Aanbevolen concentratie glycoloplossing:
| Uitlaatwatertemperatuur, °C | Aanbevolen massafractie, % |
| 0 - 3 | 20 |
| -5 - 0 | 25 |
| -10 - -5 | 35 |
Opmerkingen:
1. De bovenstaande gegevens zijn verkregen bij de nominale bedrijfsomstandigheden:
Koelmodus: temperatuur gekoeld water inlaat/uitlaat 12/7 °C; temperatuur geothermisch water inlaat/uitlaat 25/30 °C.
Verwarmingsmodus: uitlaattemperatuur warm water 45 °C; inlaattemperatuur geothermisch water 10 °C.
2. Als de temperatuur van het uitgaande geothermische water lager is dan 3 °C, voeg dan glycoloplossing toe aan het water. Zie de tabel "Aanbevolen concentratie van glycoloplossing" voor meer informatie.
3. Stroomvoorziening: 380 V, 3 + N, 50 Hz; spanningstolerantie: ±10%.
4. Neem contact op met de leverancier voor andere bijbehorende apparaatparameters.
5. De specificaties van de unit kunnen zonder voorafgaande kennisgeving worden gewijzigd met het oog op verbetering.
