Auteur: technische afdeling van Mycond
De meest voorkomende fout van ingenieurs bij het ontwerpen van luchtontvochtigingssystemen is de focus uitsluitend op mechanische apparatuur. Daarbij worden vaak architectonische kenmerken en beheersmaatregelen genegeerd die direct invloed hebben op de vochtbelasting van het systeem. Een integrale ontwerpaanpak voor een ontvochtigingssysteem begint altijd met een analyse van het volledige plaatje: van het begrijpen van het fundamentele projectdoel tot het gedetailleerd bestuderen van alle vochtbronnen en hun invloed op de algehele systeemefficiëntie.
Eerste stap: het doel van het project bepalen
Waarom dit cruciaal is
Zonder een duidelijk begrip van de fundamentele reden voor vochtigheidsbeheersing is het onmogelijk om de juiste beslissingen te nemen over regelprecisie, type apparatuur en projectbudget. Wanneer u precies weet waarvoor ontvochtiging nodig is, kunt u het systeem optimaliseren voor die specifieke taak.
Praktijkvoorbeeld: verschillende doelen — verschillende oplossingen
Beschouw twee contrasterende gevallen. Geval 1: opslag van maïs, waar het voldoende is om de relatieve vochtigheid te houden onder 60% RH zonder condensatie. Hier kan het systeem zo eenvoudig mogelijk zijn — een basis on/off-controller met ruime toleranties volstaat. Geval 2: productie van lithiumbatterijen, waar lithium met waterdamp reageert onder vorming van explosief waterstofgas al bij 2% RH. In dit geval is een controller met een nauwkeurigheid van ±5% RH absoluut onaanvaardbaar; gespecialiseerde apparatuur met zeer hoge nauwkeurigheid is vereist, ongeacht de kosten.
Praktijkgeval van een mislukt ontwerp
Een militair munitiedepot werd uitgerust met een ontvochtigingssysteem met de eis "maximaal 40% RH aanhouden". Het systeem voldeed precies aan de eis, maar de munitie corrodeerde toch. De oorzaak bleek condens op het metalen dak te zijn, dat ’s nachts onder het dauwpunt afkoelde. Als het doel was geformuleerd als "corrosie van munitie voorkomen", zou de ingenieur ongetwijfeld aandacht hebben besteed aan condensatie op koude oppervlakken en passende maatregelen hebben getroffen.
Praktische aanbevelingen
Stel uzelf bij het bepalen van het doel van de ontvochtigingsopgave de volgende vragen: welk fundamenteel probleem moet worden opgelost; wat zijn de gevolgen van onvoldoende vochtigheidsregeling; zijn er alternatieve oorzaken van het probleem naast hoge vochtigheid; hoe kritisch zijn afwijkingen van de ingestelde parameters.
Tweede stap: instellen van controleniveaus en toleranties
Bepaling van absolute vochtigheid
Een veelgemaakte fout is het specificeren van vochtigheid uitsluitend in relatieve eenheden (% RH) zonder rekening te houden met de temperatuur. Bijvoorbeeld: 30% RH bij 21°C komt overeen met een absolute vochtigheid van 4.6 g/kg, terwijl diezelfde 30% RH bij 10°C slechts 2.3 g/kg is. Regel: specificeer vochtigheid altijd in absolute eenheden of geef RH op samen met het temperatuurbereik.
Voorbeeld uit de farmaceutische productie: het tabletteringsproces vereist 10% RH bij 21°C. De temperatuur varieert hierbij ±1.5°C, wat leidt tot variaties in absolute vochtigheid van 1.4 g/kg bij 19.5°C tot 1.7 g/kg bij 22.5°C. De ingenieur lost dit op door regeling op een dauwpunt van -7°C (1.6 g/kg) in te stellen, wat stabiliteit van de absolute vochtigheid garandeert, ongeacht temperatuurschommelingen.
Interne versus externe omstandigheden
Bij het ontwerpen van een ontvochtigingssysteem moeten twee sets ontwerpcondities in aanmerking worden genomen: externe weersparameters en gewenste interne condities. Het verschil daartussen bepaalt de belasting op het ontvochtigingssysteem.
Keuze van ontwerpweerscondities
Volgens ASHRAE-gegevens voor Europa worden drie niveaus van overschrijdingskans voor weerscondities gebruikt: 0.4% (wordt 35 uur per jaar overschreden), 1.0% (88 uur) en 2.0% (175 uur). Voor Wenen bedraagt het extreme dauwpunt bij 1% overschrijdingskans bijvoorbeeld +16°C bij een temperatuur van +30°C. Voor farmaceutische productie met stilstandkosten van meer dan €40.000 per dag wordt 0.4% gebruikt, terwijl voor een magazijn met lage kritikaliteit 2% volstaat.
Het vaststellen van toleranties
Ruime toleranties (±3-5% RH of ±1.5°C dauwpunt) maken eenvoudigere systemen met lagere kosten mogelijk. Nauwkeurige toleranties (±1% RH of ±0.5°C dauwpunt) vereisen zeer nauwkeurige sensoren, complexere regelalgoritmen, redundantie van apparatuur en leiden tot aanzienlijk hogere systeemkosten.
Derde stap: berekening van vochtbelastingen
Belangrijkste vochtbronnen
Bij het ontwerpen van een ontvochtigingssysteem moeten zeven belangrijke vochtbronnen in aanmerking worden genomen: diffusie door gebouwschil, verdamping door mensen, desorptie uit materialen en producten, verdamping van open oppervlakken, verbrandingsproducten, infiltratie via lekkages en vocht van de toevoerlucht.
Formules voor de berekening van de belangrijkste belastingen
Diffusie door wanden wordt berekend met: W = A × μ × Δpᵥ, waarbij A — oppervlak, μ — dampdoorlaatcoëfficiënt, Δpᵥ — verschil in partiële dampdruk van water. Voorbeeld: betonnen wand 200 mm met dampdichte verf (μ = 0.054 g/(m²·uur·Pa)), vochtigheidsverschil 16-4 g/kg, oppervlak 100 m², Δpᵥ = 12 × 133 = 1596 Pa. We krijgen: W = 100 × 0.054 × 1596 = 8.6 g/uur. Dit is verwaarloosbaar in vergelijking met andere vochtbronnen.
Vochtproductie door personen: W = n × wₚ, waarbij typische waarden van wₚ voor zittend werk 40-50 g/uur zijn, voor licht fysiek werk 90-120 g/uur, voor zwaar fysiek werk 150-200 g/uur.
Infiltratie via geopende deuren: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ). Beschouw een deur van 2×2.5 m (V=10 m³) met 15 openingen per uur van 30 seconden, buitenvocht 16 g/kg, binnen 4 g/kg: W = 1.2 × 10 × 15 × 0.0083 × 12 = 18 g/uur. Als de openingstijd toeneemt tot 3 minuten, krijgen we W = 108 g/uur. Dit onderstreept het kritieke belang van openingstijd — verkorting van 3 naar 0.5 minuut vermindert de belasting zesvoudig.
Vocht van toevoerlucht: W = Q × ρ × (wₑₓₜ - wᵢₙₜ). Bij ventilatie van 400 m³/uur: W = 400 × 1.2 × 12 = 5760 g/uur = 5.76 kg/uur. Dit is in de meeste systemen de grootste belasting.
Praktisch voorbeeld: koelmagazijn
Beschouw een magazijn van 75×23×4.3 m met interne condities +2°C en een dauwpunt van -9°C (2.0 g/kg), externe condities +28°C met een dauwpunt van +16°C (11.4 g/kg). Er zijn twee poorten 3×3 m, 15 verladingen per uur, openingstijd 1 minuut. De berekening toont: diffusie door wanden ~100 g/uur, infiltratie via poorten V=18 m³, W = 1.2 × 18 × 15 × (1/60) × 9.4 = 61 g/uur. Als de poorten 3 minuten open stonden, zou de belasting 152 g/uur bedragen. Zo reduceert verkorting van de openingstijd de belasting met 60% en maakt het gebruik van een systeem met de helft van het vermogen mogelijk.
Vierde stap: selectie van apparatuur
Keuze van het type systeem

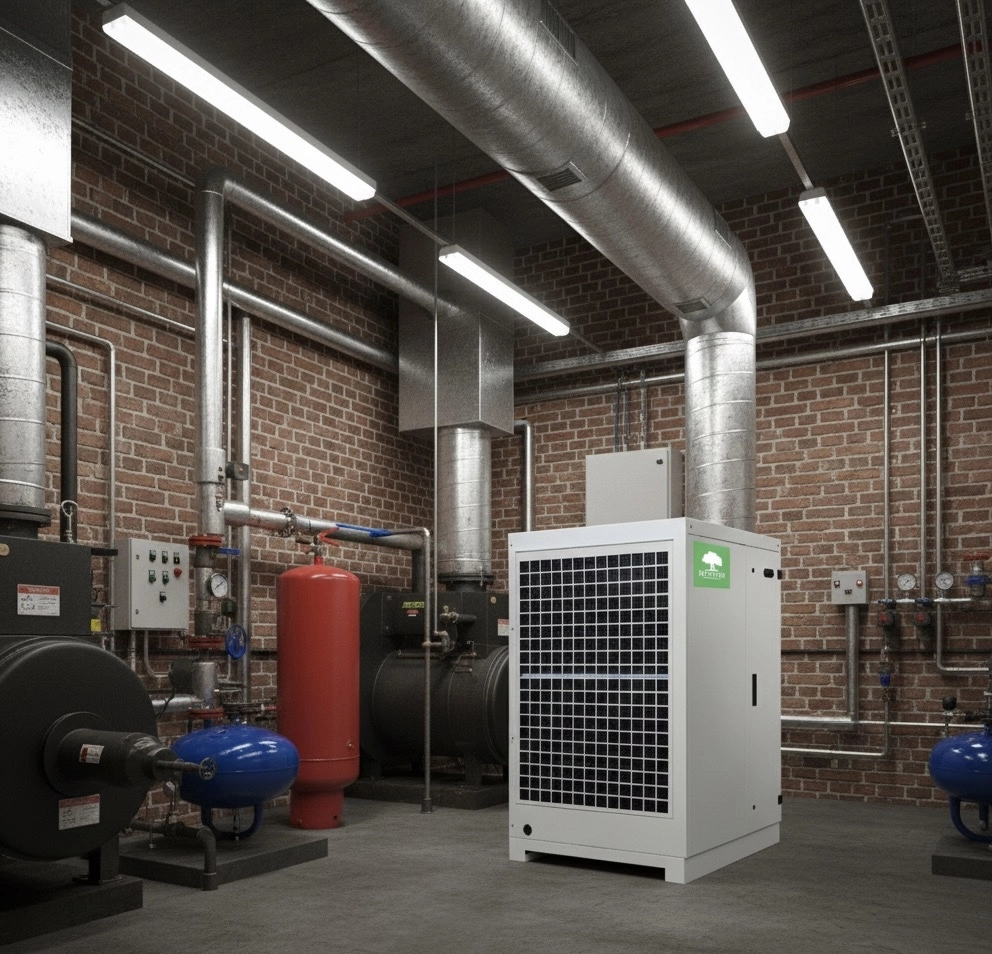

Er zijn twee hoofdtypen ontvochtigingssystemen. Koeltechnische systemen zijn efficiënt bij temperaturen boven 15°C en hoge vochtigheid, maar hebben een praktische dauwpuntgrens van +4...+7°C (lager leidt tot bevriezing van condensaat). Desiccant- (adsorptie-) systemen zijn efficiënt bij lage dauwpunten onder +5°C, werken bij elke temperatuur en kunnen dauwpunten van -40°C en lager bereiken.
Gecombineerde systemen
Vaak is een gecombineerd systeem optimaal: voorkoelen van +16°C naar +7°C met een koelinstallatie, gevolgd door ontvochtiging met desiccant van +7°C naar -7°C. Voordelen van deze aanpak: elk systeem werkt in zijn optimale bereik en het totale energieverbruik is 30-40% lager dan bij uitsluitend desiccantsystemen.
Berekening van de benodigde volumestroom droge lucht
Om de benodigde volumestroom droge lucht te bepalen wordt de formule gebruikt: Q = W / [ρ × (wᵣₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)]. Bijvoorbeeld, bij een belasting van 200 g/uur, regelniveau 4 g/kg en een uitgangsvochtigheid van de ontvochtiger van 0.7 g/kg: Q = 200 / [1.2 × 3.3] = 50.5 m³/uur.
Keuze van de capaciteit van de ontvochtiger
Kernparameters van een desiccantontvochtiger: optimale luchtsnelheid door het desiccant 400-600 m/min; regeneratietemperatuur 120-250°C; verhouding proces/regeneratie van 3:1 tot 5:1. Het uitgaande dauwpunt hangt af van snelheid en temperatuur: bij 400 m/min en 190°C wordt -15°C bereikt, bij 250°C — -25°C; bij 600 m/min en 190°C wordt -10°C bereikt, bij 250°C — -18°C.
Berekening van de warmtelast
Bij adsorptie van waterdamp komt warmte vrij, berekend met: Q = W × (hᵥ + Δhₐ), waarbij hᵥ = 2500 kJ/kg — verdampingswarmte van water, Δhₐ ≈ 200 kJ/kg — adsorptiewarmte. Bij het verwijderen van 5 kg/uur vocht: Q = (5/3600) × 2700 × 1000 = 3750 W = 3.75 kW. Deze warmte moet door het koelsysteem worden afgevoerd.
Vijfde stap: regelsysteem
Basisprincipes van regeling
Een effectief regelsysteem moet de ingestelde parameters aanhouden, het vermogen moduleren bij variabele belastingen, het energieverbruik minimaliseren en de apparatuur beschermen tegen storingsregimes.
Typen vochtregelaars

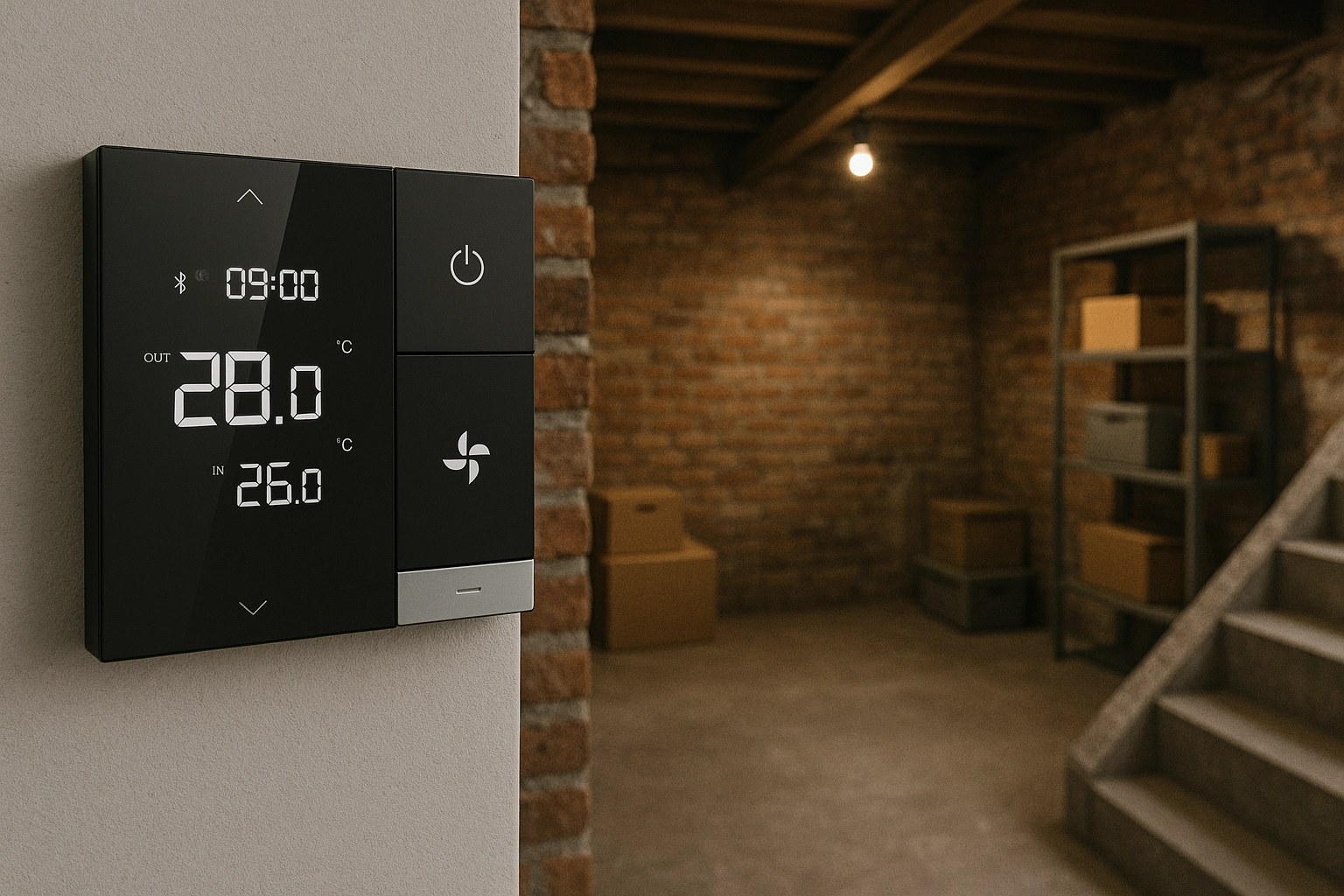

On/off-hygrostaat met nauwkeurigheid ±3-5% RH is geschikt voor niet-kritische ruimtes; dauwpuntregelaar met nauwkeurigheid ±0.5-1.0°C is onafhankelijk van de luchttemperatuur en aanbevolen voor dauwpunten onder +5°C; PID-regelaar met modulatie biedt ±1% RH of ±0.3°C dauwpunt en is noodzakelijk voor kritische toepassingen.
Modulatie van het vermogen van de desiccantontvochtiger
Er zijn twee hoofdmethoden voor modulatie: bypass van proceslucht (eenvoud en lage kosten, maar de regeneratie-energie neemt niet af, Qₑff = Qₘₐₓ × (1-k)) en modulatie van de regeneratietemperatuur (sensor bewaakt 120-130°C aan de uitgang van het regeneratiesegment; bij afnemende belasting stijgt de temperatuur, wat signaleert dat het verwarmingsvermogen moet dalen, ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐₗ/Tₙₒₘ) × τ).
Plaatsing van sensoren
Kritieke regels voor plaatsing van vochtigheidssensoren: de sensor moet in een zone met goede luchtmenging staan; afstand minimaal 3 m van uitblaasroosters; hoogte 1.5-2 m boven de vloer en vermijd lokale vochtbronnen; plaatsing in zones met extreme temperaturen vermijden. Voor meerzonesruimten is het aan te bevelen meerdere sensoren parallel te installeren — het systeem moet reageren op de hoogste waarde.
Bescherming tegen condensatie
Voor bescherming tegen condensatie worden oppervlaktedauwpuntsensoren gebruikt met het principe: als Tₛᵤᵣfₐcₑ < Tdₑw + ΔT → ontvochtiging inschakelen, waarbij ΔT = 2-3°C — veiligheidsmarge.
Optimalisatie van het systeem om kosten te minimaliseren
Verlaging van kapitaalkosten
Belangrijkste richtingen voor verlaging van kapitaalkosten: minimaliseer vochtbelastingen door het gebouw te dichten (terugverdientijd 3-12 maanden), beheer van deuropeningen, installatie van luchtgordijnen of sluizen; optimalisatie van controleniveaus — elke graad verlaging van het dauwpunt verhoogt de systeemkosten met 8-12%, dus vermijd onnodig strenge eisen; het gebruik van gecombineerde systemen levert 20-35% besparing op ten opzichte van monosystemen.
Verlaging van operationele kosten
Om operationele kosten te verlagen worden toegepast: warmteterugwinning van regeneratie via een lucht-luchtwarmtewisselaar die 60-80% van de energie terugwint (Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η) en 15000-40000 kWh/jaar besparing oplevert; laagtemperatuur-energiebronnen — warmtekrachtkoppeling, geothermie, restwarmte van koelinstallaties; seizoensoptimalisatie — in de winter is buitenlucht droger dan binnenlucht, waardoor "vrije ontvochtiging" mogelijk is en de belasting met 40-70% kan worden verlaagd.
Typische ontwerpfouten
Fout 1 — onderschatting van infiltratie. Voorbeeld: het ontwerp ging uit van 3 kg/uur, maar de werkelijke belasting bedroeg 8 kg/uur door ongeplande poortopeningen. Oplossing: houd 25-40% reserve aan voor productieomgevingen.
Fout 2 — negeren van initiële droging. Nieuwe gebouwen bevatten aanzienlijke hoeveelheid vocht in constructies: beton en gipskarton geven 100-500 kg vocht af gedurende 2-6 maanden. Oplossing: plan een intensief droogregime of installeer tijdelijke extra capaciteit.
Fout 3 — onjuiste plaatsing van sensoren. Voorbeeld: een sensor bij het uitblaasrooster van de ontvochtiger gaf 5% RH aan terwijl het 35% RH was in de werkzone, door slechte luchtmenging. Oplossing: luchtstromen modelleren of extra circulatieventilatoren installeren.
Conclusies
De vijfstappenmethodologie voor het ontwerp van luchtontvochtigingssystemen biedt een systematische aanpak voor het creëren van optimale oplossingen. Een helder doel vormt de basis voor alle verdere beslissingen. Correct ingestelde controleniveaus zorgen voor balans tussen eisen en kosten. Nauwkeurige belastingsberekening is de sleutel tot de juiste selectie van apparatuur. De optimale apparaatkeuze houdt rekening met de volledige levenscyclus van het systeem. Slimme regeling minimaliseert de operationele kosten.
Belangrijk om te onthouden: een succesvol project is niet het meest complexe systeem, maar het eenvoudigste systeem dat de taak betrouwbaar uitvoert met minimale kosten gedurende de hele levensduur. De gemiddelde terugverdientijd van een goed ontworpen ontvochtigingssysteem bedraagt 1.5 tot 4 jaar.
