De lucht waarmee we in technische systemen werken, is niet zomaar een mengsel van stikstof, zuurstof en andere gassen. In feite is het een complex thermodynamisch systeem dat waterdamp bevat, waarvan de toestand niet alleen het thermisch comfort van mensen bepaalt, maar ook het energieverbruik van gebouwen, de levensduur van bouwconstructies en de effectiviteit van technische oplossingen. Daarom vormt het begrijpen van de parameters van vochtige lucht de basis van het professionele werk van elke HVAC-ingenieur (verwarming, ventilatie en airconditioning).
In het bijzonder is het belangrijk om de luchtoestand te kunnen analyseren in het Nederlandse klimaat, waar de hoge luchtvochtigheid van de buitenlucht extra uitdagingen creëert voor het handhaven van een comfortabel binnenklimaat. In dit artikel bespreken we zeven sleutelparameters van vochtige lucht die worden gebruikt in technische berekeningen en in de praktijk.
1. Drogeboltemperatuur
De drogeboltemperatuur (T, °C) is de temperatuur die een gewone thermometer aangeeft. Ze heet “droog” omdat ze wordt gemeten met een thermometer die niet in contact staat met vocht en daarom niet wordt gekoeld door verdamping. Dit is de parameter die we bedoelen wanneer we spreken over de luchttemperatuur.
In de technische praktijk bepaalt de drogeboltemperatuur het comfort van mensen in de ruimte. Volgens de normen bedraagt de optimale temperatuur voor woonruimten 20–22 °C in de winter en 23–25 °C in de zomer. Voor kantoorruimten wordt 21–23 °C aanbevolen.
Op het psychrometrisch diagram wordt de drogeboltemperatuur uitgezet op de horizontale as, wat toelaat andere parameters van vochtige lucht te bepalen bij een bekende temperatuur.
2. Relatieve vochtigheid
Relatieve vochtigheid (RH of φ, %) is de verhouding tussen de werkelijke hoeveelheid waterdamp in de lucht en de maximaal mogelijke hoeveelheid bij dezelfde temperatuur, uitgedrukt in procenten. Deze parameter geeft aan in welke mate de lucht verzadigd is met vocht ten opzichte van haar potentiële capaciteit om waterdamp te bevatten bij een gegeven temperatuur.
Een belangrijk kenmerk van relatieve vochtigheid is de sterke afhankelijkheid van de temperatuur. Zo zal winterlucht met een temperatuur van −5 °C en een relatieve vochtigheid van 80% bij opwarming tot +21 °C (zonder extra vochttoevoer) nog slechts ongeveer 20% relatieve vochtigheid hebben. Dit verklaart waarom de lucht in verwarmde ruimten in de winter zeer droog wordt.
Voor menselijk comfort wordt een relatieve luchtvochtigheid van 40–60% aanbevolen. Bij een vochtigheid onder 30% ontstaan een droge huid, irritatie van de slijmvliezen en een verhoogd risico op infectieziekten. Een vochtigheid boven 70% veroorzaakt een benauwd gevoel, verslechtert de warmteteruggave van het lichaam en creëert gunstige omstandigheden voor schimmel en mijten.
Op het psychrometrisch diagram worden lijnen van constante relatieve vochtigheid weergegeven als gebogen krommen die naar de verzadigingslijn (100% RH) toe lopen.
3. Vochtgehalte van lucht
Het vochtgehalte (d, w of x, g/kg droge lucht) is de werkelijke fysieke hoeveelheid waterdamp in de lucht. In tegenstelling tot relatieve vochtigheid is het vochtgehalte onafhankelijk van de temperatuur en blijft het constant bij opwarmen of afkoelen van lucht (als er geen condensatie optreedt of geen vocht wordt toegevoegd).
Deze eigenschap maakt het mogelijk om de hoeveelheid water die in de lucht zit of door luchtstromen wordt getransporteerd nauwkeurig te bepalen. Typische waarden van het vochtgehalte voor verschillende omstandigheden:
- Droge winterdag: 2–4 g/kg
- Comfortomstandigheden binnen: 6–9 g/kg
- Vochtige zomerdag: 12–18 g/kg
- Tropen: meer dan 20 g/kg
Voor de berekening van de hoeveelheid vocht die uit een ruimte moet worden verwijderd met behulp van een ontvochtigingssysteem, wordt de volgende formule gebruikt:
W = G × (dвн - dвих), waarbij:
- W — hoeveelheid afgevoerd vocht, g/uur of kg/uur
- G — luchtdebiet, kg/uur
- dвн — vochtgehalte van de binnenlucht, g/kg
- dвих — vochtgehalte van de lucht aan de uitgang van het systeem, g/kg
Op het psychrometrisch diagram liggen lijnen van constant vochtgehalte horizontaal, met een schaal aan de rechterzijde.
4. Dauwpuntstemperatuur
De dauwpuntstemperatuur (Td, °C) is de temperatuur tot waar lucht bij constante druk moet worden afgekoeld voordat waterdamp begint te condenseren. De fysieke betekenis is dat condens optreedt op een oppervlak wanneer de oppervlaktetemperatuur onder het dauwpunt daalt.
Een klassiek voorbeeld is het beslaan van een glas met een koud drankje: het glasoppervlak koelt af tot onder het dauwpunt van de omgevingslucht en vocht condenseert erop. Op dezelfde manier beslaan brillen wanneer je van buiten in de kou een warme ruimte binnenkomt.
Voor typische binnenomstandigheden (21 °C, 50% RH) bedraagt het dauwpunt ongeveer 10 °C. Dit betekent dat elk oppervlak met een temperatuur onder 10 °C condens zal “verzamelen”. Kritisch zijn vooral koude raamvlakken in de winter en plaatsen met koudebruggen in constructies.
Praktische aanbeveling ter voorkoming van condensatie — houd de temperatuur van alle binnenoppervlakken minimaal 2–3 °C boven het dauwpunt.
Op het psychrometrisch diagram wordt het dauwpunt bepaald op het snijpunt van de horizontale vochtgehaltelijn met de verzadigingskromme (100% RH).
5. Partiële dampdruk van waterdamp
De partiële dampdruk van waterdamp (pv, Pa of kPa) is de druk die waterdampmoleculen in de lucht uitoefenen. Volgens de wet van Dalton oefent elke component van een gasmengsel onafhankelijk druk uit, en de totale druk van het mengsel is de som van de partiële drukken.
De partiële dampdruk van waterdamp is cruciaal om diffusieprocessen van vocht door bouwconstructies te begrijpen. Vocht beweegt van een gebied met hogere partiële dampdruk naar een gebied met lagere. In het koude seizoen overschrijdt de partiële dampdruk binnen (ongeveer 1200–1400 Pa bij 21 °C en 50% RH) die buiten aanzienlijk (ongeveer 400–500 Pa bij 0 °C en 80% RH). Dit verschil “drijft” vocht door muren, wat kan leiden tot accumulatie in de constructie.
Inzicht in de verdeling van partiële dampdrukken binnen de wandopbouw vormt de basis voor het correct ontwerpen van dampremmende lagen en het voorkomen van condensatie in bouwconstructies.
Op het psychrometrisch diagram bevindt de schaal voor partiële dampdruk zich rechts, parallel aan de schaal voor vochtgehalte, omdat deze grootheden direct gerelateerd zijn.
6. Enthalpie van vochtige lucht
De enthalpie van vochtige lucht (h of i, kJ/kg) is de totale energie-inhoud van vochtige lucht, inclusief zowel voelbare warmte (gerelateerd aan temperatuur) als latente verdampingswarmte van waterdamp. Deze parameter is uiterst belangrijk voor energetische berekeningen van ventilatie- en airconditioningsystemen.
Bijvoorbeeld, voor lucht met 21 °C en een vochtgehalte van 7,8 g/kg bedraagt de totale enthalpie ongeveer 41 kJ/kg, waarvan circa 21 kJ/kg voelbare warmte (temperatuurverhoging) en 20 kJ/kg latente verdampingswarmte van water. Ter referentie: de verdamping van 1 kg water vergt ongeveer 2500 kJ energie.
Voor het berekenen van het vermogen van een airconditioningsysteem wordt de formule gebruikt:
Q = G × (hвн - hвих), waarbij:
- Q — vermogen, kW
- G — massastroom van lucht, kg/s
- hвн — enthalpie van binnenlucht, kJ/kg
- hвих — enthalpie van de lucht aan de uitgang van het systeem, kJ/kg
Bijvoorbeeld, voor het koelen van 1000 kg/uur lucht met parameters 32 °C, 60% RH (enthalpie circa 76 kJ/kg) naar 22 °C, 50% RH (enthalpie circa 43 kJ/kg) is het benodigde vermogen: Q = 1000 × (76 - 43) / 3600 = 9,2 kW.
Op het psychrometrisch diagram worden lijnen van constante enthalpie weergegeven als diagonale lijnen onder een hoek, met de schaal linksboven.
7. Natteboltemperatuur
De natteboltemperatuur (Tw, °C) is de temperatuur die een thermometer aangeeft die is omwikkeld met een vochtig doekje waar lucht langs stroomt. De verdamping van water uit het doek onttrekt warmte en koelt de thermometer af tot een evenwichtstoestand, waarbij de verdampingssnelheid afhankelijk is van de luchtvochtigheid.
Voor typische binnenomstandigheden (21 °C, 50% RH) bedraagt de natteboltemperatuur ongeveer 15 °C. In het grensgeval van 100% relatieve vochtigheid is verdamping niet mogelijk en is de natteboltemperatuur gelijk aan de drogeboltemperatuur.
Deze parameter wordt gebruikt voor eenvoudige meting van luchtvochtigheid met een sling-psychrometer (een instrument met twee thermometers — droog en nat). Door het verschil tussen droge- en nattebol af te lezen kan de relatieve vochtigheid worden bepaald met behulp van speciale tabellen.
De natteboltemperatuur bepaalt ook het potentieel van adiabatische koeling. Bijvoorbeeld, op een hete dag met 35 °C en 30% RH is de natteboltemperatuur ongeveer 22 °C. Dit betekent dat met verdampingskoelsystemen (koeltorens, adiabatische bevochtiging) de lucht maximaal tot 22 °C kan worden gekoeld zonder mechanische koeling, dus met 13 °C.
Op het psychrometrisch diagram liggen lijnen van constante natteboltemperatuur bijna parallel aan de enthalpielijnen, maar met een iets andere helling.
Psychrometrisch diagram: samenhang van alle parameters

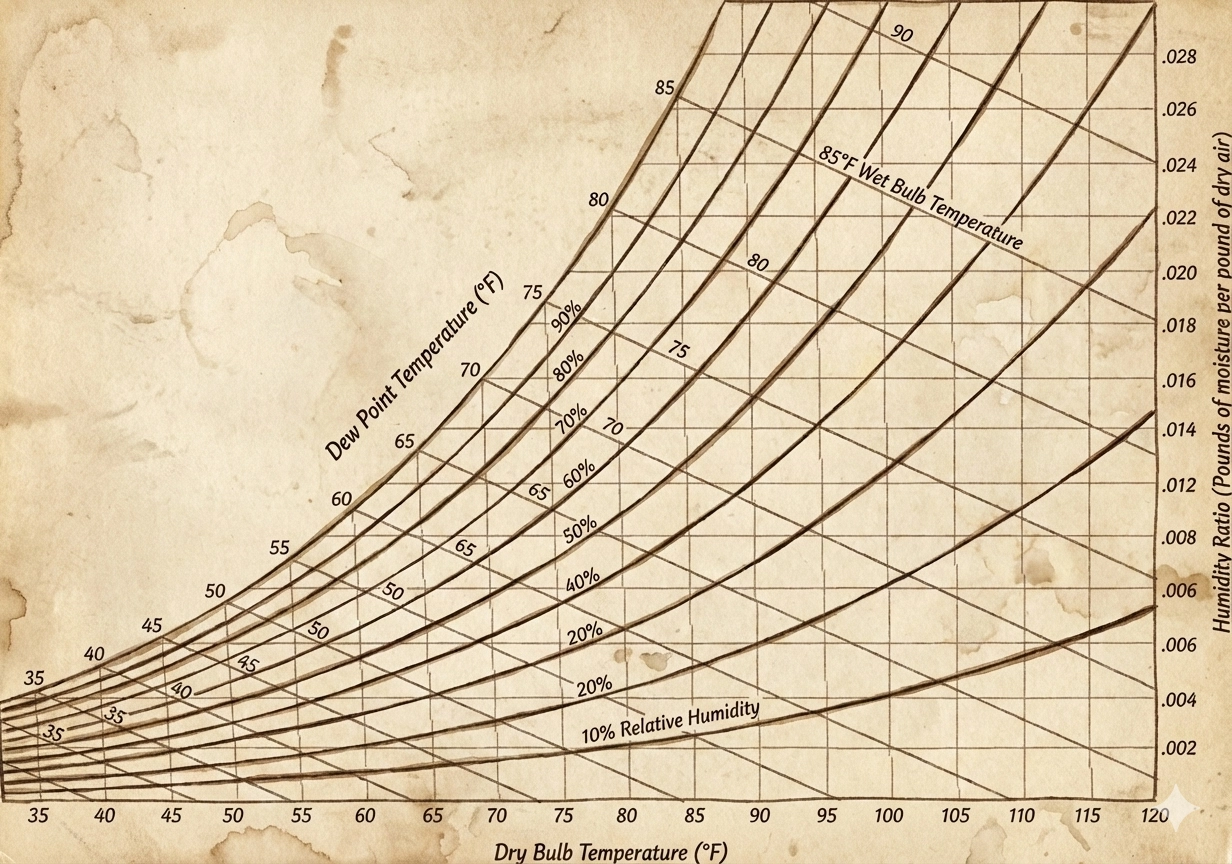

Het psychrometrisch diagram is een grafisch hulpmiddel dat alle zeven parameters van vochtige lucht met elkaar verbindt en toelaat om, als twee parameters bekend zijn, alle andere te bepalen. Het is een onmisbaar instrument voor de HVAC-ingenieur.
De meest bruikbare parametercombinaties voor praktische toepassing:
- Temperatuur + relatieve vochtigheid — de eenvoudigste combinatie om te meten, omdat de meeste huishoudelijke thermo-hygrometers deze parameters tonen
- Temperatuur + dauwpunt — een sleutelcombinatie voor het beheersen van condensatie op oppervlakken
- Temperatuur + vochtgehalte — de optimale combinatie voor berekeningen van ontvochtigings- en bevochtigingssystemen
Praktisch voorbeeld van het gebruik van parameters van vochtige lucht
Beschouw een typische taak: het koelen van buitenlucht met parameters 32 °C en 70% RH naar 22 °C.
Stap 1: Bepaal de uitgangsparameters van de lucht met behulp van het psychrometrisch diagram of berekeningen:
- Vochtgehalte: ongeveer 22 g/kg
- Dauwpunt: circa 26 °C
- Enthalpie: circa 89 kJ/kg
Stap 2: Bepaal de parameters van de gekoelde lucht bij 22 °C.
Omdat de koeling plaatsvindt tot onder het dauwpunt (26 °C), zal een deel van het vocht condenseren en het vochtgehalte afnemen.
Bij koeling tot 22 °C:
- Relatieve vochtigheid: circa 95%
- Vochtgehalte: ongeveer 16 g/kg
- Enthalpie: circa 63 kJ/kg
Stap 3: Berekening van de hoeveelheid gecondenseerd vocht bij een luchtdebiet van 1000 kg/uur:
W = 1000 × (22 - 16) / 1000 = 6 kg/uur water
Stap 4: Berekening van het koelvermogen:
Q = 1000 × (89 - 63) / 3600 = 7,2 kW
Dit voorbeeld laat duidelijk zien hoe het gebruik van parameters van vochtige lucht toelaat om luchtbehandelingsprocessen nauwkeurig te berekenen en de benodigde apparatuur te selecteren.
Typische fouten en hun gevolgen
In de technische praktijk komen de volgende fouten vaak voor bij het werken met parameters van vochtige lucht:
- Relatieve vochtigheid vereenzelvigen met de absolute hoeveelheid water in de lucht
- De verandering van relatieve vochtigheid bij opwarming van lucht negeren
- De verschillen in partiële dampdrukken onderschatten bij het ontwerpen van dampremmers
- Latente warmte niet meenemen in energetische berekeningen
Deze fouten kunnen leiden tot ernstige operationele problemen:
- Condensatie op ramen, leidingen en andere koude oppervlakken
- Vochtopbouw in muren, wat leidt tot beschadiging van isolatie en schimmelvorming
- Onjuiste dimensionering van apparatuur, wat overmatig energieverbruik of onvoldoende prestaties veroorzaakt
- Oncomfortabele omstandigheden voor bewoners door een verkeerde bedrijfsmodus van airconditioningsystemen
Veelgestelde vragen (FAQ)
Waarom is de lucht in de winter droog in huis, hoewel de buitenlucht een hoge vochtigheid heeft?
Dit komt doordat de relatieve vochtigheid daalt wanneer lucht wordt verwarmd, zolang er geen vocht wordt toegevoegd. Buitenlucht bij −5 °C en 80% RH zal na opwarming tot +21 °C zonder extra bevochtiging nog slechts ongeveer 20% relatieve vochtigheid hebben, wat als zeer droog wordt ervaren.
Hoe bepaal ik snel het dauwpunt zonder instrumenten?
Een benaderende schatting kan met de regel: bij kamertemperatuur 20–25 °C en 50% relatieve vochtigheid ligt het dauwpunt ongeveer 10 °C onder de luchttemperatuur. Bij een daling van de relatieve vochtigheid met elke 10% daalt het dauwpunt met ongeveer 2 °C.
Wat is latente warmte en waarom is die belangrijk?
Latente warmte is de energie die wordt verbruikt bij de verdamping van water of wordt vrijgegeven bij de condensatie van waterdamp. Ze vormt een aanzienlijk deel van de koelbelasting in airconditioningsystemen (tot 30–40% in een vochtig klimaat). Het negeren van latente warmte leidt tot aanzienlijke fouten bij het selecteren van het koelvermogen.
Wat is het verschil tussen vochtgehalte en relatieve vochtigheid?
Het vochtgehalte is de werkelijke fysieke hoeveelheid waterdamp in de lucht (g/kg droge lucht), die niet verandert bij temperatuurverandering. Relatieve vochtigheid is het percentage verzadiging van lucht met waterdamp bij een gegeven temperatuur en verandert bij opwarming of afkoeling van lucht.
Wat betekent de verzadigingskromme op het psychrometrisch diagram?
De verzadigingskromme (de lijn van 100% relatieve vochtigheid) geeft de maximale hoeveelheid waterdamp aan die lucht bij elke temperatuur kan bevatten. Ze scheidt het gebied van onverzadigde (onder de kromme) en oververzadigde (boven de kromme) lucht. In reële processen is de oververzadigde toestand onstabiel en gaat snel over in verzadiging met condensvorming.
Conclusies
Kennis en correct gebruik van de parameters van vochtige lucht zijn noodzakelijk voor een effectieve werking van de HVAC-ingenieur. Elk van de besproken parameters is een instrument voor het oplossen van specifieke technische taken:
- Drogeboltemperatuur — de basisparameter voor beoordeling van thermisch comfort
- Relatieve vochtigheid — de sleutelparameter voor comfortbeoordeling en bescherming van materialen
- Vochtgehalte — de basisgrootte voor berekeningen van ontvochtigings- en bevochtigingssystemen
- Dauwpuntstemperatuur — indicator voor het risico op condensatie op koude oppervlakken
- Partiële dampdruk van waterdamp — basis voor berekeningen van vochtdiffusie en ontwerp van dampremmers
- Enthalpie — een geïntegreerde parameter voor energetische berekeningen van airconditioningsystemen
- Natteboltemperatuur — indicator van het potentieel voor verdampingskoeling
Een geïntegreerd begrip van deze parameters en hun onderlinge samenhang stelt de ingenieur in staat om efficiënte, energiebesparende en comfortabele systemen te ontwerpen die zijn afgestemd op specifieke klimaatomstandigheden, vooral in een vochtig gebied als Nederland.
