Moderne klimaattestkamers zijn complexe technologische systemen die een breed bereik aan temperaturen en relatieve vochtigheid kunnen creëren en handhaven. Een cruciaal element van dergelijke systemen is de luchtontvochtiging, die efficiënt moet werken bij snelle regimewisselingen en een hoge nauwkeurigheid van vochtigheidscontrole moet waarborgen. In dit artikel bekijken we de engineeringsaspecten van het ontwerp van ontvochtigingssystemen voor klimaatkamers, met focus op de werking bij dynamische regimes.
Specificiteit van klimaattestkamers als object van vochtigheidsregeling
Klimaattestkamers worden gekenmerkt door een uiterst breed bereik van bedrijfsparameters. Een typisch temperatuurbereik kan variëren van -70°C tot +180°C, en de relatieve vochtigheid kan worden geregeld van 10% tot 98%, afhankelijk van het type kamer en de testnormen. Dergelijke extreme omstandigheden vormen serieuze uitdagingen voor ontvochtigingssystemen.
Bijzondere aandacht moet worden besteed aan de eisen voor nauwkeurigheid van de parameters. De meeste industriële normen vereisen het handhaven van de relatieve vochtigheid met een nauwkeurigheid van ±2–3%, wat moeilijk te realiseren is bij snelle temperatuurschommelingen. Juist de snelheid van regimeverandering is de kritieke factor die de keuze en configuratie van het ontvochtigingssysteem bepaalt. Sommige testprotocollen vereisen een temperatuursverandering tot 5–10°C per minuut, wat aanzienlijke dynamische belastingen veroorzaakt.
Het is vermeldenswaard dat het kleine volume van de werkruimte van de meeste klimaatkamers (meestal van 0,5 tot 30 m³) invloed heeft op de traagheid van het systeem. Hoe kleiner het volume, des te sneller veranderen de luchtparameters en des te hoger de eisen aan de responssnelheid van het ontvochtigingssysteem.
Fysica van het proces: relatie tussen temperatuur, relatieve en absolute vochtigheid
Voor een correct ontwerp van ontvochtigingssystemen is het noodzakelijk de psychrometrische processen te begrijpen die optreden bij verandering van de luchtparameters. Een essentieel hulpmiddel hierbij is het h-d-diagram van Mollier, dat de samenhang weergeeft tussen temperatuur, relatieve vochtigheid en enthalpie van lucht.
Bij scherpe temperatuurveranderingen treden complexe processen op die de vochttoestand van de lucht beïnvloeden. De belangrijkste hiervan is de verandering van de relatieve vochtigheid bij een constante absolute vochtinhoud. Volgens de toestandsvergelijking van Mendelejev–Clapeyron is de vochtcapaciteit van lucht afhankelijk van de temperatuur:
Bij het opwarmen van lucht met een constante absolute vochtinhoud neemt de relatieve vochtigheid af, omdat de maximaal mogelijke hoeveelheid waterdamp die de lucht kan bevatten toeneemt. Omgekeerd, bij afkoeling stijgt de relatieve vochtigheid tot 100% — het dauwpunt — waarna overtollig vocht begint te condenseren.
Deze fundamentele afhankelijkheid is cruciaal voor het begrijpen van de werking van klimaatkamers. Bij het programmeren van een testcyclus met scherpe temperatuurveranderingen moet worden bedacht dat zelfs zonder vocht toe te voegen of te verwijderen de relatieve vochtigheid zal veranderen.
Technische beperkingen van condensatieontvochtiging in klimaatkamers
De condensatiemethode van ontvochtiging, gebaseerd op het koelen van lucht onder het dauwpunt met daaropvolgende afvoer van condensaat en heropwarming van de lucht, kent aanzienlijke beperkingen bij toepassing in klimaatkamers.
De voornaamste beperking is dat het systeem niet kan werken bij temperaturen onder het vriespunt van het condensaat, doorgaans onder 0...+3°C. Bij lagere temperaturen verandert het condensaat in ijs, waardoor de warmtewisselaar wordt geblokkeerd en het ontvochtigingsproces stopt. Dit maakt de condensatiemethode ongeschikt voor laagtemperatuurregimes die vaak in testkamers worden gebruikt.
Een belangrijk nadeel is ook de traagheid van de capaciteitsverandering door de thermische traagheid van de verdamper. De reactietijd bedraagt doorgaans 5 tot 15 minuten, afhankelijk van de massa van de warmtewisselaar, wat niet strookt met de eisen voor snelle regimewisselingen in testklimaatkamers.
Bovendien kunnen de meeste condensatiesystemen geen dauwpunt onder +3...+5°C handhaven, wat de minimaal haalbare vochtigheid bij lage temperaturen beperkt. Deze beperkingen maken de condensatiemethode alleen geschikt voor een smal bereik aan omstandigheden, die zelden in de volledige testcyclus voorkomen.

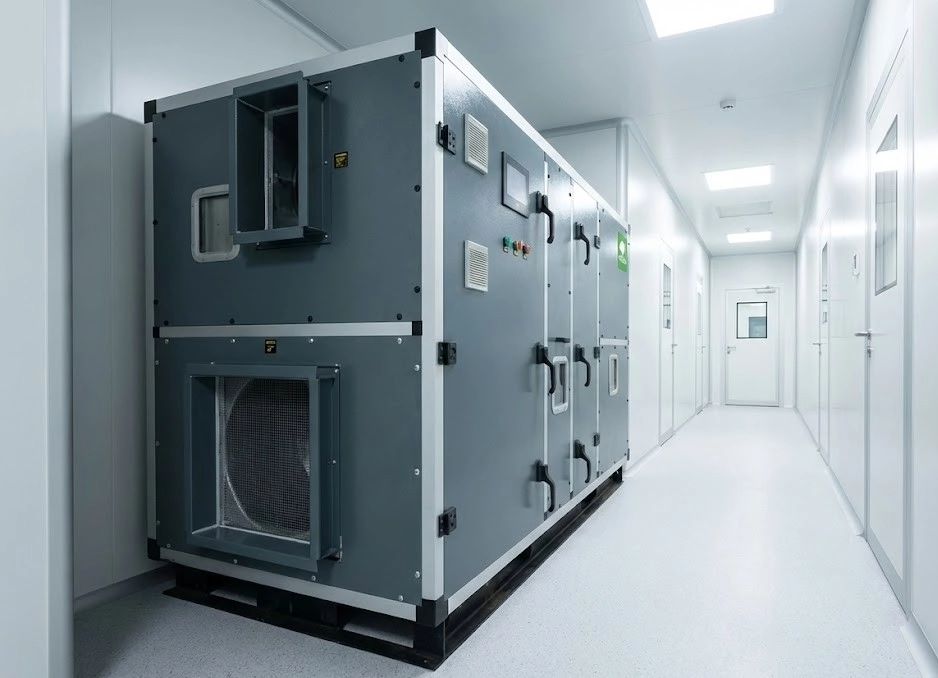

Adsorptieontvochtiging: voordelen en technische uitdagingen voor dynamische regimes
Adsorptie-ontvochtigingssystemen bieden aanzienlijke voordelen voor klimaatkamers en kunnen werken in een temperatuurbereik van -70°C tot +80°C. Het belangrijkste voordeel is de mogelijkheid om extreem lage dauwpunten te bereiken, tot -70°C voor silicagelsystemen, wat voor condensatieontvochtigers onmogelijk is.
De voornaamste technische uitdaging voor adsorptiesystemen is de regeneratietijd van het droogmiddel, die 20 tot 180 minuten bedraagt afhankelijk van het type adsorbens en de mate van verzadiging. Deze tijd bepaalt de minimale cyclusduur, wat kritisch kan zijn voor snelle overgangsprocessen.
De efficiëntie van adsorptieontvochtiging hangt af van het type gebruikte droogmiddel. Verschillende adsorbenten (silicagel, zeoliet, moleculaire zeven) hebben verschillende adsorptie-isothermen — grafieken van de afhankelijkheid van de adsorptiecapaciteit van de relatieve vochtigheid bij een gegeven temperatuur. De keuze van het optimale adsorbens voor de specifieke bedrijfsomstandigheden is een belangrijke engineeringsopgave.
Methodiek voor het berekenen van de ontvochtigingscapaciteit voor klimaatkamers
Een juiste berekening van de capaciteit van het ontvochtigingssysteem is essentieel voor een nauwkeurige vochtigheidscontrole in klimaatkamers. De belangrijkste parameter is de vochtbelasting bij regimeveranderingen, die wordt gedefinieerd als het verschil in absolute vochtinhoud tussen begin- en eindtoestand, vermenigvuldigd met het kamervolume en de luchtdichtheid.
Bij de keuze van het type ontvochtiging kan de volgende algoritme worden gehanteerd:
- Als de temperatuur > +5°C EN het dauwpunt > 0°C is, dan is condensatieontvochtiging mogelijk
- Als de temperatuur +5°C OF het dauwpunt -10°C is, dan is adsorptieontvochtiging vereist
- In andere gevallen wordt een gecombineerd systeem aanbevolen
Voor dynamische regimes moet een veiligheidsfactor in aanmerking worden genomen, die doorgaans tussen 1,3 en 1,8 ligt, afhankelijk van de snelheid waarmee de parameters veranderen. Hoe sneller de parameters moeten veranderen, des te groter de veiligheidsfactor die moet worden toegepast.
Reactietijd van het ontvochtigingssysteem en traagheidsfactoren
De reactietijd van het ontvochtigingssysteem is een cruciale parameter voor dynamische regimes van testkamers. Deze parameter bestaat uit meerdere componenten die bij het ontwerp in aanmerking moeten worden genomen.
De eerste factor is de thermische traagheid van de verdamper bij condensatie, die afhangt van zijn massa en de soortelijke warmte van het materiaal. Voor adsorptiesystemen is de bepalende factor de regeneratietijd van de rotor of cassettes, die de minimale werkcyclus vastlegt.
Een belangrijke factor is de transportvertraging in de luchtkanalen, berekend als het volume van de kanalen gedeeld door de luchthoeveelheid. Vaak onderschat, maar significant, is de traagheid van de vochtigheidssensoren, die 30 seconden tot 3 minuten kan bedragen, afhankelijk van het type sensor en de luchtsnelheid.
De totale insteltijd wordt gedefinieerd als de som van alle traagheidscomponenten en bepaalt de werkelijke responssnelheid van het vochtigheidsregelsysteem.
Gecombineerde ontvochtigingssystemen en buffering
Voor klimaatkamers met een breed bereik aan bedrijfsparameters is de optimale oplossing een gecombineerd ontvochtigingssysteem dat condensatie- en adsorptiemethoden combineert. Dergelijke systemen bieden maximale flexibiliteit en het vermogen om onder alle omstandigheden te werken.
Een belangrijk element van dergelijke systemen is automatische omschakeling tussen de regimes op basis van temperatuur of vereist dauwpunt. Bij temperaturen boven +5°C werkt het systeem in condensatiemodus, en bij lagere temperaturen of wanneer een zeer laag dauwpunt nodig is, schakelt het over op adsorptieontvochtiging.
Om overgangsprocessen te dempen is het effectief om bufferreservoirs met geconditioneerde lucht te gebruiken. Dergelijke reservoirs maken een voorraad gedroogde lucht beschikbaar die snel kan worden ingezet bij regimewisselingen, waardoor de reactietijd van het systeem afneemt.
Typische engineeringfouten en misvattingen
Bij het ontwerp van ontvochtigingssystemen voor klimaatkamers maken ingenieurs vaak een aantal typische fouten. Een van de meest voorkomende is het kiezen van een ontvochtiger uitsluitend op basis van het kamervolume, zonder rekening te houden met de snelheid van parameterveranderingen. Dit leidt tot onvoldoende capaciteit in overgangsregimes en het onvermogen om de vereiste vochtigheid te handhaven.
Een andere veelvoorkomende fout is het gebruik van condensatieontvochtiging voor laagtemperatuurkamers die onder 0°C werken. Bij dergelijke temperaturen bevriest het condensaat op de verdamper, blokkeert de warmtewisselaar en stopt het ontvochtigingsproces.
Ook wordt vaak genegeerd dat de relatieve vochtigheid verandert bij temperatuurverandering, zelfs bij een constante absolute vochtinhoud. Dit fundamentele onbegrip van psychrometrische processen leidt tot een onjuiste berekening van de vereiste ontvochtigingscapaciteit.
Conclusies
Het ontwerpen van ontvochtigingssystemen voor testklimaatkamers vereist een diepgaand begrip van psychrometrische processen, de kenmerken van verschillende ontvochtigingsmethoden en de factoren die de reactietijd van het systeem beïnvloeden.
De keuze van het ontvochtigingssysteem wordt bepaald door het temperatuurbereik, het vereiste dauwpunt en de snelheid van regimewisselingen. Voor een breed scala aan omstandigheden is een gecombineerd systeem met de mogelijkheid om tussen condensatie- en adsorptiemodus te schakelen de optimale oplossing.
Het is van cruciaal belang om alle traagheidscomponenten in aanmerking te nemen om de vereiste nauwkeurigheid bij dynamische regimes te waarborgen. Elk ontvochtigingssysteem moet individueel worden ontworpen, rekening houdend met de specifieke eisen van de testnormen en de werking van de kamer.
Voor ontwerpingenieurs is het aan te raden altijd de volledige testcyclus te analyseren, inclusief alle overgangsregimes, en voldoende capaciteitsreserve te voorzien om de traagheid van het systeem te compenseren. Deze benadering maakt het mogelijk betrouwbare ontvochtigingssystemen te creëren die een hoge nauwkeurigheid van vochtigheidscontrole onder alle omstandigheden garanderen.
