Auteur: technische afdeling Mycond.
Zet op een hete zomerdag een glas koud water op tafel. Na enkele minuten verschijnen er druppeltjes op het oppervlak. Waar komen die vandaan? Dat is condensatie van waterdamp uit de lucht — een van de vele processen die psychrometrie bestudeert.
Psychrometrie is de wetenschap van de eigenschappen en het gedrag van vochtige lucht, een soort “gebruiksaanwijzing” voor het mengsel lucht met waterdamp. Voor HVAC-ingenieurs (verwarming, ventilatie, airconditioning) is begrip van psychrometrie even fundamenteel als wiskunde voor een accountant.
Wat is psychrometrie en waarom heb je die nodig
Ieder van ons komt dagelijks verschijnselen tegen die de psychrometrie verklaart: aangedampte ramen in het koude seizoen, droge lucht in verwarmde ruimten in de winter, vocht op de spiegel na een hete douche. Met psychrometrische kennis lossen HVAC-ingenieurs belangrijke praktische vraagstukken op:
- Hoeveel water condenseert op de koelinstallaties van een supermarkt?
- Welke luchtparameters zorgen voor optimaal comfort op kantoor?
- Waarom is het ’s winters in een appartement zo droog dat je lippen barsten?
- Hoe voorkom je schimmel in de badkamer?
- Hoeveel energie is er nodig om lucht te ontvochtigen in een farmaceutische productie?
Zeven sleutelparameters van vochtige lucht
Om de toestand van lucht volledig te beschrijven, moet je een aantal samenhangende kenmerken kennen. Stel je 1 kilogram lucht voor in een onzichtbare doos van een typische woonkamer: temperatuur 21°C, relatieve vochtigheid 50%. Laten we de belangrijkste parameters bekijken die deze lucht beschrijven:
1. Drogeboltemperatuur (Dry Bulb Temperature)
Dit is de gewone luchttemperatuur, gemeten met een standaard thermometer. Aangeduid als t of T, gemeten in °C. Als we zeggen “het is +21°C in de kamer”, bedoelen we de drogeboltemperatuur.
Op het psychrometrisch diagram staat de drogeboltemperatuur op de horizontale as onderaan, oplopend van links naar rechts. Dit is de belangrijkste parameter voor thermisch comfort: mensen voelen zich het best bij 20-24°C in de winter en 23-26°C in de zomer.
2. Relatieve vochtigheid (Relative Humidity)
Relatieve vochtigheid is het percentage van de maximaal mogelijke hoeveelheid water die lucht bij een gegeven temperatuur kan bevatten. De naam “relatieve” betekent dat deze parameter afhankelijk is van de temperatuur, wat vaak tot misverstanden leidt. Aangeduid als RH of φ, gemeten in %.
Stel je een spons voor: bij 21°C kan de spons maximaal 100 eenheden water bevatten (100% vochtigheid), als er nu 50 eenheden in zitten — is dat 50% RH. Als je de spons verwarmt tot 30°C, kan hij 200 eenheden bevatten, maar er zit nog steeds 50 in, dus RH is nu 50/200=25%.
Op het diagram wordt relatieve vochtigheid weergegeven door gebogen lijnen van linksonder naar rechtsboven; de hoogste lijn, 100% RH, is de verzadigingslijn of verzadigingskromme. Comfortzone voor mensen: 40-60% RH.
3. Vochtgehalte (Humidity Ratio, Specific Humidity)
Het vochtgehalte is de werkelijke hoeveelheid waterdamp in grammen per kilogram droge lucht. Aangeduid als d, w of x, gemeten in g/kg. In tegenstelling tot de relatieve vochtigheid is het vochtgehalte niet afhankelijk van de temperatuur — het is een absolute grootheid.
In ons voorbeeld: temperatuur 21°C, RH 50%, vochtgehalte 7.8 g/kg. Dat wil zeggen dat 1 kg droge lucht 7.8 g waterdamp bevat. Als je deze lucht verwarmt tot 30°C, blijft het vochtgehalte 7.8 g/kg, maar daalt RH tot ~27%.
Op het diagram wordt het vochtgehalte weergegeven door horizontale lijnen (verticale schaal rechts). Praktische toepassing: de hoeveelheid te verwijderen water met een ontvochtiger berekenen met de formule:
Hoeveelheid water (kg/uur) = Luchtdebiet (kg/uur) × Verschil in vochtgehalte (g/kg) / 1000
4. Dauwpuntstemperatuur (Dew Point Temperature)
Dit is de temperatuur waarnaar de lucht moet worden gekoeld om verzadigd te raken (100% RH) en vocht te laten condenseren. Aangeduid als Td, gemeten in °C.
Voor onze lucht (21°C, 50% RH, 7.8 g/kg) is het dauwpunt +10°C. Dit betekent: als er een oppervlak is met een temperatuur van +10°C of lager (koude leiding, ruit), zal daar vocht op condenseren.
Het dauwpunt is van cruciaal belang voor ingenieurs — het helpt condensatie op ramen en verborgen condensatie in wanden te voorkomen, wat leidt tot schimmel en aantasting van constructies.
5. Dampdruk (Vapor Pressure)
Dit is de partiële druk die waterdampmoleculen uitoefenen. Aangeduid als pv, gemeten in Pa of kPa. Elk watermolecuul “duwt” op de omgeving; hoe meer moleculen, hoe hoger de dampdruk.
In ons voorbeeld: een vochtgehalte van 7.8 g/kg komt overeen met een dampdruk van ongeveer 1240 Pa = 1.24 kPa. Vocht beweegt van een zone met hoge dampdruk naar een zone met lage dampdruk, iets wat belangrijk is bij het ontwerpen van dampremmers in gebouwen.
6. Enthalpie van lucht (Enthalpy)
Enthalpie is de totale energie-inhoud van lucht, inclusief de warmte van de lucht zelf (voelbare warmte) en de warmte die is besteed aan het verdampen van water (latente warmte). Aangeduid als h of i, gemeten in kJ/kg.
Voor ons voorbeeld: temperatuur 21°C, vochtgehalte 7.8 g/kg, enthalpie 41 kJ/kg, waarvan voelbare warmte ~21 kJ/kg en latente warmte ~20 kJ/kg.
Op het diagram wordt enthalpie weergegeven door diagonale lijnen van linksboven naar rechtsonder onder een hoek van ~30° met de horizontaal. Praktische toepassing — het koelvermogen van een airconditioner berekenen:
Koelvermogen (kW) = Luchtdebiet (kg/s) × Verschil in enthalpie (kJ/kg)
7. Natteboltemperatuur (Wet Bulb Temperature)
Dit is de temperatuur die een thermometer aangeeft die is omwikkeld met een vochtige doek waar lucht langs stroomt. Aangeduid als Tw, gemeten in °C. Het water in de doek verdampt, neemt warmte op en koelt de thermometer. Hoe droger de lucht, hoe intensiever de verdamping en hoe lager de natteboltemperatuur.
In ons voorbeeld: drogeboltemperatuur 21°C, RH 50%, natteboltemperatuur 15°C. Belangrijke praktische toepassing — verdampingskoeling: de natteboltemperatuur is de minimale temperatuur waarnaar je lucht kunt koelen door water te verdampen zonder mechanische koeling.
Het psychrometrisch diagram — de kaart van vochtige lucht
Het psychrometrisch diagram (Mollier-diagram) is een grafisch instrument dat alle relaties tussen parameters van vochtige lucht tegelijk weergeeft. De hoofdregel: als je om het even welke TWEE parameters kent, kun je alle andere vinden.
Bijvoorbeeld, als we weten T=21°C en RH=50%:
- Zoek 21°C op de horizontale as
- Trek een verticale lijn omhoog
- Zoek het snijpunt met de lijn 50% RH
- Vanaf dit punt kun je bepalen: d=7.8 g/kg, Td=10°C, h=41 kJ/kg, Tw=15°C
Praktische voorbeelden voor HVAC-ingenieurs
Voorbeeld 1: Koelen en ontvochtigen van lucht met een airconditioner
Opdracht: buitenlucht 32°C, 70% RH koelen naar 18°C.
Analyse met het diagram laat zien dat de beginparameters zijn: d₁=21 g/kg, h₁=85 kJ/kg, Td₁=26°C. Bij passage door de verdamper met een oppervlaktetemperatuur van +8°C koelt de lucht eerst af bij onveranderd vochtgehalte tot het dauwpunt (26°C) is bereikt, waarna condensatie begint.
Verwijderd vocht: 21-6.5 = 14.5 g/kg. Bij een debiet van 1000 m³/uur (≈1200 kg/uur) ontstaat circa 17.4 l/uur condensaat, en het koelvermogen bedraagt ongeveer 21 kW.
Voorbeeld 2: Waarom het ’s winters in appartementen droog is
In de winter is het buiten -5°C bij 80% RH. Deze lucht bevat slechts 2.2 g/kg vocht. Bij opwarming tot 21°C zonder vocht toe te voegen daalt de relatieve vochtigheid tot 14% — zeer droog!
Het probleem is niet de lage vochtigheid buiten (die is hoog, 80%), maar dat koude lucht fysiek weinig water bevat. Bij opwarming lost die kleine hoeveelheid op in een groot volume warme lucht.
Om comfortabele 45% RH bij 21°C te bereiken, moet ongeveer 5 g vocht per kg lucht worden toegevoegd, wat voor een typisch appartement neerkomt op 7-10 liter water per dag!
Voorbeeld 3: Ontvochtigen met een desiccant
Een farmaceutische productie vereist lucht met een dauwpunt van -10°C bij 21°C (RH≈15%, d≈1.6 g/kg). Een gewone airconditioner is ongeschikt, omdat de warmtewisselaar bij temperaturen onder +4°C bevriest.

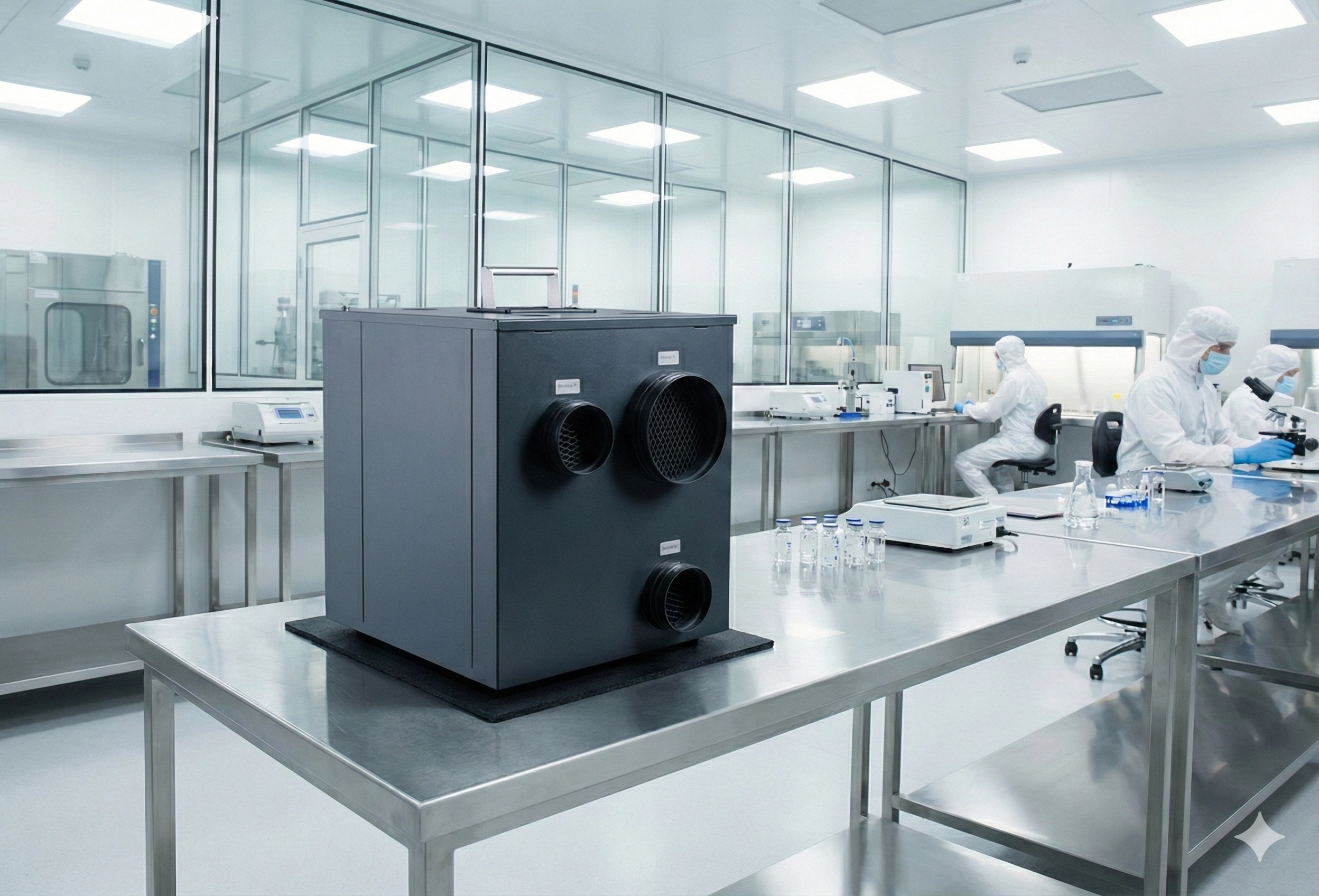

De oplossing — een desiccant-ontvochtiger, die bij elke temperatuur werkt en dauwpunten tot -40°C en lager haalt door vocht uit de lucht te adsorberen.
Veelgestelde vragen (FAQ)
Wat is psychrometrie in eenvoudige woorden?
Het is de wetenschap die de eigenschappen van vochtige lucht bestudeert en het mogelijk maakt te berekenen hoe lucht zich gedraagt bij veranderingen in temperatuur, vochtigheid en andere parameters.
Waarom geeft relatieve vochtigheid niet de werkelijke hoeveelheid water in de lucht aan?
Omdat ze afhankelijk is van de temperatuur. Dezelfde relatieve vochtigheid bij verschillende temperaturen betekent een verschillende hoeveelheid waterdamp. De werkelijke hoeveelheid water wordt weergegeven door het vochtgehalte (g/kg).
Hoe bepaal je snel het dauwpunt?
Eenvoudige vuistregel: Td ≈ T - ((100 - RH) / 5), waarbij T de luchttemperatuur is en RH de relatieve vochtigheid. Bijvoorbeeld, bij T=21°C en RH=50%: Td ≈ 21 - ((100-50)/5) = 21-10 = 11°C.
Wat is het verschil tussen voelbare en latente warmte?
Voelbare warmte verandert de luchttemperatuur en is meetbaar met een thermometer. Latente warmte wordt besteed aan verdamping van water en verandert de temperatuur niet, maar wel het vochtgehalte.
Conclusies — waarom een HVAC-ingenieur psychrometrie nodig heeft
Begrip van psychrometrie is om vier redenen cruciaal voor een HVAC-ingenieur:
- Ontwerp van systemen: zonder psychrometrie is het onmogelijk het vereiste vermogen van airconditioners, ontvochtigers en bevochtigers correct te berekenen.
- Energiebesparing: het psychrometrisch diagram helpt de optimale strategie voor luchtbehandeling te bepalen en kansen voor gratis koeling/ontvochtiging te vinden.
- Probleempreventie: begrip van het dauwpunt helpt condensatie in ventilatiesystemen, doorvriezen van wanden en schimmelvorming te voorkomen.
- Beheersing van de luchtkwaliteit: de juiste combinatie van temperatuur en vochtigheid zorgt voor comfort voor mensen, behoud van materialen en naleving van technologische eisen.
Psychrometrie is geen abstracte theorie, maar een dagelijks instrument voor de ingenieur dat helpt de juiste beslissingen te nemen, energie en geld van klanten te besparen en comfortabele en veilige binnenomstandigheden te creëren.
