Onjuist ontworpen systemen voor luchtvochtigheidsregeling veroorzaken aanzienlijke operationele problemen in gebouwen met uiteenlopende functies. De technische ambiguïteit in deze kwestie vloeit voort uit het ontbreken van universele vochtigheidsparameters die voor alle gebouw- en ruimtetypen geschikt zijn, wat spanningen creëert tussen comfort, proceseisen en energie-efficiëntie.
Fysische basis van luchtvochtigheid
Luchtvochtigheid wordt gekarakteriseerd door twee hoofdparameters: absolute en relatieve vochtigheid. Absolute vochtigheid wordt gedefinieerd als de massa waterdamp per volumeeenheid lucht (g/m³), terwijl relatieve vochtigheid de verhouding is tussen de partiële dampdruk van water en de verzadigde dampdruk bij een gegeven temperatuur, uitgedrukt in procenten.
Het belangrijkste fysische proces dat de eisen aan de luchtvochtigheid in ruimtes beïnvloedt, is de condensatie van vocht, die optreedt bij het bereiken van het dauwpunt. Ter illustratie van de berekeningsmethode voor het dauwpunt: bij een luchttemperatuur van 22°C en een relatieve vochtigheid van 60% bedraagt het dauwpunt circa 13,9°C. Dit betekent dat condensatie optreedt op elk oppervlak waarvan de temperatuur lager is dan 13,9°C. Deze berekening is fundamenteel belangrijk om condensatie in ruimten met koude oppervlakken te voorkomen.
Vochtigheid heeft een kritische impact op uiteenlopende materialen. Hygroscopische materialen, zoals hout, nemen vocht op uit de lucht, wat leidt tot veranderingen in hun afmetingen en vorm. Volgens de ingenieurspraktijk kan hout bij schommelingen van de relatieve vochtigheid van 30% tot 70% zijn lineaire afmetingen met 1-3% veranderen, afhankelijk van de houtsoort en de vezelrichting. Metalen zijn bij hoge luchtvochtigheid onderhevig aan corrosie, vooral bij aanwezigheid van verontreinigende stoffen in de lucht. Elektronische apparatuur is gevoelig voor condensatie en verhoogde elektrostatische verschijnselen bij lage luchtvochtigheid.
Normatief kader
De Europese norm EN 16798-1:2019 stelt een classificatie vast van de kwaliteit van het binnenmilieu (IEQ) voor gebouwen. Volgens EN 16798-1:2019 tabel B.2 moet voor gebouwen van categorie I (hoog verwachtingsniveau) de relatieve luchtvochtigheid in de winter tussen 30-50% worden gehouden en in de zomer eveneens 30-50%, voor categorie II (normaal verwachtingsniveau) 25-60% in de winter en 25-60% in de zomer.
Het concept van adaptief comfort houdt rekening met seizoensverschillen en het vermogen van mensen om zich aan veranderingen in het binnenklimaat aan te passen. Ter illustratie van de invloed van temperatuur op absolute vochtigheid: stel dat een relatieve vochtigheid van 50% bij 20°C overeenkomt met een absolute vochtigheid van 8,64 g/m³, dan daalt bij een temperatuurstijging naar 24°C en behoud van dezelfde absolute vochtigheid de relatieve vochtigheid tot 39%. Dit verklaart waarom de relatieve luchtvochtigheid in ruimten in de winter vaak daalt: koude buitenlucht met een lage absolute vochtigheid creëert, eenmaal binnen en opgewarmd, omstandigheden met een lage relatieve vochtigheid.
De methodiek voor het bepalen van ontwerpcondities is gebaseerd op statistische gegevens voor specifieke klimaatregio’s. Voor het ontwerpen van HVAC-systemen worden gewoonlijk parameters gebruikt die gedurende 99% van het stookseizoen in de winter niet worden overschreden of gedurende 1% van de tijd in de zomerperiode.
Commerciële gebouwen
In de ontwerppraktijk worden voor kantoren vaak bereiken van 30-60% relatieve vochtigheid gehanteerd. De specifieke grenzen worden door de ontwerper vastgesteld afhankelijk van normen, apparatuur en gebruiksomstandigheden. Bij lage luchtvochtigheid (minder dan 30%) ervaren gebruikers ongemak door droogte van slijmvliezen en huid, en ontstaat het probleem van statische elektriciteit, die elektronische apparatuur kan beschadigen. Bij hoge luchtvochtigheid (meer dan 60%) neemt het risico op de groei van micro-organismen en allergenen toe.
Ter illustratie van de berekeningsmethode: beschouw een kantoor van 400 m² met 40 werknemers. De vochtproductie door mensen bij lichte kantooractiviteit bedraagt circa 50 g/uur per persoon. Bij een werkdag van 8 uur bedraagt de totale vochtproductie door mensen circa 16 kg vocht. Tegelijkertijd verwijdert een ventilatiesysteem met een debiet van 1600 m³/uur (40 m³/uur per persoon) bij koeling van buitenlucht van 32°C/60% naar 22°C/50% ongeveer 8 kg vocht per uur. Dit voorbeeld demonstreert de benadering voor het berekenen van vochtnelasten; de methodiek wordt toegepast met project-specifieke gegevens.
Winkelcentra vereisen een zonale aanpak voor vochtigheidsregeling vanwege verschillende functionele zones. Voedingsafdelingen, vooral met open koelvitrines, vereisen zorgvuldige controle van het dauwpunt van de lucht om condensatie op koude oppervlakken te voorkomen. De oppervlaktetemperatuur van vitrines kan aanzienlijk lager zijn dan de luchttemperatuur, wat een risico op condensatie creëert.
Hotels hebben een complexe ruimtelijke structuur met uiteenlopende eisen aan de luchtvochtigheid. Keukens en wasserijen zijn zones met aanzienlijke vochtproductie als gevolg van technologische processen. Conferentiezalen met een hoge bezettingsgraad vereisen efficiënte ventilatiesystemen voor de afvoer van vocht van personen.
Industriële faciliteiten

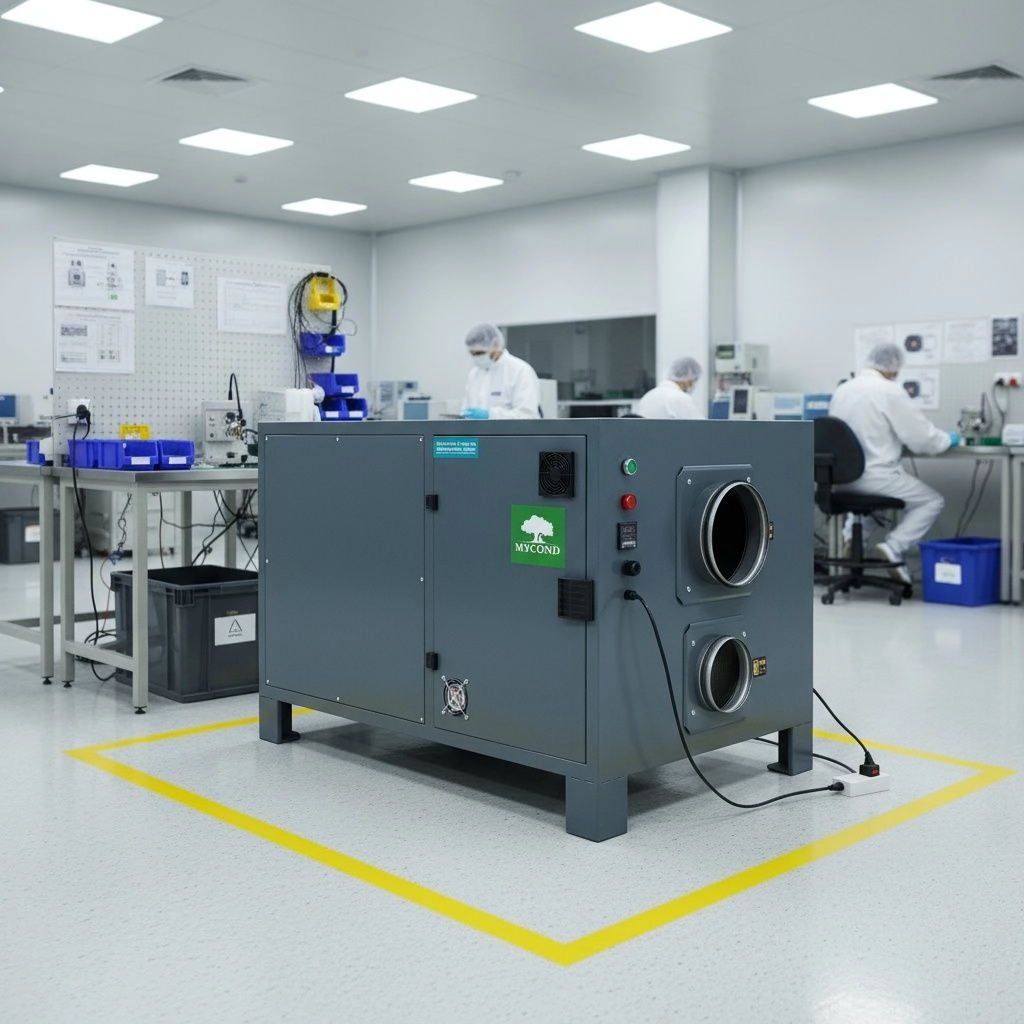

De farmaceutische productie kent enkele van de strengste eisen voor vochtigheidsregeling. Volgens GMP Annex 1 (2022) moet voor aseptische productie in cleanrooms van klasse A de relatieve luchtvochtigheid binnen grenzen worden gehouden die microbiologische besmetting en elektrostatische verschijnselen voorkomen. In de farmaceutische praktijk komen eisen voor stabiliteit van de relatieve vochtigheid met toleranties van ±5% voor, waarbij de specifieke waarden door de ontwerper worden vastgesteld afhankelijk van de processen.
Vochtigheidscontrole in de farmaceutische productie is van cruciaal belang vanwege de hygroscopie van vele farmaceutische poeders en grondstoffen. Ter illustratie: beschouw een verpakkingsruimte voor farmaceutische producten van 200 m² met gecontroleerde luchtparameters. Bij een dauwpunt van 5°C bedraagt de absolute vochtigheid van de lucht circa 5,4 g/m³, wat toelaat om bij 22°C een relatieve vochtigheid van circa 35% te handhaven. De berekening demonstreert de methodiek; in het project worden alle gegevens bepaald in het programma van eisen.
In de voedingsindustrie hangen de vochtigheidseisen af van de specifieke technologie. Droogafdelingen vereisen een lage luchtvochtigheid om effectief vocht uit het product te verwijderen, wat wordt bereikt dankzij het fysische principe van het verschil in partiële dampdruk. Bakkerijen hebben specifieke technologische eisen aan de luchtvochtigheid die de productkwaliteit beïnvloeden.
Opslagruimten voor producten vereisen zorgvuldige vochtigheidscontrole om bederf te voorkomen. Dit geldt in het bijzonder voor koelcellen, waar zelfs een geringe stijging van de oppervlaktetemperatuur onder het dauwpunt van de lucht leidt tot condensatie en productbeschadiging.
In de elektronica-industrie is vochtigheidscontrole kritisch voor processen zoals fotolithografie en micro-elektronische assemblage. De economische gevolgen van uitval door onjuiste luchtvochtigheid kunnen catastrofaal zijn. Bij lage luchtvochtigheid (minder dan 30%) bestaat het risico op beschadiging van componenten door statische elektriciteit.
In de textielindustrie is er een verband tussen vezelbreuk en luchtvochtigheid. In de houtverwerkende industrie is het cruciaal om het evenwichtsvochtgehalte van hout te handhaven, wat wordt bereikt door de luchtvochtigheid in de werkplaatsen te regelen.
Institutionele voorzieningen
In de ziekenhuisontwerpraktijk komen strenge eisen voor luchtvochtigheid in operatiekamers voor; de specifieke parameters worden door de ontwerper vastgesteld afhankelijk van de nationale normen en het type ingrepen. Cruciaal is de balans tussen het voorkomen van statische elektriciteit (wat een hogere vochtigheid vereist) en het beperken van microbiële groei (wat een lagere vochtigheid vereist).
Ter illustratie: beschouw een operatiekamer van 36 m². Bij een luchtverversingsgraad van 20 keer per uur (720 m³/uur) en eisen van 40-60% relatieve vochtigheid moet de ontvochtiger voldoende capaciteit hebben om de vochtproductie van personeel (4-6 personen), de patiënt en medische apparatuur te compenseren, in totaal circa 350-400 g/uur.
Onderwijsinstellingen moeten een evenwichtige luchtvochtigheid handhaven om comfort voor leerlingen en docenten te waarborgen. Bij een hoge bezettingsgraad in klaslokalen nemen de eisen aan het afvoeren van overtollig vocht toe.
Musea en archieven hebben specifieke vochtigheidseisen voor het behoud van collecties. Volgens museale conservering wordt voor papieren documenten en boeken aanbevolen de relatieve vochtigheid op 35-50% te houden, voor schilderijen op doek 40-55%, voor houten artefacten 45-55%. Verschillende objecten hebben verschillende eisen, wat het ontwerp van binnenklimaatsystemen bemoeilijkt. Fysische mechanismen van materiaaldegradatie omvatten cyclische spanningen bij vochtigheidsschommelingen en schimmelgroei bij hoge vochtigheid.
Sportvoorzieningen

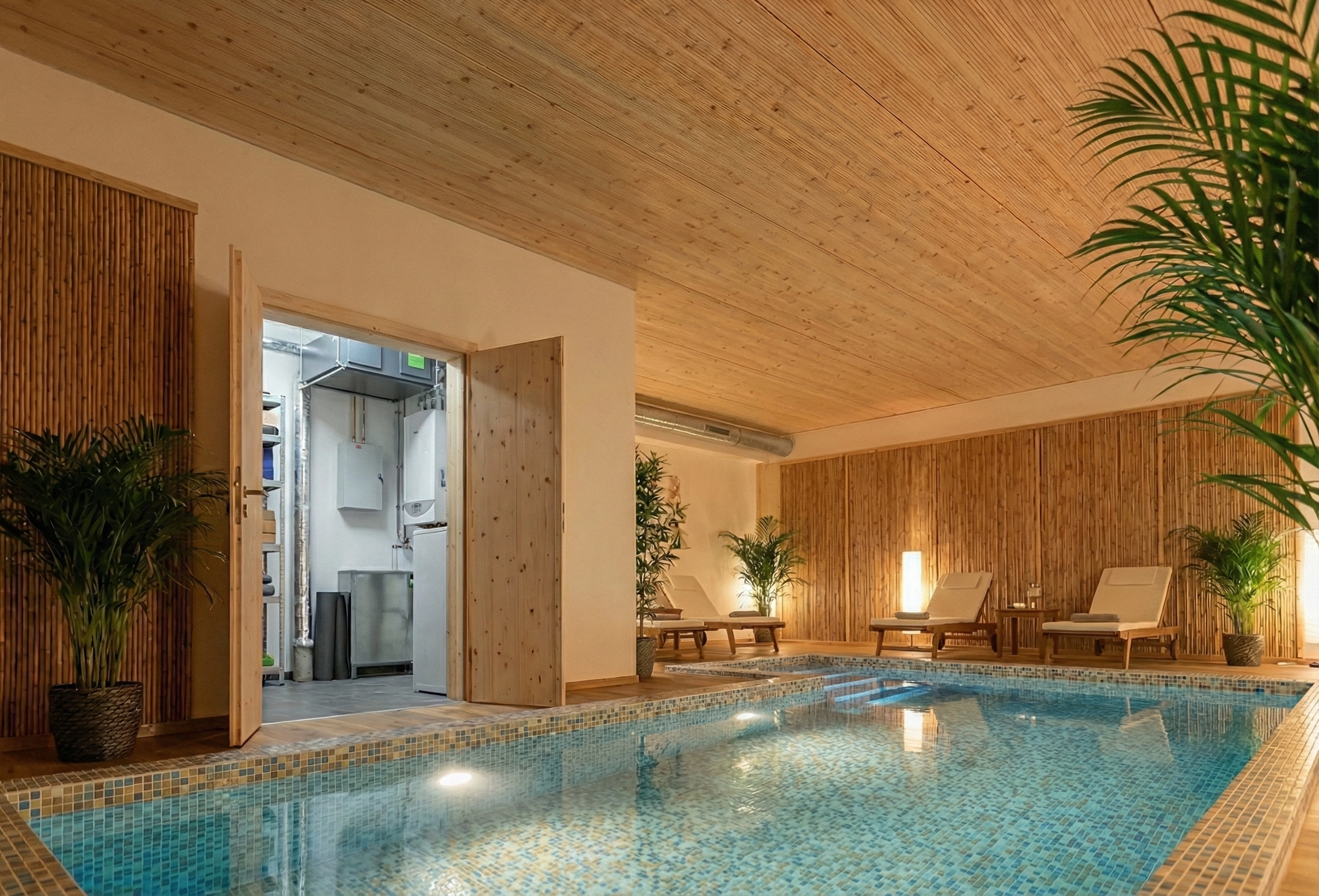

In de ontwerpraktijk van zwembaden komt de eis voor om de relatieve luchtvochtigheid tussen 50-65% te handhaven. De specifieke keuze van parameters hangt af van apparatuur en nationale normen. De fysica van verdamping van vocht uit het wateroppervlak bepaalt de belangrijkste vochtnelast.
Ter illustratie van de methodiek: beschouw een zwembad met een wateroppervlak van 400 m². Bij een watertemperatuur van 28°C en een luchttemperatuur van 30°C met een relatieve vochtigheid van 60% bedraagt de geschatte verdamping volgens VDI 2089 circa 50 kg/uur bij actief gebruik van het zwembad. De methodiek wordt toegepast met de feitelijke projectgegevens.
Een kritische taak is het voorkomen van condensatie op koude oppervlakken (ramen, metalen constructies) vanwege het hoge dauwpunt van de lucht in de zwembadruimte. Zonder adequate vochtigheidscontrole leidt condensatie tot corrosie van metalen elementen en aantasting van bouwkundige constructies.
Sporthallen en spa-complexen hebben verschillende zones met uiteenlopende vochtigheidsparameters. IJshalcomplexen vormen een bijzondere uitdaging door de combinatie van een lage temperatuur van het ijsveld en de behoefte aan comfortabele omstandigheden voor toeschouwers.
Datacenters
Volgens de aanbevelingen van ASHRAE TC 9.9 (2016) worden voor datacenters bereiken van relatieve vochtigheid vastgesteld die een betrouwbare werking van apparatuur waarborgen. Bij het ontwerp van datacenters wordt bijzondere aandacht besteed aan het voorkomen van condensatie bij koud standby van servers en aan bescherming tegen statische elektriciteit. De juiste balans tussen betrouwbaarheid en energie-efficiëntie is een sleutel factor bij de keuze van microklimaatparameters.
Woongebouwen

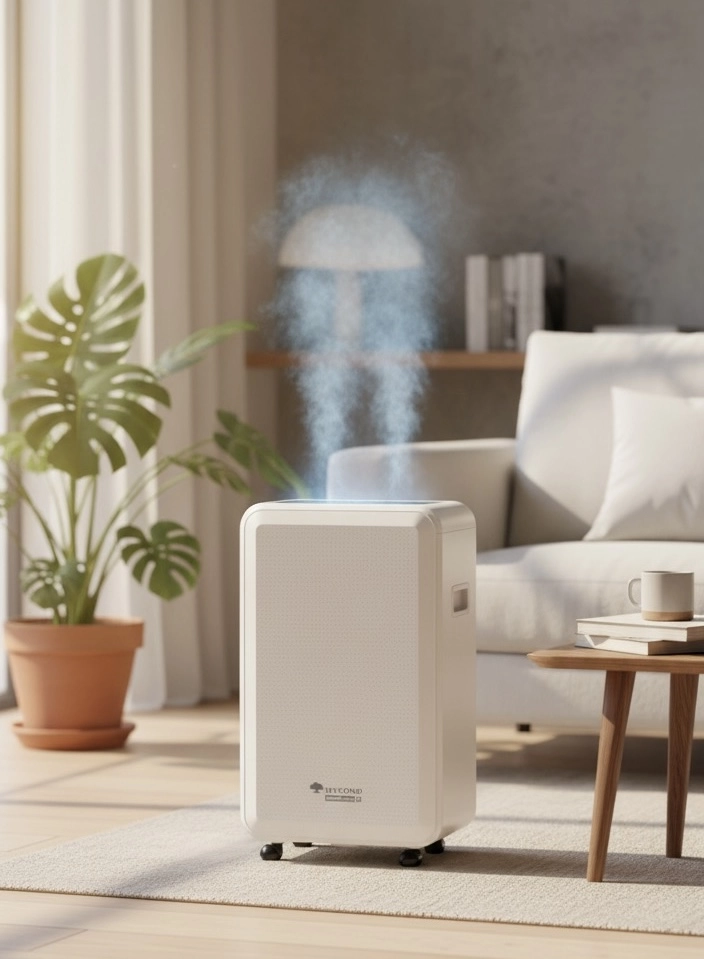

Voor woongebouwen worden in de praktijk bereiken van 30-60% relatieve vochtigheid gehanteerd. De specifieke waarden zijn afhankelijk van nationale normen, klimaatregio en seizoen. Het handhaven van een passend vochtigheidsniveau heeft directe invloed op de gezondheid van bewoners: bij lage luchtvochtigheid neemt het risico op luchtwegaandoeningen toe, bij hoge vochtigheid ontstaan gunstige omstandigheden voor de groei van micro-organismen en mijten.
De belangrijkste fysische oorzaken van vochtproblemen in woonruimten zijn onvoldoende ventilatie, thermische bruggen in constructies en hoge vochtproductie uit huishoudelijke bronnen (koken, wassen, douchen).
Conclusies
Het ontwerp van systemen voor luchtvochtigheidsregeling vereist een integrale aanpak met inachtneming van de specificiteit van elk type gebouw. De belangrijkste principes zijn:
- Prioriteit voor proceseisen boven comforteisen voor gespecialiseerde ruimten;
- Rekening houden met de fysica van condensatie- en verdampingsprocessen;
- Een gedifferentieerde aanpak voor verschillende functionele zones;
- Analyse van lokale klimaatomstandigheden en seizoensschommelingen;
- Beoordeling van de economische gevolgen van afwijkingen in vochtigheidsparameters.
De berekening van vochtnelasten moet worden uitgevoerd met inachtneming van alle bronnen van vochtproductie en de fysische processen van vochtafvoer. Het is belangrijk te begrijpen dat voor elk specifiek object individuele oplossingen moeten worden ontwikkeld die zowel aan normatieve eisen als aan de gebruiksspecificiteit voldoen.
