Design staande ventilatorconvectoren serie Silver Glass

De nieuwe Silver Glass serie ventilatorconvectoren is ontworpen voor uitzonderlijke interieurs. De modellen zijn ontworpen in een moderne stijl om in elk interieur te passen of zo discreet mogelijk te zijn
Koelvermogen: 0.45 ... 3.73 kW
Verwarmingscapaciteit: 0.61 ... 4.71 kW

Wil je kopen of heb je vragen?
Design staande ventilatorconvectoren serie Silver Glass

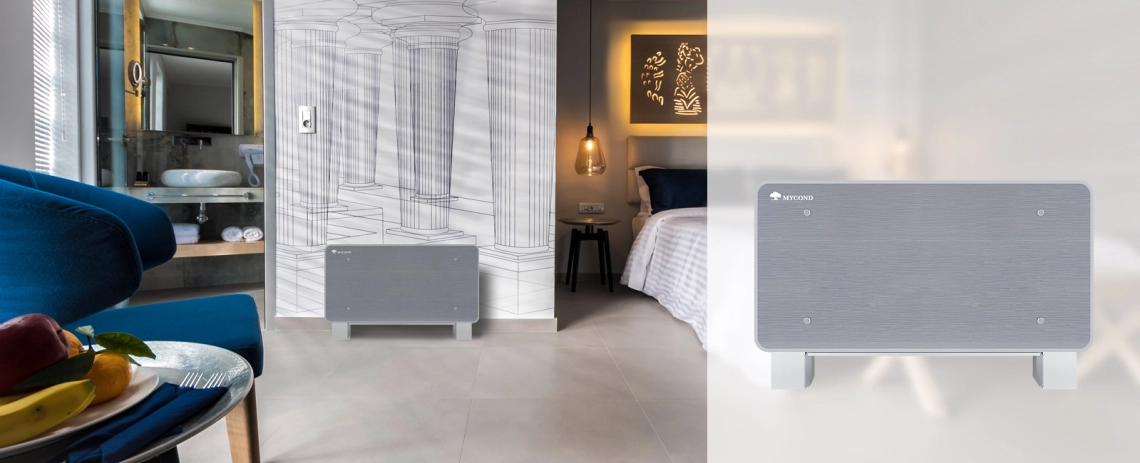

De ventilatorconvector heeft een ultradun ontwerp. Ter vergelijking: de behuizing is samen met het glas slechts 122 mm dik, wat meer ruimte voor installatie bespaart. Bovendien past het eenvoudige en nette uiterlijk gemakkelijk in de stijl van je kamer.

A modern floor-standing fan coil unit from the Silver Glass series.

A sleek and modern floor-standing fan coil unit from the Silver Glass series.

De ventilatorconvectoren vormen een effectieve aanvulling op een verwarmingssysteem met een warmtepomp. De apparatuur heeft geen hoge watertemperatuur nodig om het huis te verwarmen, waardoor je kosten bespaart.

Belangrijkste voordelen:

  • Glazen voorpaneel
  • Ultradunne behuizing
  • Het frame van de unit is gemaakt van metaalplaat met een dikte van 0,8-1 mm
  • Laag geluidsniveau
  • Geïntegreerde behuizing voor de thermostaat
  • Gelijkstroommotor
  • Klasse G1 luchtfilters ontworpen voor gemakkelijke verwijdering voor probleemloze reinigings- en onderhoudsdoeleinden
  • De warmtewisselaarbatterij bestaat uit koperen buizen en messing verdeelstukken: de buizen zijn voorzien van gegolfde aluminium lamellen
  • Uitgerust met een verwijderbare afvoerbak
  • Aluminium rooster met magnetische bevestiging
  • Optioneel: glazen achterpaneel (installatie in open ruimte)
  • Thermostaat (optioneel)

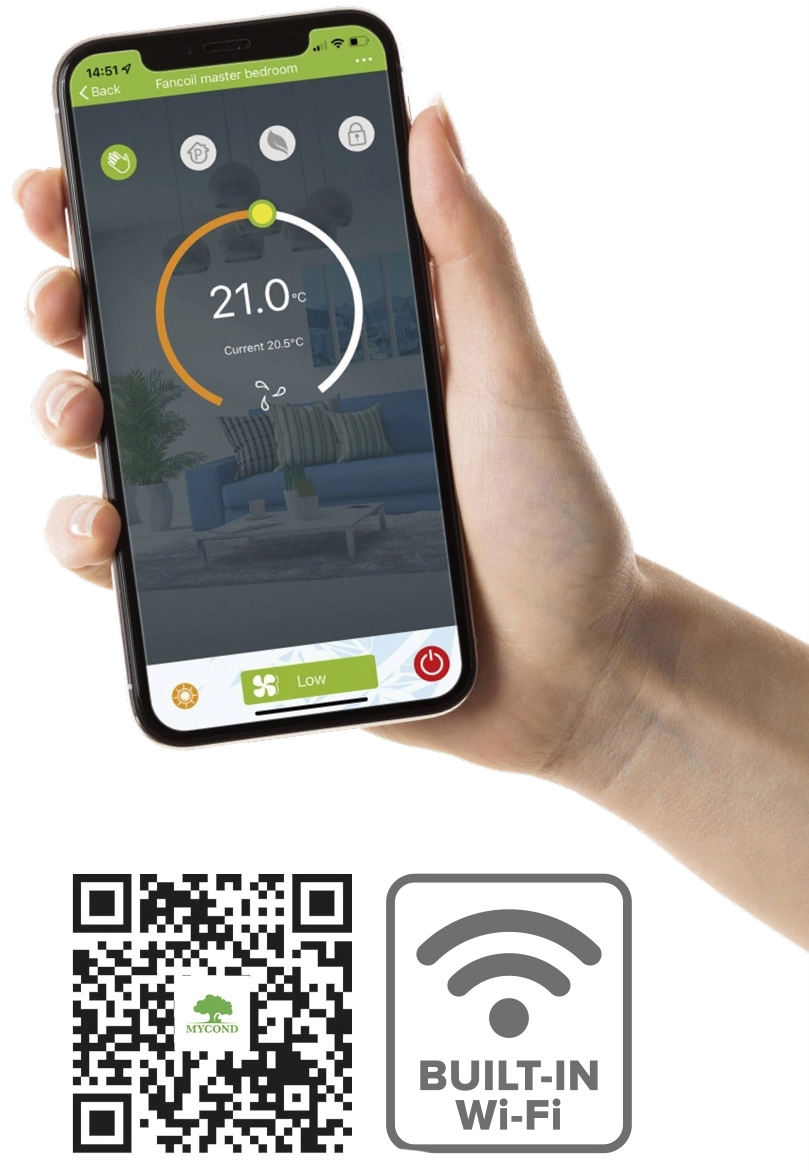

MyCond Zilverglas mobiele applicatie

Stylish silver glass fan coil units designed for modern spaces.

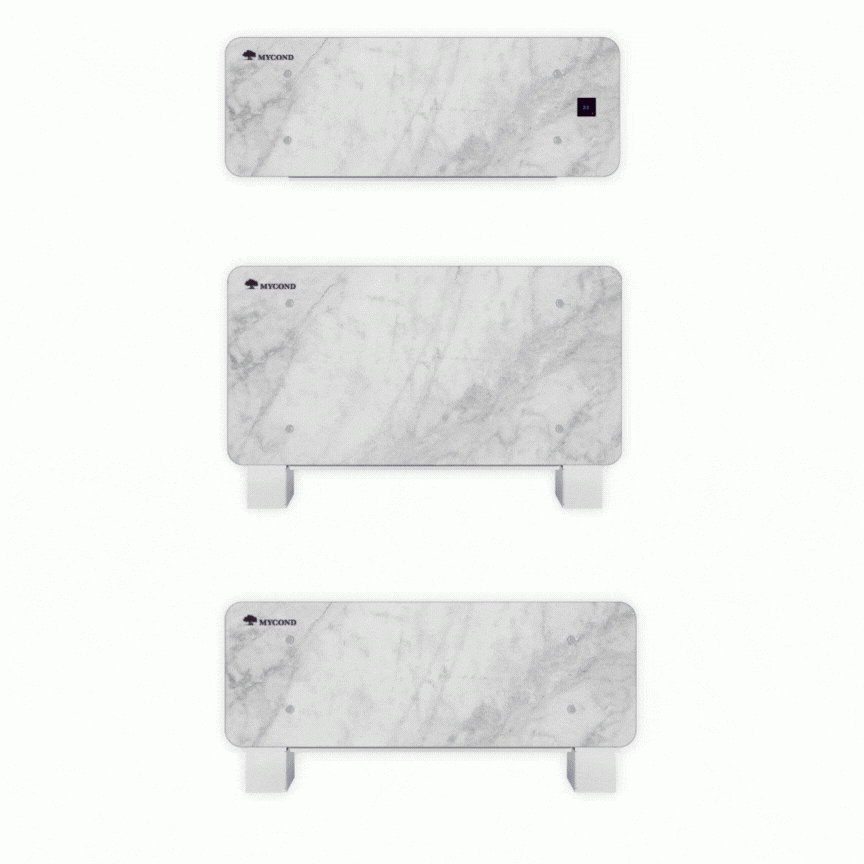

Ontdek een nieuwe dimensie van elegantie met Mycond!

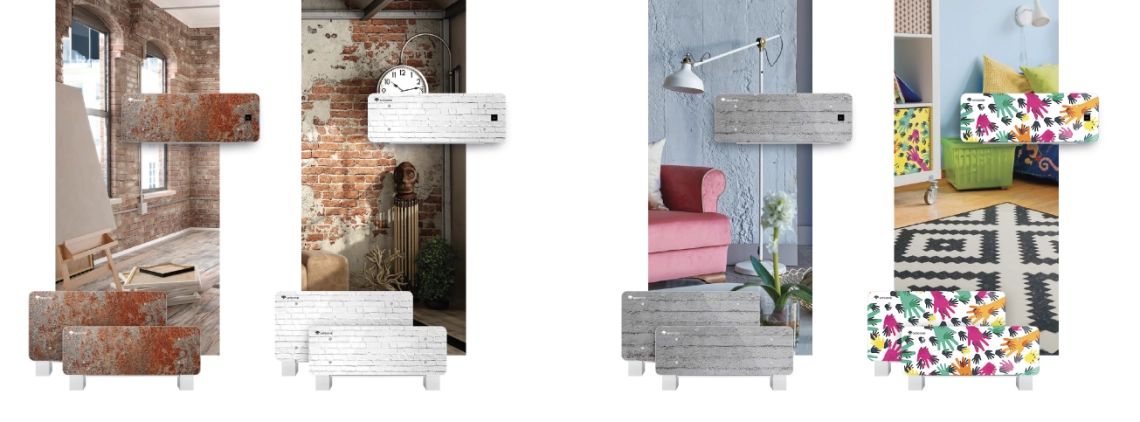

  • Modern design: elegante bedrukte glaspanelen passen perfect in elk interieur en voegen een vleugje stijl en moderniteit toe.
  • U kunt uw eigen afbeelding of ontwerp op het paneel kiezen, dat wij aan uw interieur aanpassen.

Moderne staande ventilatorconvector uit de MyCond Silver Glass serie.

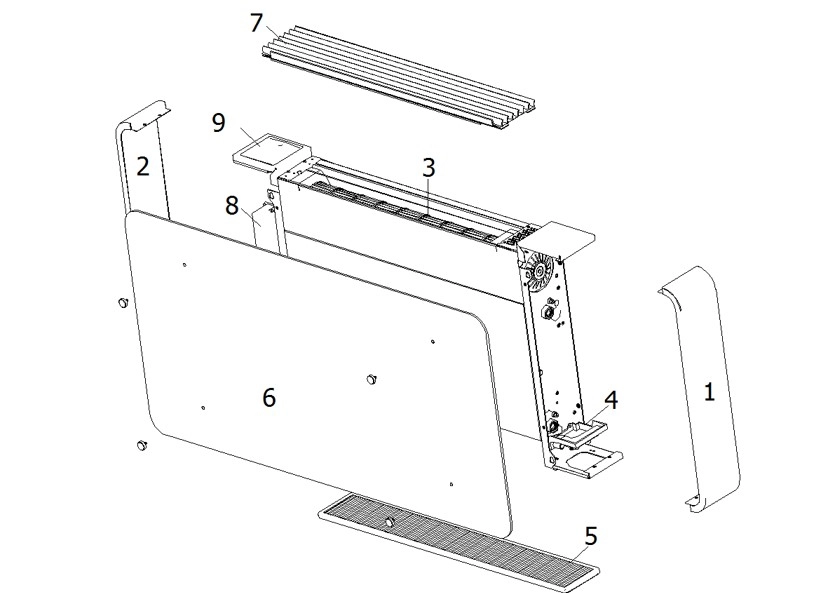

Belangrijkste onderdelen

Externe onderdelen

  1. Paneel linkerkant
  2. Paneel rechterzijde
  3. Fandeck
  4. Extra afvoer
  5. Filter
  6. Voorpaneel
  7. Aluminium rooster
  8. Elektrisch kastje
  9. Bedieningspaneel (optie)

MyCond Silver Glass Stijlvolle ultradunne staande ventilatorconvector.

MyCond Silver Glass Ultradunne ventilatorconvector met moderne functies.

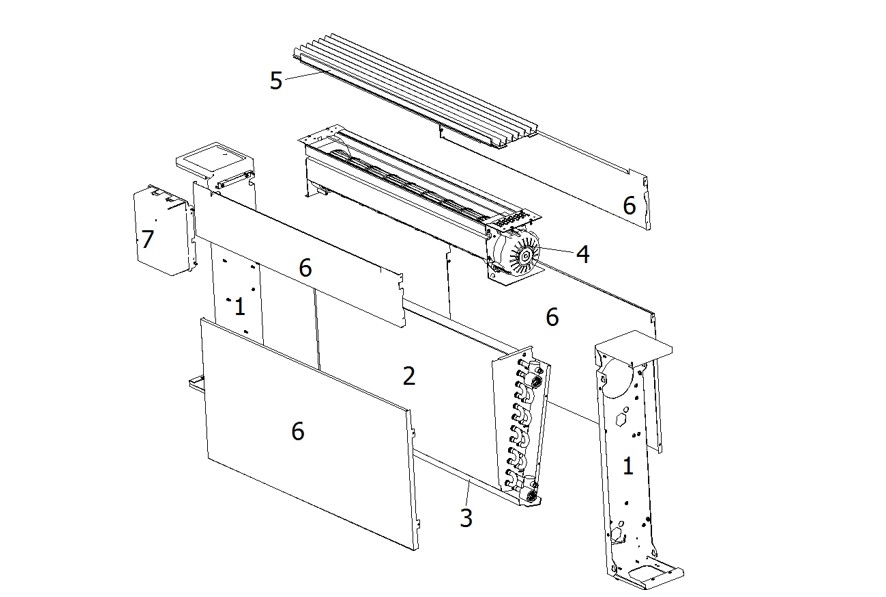

Interne onderdelen

Verticale eenheden

  1. Binnenzijpaneel
  2. Hoofdwarmtewisselaar
  3. Condensbak
  4. Fandeck
  5. Aluminium rooster
  6. Binnenpanelen voor en achter
  7. Elektrisch vak

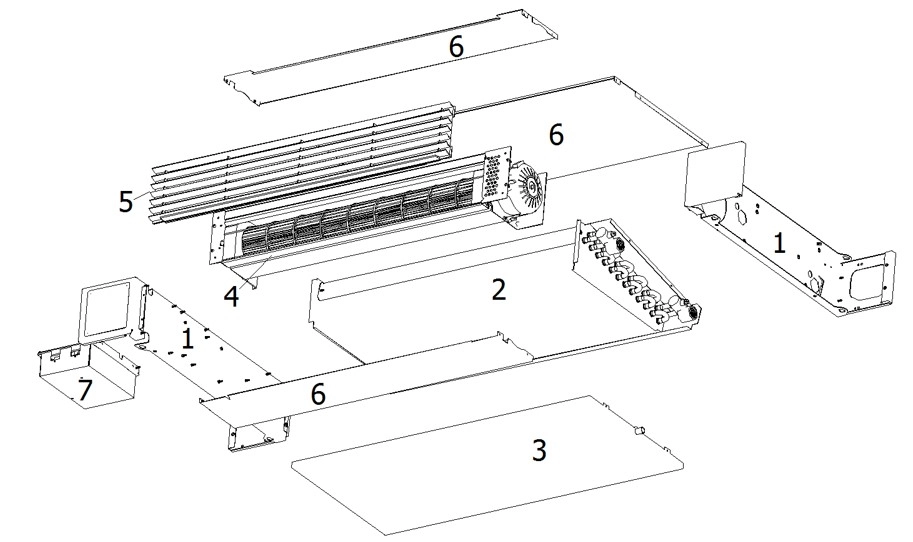

Interne onderdelen

Horizontale eenheid

  1. Binnenzijpaneel
  2. Hoofdwarmtewisselaar
  3. Condensbak
  4. Fandeck
  5. Aluminium rooster
  6. Binnenpanelen voor en achter
  7. Elektrisch vak

Interne onderdelen van de MyCond Silver Glass serie staande ventilatorconvector.

Technische gegevens

2-pijpssysteem

specificaties Eenheden Snelheid MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Luchtstroom Supermax 250 390 510 620
Max (*) 180 315 450 540
m3/u Med (*) 120 230 350 450
Min (*) 80 155 240 310
Statisch 10 18 25 32
Totale koelcapaciteit Supermax 1.19 2.12 2.90 3.73
Max 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Zinvol vermogen Supermax 0.87 1.56 2.16 2.97
Max 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Verwarmingscapaciteit Supermax 1.55 2.71 3.71 4.71
Max 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Ingang motor Supermax 20 22 24 27
Max 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Debiet water Supermax 204 364 498 639
Max 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Drukval Supermax 15.1 10.2 20.9 19.9
Max 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Spoelaansluiting 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Watergehalte L 0,33 0,59 0,85 1,11
Geluidsvermogen Supermax 55.0 56.0 57.1 58.3
Max 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Geluidsdruk Supermax 38.0 39.0 40.1 41.3
Max 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


KOELMODUS
Kamer:27° C - 47% R.V. Watertemp. (in/uit):7/12°C
VERWARMEN
Kamer:20° C. Water temp. in:50.
(*) Opgegeven waarden zijn relatief ten opzichte van standaardinstellingen op 1500, 900 en 600 RPM. Het is altijd mogelijk om de luchtstroom te wijzigen door de dipschakelaarinstelling op de printplaat te wijzigen.

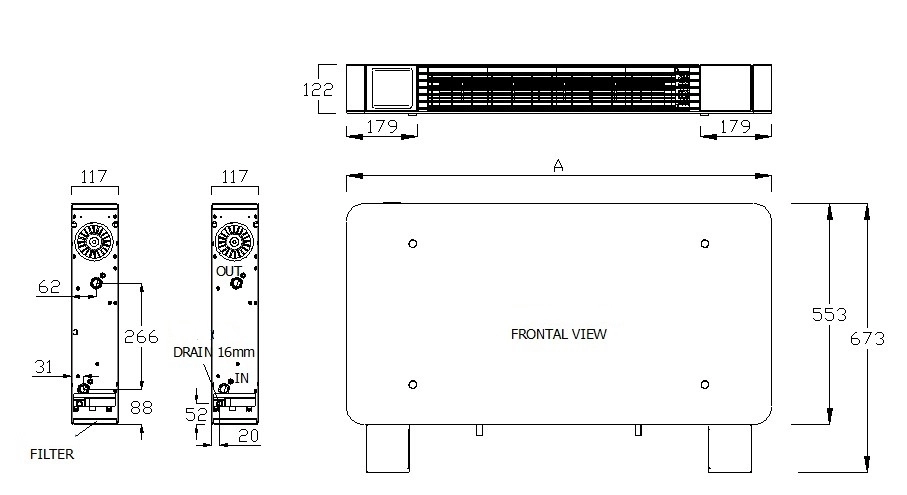

Afmetingen

verticale montage


Strakke staande ventilatorconvector uit de MyCond Silver Glass serie.

specificaties Eenheden MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Nettogewicht kg 14 18 21 25
Brutogewicht kg 18 21 25 29

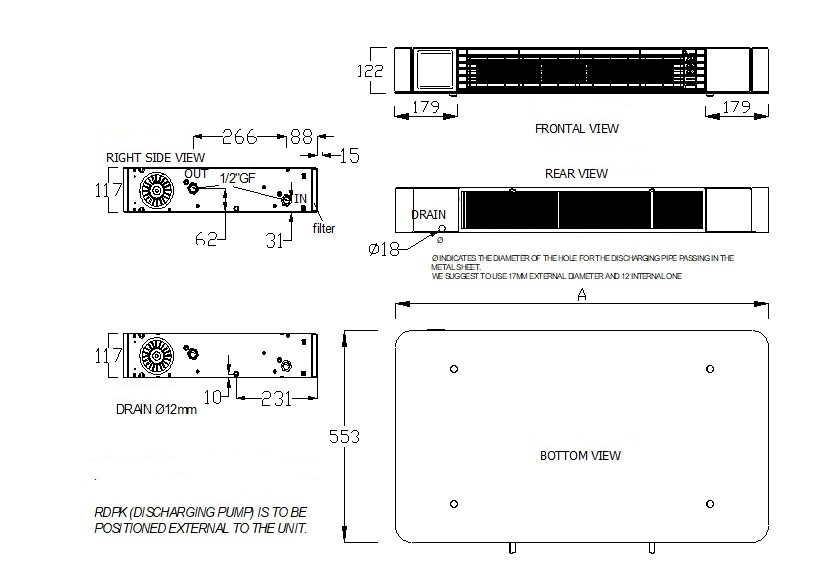

Afmetingen

Horizontale montage


Afmetingen van de MyCond Silver Glass serie staande ventilatorconvector.

Specificaties Eenheden MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Nettogewicht kg 14 18 21 25
Brutogewicht kg 18 21 25 29
