Design staande ventilatorconvectoren Serie Silver Glass Low

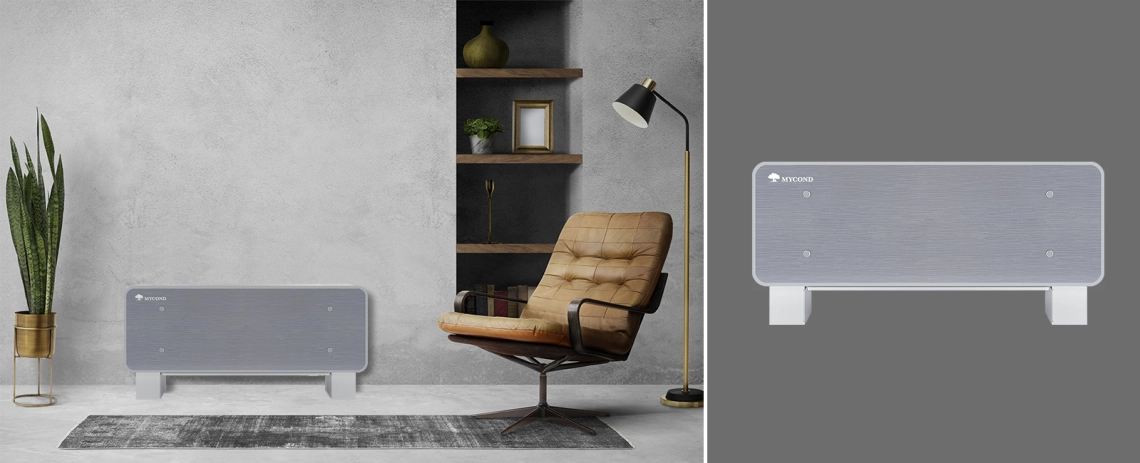

De ventilatorconvector heeft een ultradun ontwerp. Ter vergelijking: de behuizing is samen met het glas slechts 122 mm dik, wat meer ruimte voor installatie bespaart. Bovendien past het eenvoudige en nette uiterlijk gemakkelijk in de stijl van je kamer.
De ventilatorconvectoren vormen een effectieve aanvulling op een verwarmingssysteem met een warmtepomp. De apparatuur heeft geen hoge watertemperatuur nodig om het huis te verwarmen, waardoor je kosten bespaart.
Belangrijkste voordelen:

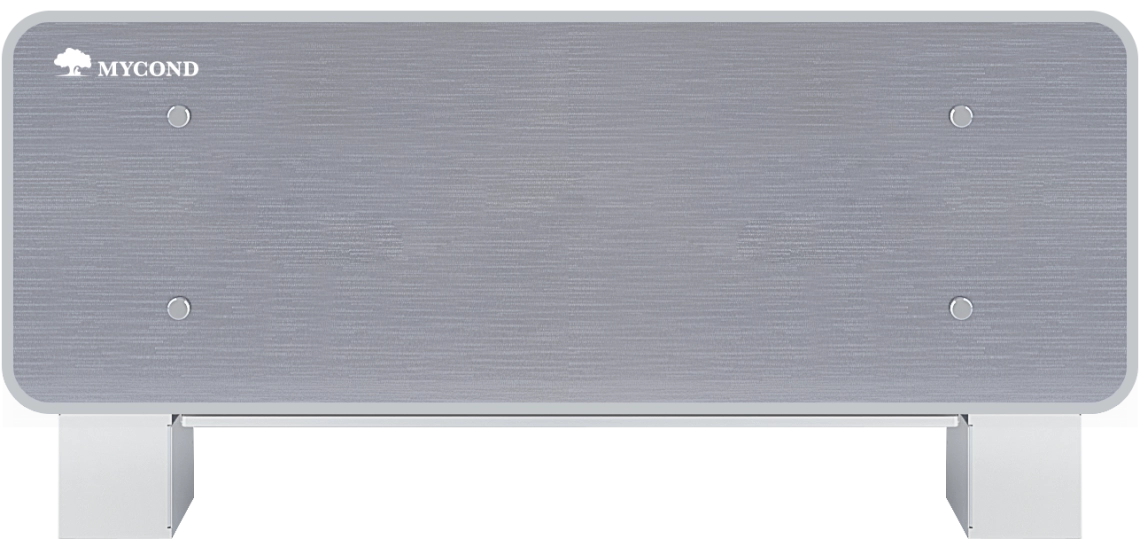

- Glazen voorpaneel
- Ultradunne behuizing
- Het frame van de unit is gemaakt van metaalplaat met een dikte van 0,8-1 mm
- Laag geluidsniveau
- Geïntegreerde behuizing voor de thermostaat
- BLDC motor
- Klasse G1 luchtfilters ontworpen voor eenvoudige verwijdering voor probleemloze reinigings- en onderhoudsdoeleinden
- De warmtewisselaarbatterij bestaat uit koperen buizen en messing verdeelstukken: de buizen zijn voorzien van gegolfde aluminium lamellen
- Uitgerust met een verwijderbare afvoerbak
- Opties: glazen achterpaneel
- Thermostaat (optioneel)
Ontdek een nieuwe dimensie van elegantie met Mycond!

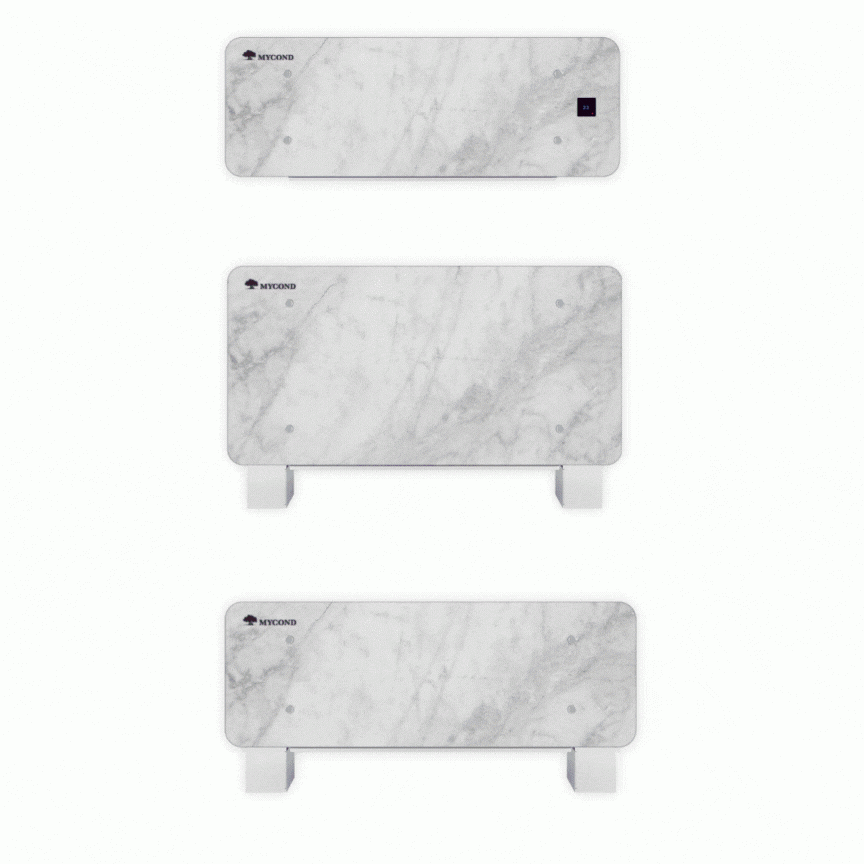

- Modern design: elegante bedrukte glaspanelen passen perfect in elk interieur en voegen een vleugje stijl en moderniteit toe.
- U kunt uw eigen afbeelding of ontwerp op het paneel kiezen, dat wij aan uw interieur aanpassen.

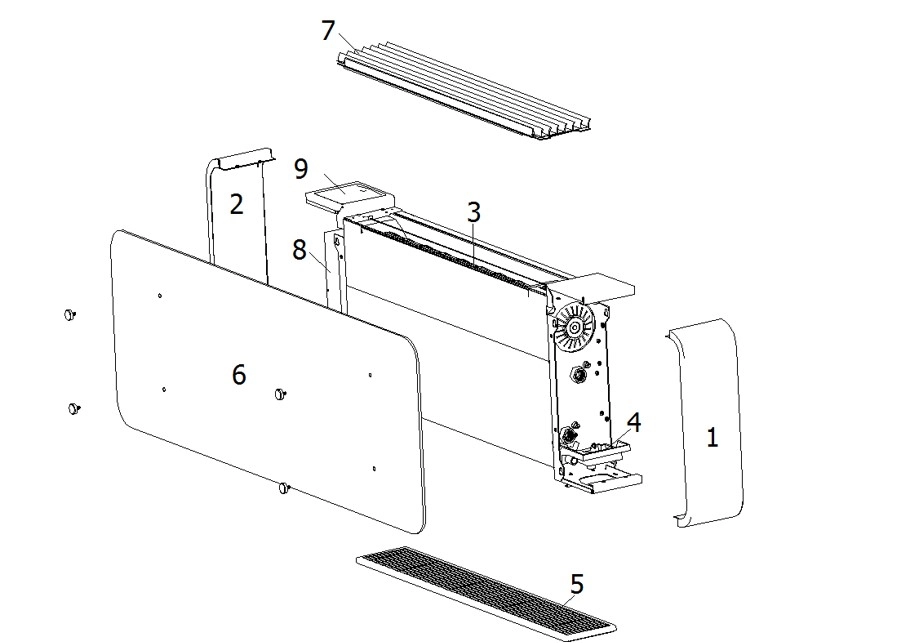

Externe onderdelen
Verticale eenheid
- Paneel rechterzijde
- Paneel linkerkant
- Fandeck
- Extra afvoer
- Filter
- Voorpaneel
- Aluminium rooster
- Elektrisch kastje
- Ingebouwde bediening (optie)

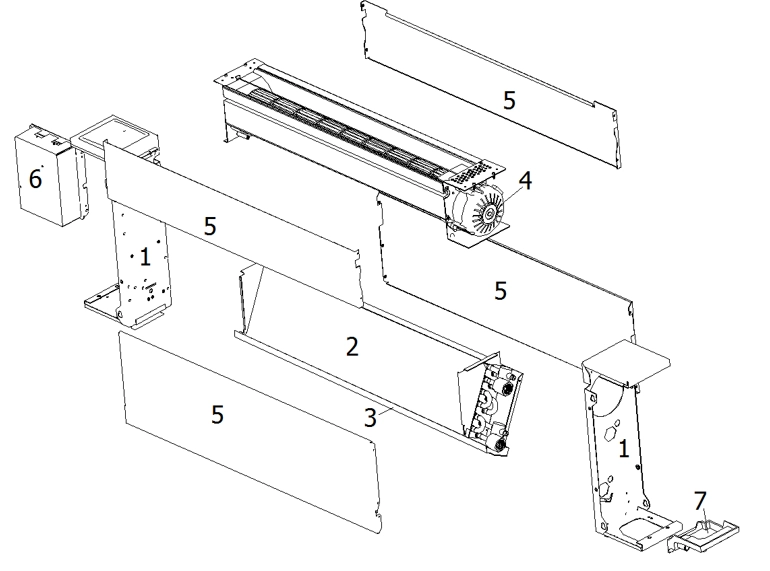

Interne onderdelen
Verticale eenheden
- Binnenzijpaneel
- Hoofdwarmtewisselaar
- Condensbak
- Fandeck
- Voor- en achterpanelen
- Elektrisch vak
- Extra opvangbak
Technische gegevens
2-pijpssysteem
| specificaties | Eenheden | Snelheid | MC-SGL-200T2 | MC-SGL-400T2 | MC-SGL-600T2 | MC-SGL-800T2 |
| Luchtstroom | Supermax | 240 | 370 | 495 | 600 | |
| Max (*) | 170 | 305 | 430 | 520 | ||
| m^3/h | Med (*) | 110 | 220 | 330 | 430 | |
| Min (*) | 75 | 150 | 230 | 300 | ||
| Totale koelcapaciteit | Supermax | 0.7 | 1.37 | 1.9 | 2.62 | |
| Max | 0.58 | 1.10 | 1.67 | 2.39 | ||
| kW | Med | 0.43 | 0.81 | 1.20 | 1.60 | |
| Min | 0.38 | 0.70 | 0.90 | 1.18 | ||
| Zinvol vermogen | Supermax | 0.65 | 1.09 | 1.67 | 2.46 | |
| Max | 0.52 | 0.85 | 1.45 | 2.15 | ||
| kW | Med | 0.33 | 0.72 | 0.90 | 1.30 | |
| Min | 0.30 | 0.55 | 0.58 | 1.00 | ||
| Verwarmingscapaciteit | Supermax | 1.0 | 1.9 | 2.62 | 3.58 | |
| Max | 0.84 | 1.62 | 2.41 | 3.30 | ||
| kW | Med | 0.73 | 1.14 | 1.90 | 2.20 | |
| Min | 0.55 | 0.96 | 1.53 | 1.70 | ||
| V/H/Ph | 230 V - 50 Hz - 1Ph | |||||
| Ingang motor | Supermax | 20 | 22 | 24 | 27 | |
| Max | 12 | 13 | 14 | 17 | ||
| W | Med | 5 | 6 | 7 | 10 | |
| Min | 3 | 4 | 5 | 8 | ||
| Debiet water | Supermax | 130 | 200 | 310 | 435 | |
| Max | 100 | 189 | 287 | 410 | ||
| l/h | Med | 74 | 139 | 206 | 275 | |
| Min | 65 | 120 | 154 | 202 | ||
| Drukval | Supermax | 2.3 | 8.2 | 4.2 | 12.3 | |
| Max | 1.8 | 7.0 | 2.5 | 10.0 | ||
| kPa | Med | 1.4 | 5.8 | 2.3 | 8.1 | |
| Min | 1.2 | 4.1 | 1.9 | 6.5 | ||
| Spoelaansluiting | 1/2" GF | 1/2" GF | 1/2" GF | 1/2" GF | ||
| Watergehalte | L | 0,16 | 0,30 | 0,43 | 0,56 | |
| Geluidsvermogen | Supermax | 55.0 | 56.0 | 57.1 | 58.3 | |
| Max | 51.3 | 52.2 | 52.4 | 53.3 | ||
| dB(A) | Med | 44.6 | 45.5 | 46.6 | 48.6 | |
| Min | 37.5 | 38.6 | 40.5 | 38.7 | ||
| Geluidsdruk | Supermax | 38.0 | 39.0 | 40.1 | 41.3 | |
| Max | 34.3 | 35.2 | 35.4 | 36.3 | ||
| dB(A) | Med | 27.6 | 28.5 | 29.6 | 31.6 | |
| Min | 20.5 | 21.6 | 23.5 | 21.7 | ||
KOELMODUS
Kamer:27° C - 47% R.V. Watertemp. (in/uit):7/12°C
VERWARMEN
Kamer:20° C. Water temp. in:50.
(*) Opgegeven waarden zijn relatief ten opzichte van standaardinstellingen op 1500, 900 en 600 RPM. Het is altijd mogelijk om de luchtstroom te wijzigen door de dipschakelaarinstelling op de printplaat te wijzigen.

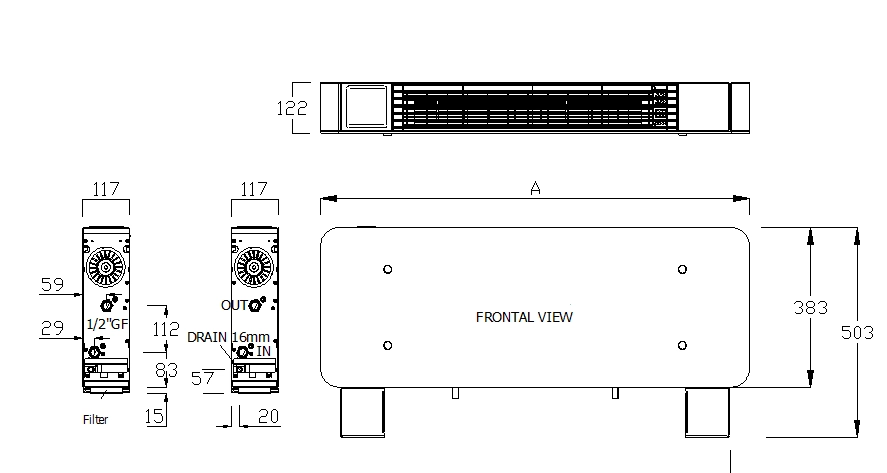

Afmetingen en gewichten
| specificaties | Eenheden | MC-SGL-200T2 | MC-SGL-400T2 | MC-SGL-600T2 | MC-SGL-800T2 |
| A | mm | 681 | 873 | 1065 | 1257 |
| Nettogewicht | kg | 11 | 13 | 16 | 18 |
| Brutogewicht | kg | 13 | 16 | 20 | 23 |
| Specificaties | Eenheden | MC-SGL-200T2 | MC-SGL-400T2 | MC-SGL-600T2 | MC-SGL-800T2 |
| A | mm | 681 | 873 | 1065 | 1257 |
| Nettogewicht | kg | 11 | 13 | 16 | 18 |
| Brutogewicht | kg | 13 | 16 | 20 | 23 |
