Round-Way cassette

De lucht vangt je overal waar je gaat, voor maximaal comfort

Koelvermogen: 2,2 ...16 kW

Verwarmingscapaciteit: 2,5 ...18 kW

Wil je kopen of heb je vragen?

Mycond

Cassette airconditioningsunits

Belangrijkste kenmerken:

4 lichaamsmaten: 07-18, 24-30, 38 en 48-60
360 °C circulaire luchtverdeling
Onafhankelijke bediening van elke lamel
Ø 75 mm opening voor toevoer van verse lucht
Drainagepomp met een opvoerhoogte tot 600 mm
BLDC-ventilatormotor
Mogelijkheid tot bediening via IR-afstandsbediening
Standaardpaneel (-QB) met antibacterieel filter met zilverionen
Verborgen display met veranderende displaykleur afhankelijk van de bedrijfsmodus
Nieuw communicatieprotocol “1192” (ondersteuning voor de stroomvoorziening van de ERV)
Nieuwe “XY”-interface voor bekabelde controllers uit de 300-serie
Nieuwe bekabelde controllers MWI-R301AFK, MWI-R316AFK (XY-interface)

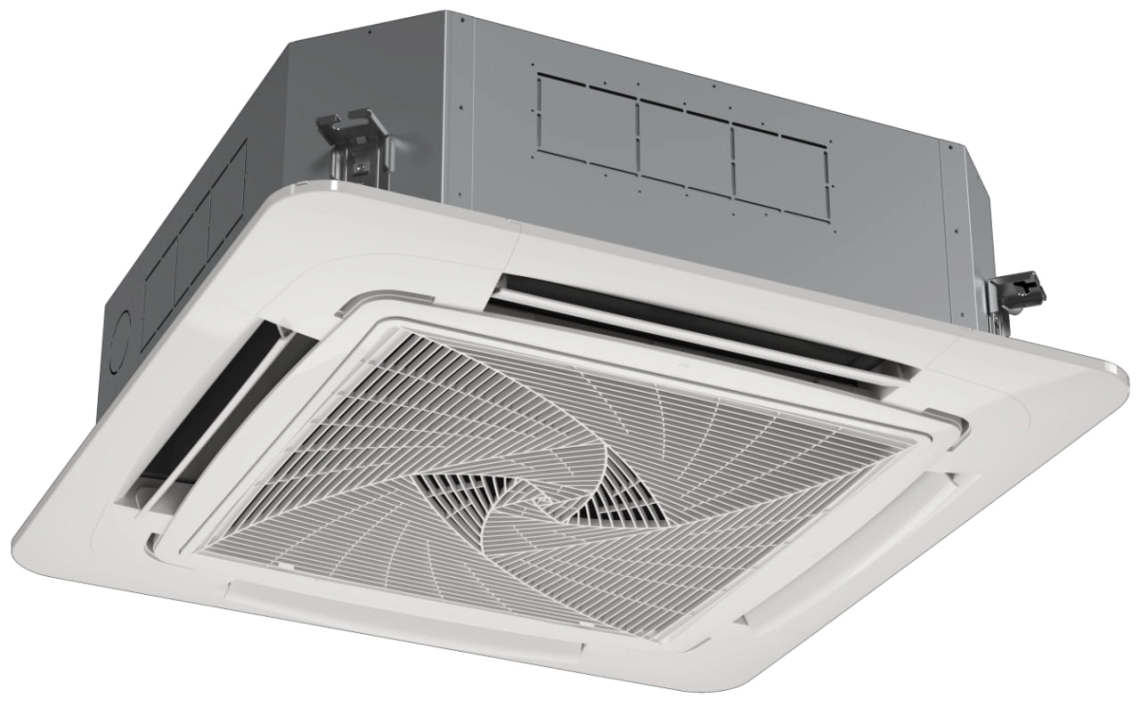

MyCond Round-Way cassette Uiterlijk

MyCond Round-Way cassette 360 graden luchttoevoer

Vierweg onafhankelijke luchtstroom

Dankzij de individuele regeling van de lamellen kunnen gebruikers de luchtstroom in vier verschillende richtingen nauwkeurig regelen.

Breed openingshoekbereik

Dankzij de verstelbare lamellen en meerdere ventilatorsnelheidsinstellingen kunnen gebruikers de richting en intensiteit van de luchtstroom aanpassen.

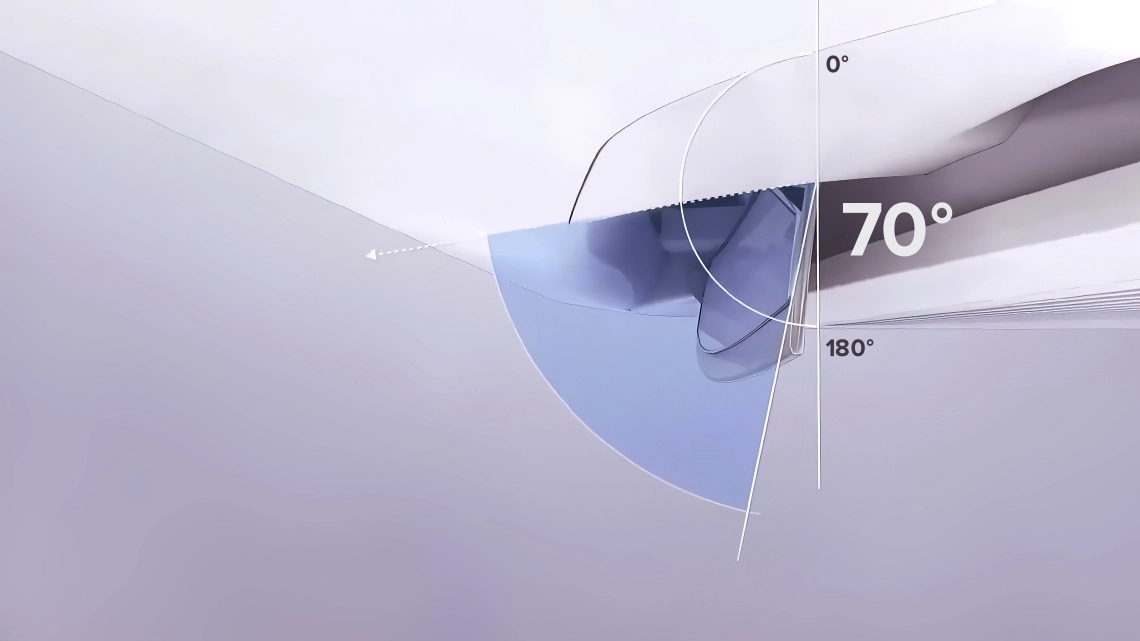

MyCond Round-Way cassette 70 graden lamellenhoek

Technische specificaties

Model		MIBN-07X2EV1AD(L)	MIBN-09X2EV1AD(L)	MIBN-12X2EV1AD(L)	MIBN-16X2EV1AD(L)	MIBN-18X2EV1AD(L)	MIBN-24X2EV1AD(L)
Capaciteit
Koeling	kW	2,20	2,80	3,60	4,50	5,60	7,10
Verwarming	kW	2,50	3,20	4,00	5,00	6.30	8.00
Elektrische parameters
Voeding	Ph/V/Hz	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)
Ventilatie
Luchtstroom (L/M/H)	^m³/u	1100/750/550	1100/750/550	1100/850/550	1200/850/550	1200/850/550	1500/1000/610
Geluidsdruk (L/M/H)	dB(A)	30/27/25	30/27/25	30/27/25	32/29/25	33/29/25	35/32/28
Installatie - Afmetingen
Netto afmetingen (B×D×H)	mm	840840180	840840180	840840180	840840180	840840180	840840204
Afmetingen van de verpakte eenheid (BxDxH)	mm	978978247	978978247	978978247	978978247	978978247	978978269
Netto/brutogewicht	kg	19.0/24.0	19.0/24.0	21.0/26.0	21.0/26.0	21.0/26.0	22/27
Ø Vloeistofleiding	mm (inch)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Gasleiding	mm (inch)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Paneel
Model		MB-950QB	MB-950QB	MB-950QB	MB-950QB	MB-950QB	MB-950QB
Afmetingen paneelnet (BxDxH)	mm	950x950x50	950x950x50	950x950x50	950x950x50	950х950х50	950x950x50
Afmetingen van de paneelverpakking (BxDxH)	mm	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123
Netto/brutogewicht van het paneel	kg	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0

Model		MIBN-28X2EV1AD(L)	MIBN-30X2EV1AD(L)	MIBN-38X2EV1AD(L)	MIBN-48X2EV1AD(L)	MIBN-60X2EV1AD(L)
Capaciteit
Koeling	kW	8.0	9.0	11.20	14.0	16.0
Verwarming	kW	9.50	10.0	12.50	16.00	18.0
Elektrische parameters
Voeding	Ph/V/Hz	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)	1/220-240/50/(60)
Ventilatie
Luchtstroom (H/M/L)	m³/u	1500/1050/650	1500/1050/650	1500/1050/650	1500/1050/650	1500/1050/650
Geluidsdruk (L/M/H)	dB(A)	51/47/42	51/47/42	53/48/44	58/53/46	58/53/46
Installatie - Afmetingen
Netto afmetingen (B×D×H)	mm	840840204	840840204	840840246	840840288	840840288
Afmetingen van de verpakte eenheid (BxDxH)	mm	978978269	978978269	978978312	978978353	978978353
Netto/brutogewicht	kg	22.0/27.0	22.0/27.0	25,0/31,0	26,0/32,0	26,0/32,0
Ø Vloeistofleiding	mm (inch)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Gasleiding	mm (inch)	15,88	15,88	15,88	15,88	15,88
Paneel
Model		MB-950QB	MB-950QB	MB-950QB	MB-950QB	MB-950QB
Afmetingen paneelnet (BxDxH)	mm	950x950x50	950x950x50	950x950x50	950x950x50	950х950х50
Afmetingen van de paneelverpakking (BxDxH)	mm	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123	1013x1025x123
Netto/brutogewicht van het paneel	kg	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0	5,5/8,0
