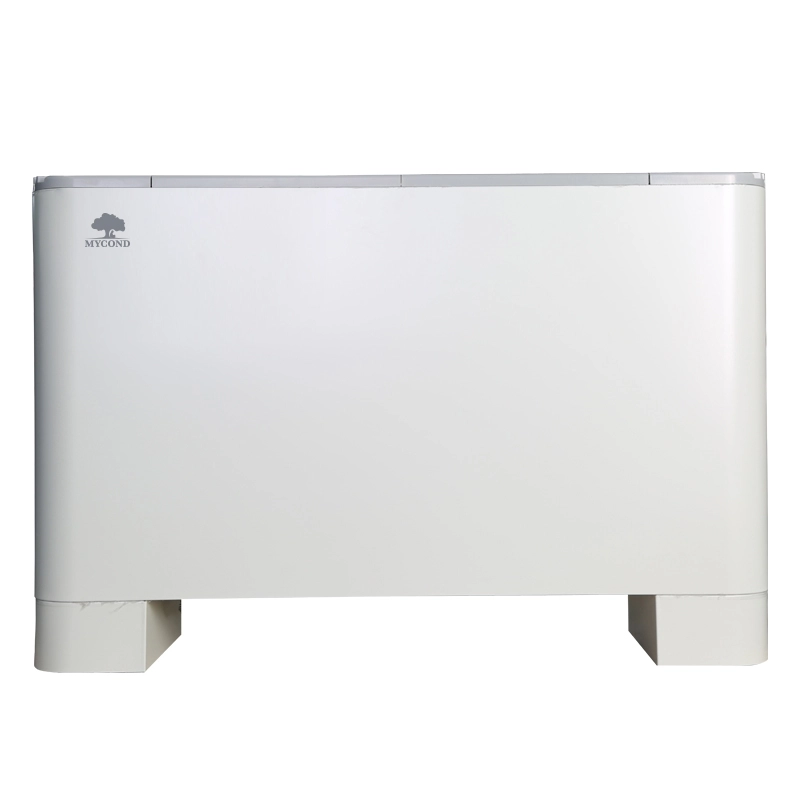

Op de vloer gemonteerde ventilatorconvector serie MCFF
Koelvermogen: 1,2 ... 12,6 kW
Verwarmingscapaciteit: 1,8 ... 18,9 kW

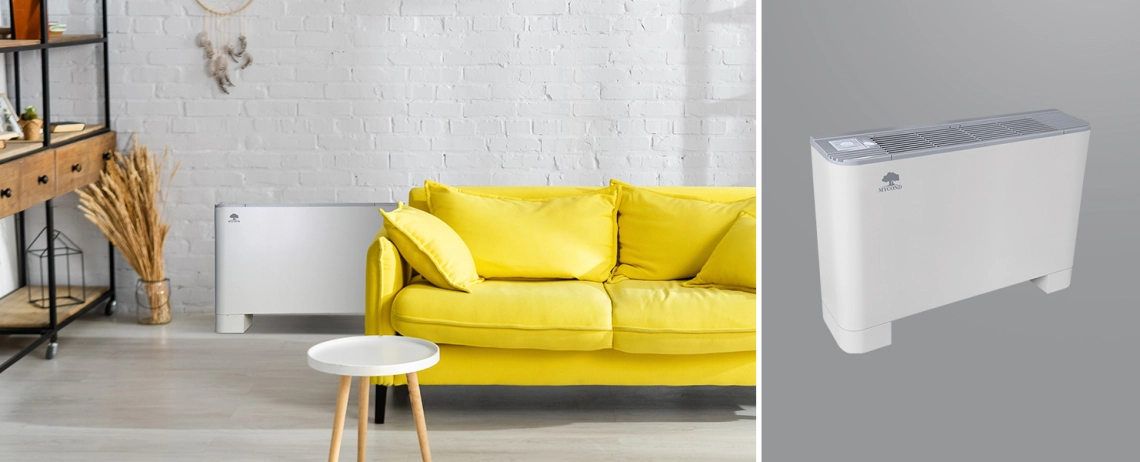

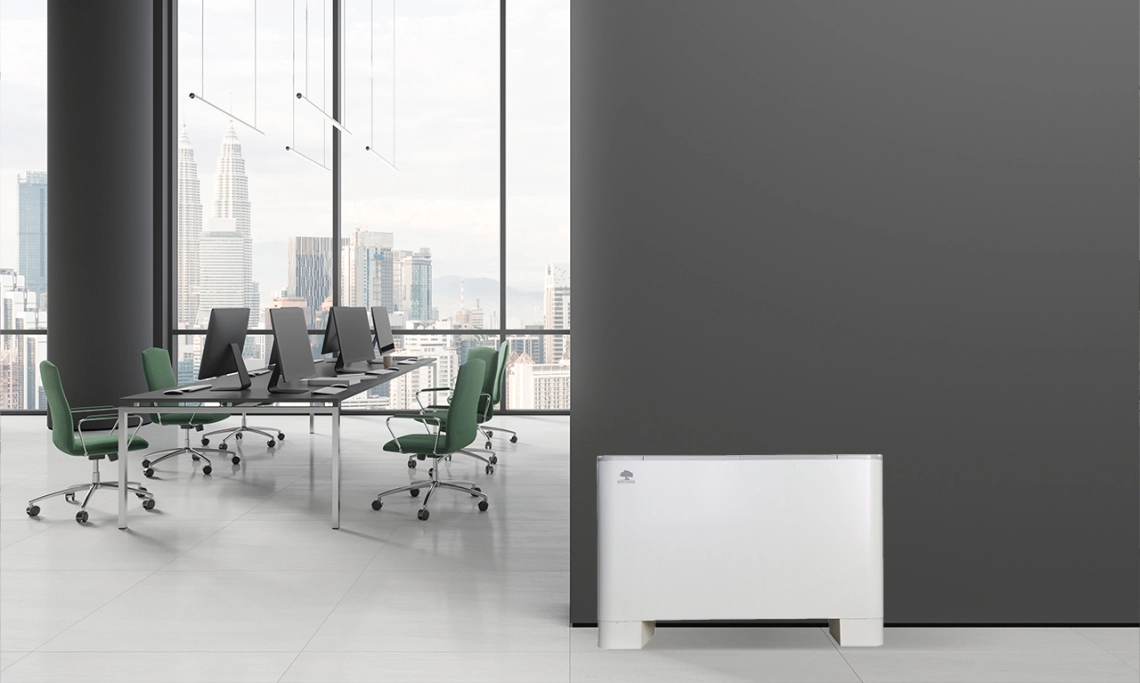

Ventilatorconvector MCFF is ontworpen om een comfortabel binnenklimaat te handhaven. De unit biedt een breed scala aan luchtkoelings- en verwarmingscapaciteiten voor verschillende toepassingen.
Kenmerken en voordelen:
- Warmtewisselaar met een vergroot warmtewisselingsoppervlak voor een hoog rendement ventilatorconvector.
- Een centrifugaalventilator met metalen schoepen en een behuizing van gegalvaniseerd staal zorgt voor een hoge betrouwbaarheid en brandwerendheid.
- Geïntegreerde behuizing voor thermostaat (thermostaat apart verkrijgbaar).
- Keuze uit AC- of DC-motor.
- Een schuine afvoerbak zorgt voor een veilige en volledige condensaatafvoer vanaf het laagste punt.
- Laag energieverbruik.
- Laag geluidsniveau.
- Modbus regeling (als optie).
- Wi-Fi-besturing (als optie).
De optimale automatiseringsset voor betaalbare en eenvoudige bediening via smartphone
| Specificaties | Eenheden | MCFF-018 | MCFF-027 | MCFF-036 | MCFF-045 | MCFF-054 | |
| Luchtstroom, hoog / medium / laag. | m3/h | 340/255/170 | 510/382/255 | 680/510/340 | 850/638/425 | 1020/765/510 | |
| Koelvermogen, hoog / medium / laag. | W | 1800/1440/1170 | 2700/2160/1755 | 3600/2880/2340 | 4500/3600/2925 | 5400/4320/3510 | |
| Verwarmingscapaciteit, hoog / medium / laag. | W | 2700/2160/1755 | 4050/3240/2633 | 5400/4320/3510 | 6750/5400/4388 | 8100/6480/5265 | |
| Geluidsniveau | dB(A) | 42 | 44 | 46 | 47 | 49 | |
| Waterstroom | m3/u | 0,39 | 0,55 | 0,7 | 0,82 | 0,91 | |
| Daling in waterdruk | Pa | 12 | 16 | 20 | 23 | 26 | |
| Aantal ventilatoren | 1 | 2 | 2 | 2 | 2 | ||
| Ventilatormotor | Aantal motoren | 1 | 1 | 1 | 1 | 1 | |
| Ingangsvermogen | W | 49 | 66 | 84 | 100 | 118 | |
| Maximale werkdruk | MPa | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | |
| Inlaat / uitlaat waterleiding | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | ||
| Afvoerpijp | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | ||
| Specificaties | Eenheden | MCFF-072 | MCFF-090 | MCFF-108 | MCFF-126 | |
| Luchtstroom, hoog / medium / laag. | m3/h | 1360/1020/680 | 1700/1275/850 | 2040/1530/1020 | 2380/1785/1190 | |
| Koelvermogen, hoog / medium / laag. | W | 7200/5760/4680 | 9000/7200/5850 | 10800/8640/7020 | 12600/10800/8190 | |
| Verwarmingscapaciteit, hoog / medium / laag. | W | 10800/8640/7020 | 13500/10800/8775 | 16200/12960/10530 | 18900/15120/12285 | |
| Geluidsniveau | dB(A) | 50 | 52 | 54 | 56 | |
| Waterstroom | m3/u | 1,34 | 1,59 | 1,8 | 2,07 | |
| Daling in waterdruk | Pa | 28 | 32 | 38 | 42 | |
| Aantal ventilatoren | 3 | 4 | 4 | 4 | ||
| Ventilatormotor | Aantal motoren | 1 | 1 | 1 | 1 | |
| Ingangsvermogen | W | 174 | 210 | 250 | 300 | |
| Maximale werkdruk | MPa | 1,6 | 1,6 | 1,6 | 1,6 | |
| Inlaat / uitlaat waterleiding | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | ||
| Afvoerpijp | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | Ø3/4" (DN20) | ||
Opmerking.
1. De koelcapaciteit werd getest onder de volgende omstandigheden: inlaatluchttemperatuur 27°C drogebol / 19,5°C nattebol; inlaat-/uitlaatwatertemperatuur 7°C / 12°C
bulb; inlaat-/uitlaatwatertemperatuur 7°C / 12°C.
2. Het verwarmingsvermogen is getest onder de volgende omstandigheden: inlaatluchttemperatuur 21°C droge thermometer; inlaat
watertemperatuur 60/50°C.
3. Het geluidsniveau werd getest in een volledig echovrije ruimte.
4. Deze prestaties en debieten zijn gegeven bij een statische druk van 30Pa.

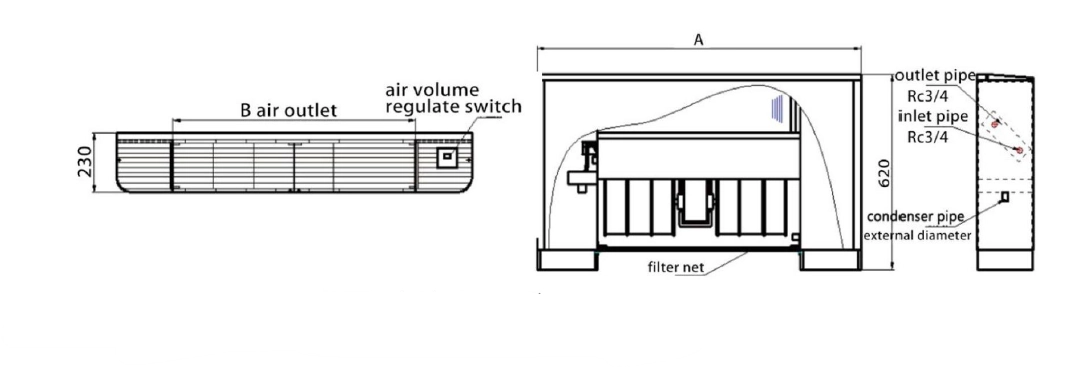

Afmetingen
| Model | Eenheden | MCFF-018 | MCFF-027 | MCFF-036 | MCFF-045 | MCFF-054 | MCFF-072 | MCFF-090 | MCFF-108 | MCFF-126 |
| A | mm | 770 | 920 | 990 | 1140 | 1220 | 1430 | 1650 | 1870 | 2020 |
| B | mm | 440 | 590 | 660 | 810 | 890 | 1100 | 1320 | 1540 | 1690 |
