Veelzijdige ventilatorconvectoren SEC/F-serie

De serie producten is ontworpen voor ruimtes met een klein oppervlak. Je hebt slechts één unit nodig om de ruimte te koelen of te verwarmen. De ventilatorconvector is uitgerust met een centrifugaalventilator waarmee een aanzienlijke capaciteit kan worden bereikt met een laag geluidsniveau

Koelvermogen: 0,57 ... 8,52 kW

Verwarmingscapaciteit: 0,64 ... 10,53 kW

Wil je kopen of heb je vragen?

Veelzijdige ventilatorconvectoren SEC/F-serie

De serie kan in verschillende posities worden geïnstalleerd. Met de reeks optionele accessoires kan de ventilatorconvector perfect worden aangepast aan specifieke bedrijfsomstandigheden.

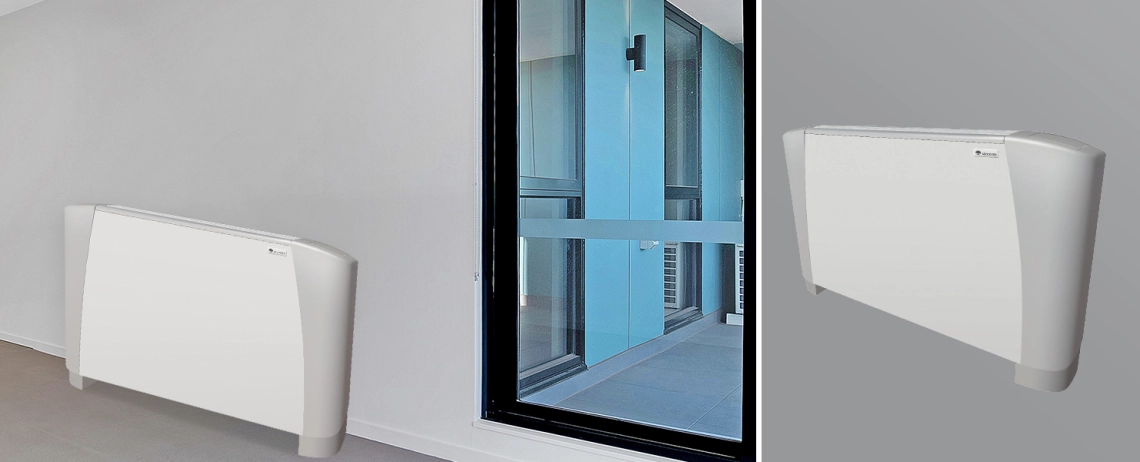

SEC/F serie ventilatorconvectoren geïnstalleerd in moderne interieurs.

Belangrijkste kenmerken:

Kan optioneel worden uitgerust met EC ventilatoren
Statische druk tot 50 Pa
Verticaal of horizontaal ontwerp
2- of 4-pijpsontwerp
Bedieningspaneel op afstand of geïntegreerd

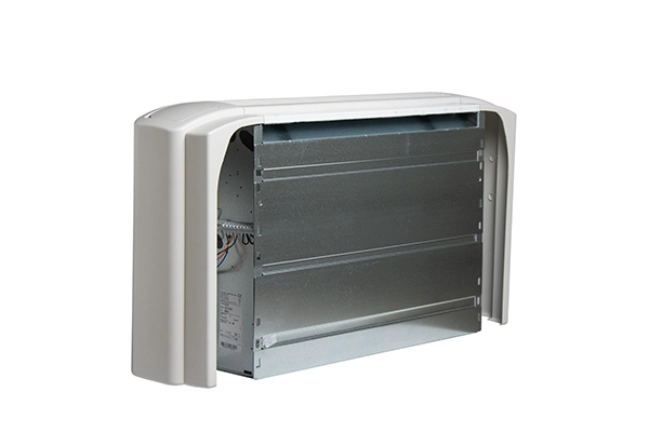

Veelzijdige ventilatorconvector uit de SEC/F-serie voor binnenopstelling.

Versatile fan coil units from the SEC/F series for enhanced air quality.

Ontwerpkenmerken :

Het binnenframe is gemaakt van hoogwaardig gegalvaniseerd staal. De buitenbehuizing bestaat uit metalen frontpanelen en kunststof zijpanelen.
Het luchtverdeelrooster is gemaakt van kunststof.
Vervangbaar filter met polypropyleen kernen en gegalvaniseerd stalen frame. Eenvoudig te vervangen dankzij speciale kunststof geleiders.
Een centrifugaalventilator met een aluminium of kunststof waaier, statisch en dynamisch gebalanceerd om zo stil mogelijk te draaien.

Een eenfasemotor met zes snelheden (met drie in de fabriek ingestelde snelheden), gemonteerd op trillingsdempende steunen en uitgerust met een automatisch herinstelbare thermische schakelaar, met beschermingsgraad IP20, isolatieklasse B.
De warmtewisselaars zijn gemaakt van koperen buizen met aluminium vinnen. De warmtewisselaar wordt standaard aan de linkerkant aangesloten. Units met aansluiting aan de rechterkant zijn verkrijgbaar op aanvraag.
De afvoerbak is gemaakt van kunststof en geïsoleerd met polyolefine schuim (klasse M1); de buis heeft een diameter van 15 mm.

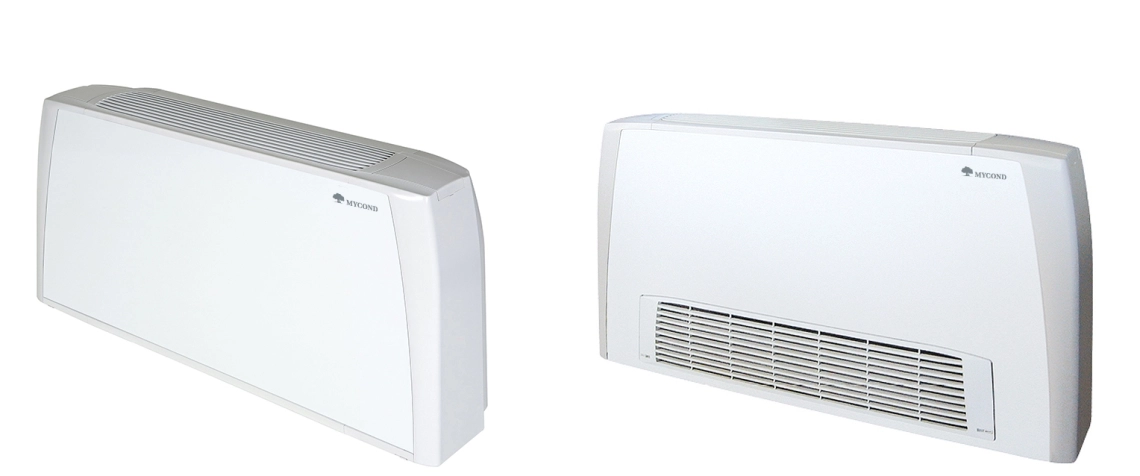

MyCond SEC/F ventilatorconvector voor een efficiënte luchtverdeling.

Diagram showcasing the multifunctionality of SEC/F series fan coil units.

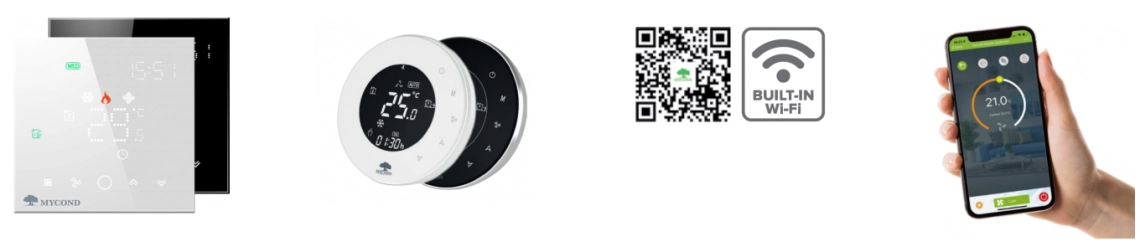

De optimale automatiseringsset voor betaalbare en eenvoudige bediening via smartphone

MyCond SEC/F Een meisje en haar hond naast een ventilatorconvector.

2-pijps 3-rijige ventilatorconvectoren. Specificaties

Specificaties	Eenheden	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Aantal snelheden		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luchtstroom	^m3/u	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Totaal koelvermogen	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Zinvol koelvermogen	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Verwarmingscapaciteit	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Waterdrukval (koeling)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Waterdrukverlies (verwarming)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Stroomverbruik	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Geluidsvermogen	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Geluidsdrukniveau (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specificaties	Eenheden	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Aantal snelheden		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luchtstroom	^m3/u	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Totaal koelvermogen	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Zinvol koelvermogen	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Verwarmingscapaciteit	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Waterdrukverlies (koeling)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Waterdrukverlies (verwarming)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Stroomverbruik	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Geluidsvermogen	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Geluidsdrukniveau (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specificaties	Eenheden	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Aantal snelheden		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luchtstroom	^m3/u	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Totaal koelvermogen	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Zinvol koelvermogen	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Verwarmingscapaciteit	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Waterdrukverlies (koeling)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Waterdrukverlies (verwarming)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Stroomverbruik	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Geluidsvermogen	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Geluidsdrukniveau (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

2-pijps ventilatorconvectoren met 4 rijen. Specificaties

Specificaties	Eenheden	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Aantal snelheden		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luchtstroom	^m3/u	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Totaal koelvermogen	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Zinvol koelvermogen	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Verwarmingscapaciteit	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Waterdrukval (koeling)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Waterdrukverlies (verwarming)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Stroomverbruik	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Geluidsvermogen	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Geluidsdrukniveau*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specificaties	Eenheden	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Aantal snelheden		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luchtstroom	^m3/u	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Totaal koelvermogen	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Zinvol koelvermogen	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Verwarmingscapaciteit	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Waterdrukverlies (koeling)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Waterdrukverlies (verwarming)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Stroomverbruik	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Geluidsvermogensniveau Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Geluidsdrukniveau (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specificaties	Eenheden	SEC/F 7.4						SEC/F 8.4						SEC/F 9,4
Aantal snelheden		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Luchtstroom	^m3/u	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Totaal koelvermogen	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Zinvol koelvermogen	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Verwarmingscapaciteit	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Waterdrukverlies (koeling)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Waterdrukverlies (verwarming)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Stroomverbruik	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Geluidsvermogensniveau Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Geluidsdrukniveau (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

De specificaties hebben betrekking op de volgende bedrijfsparameters:
KOELEN: Inlaatluchttemperatuur 27 °C (droge bol), +19 °C (natte bol). Inlaat-/uitlaatwatertemperatuur +7/12 °C.
VERWARMEN: Temperatuur inlaatlucht +20 °C. Inlaat-/uitlaatwatertemperatuur +50/45 °C. Laag - Gemiddeld - Hoog = De standaard beschikbare snelheden.
*Het geluidsdrukniveau is 9 dB(A) lager dan het geluidsvermogenniveau en heeft betrekking op een ruimte met een volume van 100 m3 en een geluidsreflectietijd van 0,5 s.

Gewicht van SEC/F CV, CH-CVB-eenheden

Model	Gewicht met verpakking (kg)									Gewicht zonder verpakking (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Gewicht SEC/F NC-eenheden

Model	Gewicht met verpakking (kg)									Gewicht zonder verpakking (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

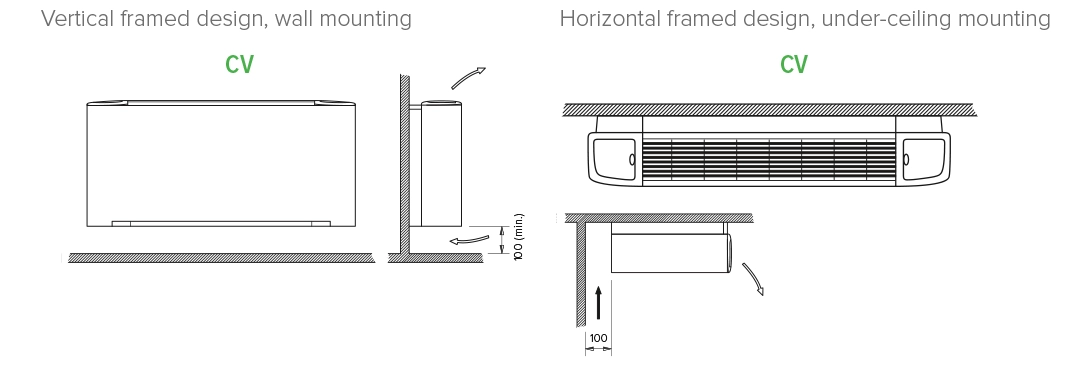

Beschikbare ontwerpen :

Installatie van een veelzijdige MyCond SEC/F serie ventilatorconvector.

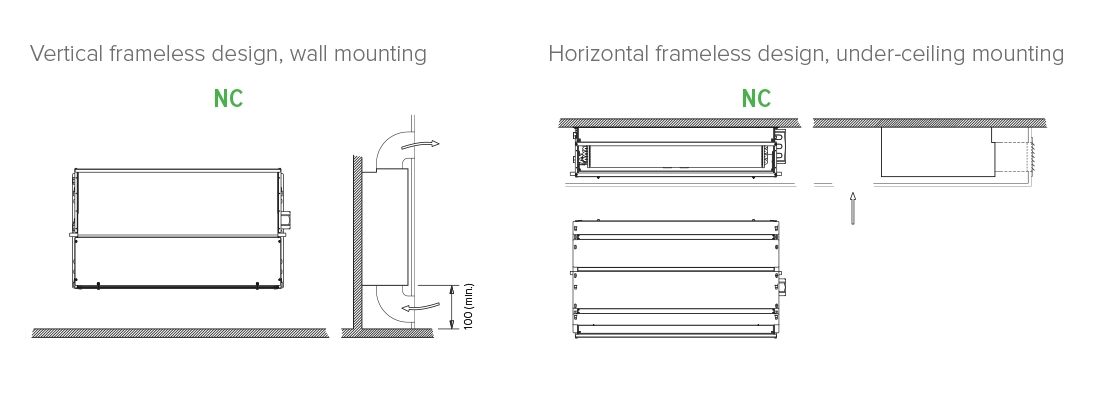

Beschikbare ontwerpen :

MyCond SEC/F Overzicht van veelzijdige ventilatorconvectoren met aanpassingsvermogen.

Afmetingen

Afmetingen van SEC/F CV-units

MyCond SEC/F Diagram van afmetingen van ventilatorconvectoren voor verwarmings- en koelingsregeling.

Afmetingen

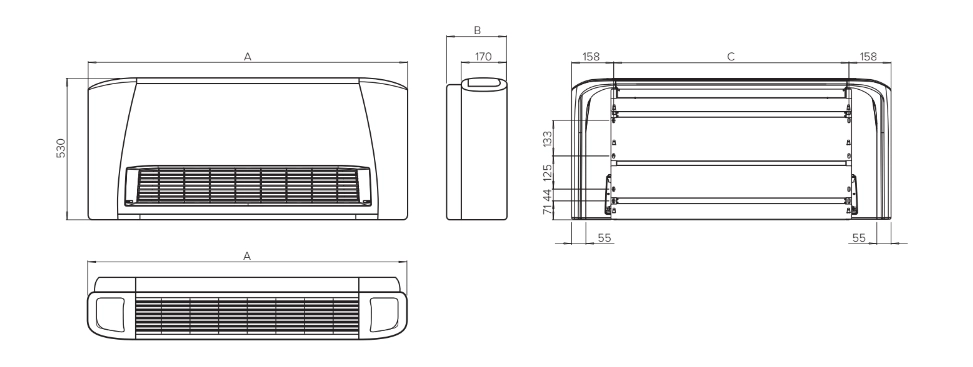

Afmetingen van SEC/F CH-CVB-units

Diagram met afmetingen van de MyCond SEC/F serie ventilatorconvectoren.

Model	Eenheden	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Afmetingen

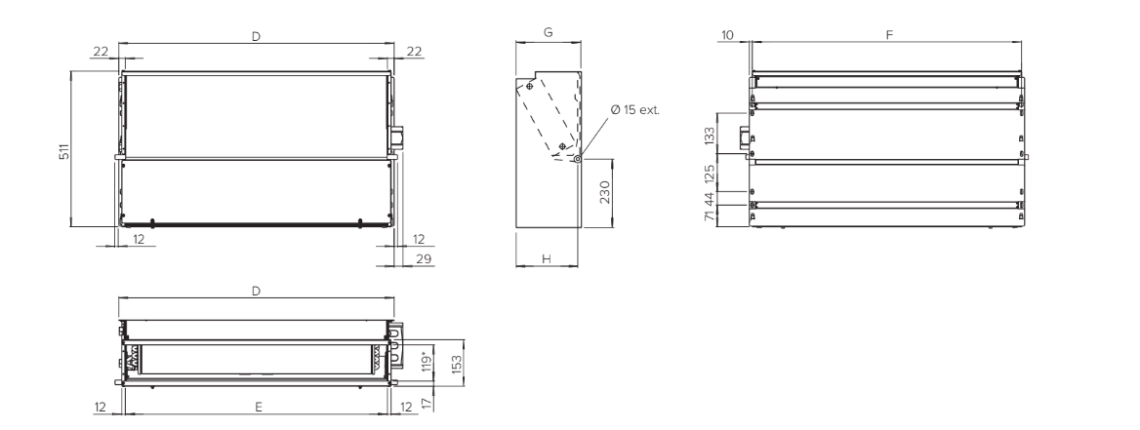

Afmetingen van SEC/F NC-eenheden

Diagram met afmetingen van de MyCond SEC/F serie ventilatorconvector.

Model	Eenheden	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
