Aansluitschema's voor ventilatorconvectoren (~220 V)

Hieronder vindt u 2 bedradingsschema's voor fan coil-units, uitgerust met een 3-snelheden AC-motor (~220V) en normaal gesloten klep(pen) met thermoelectrische actuatoren.

4-pijpsysteem


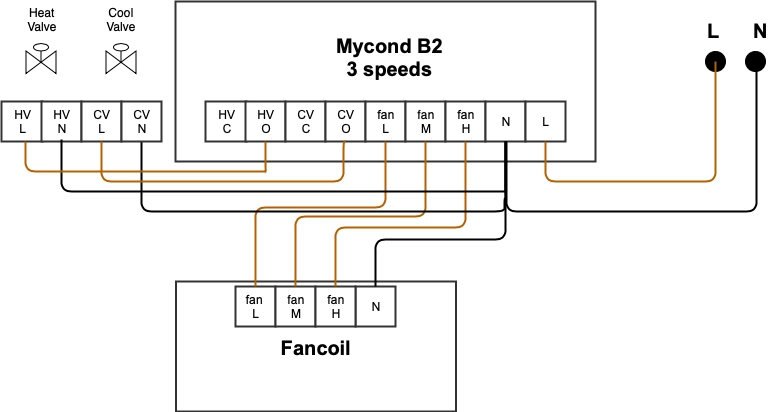

Diagram dat de bedradingverbindingen voor een 220V fan coil-unit toont.



2-pijpsysteem

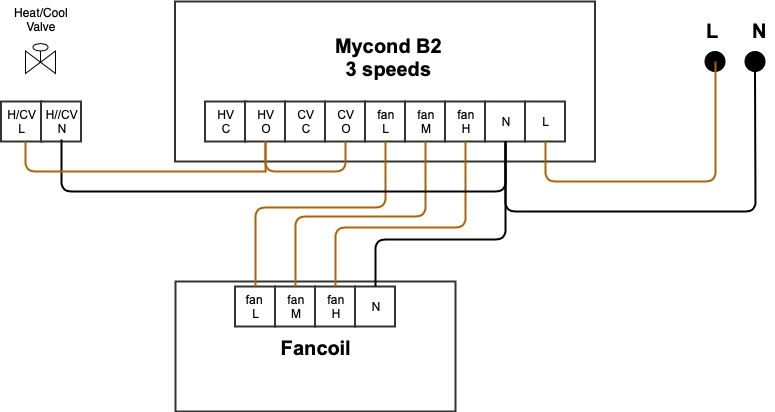

Diagram dat de bedradingopstelling voor fan coil-units met 220 V-aansluiting illustreert.

Installeer een brug tussen terminal HV-O en CV-O.
