Het belang van luchtbehandelingskasten voor opslag en bunkers

Ventilatieproblemen in beschermingsstructuren

Schuilplaatsen en bunkers, ongeacht hun bestemming – of het nu gaat om beschermingsstructuren voor civiele bescherming, militaire objecten of ondergrondse opslagruimtes – staan voor een kritiek probleem: het waarborgen van een goede luchtcirculatie in een afgesloten ruimte. Zonder adequate ventilatie kunnen deze structuren, die zijn ontworpen voor langdurig verblijf van mensen, hun beschermende functie niet vervullen door de snelle verslechtering van de luchtkwaliteit.

Lucht – de nummer één hulpbron in de schuilplaats

Als we vitale hulpbronnen beschouwen in situaties van langdurig verblijf in beschermingsstructuren, dan staat frisse lucht op de eerste plaats qua kritiek, zelfs vóór water en voedsel. Een mens kan enkele weken zonder voedsel overleven, enkele dagen zonder water, maar zonder voldoende zuurstof slechts enkele minuten. In een afgesloten ruimte kan een gemiddelde groep mensen de zuurstofvoorraad binnen enkele uren uitputten en kritische CO₂-concentraties bereiken.

Bij het plannen van voorraden voor de schuilplaats richten leidinggevenden zich vaak op voedselvoorziening, watervoorziening, medicijnen en energiebronnen, waarbij ze soms het ventilatiesysteem onderschatten. Echter, zonder adequate luchtcirculatie kunnen alle andere voorraden nutteloos worden – een persoon in een omgeving met hoge CO₂-concentraties en lage zuurstofniveaus verliest snel zijn werkcapaciteit, ondervindt verslechtering van cognitieve functies en wordt uiteindelijk geconfronteerd met een directe levensbedreiging.

Daarom moet het systeem voor toevoer- en afzuigventilatie worden beschouwd als kritieke infrastructuur van de schuilplaats, dat met dezelfde zorgvuldigheid en betrouwbaarheid moet worden ontworpen als watervoorzienings- of elektriciteitsystemen.

Belangrijkste problemen van de luchtomgeving in hermetische structuren:

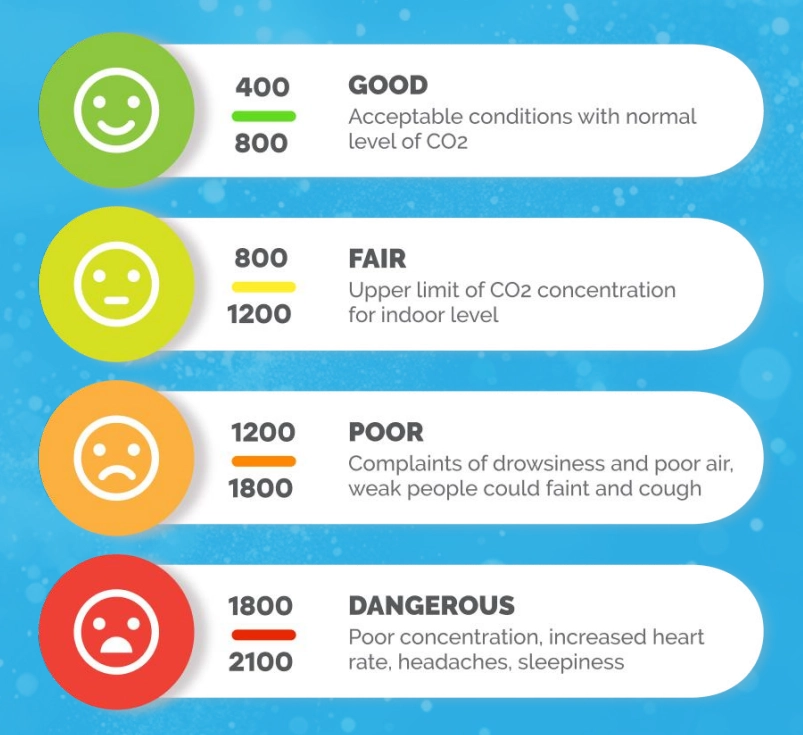

1. Ophoping van koolstofdioxide (CO₂) bij langdurig verblijf van mensen
2. Verlaging van het zuurstofniveau in een afgesloten ruimte
3. Verhoogde luchtvochtigheid, wat de ontwikkeling van schimmels en schimmels bevordert
4. Ophoping van onaangename geuren en giftige stoffen
5. Afwezigheid van filtratie van externe verontreinigingen in geval van noodsituaties
6. Stilstaand lucht en oververhitting van ruimtes in de zomerperiode
7. Risico's van hypoxie en CO₂-vergiftiging bij langdurig verblijf

Oplossingen voor problemen met behulp van luchtbehandelingsunits

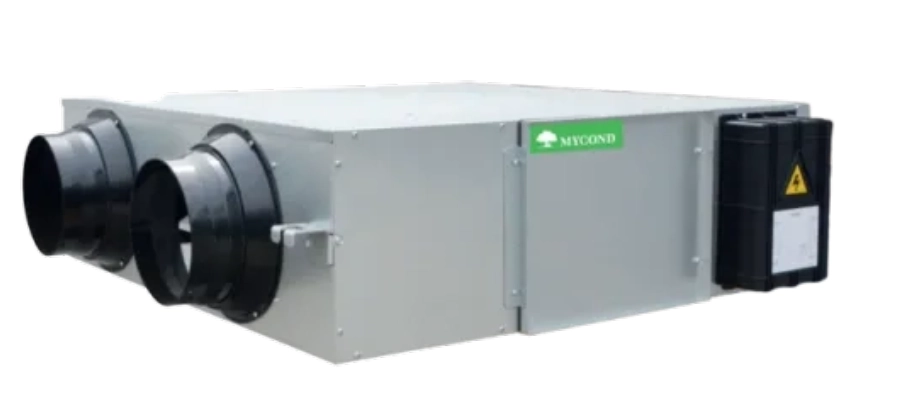

De toevoer- en afzuigunits (TAU) zijn een geïntegreerde oplossing voor het waarborgen van een goed microklimaat in schuilplaatsen en bunkers. Hun implementatie maakt het mogelijk om een aantal kritieke kwesties op te lossen:

Voordelen van het installeren van TAU:

Continue aanvoer van frisse lucht

• Waarborging van de normatieve luchtcirculatie (minimaal 10 m³/uur per persoon)
• Ondersteuning van een optimaal zuurstofniveau voor een comfortabel verblijf

Verwijdering van vervuilde lucht

• Effectieve afvoer van CO₂, vocht en andere levensproducten
• Vermindering van het risico op ademhalingsziekten

Luchtfiltratie

• Bescherming tegen externe verontreinigingen (stof, allergenen, radioactieve deeltjes)
• Mogelijkheid tot installatie van gespecialiseerde filters (HEPA, actieve kool) voor reiniging van chemische en biologische bedreigingen

Regulering van de luchtvochtigheid

• Voorkoming van condensatie op muren en plafonds
• Bescherming van apparatuur en materialen tegen corrosie en schade

Stabilisatie van het temperatuurregime

• Voorkoming van oververhitting door warmteafgifte van mensen en apparatuur
• Mogelijkheid tot aansluiting van extra verwarmings- of koelingsmodules

Verbetering van sanitaire en hygiënische omstandigheden

• Vermindering van het risico op verspreiding van infectieziekten
• Verwijdering van onaangename geuren

Efficiënt energiegebruik

• Moderne TAU met warmteterugwinning maken het mogelijk om tot 75-85% van de thermische energie te besparen
• Vermindering van verwarmingskosten in koude periodes

Autonomie van werking

• Mogelijkheid tot werking op reserve-energiebronnen
• Werkwijzen in verschillende omstandigheden (normaal, noodsituatie, autonoom)

Belangrijkste componenten van het TAU-systeem voor schuilplaatsen en bunkers

Een modern toevoer- en afzuigsysteem voor beschermingsstructuren bestaat uit de volgende componenten:

1. Basisblok van de TAU
   1) Aanvoer- en afzuigventilatoren
   2) Warmtewisselaar (recuperator)
   3) Automatisch regelsysteem
   4) Filters voor basisreiniging
2. Luchtkanalen
   1) Hoofd luchtkanalen
   2) Verdeel elementen (diffusers, roosters)
   3) Regelkleppen en schuiven
   4) Geluiddempers
3. Filtratieapparatuur
   1) Groffilters (G4)
   2) Fijnfilters (F7-F9)
   3) Gespecialiseerde filters (HEPA H13-H14)
   4) Actieve koolfilters voor de absorptie van gassen en chemicaliën
4. Hermetische kleppen
   1) Terugslagkleppen om terugtrekking te voorkomen
   2) Explosieveilige kleppen
   3) Brandkleppen
5. Beheer- en monitoringsysteem
   1) Sensoren voor CO₂, zuurstof, vochtigheid, temperatuur
   2) Controllers en programmeerbare modules
   3) Waarschuwings- en noodafschakelsystemen
   4) Afstandsbedieningspanelen
6. Extra modules
   1) Koel-/verwarmingselementen
   2) Luchtontvochtigers/ bevochtigers
   3) UV-sterilisatoren
   4) Systemen voor reserve-elektriciteit

Alternatieve oplossingen en vervangers

In situaties van beperkte middelen of specifieke eisen kunnen alternatieve componenten worden gebruikt:

Vereenvoudigde ventilatiesystemen

• Kanaalventilatoren in plaats van een complexe TAU
• Losse aanvoer- en afzuigeenheden zonder recuperatie
• Mechanische systemen met handmatige bediening

Alternatieve filtratieoplossingen

• Zelfgemaakte actieve koolfilters
• Filters met niet-gespecialiseerde materialen (synthetische stoffen, watten)
• Meervoudige mechanische filters

Vereenvoudigde luchtkanalen

• Flexibele luchtkanalen in plaats van stijve metalen
• Kunststofbuizen van de juiste diameter
• Geïmproviseerde verdeelelementen

Autonome oplossingen

• Draagbare generatoren voor de voeding van het systeem
• Handventilatoren voor noodsituaties
• Chemische luchtzuiveraars (voor kortstondig gebruik)

Alternatieve controlesystemen

• Autonome sensoren met batterijvoeding
• Vereenvoudigde mechanische druk- en vochtigheidsindicatoren
• Tijdschakelaars in plaats van automatische controllers

Conclusie

Het installeren van toevoer- en afzuigunits in schuilplaatsen en bunkers is niet alleen een kwestie van comfort, maar een kritische noodzaak voor het waarborgen van de veiligheid en gezondheid van mensen tijdens langdurig verblijf in afgesloten ruimtes. Moderne TAU bieden een geïntegreerde oplossing voor het waarborgen van normatieve luchtcirculatie, filtratie en kwaliteitscontrole van de lucht.
Bij het ontwerpen en installeren van dergelijke systemen is het belangrijk om rekening te houden met de specificiteit van het specifieke gebouw, het aantal mensen, de duur van de autonome werking en potentiële externe bedreigingen. Een goed gekozen en geïnstalleerd TAU-systeem verhoogt aanzienlijk de beschermende eigenschappen van bunkers en schuilplaatsen, waardoor ze van een eenvoudige fysieke schuilplaats veranderen in een volwaardige omgeving voor langdurig veilig verblijf van mensen.
