Voordelen van gekanaliseerde installatie van ventilatorconvectoren onder het plafond: voorbeeld van Mycond MCFC

Wat is een kanaalinstallatie?

Een gekanaliseerdeinstallatie van een ventilatorconvector is een manier om klimaatregelingsapparatuur in de tussenruimte te plaatsen en de lucht vervolgens te verdelen via het luchtkanaalsysteem. In tegenstelling tot traditionele units die aan de muur of op de vloer worden gemonteerd, worden ventilatorconvectoren met kanaalsysteem volledig aan het zicht onttrokken en is hun aanwezigheid in de ruimte alleen zichtbaar via decoratieve luchtverdeelroosters.

Het principe van een kanaalinstallatie is dat de ventilatorconvector lucht uit de kamer aanzuigt via het afvoerrooster, deze verwerkt (koelt of verwarmt) en vervolgens de gekoelde of verwarmde lucht terug in de kamer brengt via een systeem van kanalen en luchtinlaten. Deze aanpak zorgt voor een gelijkmatige luchtverdeling in de hele kamer of zelfs in verschillende aangrenzende kamers.

Ductedinstallatie onder het plafond is vooral relevant in de moderne bouw, waar zowel functionaliteit als esthetische aspecten belangrijk zijn. Met deze installatiemethode kunnen architecten en ontwerpers strakke, minimalistische interieurs creëren zonder zichtbare HVAC-apparatuur.

Hoe kanaalinstallatie is geïmplementeerd in Mycond MCFC

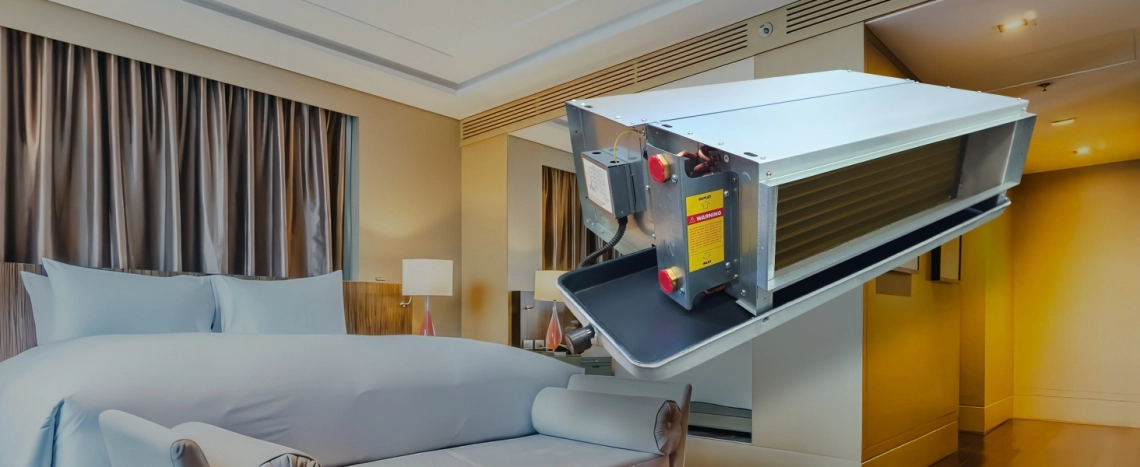

Mycond MCFCventilatorconvectoren zijn speciaal ontworpen voor plafondmontage. Dankzij het compacte ontwerp kan de unit zelfs in ruimtes met een beperkte plafondhoogte worden geïnstalleerd.

De installatie wordt in verschillende stappen uitgevoerd:

Voorbereiding van de locatie: De ventilatorconvector wordt op speciale hangers in de plafondruimte gemonteerd, waarbij rekening wordt gehouden met toegang voor onderhoud en filtervervanging.

Aansluiting van communicatie: De unit wordt geleverd met koud- en warmwaterleidingen (in geval van een versie met 4 leidingen), elektrische voeding en een afvoersysteem voor condensaat.

Installatie van luchtkanalen: Er wordt een systeem van rechthoekige of ronde kanalen gelegd vanaf de ventilatorconvector naar de luchtafgiftepunten. De Mycond MCFC levert een statische druk tot 50 Pa, waardoor luchttransport over lange afstanden mogelijk is.

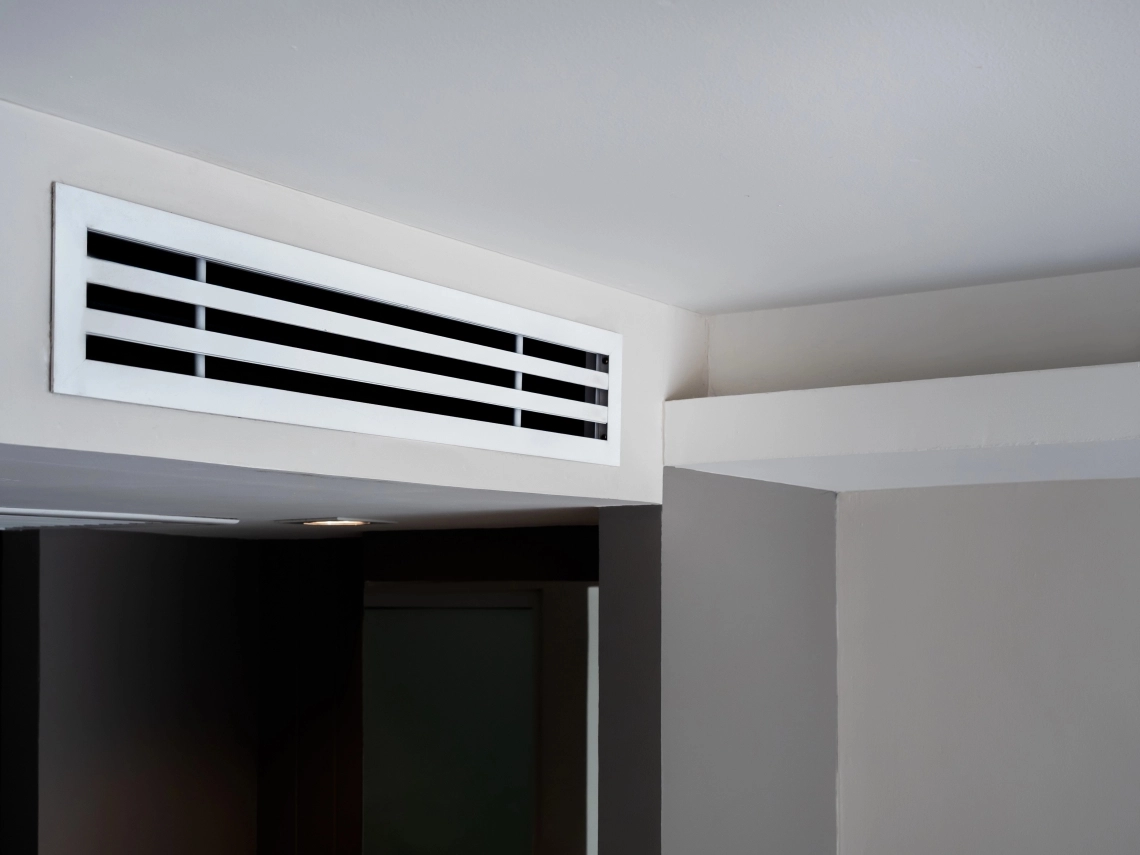

Installatie van roosters: Decoratieve luchtinlaat- en luchtuitlaatroosters worden in het plafond geïnstalleerd, die van verschillende afmetingen en ontwerpen kunnen zijn om bij het interieurontwerp te passen.

Een bijzonder kenmerk van Mycond MCFC is de mogelijkheid van flexibele configuratie: u kunt de positie van de luchtinlaat en de aansluitingsoptie van het leidingwerk kiezen, wat de aanpassing aan specifieke installatieomstandigheden vereenvoudigt.

Voordelen van een kanaalinstallatie

Esthetiek van het interieur

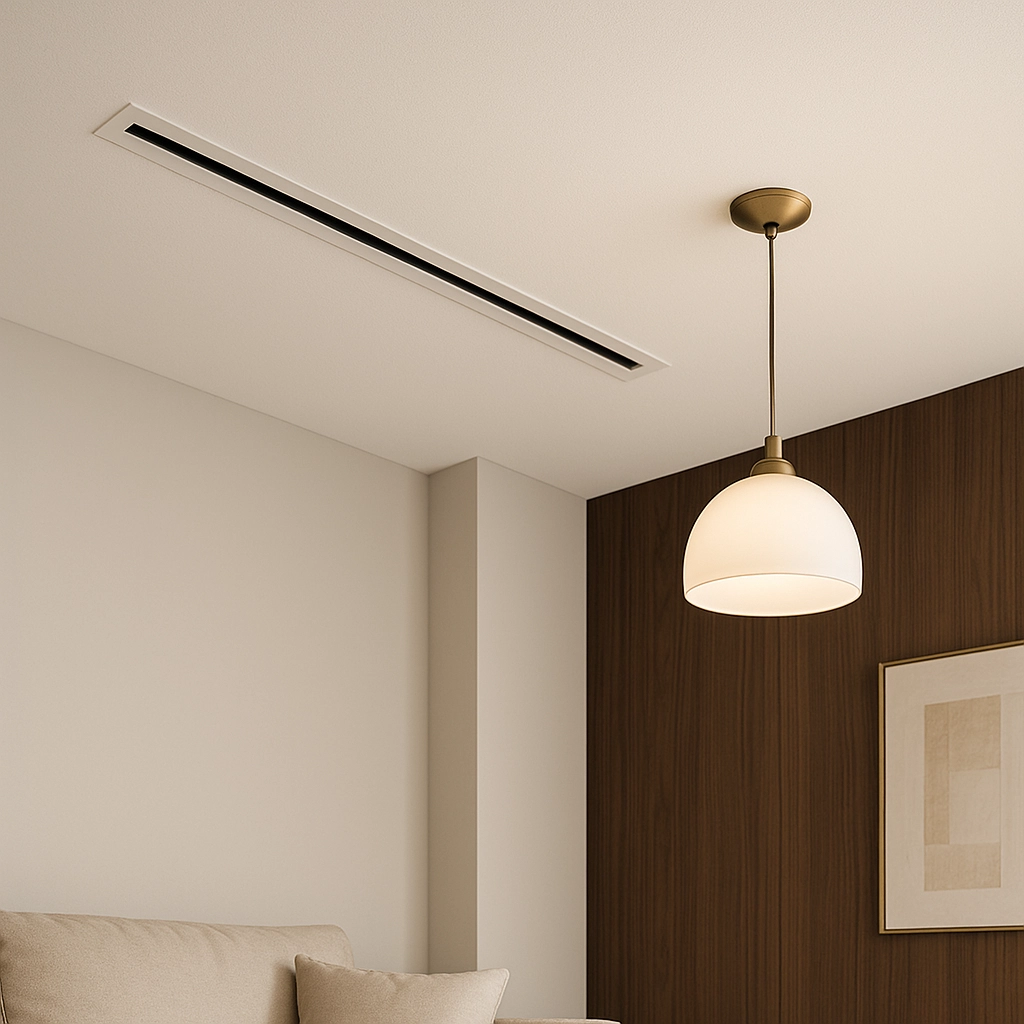

Het belangrijkste voordeel van een gekanaliseerde installatie van een ventilatorconvector onder het plafond is dat de zuiverheid van het ruimteontwerp behouden blijft. Door de afwezigheid van zichtbare apparatuur kunnen ontwerpers elk interieurconcept zonder compromissen implementeren. Er blijven alleen nette roosters over in de ruimte, die kunnen worden afgestemd op de interieurstijl of bijna onzichtbaar kunnen worden gemaakt.

Dit is vooral belangrijk voor prestigieuze faciliteiten zoals hotels, restaurants en klasse A kantoren, waar esthetiek van cruciaal belang is. Plafondinbouw vermijdt ook problemen met de plaatsing van buitenunits aan de gevel van het gebouw, wat belangrijk is voor historische stadscentra of gebouwen met architecturale beperkingen.

Ruimte besparen

Een aan het plafond gemonteerdeventilatorconvector neemt geen nuttig vloeroppervlak in, in tegenstelling tot staande of aan de muur gemonteerde units. Dit is vooral waardevol in compacte ruimtes waar elke vierkante meter telt, zoals kleine appartementen, kantoren en hotelkamers.

Bovendien kan een ventilatorconvector met één kanaal meerdere kamers tegelijk bedienen, wat zowel ruimte als materiaalkosten bespaart. In plaats van in elke kamer een aparte airconditioner te installeren, kan één krachtige Mycond MCFC zorgen voor een comfortabel klimaat in het hele appartement of een deel van het kantoor.

Efficiënte luchtverdeling

Dekanaalinstallatie onder het plafond zorgt voor een optimale luchtverdeling in de ruimte. De luchttoevoer van bovenaf zorgt voor een gelijkmatig temperatuurveld zonder dode zones of overmatige luchtstromen.

Dankzij de mogelijkheid om meerdere luchtinlaten in verschillende delen van de ruimte te plaatsen, wordt een perfecte luchtcirculatie bereikt. Dit is vooral belangrijk voor grote open ruimtes waar het noodzakelijk is om comfortabele omstandigheden in alle ruimtes te garanderen.

Dankzij de statische druk tot 50 Pa van de Mycond MCFC ventilatorconvectoren kan lucht tot op 15-20 meter van de hoofdunit worden toegevoerd, waardoor de planningsmogelijkheden van het systeem worden uitgebreid.

Installatie- en configuratiemogelijkheden

Luchtinlaatraam achteraan

De configuratie met luchtinlaat aan de achterkant is geschikt voor toepassingen waarbij de ventilatorconvector langs een muur of in een hoek van de plafondruimte wordt geplaatst. In deze configuratie wordt de lucht aangezogen via het achterpaneel van de unit, waardoor het luchtafvoerrooster op de muur kan worden gemonteerd.

Voordelen van deze optie:

• Compacte plaatsing langs muren
• Gemakkelijke toegang voor onderhoud vanaf de voorkant
• Mogelijkheid tot plaatsing in de hoeken van de kamer
• Efficiënt gebruik van de ruimte tussen de plafonds

Onderste luchtinlaatvenster

De configuratie met onderste luchtinlaat is ideaal voor het plaatsen van de ventilatorconvector in het centrale deel van de plafondruimte. De lucht wordt aangezogen via het onderste paneel, waardoor de installatie van een luchtafvoerrooster in het plafond mogelijk is.

Voordelen van de onderste aanzuiging

• Gelijkmatige luchtaanzuiging vanuit het hele ruimtevolume
• Mogelijkheid tot centrale plaatsing van de ventilatorconvector
• Optimale luchtcirculatie
• Flexibiliteit bij het plannen van de plaats van de roosters

Buisaansluiting links

Mycond MCFC ondersteunt zowel rechts- als linksdraaiende leidingaansluitingen, wat extra mogelijkheden biedt om de lay-out van de communicatie te optimaliseren. Dit is vooral belangrijk bij renovatie van bestaande gebouwen of wanneer er beperkte ruimte is voor de installatie van leidingen.

Wie is geschikt voor installatie in het plafond

Residentieel vastgoed

Luxe appartementen en penthouses: Ventilatorconvectoren met plafondinbouw zijn ideaal voor prestigieuze woningen waar zowel comfort als esthetiek belangrijk zijn. Door de afwezigheid van zichtbare apparatuur kunt u luxueuze interieurs creëren zonder compromissen.

Studio's en lofts: In open ruimtes zorgt de ventilatorconvector voor een gelijkmatige luchtverdeling in de hele ruimte, waardoor comfortabele omstandigheden worden gecreëerd in elke functionele ruimte.

Privéwoningen: Voor landhuizen kunt u met een kanaalinstallatie een gecentraliseerd klimaatregelingssysteem creëren met individuele temperatuurregeling in elke kamer.

Commercieel vastgoed

Kantoren van klasse A: Prestigieuze kantoorcentra vereisen geavanceerde klimaatregelingssystemen die geen afbreuk doen aan de strengheid van het zakelijke interieur. Aan het plafond gemonteerde ventilatorconvectoren zorgen voor het nodige comfort zonder afbreuk te doen aan de representatieve uitstraling van het gebouw.

Hotels en restaurants: In de horeca heeft de esthetiek van het interieur een directe invloed op de ervaring van de gast. Door klimaatregelingsapparatuur verborgen te plaatsen, kunt u sfeervolle ruimtes creëren zonder technische elementen.

Medische en onderwijsinstellingen: Ducted installatie zorgt voor een gelijkmatige luchtverdeling, wat belangrijk is voor het handhaven van comfortabele omstandigheden in grote ruimtes met een hoge concentratie mensen.

Faciliteiten met speciale vereisten

Historische gebouwen: Bij de restauratie van architecturale monumenten maakt een kanaalinstallatie de installatie van moderne klimaatregelingssystemen mogelijk zonder het authentieke uiterlijk van de interieurs te verstoren.

Tentoonstellingszalen en musea: Voor het behoud van tentoonstellingsstukken is een nauwkeurige microklimaatregeling vereist zonder lokale luchtstromen te creëren.

De plafondinbouw van Mycond MCFC ventilatorconvectoren is de beste oplossing voor wie de combinatie van functionaliteit, efficiëntie en esthetiek op prijs stelt. Met deze aanpak kunt u comfortabele klimaatomstandigheden creëren terwijl de schoonheid en harmonie van de binnenruimte behouden blijft.
