Invloed van temperatuur op de efficiëntie van luchtontvochtigingssystemen

Auteur: technische afdeling Mycond

Temperatuur is een van de meest kritieke parameters die de efficiëntie van luchtontvochtigingssystemen bepalen. Naast de relatieve vochtigheid beïnvloedt deze grootheid zowel de prestaties als het energieverbruik van de apparatuur aanzienlijk. Voor ingenieurs in Nederland, waar het klimaat wordt gekenmerkt door een hoge luchtvochtigheid en gematigde temperaturen, is het bijzonder belangrijk dit verband te begrijpen om optimale ontvochtigingssystemen te ontwerpen.

Temperatuur beïnvloedt elk aspect van de werking van ontvochtigers: van de efficiëntie van vochtadsorptie door droogmiddelen tot de prestaties van koelsystemen. Een onjuist temperatuurbereik kan niet alleen tot lagere efficiëntie leiden, maar ook tot aanzienlijk hogere bedrijfskosten en een kortere levensduur van de apparatuur.

Fundamentele theoretische basis van de relatie tussen temperatuur en vochtigheid

Om het effect van temperatuur op ontvochtigingsprocessen te begrijpen, is het nodig terug te gaan naar de basisprincipes van de thermodynamica. Een kernbegrip is de verzadigingsdampdruk van water, die direct van de temperatuur afhangt volgens de Clausius–Clapeyron-vergelijking. Bij 21°C (70°F) en 50% relatieve vochtigheid bedraagt de partiële waterdampdruk ongeveer 0,95 inch kwik (Hg). Deze waarde bepaalt hoeveel vocht uit de lucht kan worden verwijderd.

Temperatuur heeft ook een sterke invloed op de enthalpie van vochtige lucht. De standaard verdampingsenthalpie van water bij 0°C bedraagt ongeveer 2500 kJ/kg (1061 BTU/lb). Dit betekent dat voor de verdamping van 1 kg water 2500 kJ energie nodig is, en dat bij condensatie dezelfde hoeveelheid energie als warmte vrijkomt, wat rechtstreeks invloed heeft op de energiebalans van ontvochtigers.

Temperatuur en koel-/condensatie-ontvochtigers

Koel- of condensatie-ontvochtigers werken volgens het principe dat lucht onder het dauwpunt wordt gekoeld, waardoor waterdamp condenseert. De prestaties van dergelijke systemen hangen kritisch af van de verdampertemperatuur. Het optimale temperatuurbereik van de verdamper ligt tussen 5-10°C (41-50°F). Bij temperaturen onder +5°C is er een groot risico op bevriezing van de warmtewisselaar, wat ontdooicycli vereist en de algehele systeemefficiëntie vermindert.

De rendementscoëfficiënt (COP) van koelontvochtigers is direct afhankelijk van de temperatuur. Typische COP-waarden variëren van 0,1 tot 0,6, afhankelijk van de bedrijfsomstandigheden. Zo bedraagt de typische COP onder standaard zomerse omstandigheden (buitentemperatuur 33°C/92°F, binnentemperatuur 24°C/75°F) ongeveer 0,231. Belangrijk is dat een verhoging van de verdampertemperatuur met elke 2,8°C (5°F) de COP met 10-15% kan verhogen, wat aanzienlijke energiebesparing oplevert.

Seizoensschommelingen in temperatuur hebben eveneens een aanzienlijke invloed op de prestaties van koelontvochtigers. Een systeem met een nominale capaciteit van 100 l/dag bij 25°C (77°F) kan terugvallen naar 60-70 l/dag bij 5°C (41°F). Dit betekent dat men bij het ontwerp niet alleen met nominale waarden, maar ook met de reële seizoensomstandigheden rekening moet houden.

Adsorptie-ontvochtigers met droogmiddel en temperatuurafhankelijkheden

In tegenstelling tot koelsystemen vertonen adsorptie-ontvochtigers een omgekeerde afhankelijkheid van de procestemperatuur van de lucht: hoe lager de temperatuur, hoe hoger de vochtafvoer. Dit wordt verklaard door de lagere dampspanning aan het oppervlak van een koud droogmiddel, waardoor een grotere gradiënt voor vochtoverdracht uit de lucht ontstaat.

Bij een inlaatluchttemperatuur van 21°C (70°F) kan een typische adsorptie-installatie de vochtinhoud aan de uitlaat terugbrengen tot 13 grains/pond. Bij verlaging van de inlaattemperatuur tot 18°C (65°F) kan de uitgaande vochtigheid dalen tot 9 grains/pond, wat een duidelijke prestatieverbetering aantoont. Elke daling van de temperatuur met 2,8°C (5°F) kan de vochtafvoer met 20-30% verbeteren.

Het belangrijkste voordeel van adsorptiesystemen manifesteert zich bij temperaturen onder +5°C, wanneer koelontvochtigers door bevriezing ineffectief worden. Desiccant-ontvochtigers behouden een hoge efficiëntie, zelfs bij negatieve temperaturen, waardoor ze ideaal zijn voor gebruik in koelcellen en onverwarmde ruimten, wat in Nederland in de winterperiode bijzonder relevant is.

Regeneratietemperatuur van droogmiddelen

De regeneratietemperatuur is een cruciale parameter voor adsorptie-ontvochtigers, omdat hiervan de effectiviteit van het verwijderen van vocht uit het droogmiddel afhangt. Verschillende soorten droogmiddelen hebben verschillende temperatuurvereisten:

• Silicagel: 120-150°C voor standaardregeneratie, maximaal toelaatbare temperatuur tot 300°C
• Moleculaire zeven: 150-180°C
• Lithiumchloride: 150-200°C

Bij een typische regeneratietemperatuur van 88°C (190°F) en een inlaatprocestemperatuur van 18°C (65°F) met een vochtgehalte van 95 grains/pond kan het systeem aan de uitlaat 27 grains/pond leveren. Verlaging van de regeneratietemperatuur tot 77°C (170°F) vereist een grotere installatie of leidt tot lagere prestaties, terwijl een verhoging tot 93°C (200°F) maximale efficiëntie oplevert, maar het energieverbruik verhoogt.

Houd er ook rekening mee dat het adsorptieproces gepaard gaat met warmteafgifte (ongeveer 2500 kJ/kg of 1061 BTU/lb water), wat leidt tot een temperatuurstijging van de gedroogde lucht. De typische temperatuurstijging bedraagt 11-22°C (20-40°F), afhankelijk van de hoeveelheid verwijderd vocht. Lucht met een inlaattemperatuur van 21°C (70°F) kan na ontvochtiging bijvoorbeeld opwarmen tot 38°C (100°F).

Temperatuurprestatiecurves en praktische berekeningen

Voor praktische toepassingen gebruiken ingenieurs temperatuurprestatiecurves die de afhankelijkheid van ontvochtigingssefficiëntie weergeven van temperatuur, vochtigheid en luchtsnelheid. Voor verschillende bedrijfsomstandigheden worden temperatuurcorrectiefactoren toegepast om berekeningen aan de specifieke situatie aan te passen.

Bijvoorbeeld: in een magazijn met 20°C en 60% relatieve vochtigheid moet een bepaald ontvochtigingsniveau worden gehandhaafd. Bij een temperatuurdaling naar 15°C kan de efficiëntie van een adsorptie-ontvochtiger met 20-25% toenemen, waardoor de installatie kleiner kan worden gedimensioneerd of het energieverbruik kan dalen. Voor zwembaden met een temperatuur van 28°C en 60% relatieve vochtigheid kunnen koelontvochtigers in een optimaal regime werken en de beste balans tussen capaciteit en energie-efficiëntie bieden.

Seizoensvariaties in temperatuur en ontwerpen voor variabele omstandigheden

Het klimaat in Nederland wordt gekenmerkt door aanzienlijke seizoensvariaties in temperatuur en vochtigheid. Zomerpieken met hoge temperaturen en luchtvochtigheid zorgen voor maximale belasting van ontvochtigingssystemen, terwijl de winterperiode met koude, droge lucht doorgaans met een lagere belasting gepaard gaat.

Voor koelsystemen kan winterbedrijf leiden tot problemen met overkoeling en een risico op bevriezing. In dat geval zijn cyclen of vermogensmodulatie noodzakelijk. Adsorptiesystemen vereisen aanpassing van het vermogen van de regeneratieverwarmers voor winterse omstandigheden, omdat koude inlaatlucht meer energie vraagt om tot de vereiste regeneratietemperatuur te worden verwarmd.

De energiebalans kan worden berekend met de formule: Vermogen = CFM × 1,08 × ΔT, waarbij CFM het luchtdebiet in kubieke voet per minuut is en ΔT het temperatuurverschil. Als de inlaatlucht bijvoorbeeld in de zomer 33°C (92°F) bedraagt en in de winter 0°C (32°F), is in de winter extra verwarmingsvermogen nodig om dezelfde regeneratietemperatuur te bereiken.

Thermische integratie van systemen en energie-efficiënte oplossingen

Om de energie-efficiëntie te verhogen maken moderne ontvochtigingssystemen gebruik van principes van thermische integratie. Een van de effectieve benaderingen is stapsgewijze regeneratie, waarbij 70-80% van het vocht wordt verwijderd met laagtemperatuurwarmte (80-100°C) en het definitieve drogen gebeurt met hogetemperatuurwarmte (150-180°C). Hierdoor kunnen goedkopere energiebronnen voor het grootste deel van het proces worden ingezet.

Een andere effectieve benadering is het gebruik van restwarmte. Zo kan de warmte van condensors van koelsystemen, die doorgaans een temperatuur van circa 40-50°C heeft, worden gebruikt voor de voorverwarming van regeneratielucht, wat het energieverbruik met 15-20% vermindert.

Voorverkoeling vóór een adsorptie-ontvochtiger kan de efficiëntie bij hoge zomertemperaturen eveneens verhogen. Zo kan het koelen van lucht van 33°C (91°F) met een vochtigheid van 146 grains/pond naar 18°C (65°F) met 92 grains/pond de prestaties van een adsorptie-ontvochtiger aanzienlijk verbeteren, al moet het evenwicht tussen koelkosten en prestatieverbetering in acht worden genomen.

Veelgestelde vragen (FAQ)

Waarom werken koelontvochtigers niet bij temperaturen onder +5°C en welke alternatieven zijn er voor koude ruimten?

Koelontvochtigers hebben een fysische beperking bij lage temperaturen vanwege het bevriezen van de verdamperwarmtewisselaar. Bij een verdamperoppervlaktetemperatuur onder 0°C bevriest het condensaat en vormt een ijslaag die warmteoverdracht en luchtstroom blokkeert. De kritische omgevingstemperatuur waarbij bevriezingsproblemen beginnen ligt rond +5°C, omdat de verdampertemperatuur altijd enkele graden lager is dan de luchttemperatuur.

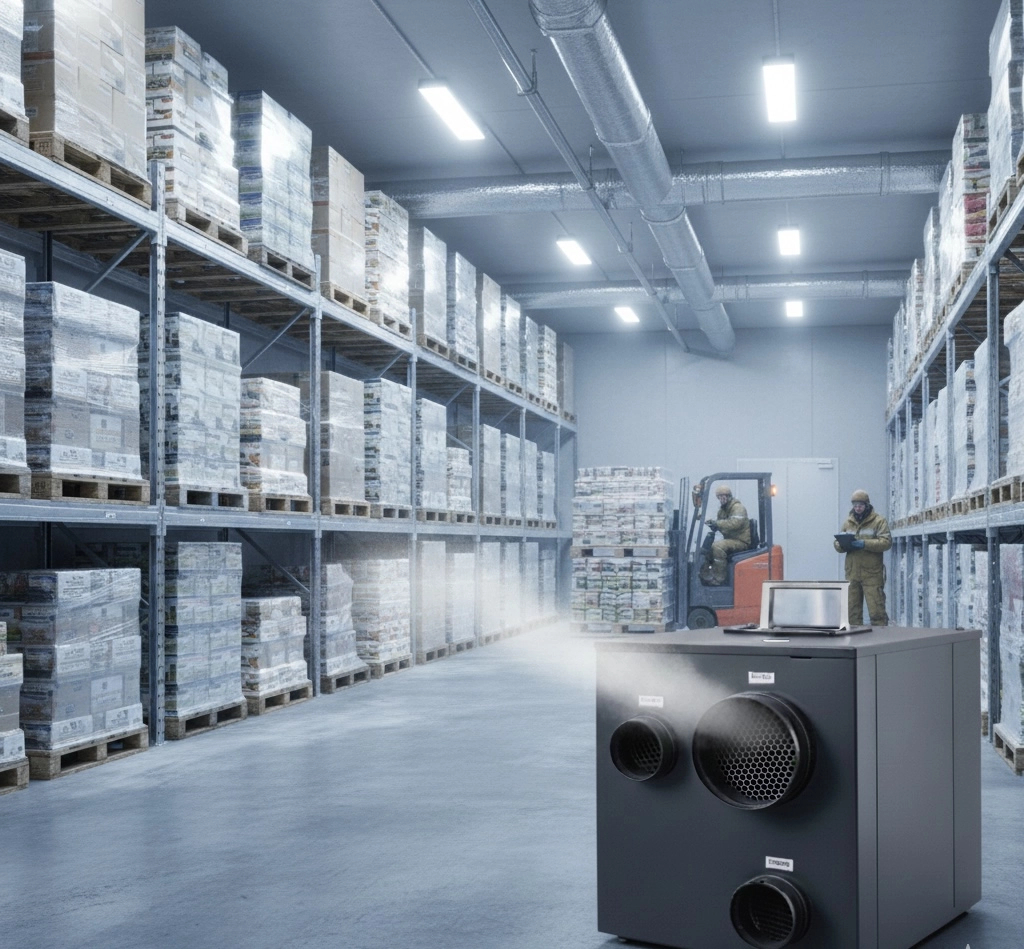

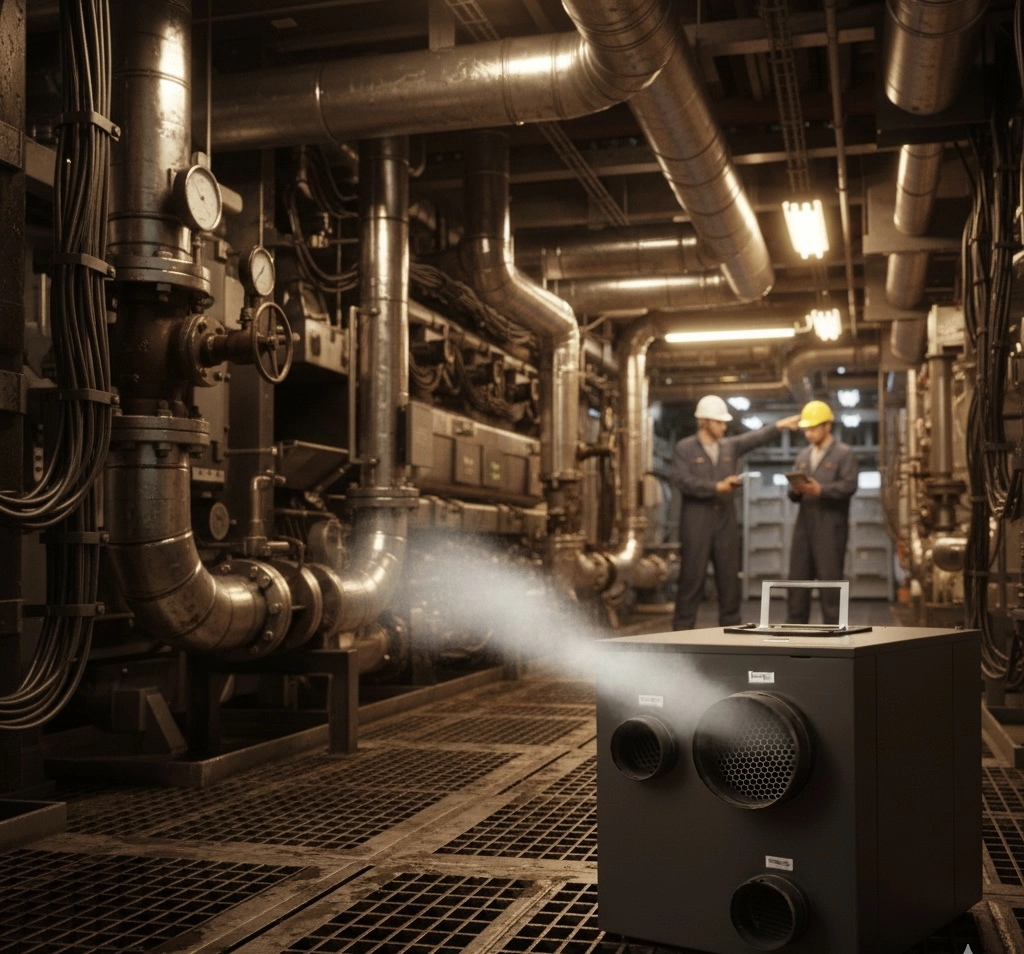

Voor koude ruimten is de optimale alternatieve oplossing een adsorptie-ontvochtiger, die een hoge efficiëntie behoudt bij elke temperatuur, inclusief onder nul. Zo kan de adsorptie-ontvochtiger Mycond DESS-80 effectief werken bij temperaturen tot -20°C en het vereiste ontvochtigingsniveau in koelcellen en onverwarmde magazijnen garanderen.

Hoe bepaal je de optimale regeneratietemperatuur voor een adsorptie-ontvochtiger met silicagel en waarom is het niet raadzaam de maximaal mogelijke temperatuur te gebruiken?

De optimale regeneratietemperatuur voor een adsorptie-ontvochtiger met silicagel ligt doorgaans tussen 120-150°C. Deze wordt bepaald op basis van de balans tussen regeneratie-efficiëntie en energieverbruik, en rekening houdend met de thermische stabiliteit van het materiaal.

Het gebruik van de maximaal mogelijke temperatuur (tot 300°C voor silicagel) wordt om meerdere redenen niet aanbevolen: 1) Verhoogd energieverbruik, dat niet altijd wordt gecompenseerd door een evenredige stijging van de prestaties; 2) Versnelde veroudering van het droogmiddel door thermische degradatie; 3) Een groter risico op beschadiging van constructiematerialen van het systeem.

Een effectievere benadering is stapsgewijze regeneratie, waarbij het grootste deel van het vocht (70-80%) bij lagere temperaturen (80-100°C) wordt verwijderd en het definitieve drogen bij hogere temperaturen (120-150°C) plaatsvindt. Dit kan het energieverbruik met 20-30% verlagen terwijl een hoge regeneratie-efficiëntie behouden blijft.

Moet de lucht altijd worden gekoeld vóór een adsorptie-ontvochtiger en hoe bereken je het economische omslagpunt?

Vooraf koelen van de lucht vóór een adsorptie-ontvochtiger is niet altijd noodzakelijk, maar kan economisch voordelig zijn bij hoge inlaattemperaturen (boven 30°C). Om het economische omslagpunt te bepalen, moeten de koelkosten worden vergeleken met de toename in ontvochtigingsefficiëntie.

Rekenvoorbeeld: als het koelen van lucht van 33°C naar 20°C de adsorptie-efficiëntie met 40% verhoogt, en de koelkosten 20% van de totale operationele kosten van het systeem bedragen, dan is het netto economische effect 20% (40% efficiëntiewinst minus 20% koelkosten).

In de winter is voorverkoeling meestal niet nodig, omdat de buitentemperatuur al laag genoeg is voor een efficiënte werking van de adsorptie-ontvochtiger. Het beslissingscriterium is de vergelijking van de luchttemperatuur met de optimale bedrijfstemperatuur van het droogmiddel (meestal 15-25°C).

Hoe beïnvloedt de buitentemperatuur het energieverbruik van verschillende typen ontvochtigingssystemen gedurende het jaar?

De invloed van de buitentemperatuur op het energieverbruik van verschillende typen ontvochtigers is tegengesteld: koelsystemen verbruiken minder energie bij lage temperaturen, terwijl adsorptiesystemen dit doen bij hogere temperaturen.

Koelontvochtigers zijn het meest energie-efficiënt bij lage temperaturen (5-15°C), wanneer het verschil tussen condensatie- en verdampingstemperatuur minimaal is. In de zomer, bij temperaturen boven 25°C, daalt hun COP aanzienlijk en neemt het energieverbruik met 30-50% toe.

Adsorptiesystemen verbruiken daarentegen meer energie in de winter, omdat koude lucht extra verwarming vereist voor regeneratie van het droogmiddel. Bij een verlaging van de inlaattemperatuur van 30°C naar 0°C kan het energieverbruik voor regeneratie bijvoorbeeld met 20-25% stijgen.

In regio's met een gematigd klimaat, zoals Nederland, kan een optimale strategie zijn om koelontvochtigers in de tussenseizoenen (lente, herfst) te gebruiken en adsorptiesystemen in de winter en zomer, wanneer de temperatuuromstandigheden het meest extreem zijn.

Wat is het verschil in COP-efficiëntie tussen koel- en adsorptiesystemen bij verschillende temperaturen?

De efficiëntie van koel- en adsorptiesystemen verschilt aanzienlijk bij verschillende temperaturen:

Zoals uit de tabel blijkt, hebben koelsystemen een optimale efficiëntie bij 15-25°C, terwijl adsorptiesystemen het meest efficiënt zijn bij lage temperaturen. Het omslagpunt tussen de technologieën (waar hun efficiëntie ongeveer gelijk is) ligt doorgaans in het bereik van 10-15°C, maar kan variëren afhankelijk van het specifieke type apparatuur en de eis aan het dauwpunt.

Conclusies

Temperatuur is een sleutel factor die de efficiëntie van luchtontvochtigingssystemen bepaalt. Koelontvochtigers hebben een optimale efficiëntie bij 15-25°C, met een beperktere werking onder +5°C en een COP van 0,2-0,6. Adsorptiesystemen zijn efficiënter bij lage procestemperaturen van de lucht, maar vereisen een hoge regeneratietemperatuur (120-200°C).

Bij de keuze van het type ontvochtigingssysteem moet het bedrijfs-temperatuurbereik als primaire factor worden meegenomen. Voor koude ruimten met temperaturen onder +5°C zijn adsorptiesystemen de optimale keuze, terwijl voor geconditioneerde ruimten met 20-25°C koelontvochtigers efficiënter kunnen zijn.

Om de efficiëntie van ontvochtigingssystemen te maximaliseren wordt aanbevolen: 1) het systeem te dimensioneren voor het volledige temperatuurbereik van de jaarcyclus; 2) de mogelijkheid tot modulatie van de regeneratietemperatuur te voorzien; 3) temperatuurcompensatie in de besturingssystemen te gebruiken; 4) thermische integratie al in de ontwerpfase te plannen; 5) het dauwpunt in alle systeemelementen in aanmerking te nemen.

Optimisatie van de temperatuuromstandigheden van ontvochtigingssystemen verhoogt niet alleen hun efficiëntie, maar verlaagt ook de bedrijfskosten aanzienlijk, wat zorgt voor een snelle terugverdientijd van investeringen in energie-efficiënte oplossingen en voor een stabiele werking van de apparatuur gedurende een lange levensduur.
